Люк в сборе

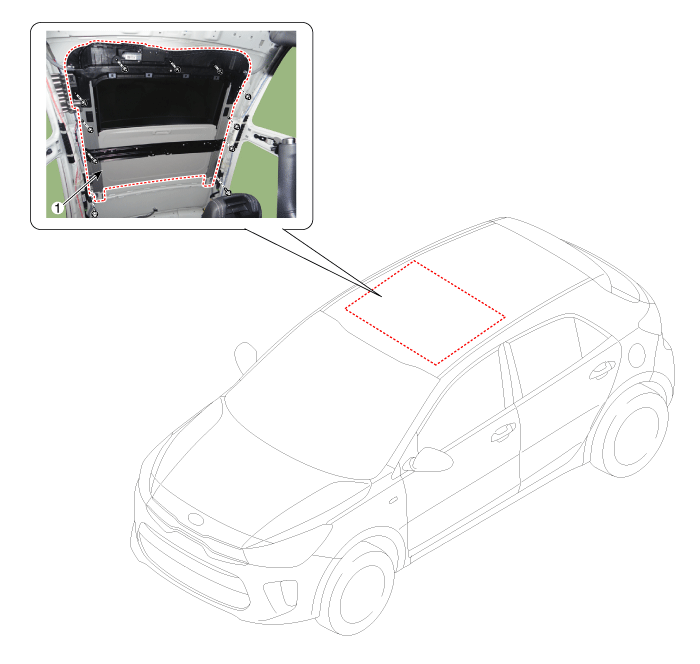

Компоненты и расположение компонентов

Компоненты

Процедуры ремонта

Замена

1. 1

   Снимите обшивку крыши.

   (См. Обшивка крыши — «Сборка обшивки крыши»)

2. 2

   Снимите стекло люка.

   (См. Люк на крыше - «Стеклянный люк»)

3. 3

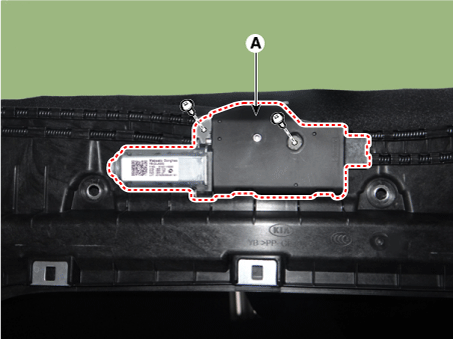

   Ослабьте крепежные винты и снимите электродвигатель люка (А).



4. 4

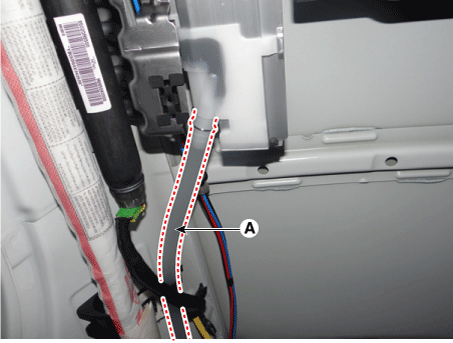

   Снимите сливной шланг (А).



5. 5

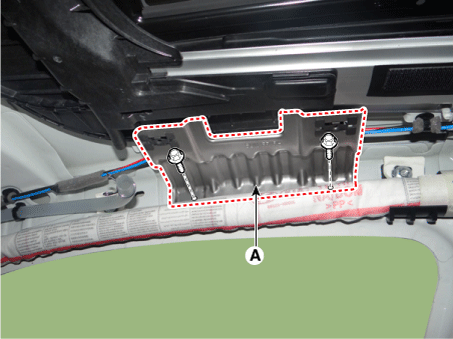

   Снимите кронштейн передней вспомогательной рукоятки (А) после ослабления крепления. болты.



6. 6

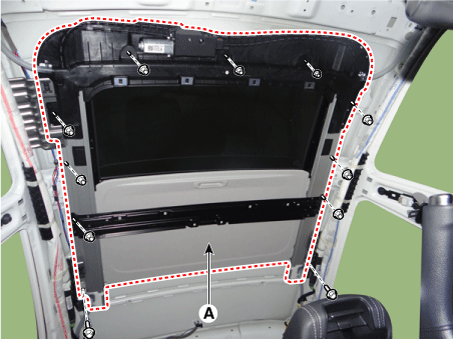

   Снимите люк в сборе (А) после ослабления гаек и болтов.

   Момент затяжки :

   Болт: 7,8–11,8 Н·м

   Гайка: 3,9–5,9 Н·м



7. 7

   Установите в порядке, обратном снятию.
