Кластерная лицевая панель

Компоненты и расположение компонентов

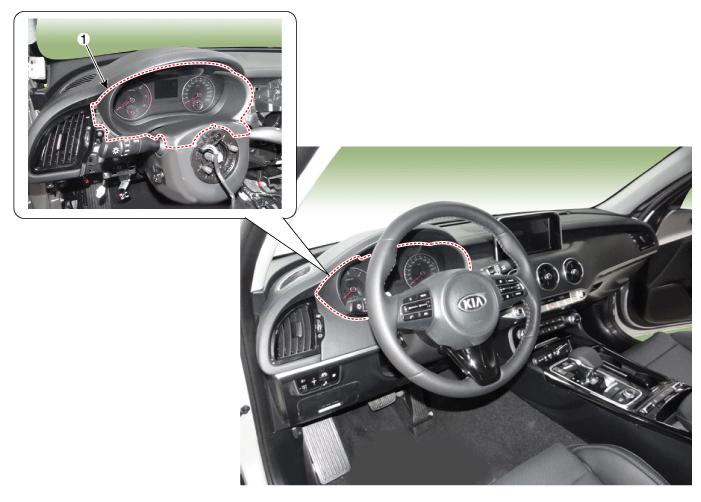

Расположение компонента

Процедуры ремонта

Замена

1. 1

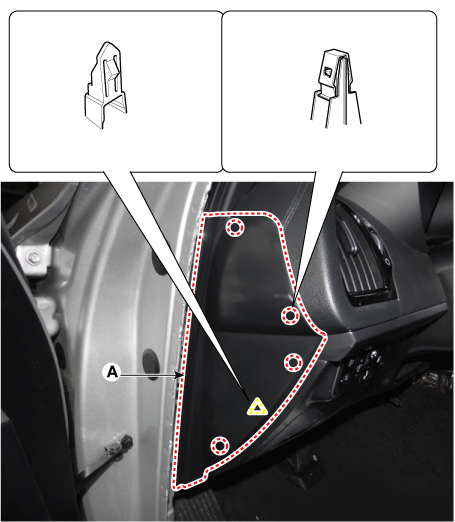

   Снимите боковую крышку аварийной подушки [LH] (A) с помощью съемника.



2. 2

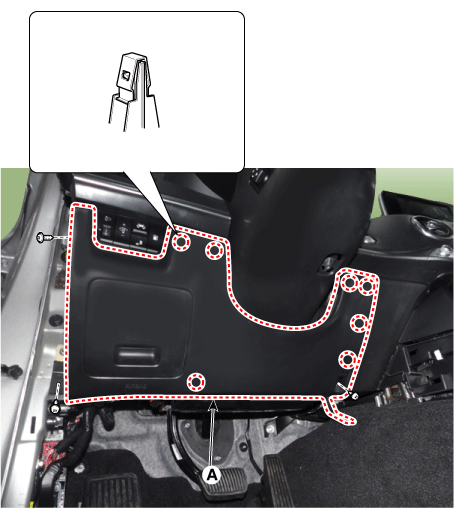

   Отделите нижнюю панель аварийного щитка (А) после ослабления болтов и винты.



3. 3

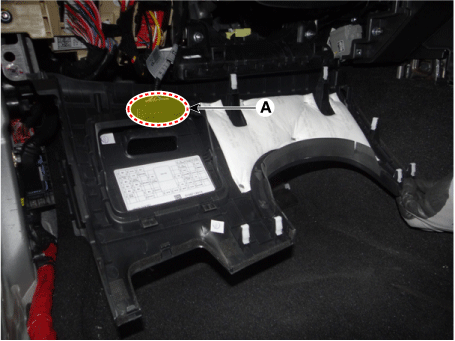

   Отсоедините разъем нижнего переключателя аварийной подушки (А).



4. 4

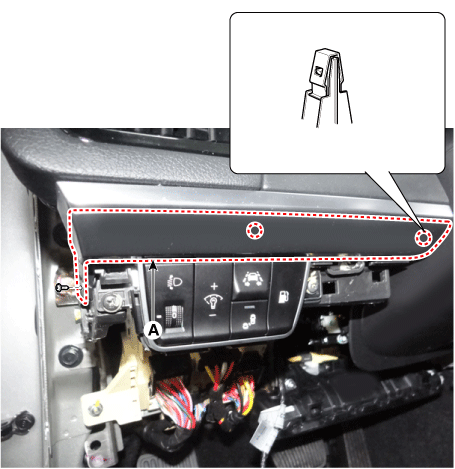

   Снимите декоративную накладку [LH] (A) после ослабления крепежных винтов.



5. 5

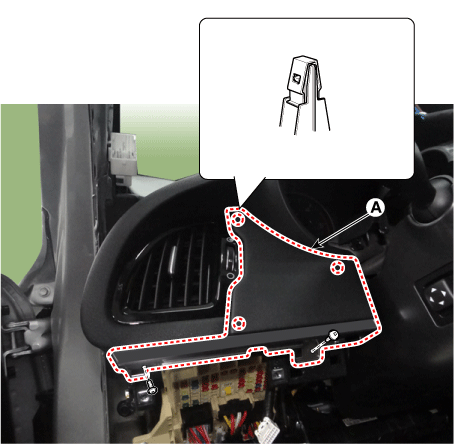

   Снимите панель со стороны водителя (A) защитной накладки после ослабления крепления. винты.



6. 6

   Снимите боковую крышку аварийной подушки [RH] (A) с помощью съемника.



7. 7

   Снимите декоративную накладку [RH] (A) после ослабления крепежных винтов.



8. 8

   Отделите панель боковой панели пассажира (A) после ослабления крепления. винты.



9. 9

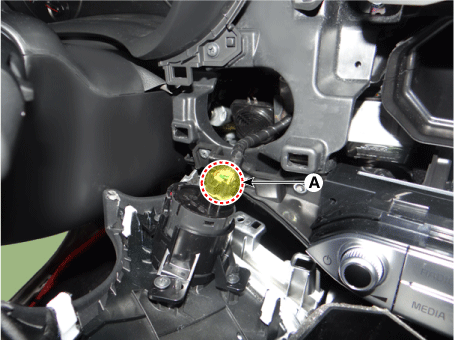

   Отсоедините разъем кнопки «Пуск/Стоп» (А), а затем снимите краш-бокс. подушечка для украшения.



10. 10

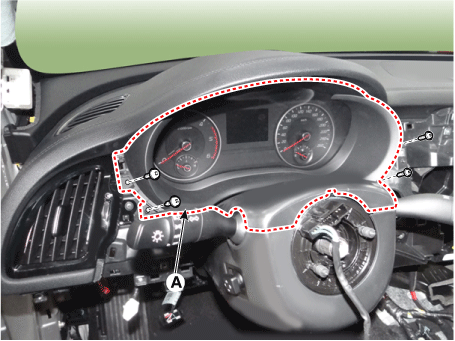

    Снимите переднюю панель кластера (А) с помощью съемника.



11. 11

    Установите в порядке, обратном снятию.
