Перекладина капота в сборе

Компоненты и расположение компонентов

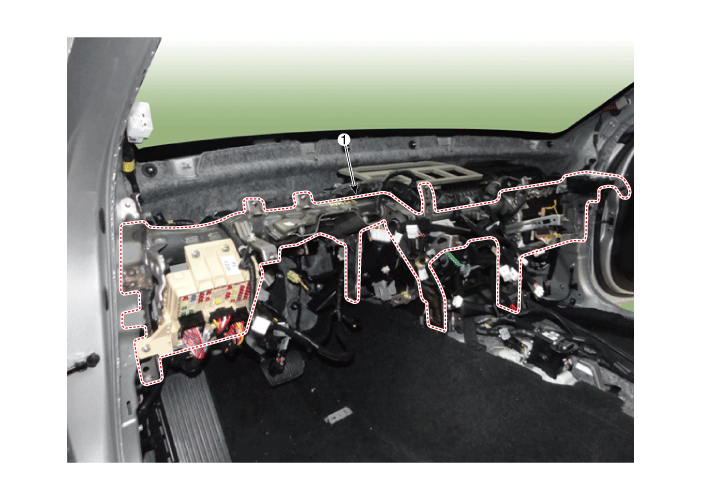

Расположение компонента

Процедуры ремонта

Замена

1. 1

   Снимите основную подушку безопасности в сборе.

   (См. Аварийную подушку — «Основная аварийная подушка в сборе»)

2. 2

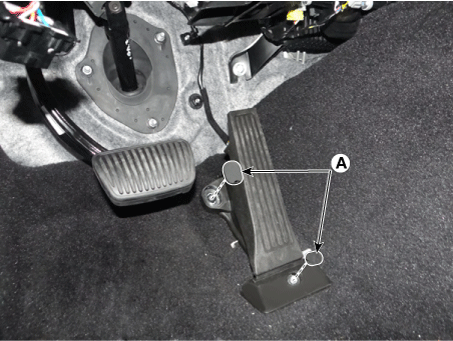

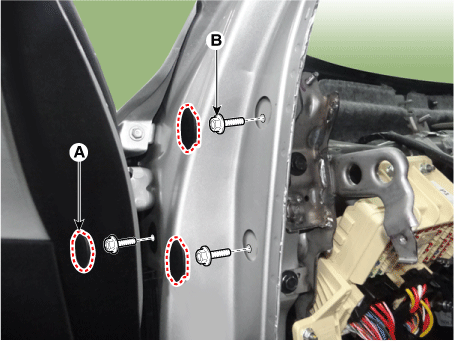

   Снимите колпачки болтов крепления педали акселератора (А).



3. 3

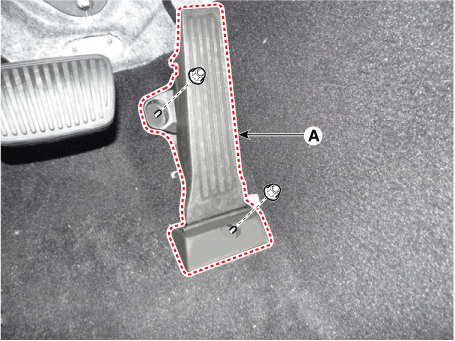

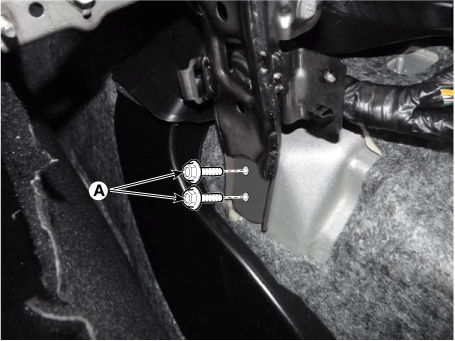

   Отделите педаль акселератора (А) после ослабления крепежных болтов.



4. 4

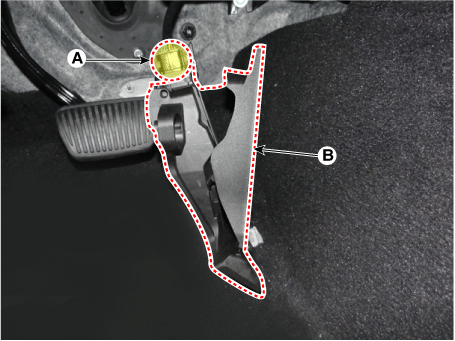

   Снимите педаль акселератора (В) после отсоединения разъема (А).



5. 5

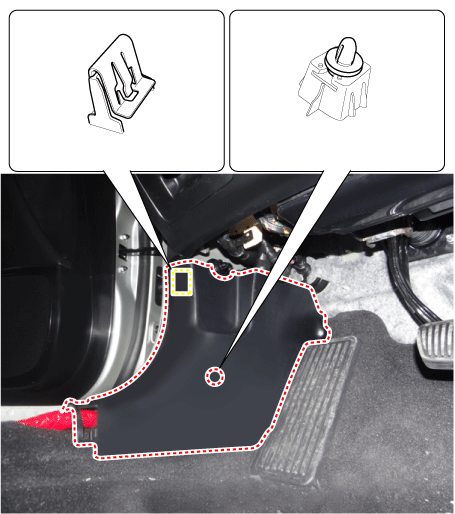

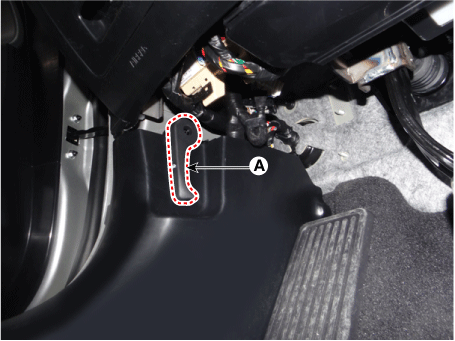

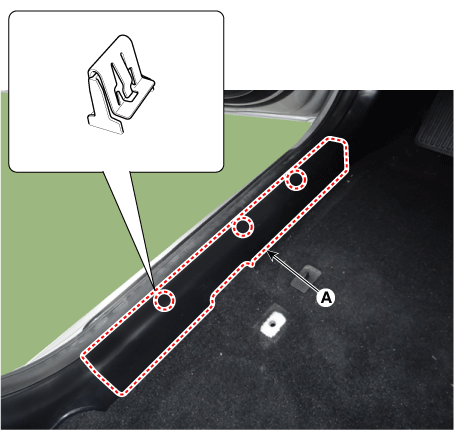

   С помощью съемника снимите обшивку порога (А) передней двери.



6. 6

   Снимите ручку открывания замка капота (А).



7. 7

   Снимите боковую отделку капота (А) с помощью съемника.



8. 8

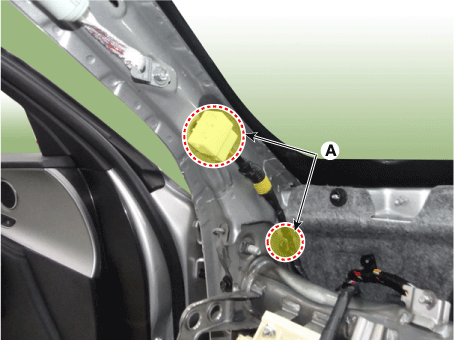

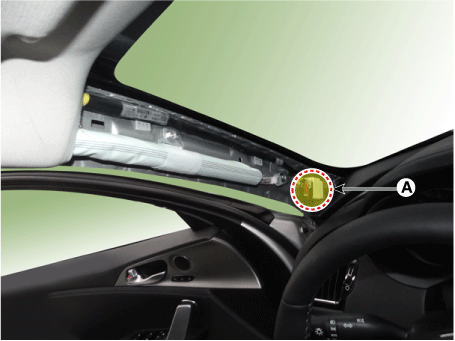

   Отсоедините разъемы обивки крыши (А).

   [Сторона водителя]



   [Со стороны пассажира]



9. 9

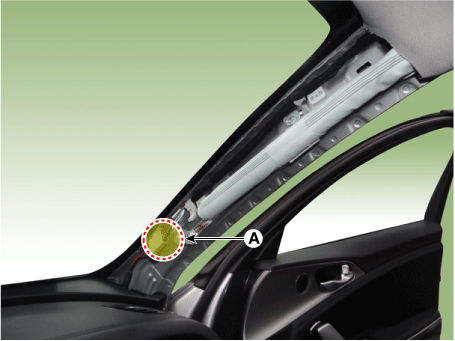

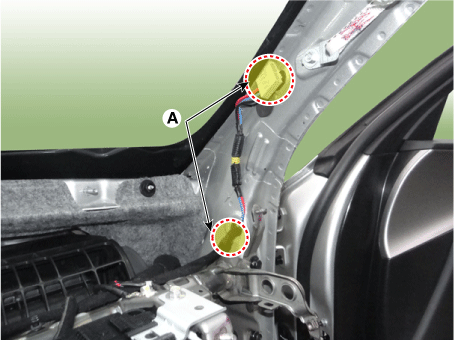

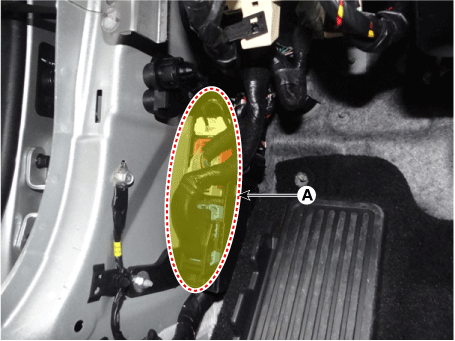

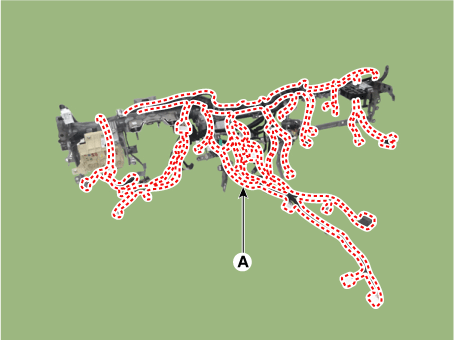

   Отсоедините зажимы крепления проводки (А) в передней стойке.

   [Сторона водителя]



   [Со стороны пассажира]



10. 10

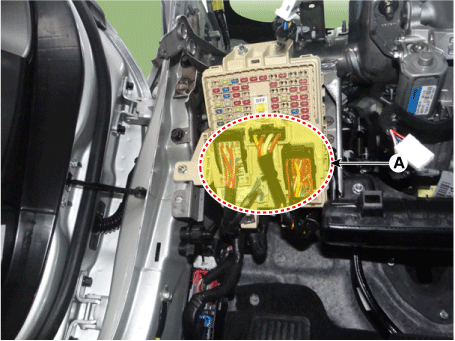

    Отсоедините разъемы распределительной коробки в салоне (А).



11. 11

    Отсоедините разъемы мультибокса (А).

    [Сторона водителя]



    [Со стороны пассажира]



12. 12

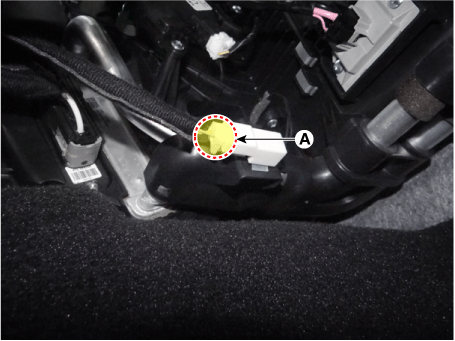

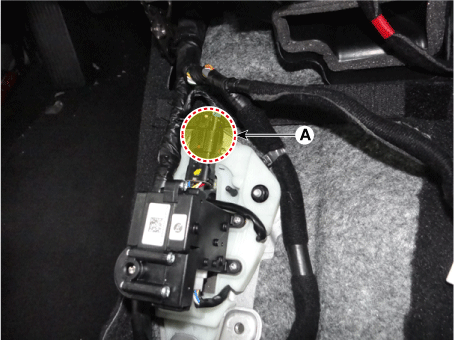

    Отсоедините разъем привода разблокировки парковки (А).



13. 13

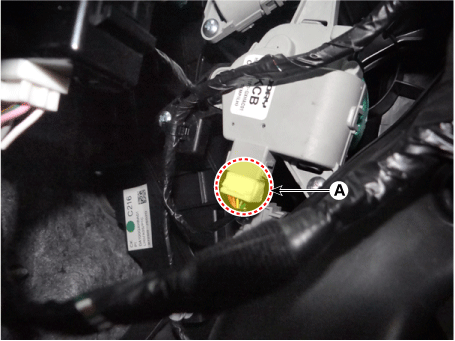

    Отсоедините разъем (А) модуля управления подушками безопасности и крепление проводки. клипы.



14. 14

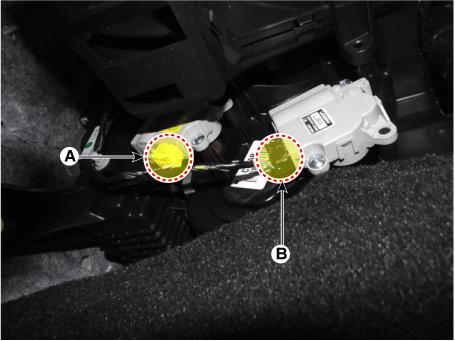

    Отсоедините разъем привода включения/выключения консоли (A) и датчик температуры консоли. разъем привода (В).



15. 15

    Отсоедините разъем привода впуска со стороны водителя (А).



16. 16

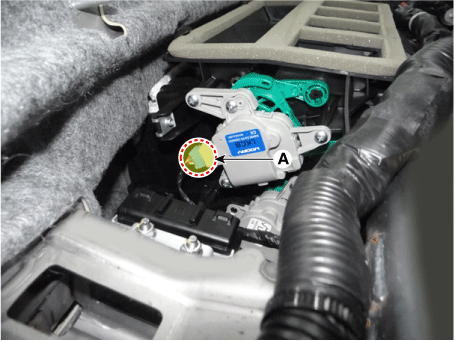

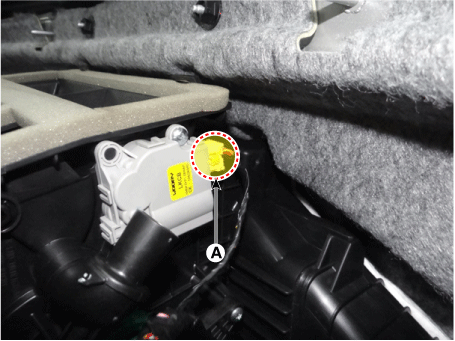

    Отсоедините разъем исполнительного механизма режима (А).



17. 17

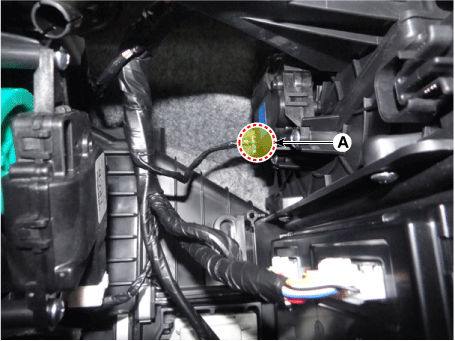

    Отсоедините разъем датчика температуры испарителя (А).



18. 18

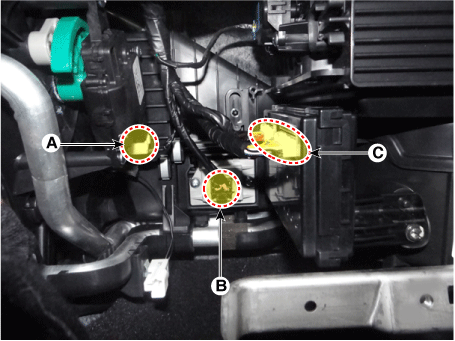

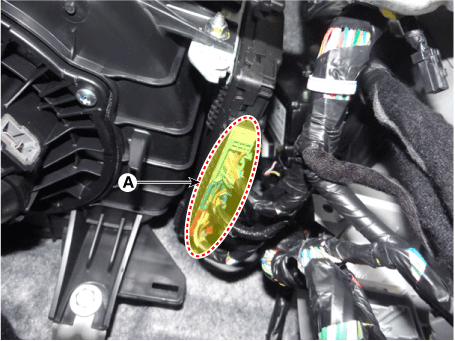

    Отсоедините разъем датчика температуры (A) и разъем FET (B). и разъем блока управления отопителем (C).



19. 19

    Отсоедините разъем привода впуска со стороны пассажира (А).



20. 20

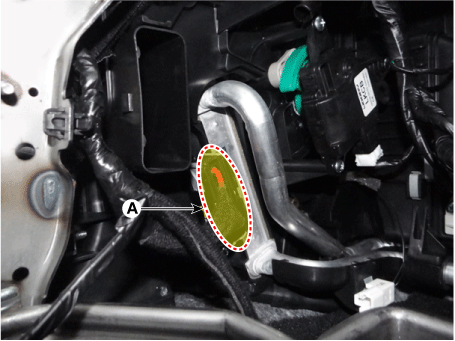

    Отсоедините разъем нагревателя PTC (A).



21. 21

    Отсоедините разъем привода ADS (А).



22. 22

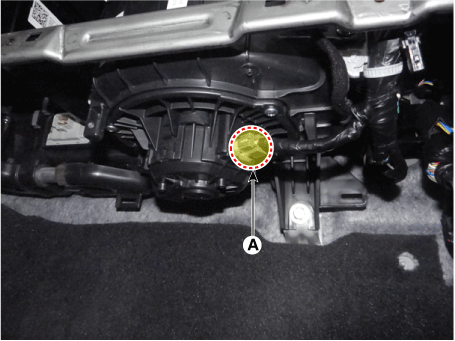

    Отсоедините разъем электродвигателя вентилятора (А), а затем отсоедините проводку. монтажные клипсы.



23. 23

    Отсоедините разъем блока IBU (A).



24. 24

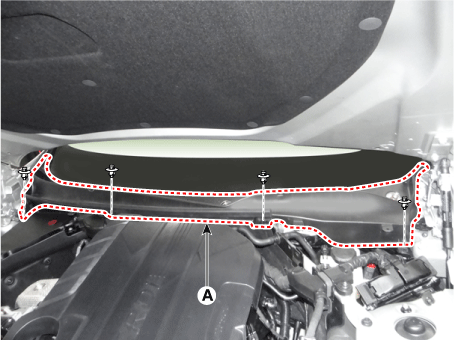

    Снимите крышку резервуара (А) после снятия монтажных зажимов.



25. 25

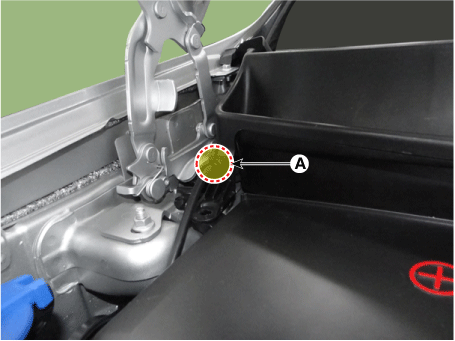

    Снимите крышку (А) и ослабьте гайки (В).

    Момент затяжки : 22,6–26 Н·м



26. 26

    Снимите рычаги стеклоочистителя с обеих сторон (А).



27. 27

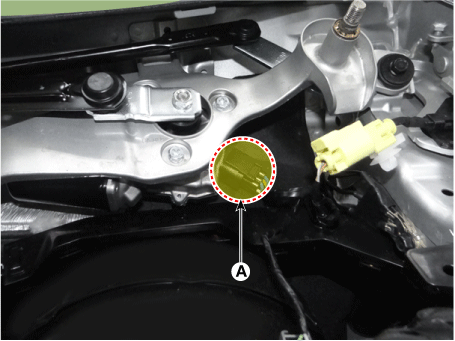

    Отсоедините шланг форсунки (А).



28. 28

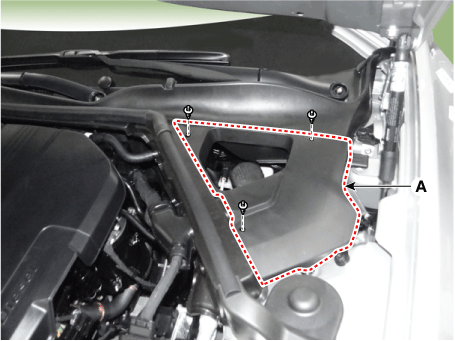

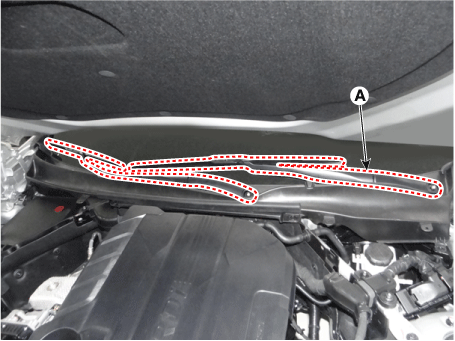

    Снимите верхнюю крышку кожуха (А) после снятия монтажных зажимов.



29. 29

    Отсоедините разъем электродвигателя стеклоочистителя ветрового стекла (А).



30. 30

    Снимите электродвигатель стеклоочистителя (А) после ослабления крепежных болтов.



31. 31

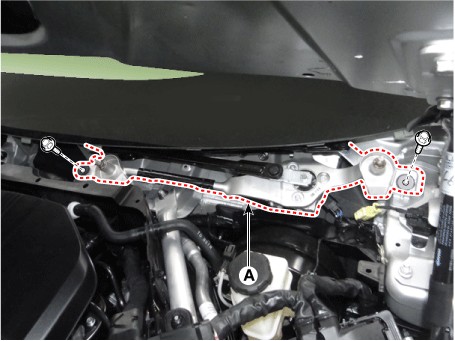

    Ослабьте болты крепления поперечины капота (А).



32. 32

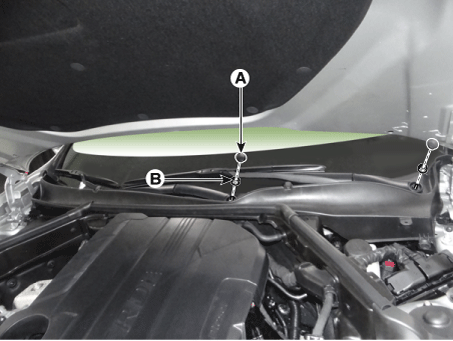

    Ослабьте крепежные болты (B) после снятия крепления поперечной балки капота. крышки болтов (А).



33. 33

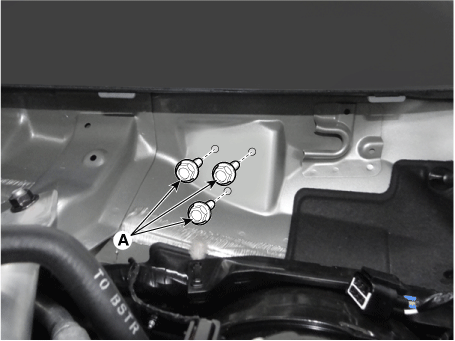

    Ослабьте нижние болты крепления поперечины капота (А).

    [левый]



    [Правый]



34. 34

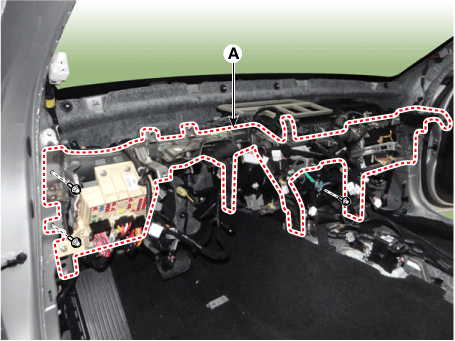

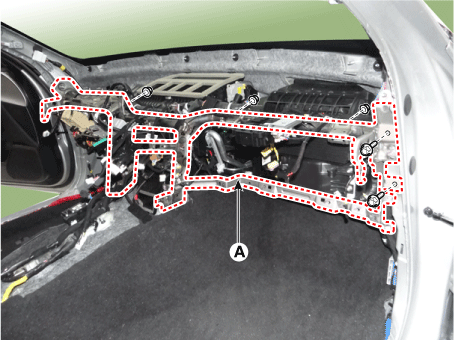

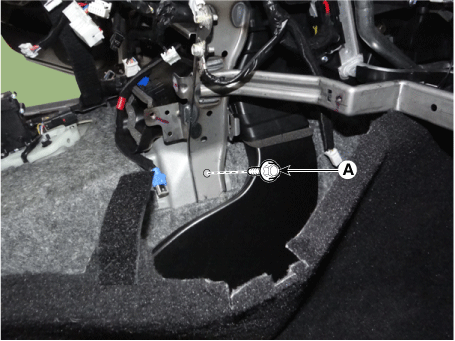

    Снимите поперечину капота в сборе (А) после ослабления крепления. болты и гайки (А).

    [Сторона водителя]



    [Со стороны пассажира]



35. 35

    Снимите поперечину капота в сборе (А) после ослабления крепежных болтов. и орехи.



36. 36

    Установите в порядке, обратном снятию.
