Основная аварийная подушка в сборе

Компоненты и расположение компонентов

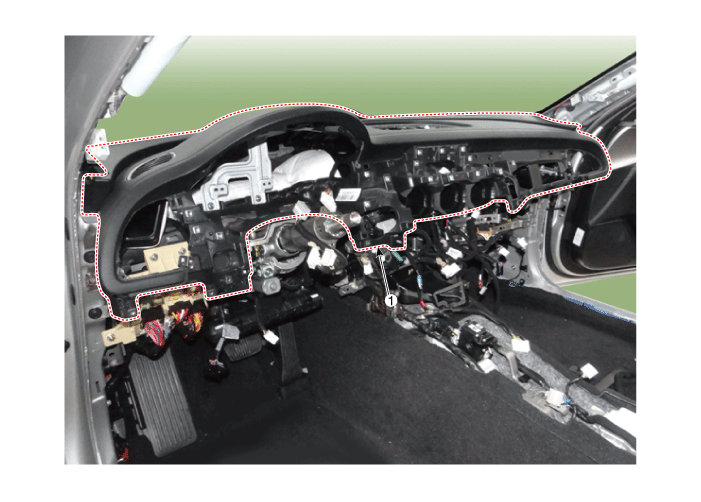

Расположение компонента

Процедуры ремонта

Замена

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите переднее сиденье в сборе (с обеих сторон).

   (См. Переднее сиденье — «Переднее сиденье в сборе»)

3. 3

   Снимите напольную консоль в сборе.

   (См. Консоль пола — «Сборка консоли пола»)

4. 4

   Снимите облицовку передней стойки.

   (См. Отделка салона — «Отделка передней стойки»)

5. 5

   Снимите нижнюю панель кожуха рулевой колонки.

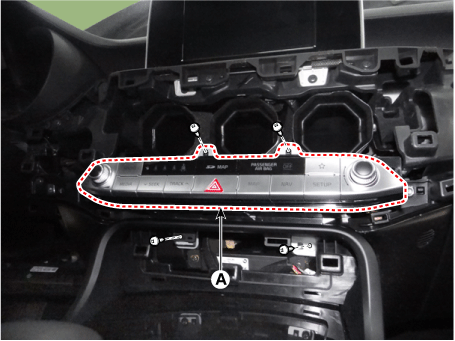

   (См. Crash Pad — «Панель кожуха рулевой колонки»)

6. 6

   Снимите боковую крышку аварийной подушки [LH] (A) с помощью съемника.



7. 7

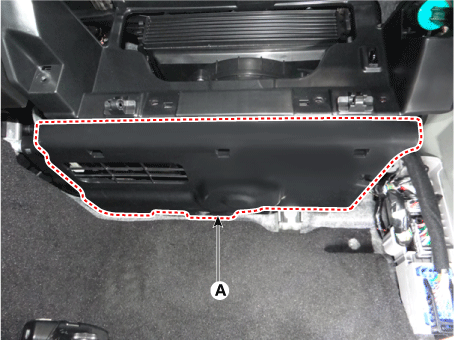

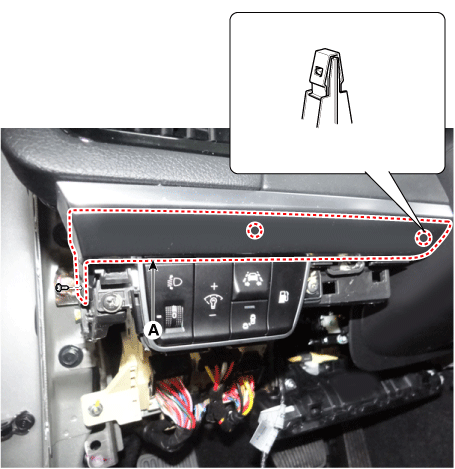

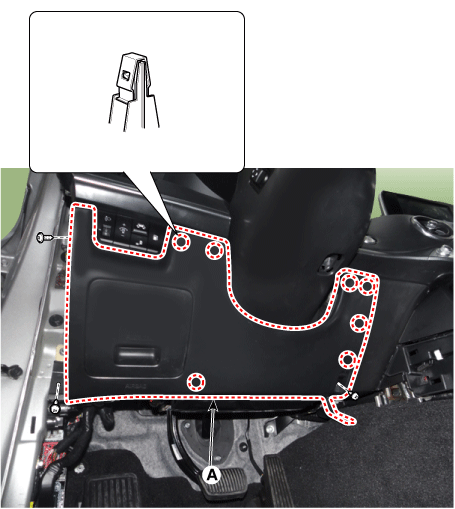

   Отделите нижнюю панель аварийного щитка (А) после ослабления болтов и винты.



8. 8

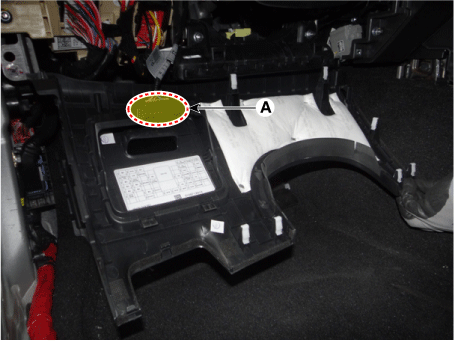

   Отсоедините разъем нижнего переключателя аварийной подушки (А).



9. 9

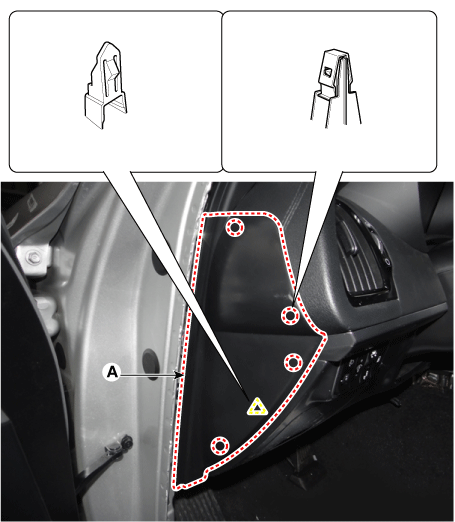

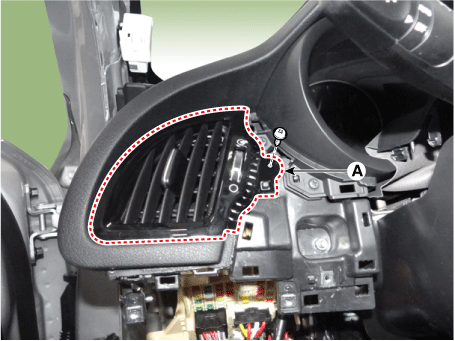

   Снимите декоративную накладку [LH] (A) после ослабления крепежных винтов.



10. 10

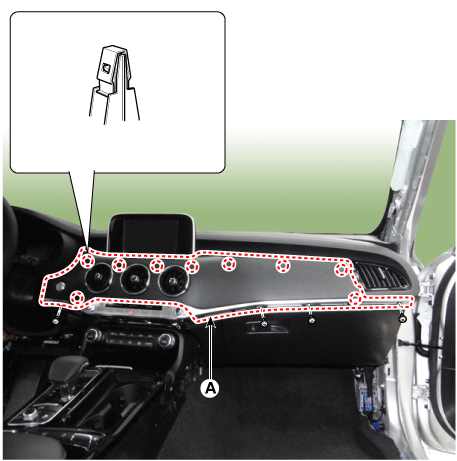

    Снимите панель со стороны водителя (A) защитной накладки после ослабления крепления. винты.



11. 11

    Снимите боковую крышку аварийной подушки [RH] (A) с помощью съемника.



12. 12

    Снимите декоративную накладку [RH] (A) после ослабления крепежных винтов.



13. 13

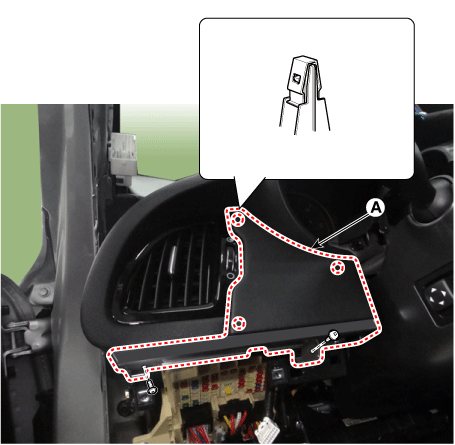

    Отделите панель боковой панели пассажира (A) после ослабления крепления. винты.



14. 14

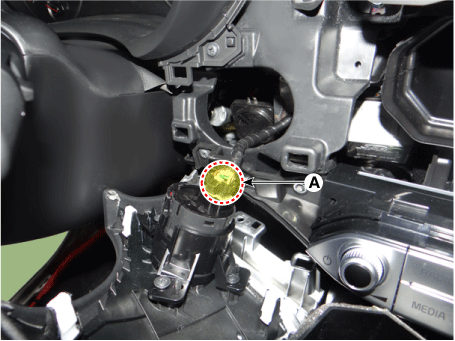

    Отсоедините разъем кнопки «Пуск/Стоп» (А), а затем снимите краш-бокс. подушечка для украшения.



15. 15

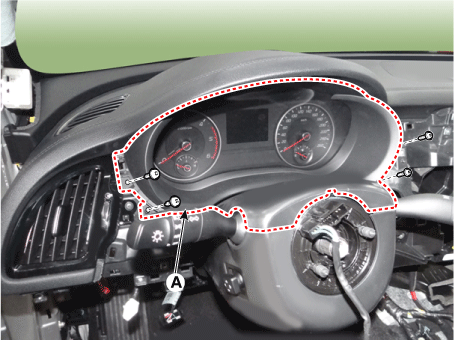

    Снимите переднюю панель кластера (А) с помощью съемника.



16. 16

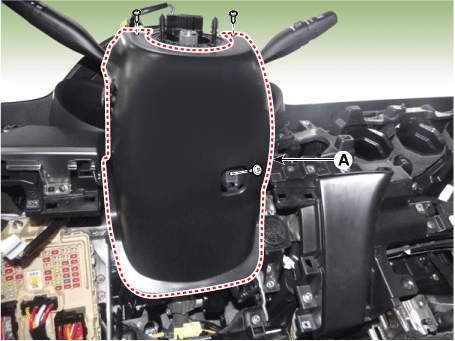

    Снимите нижнюю панель кожуха рулевой колонки (А), предварительно ослабив монтажные винты.



17. 17

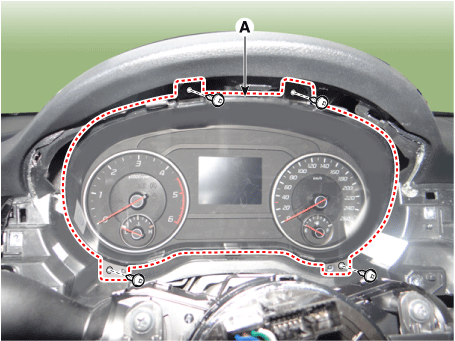

    Отделите кластер (A) после ослабления крепежных винтов.

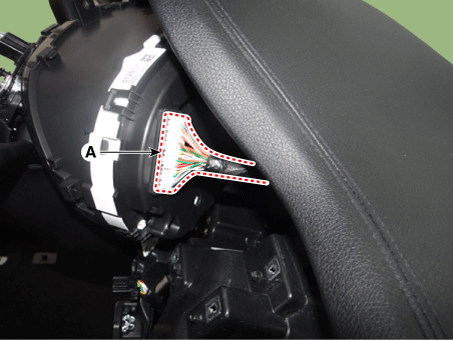

18. 18

    Снимите узел кластера (A) после отсоединения разъема.



19. 19

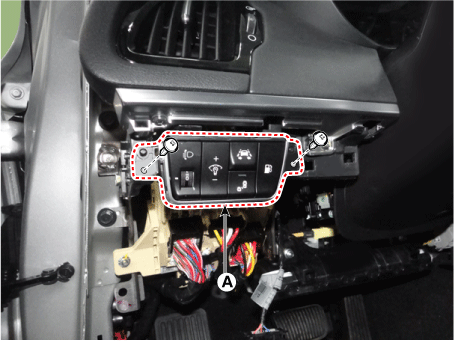

    Снимите боковой переключатель аварийной подушки (А) после ослабления винтов.



20. 20

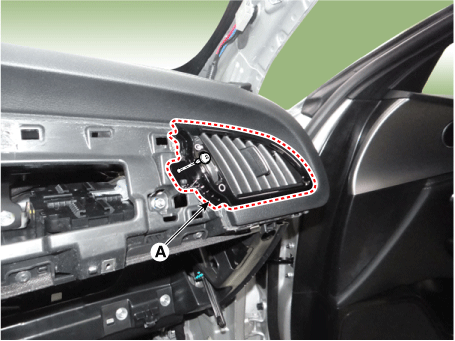

    Снимите вентиляционный канал (А) после ослабления винта.

    [левый]



    [Правый]



21. 21

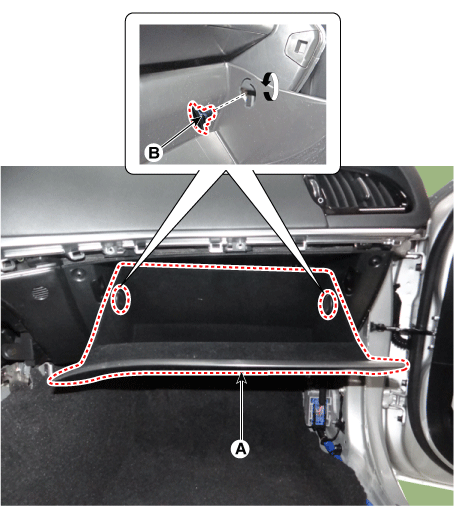

    Вытяните обе боковые заглушки (B) из перчаточного ящика (A).



22. 22

    Снимите воздушную заслонку (А) с перчаточного ящика (В).



23. 23

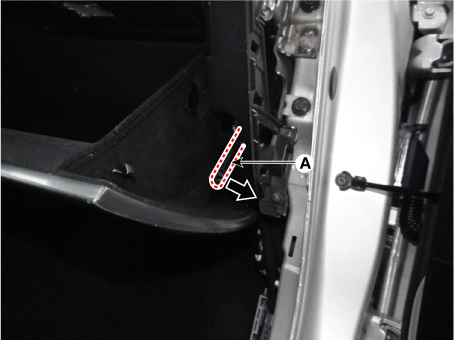

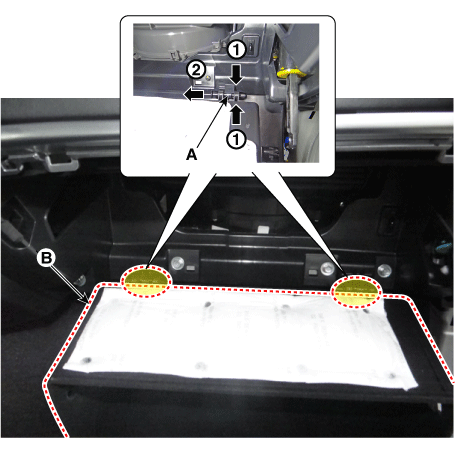

    Снимите стопорные штифты (А), затем снимите перчаточный ящик (В).



24. 24

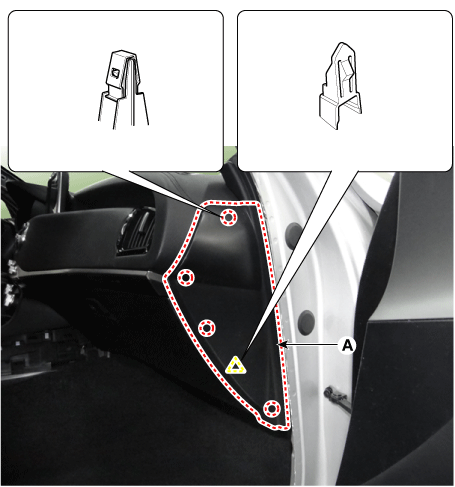

    Отделите защитную накладку под крышкой [RH] (A).



25. 25

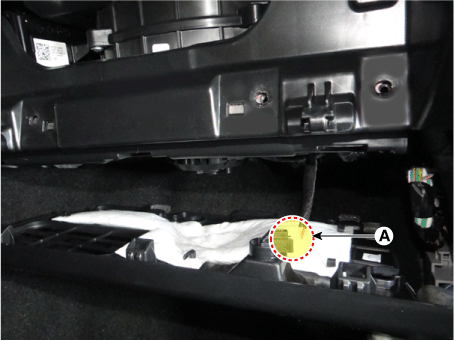

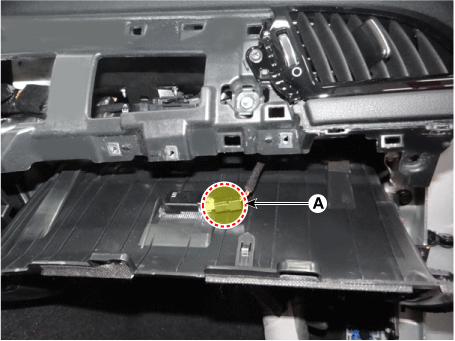

    Отсоедините разъем лампы (А) и снимите защитную накладку под крышкой.



26. 26

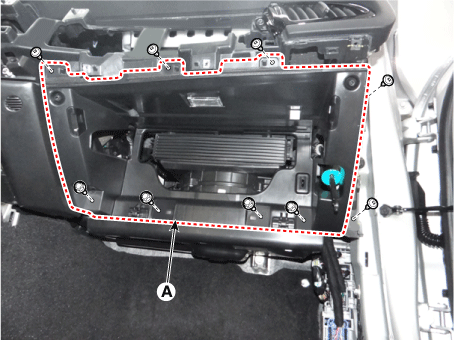

    Отделите корпус перчаточного ящика (А) после ослабления крепежных винтов, болты и гайки.



27. 27

    Снимите корпус перчаточного ящика, отсоединив разъем (А), (В).





28. 28

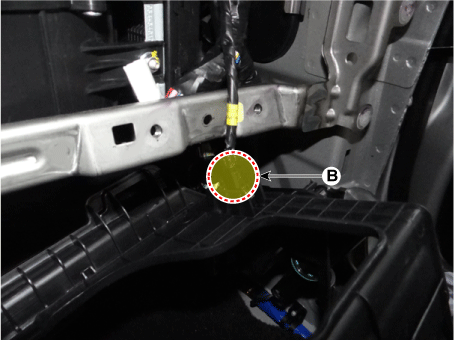

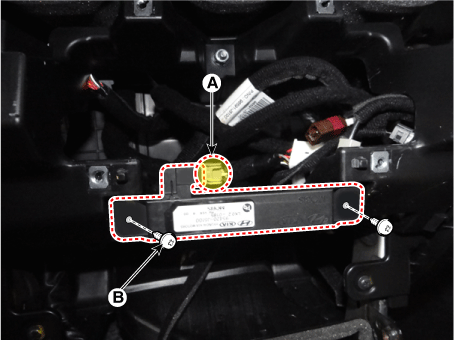

    Снимите антенну смарт-ключа (B) после отсоединения разъема (A). и винты.



29. 29

    Отделите головное устройство AVN (A) после ослабления крепежных винтов.

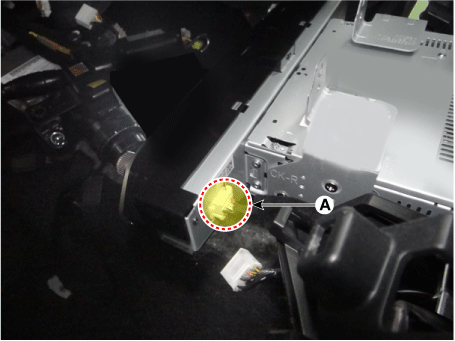

30. 30

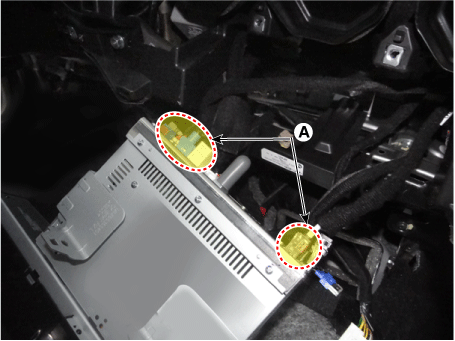

    Снимите головное устройство AVN, предварительно отсоединив разъемы (А).





31. 31

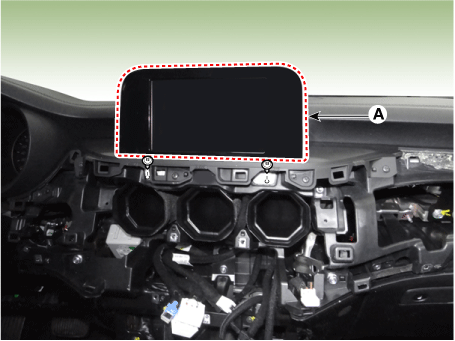

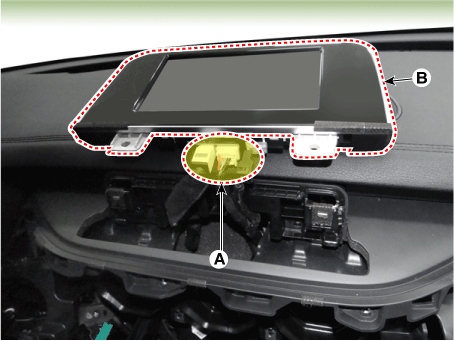

    Отделите блок монитора (A) после ослабления крепежных винтов.



32. 32

    Снимите блок монитора (А) после отсоединения разъемов.



33. 33

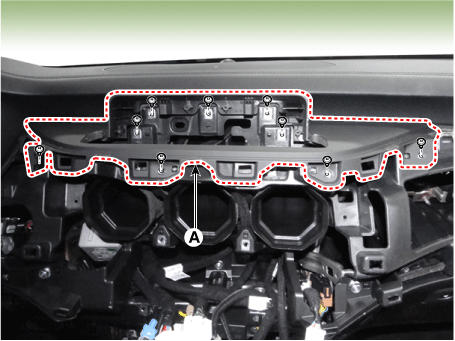

    Снимите лицевую панель монитора (A) после ослабления крепежных винтов.



34. 34

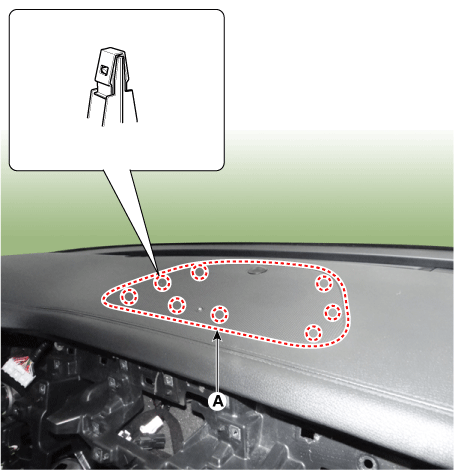

    Отделите решетку центрального динамика (А) с помощью съемника.



35. 35

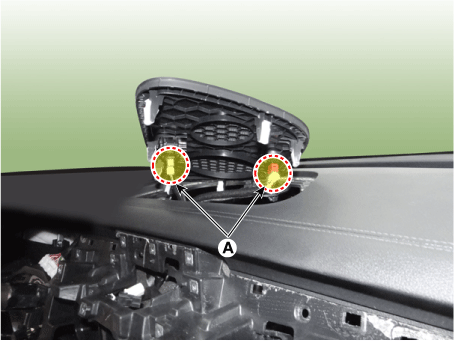

    Снимите решетку центрального динамика после отключения автоподсветки. разъем датчика и индикатора безопасности (A).



36. 36

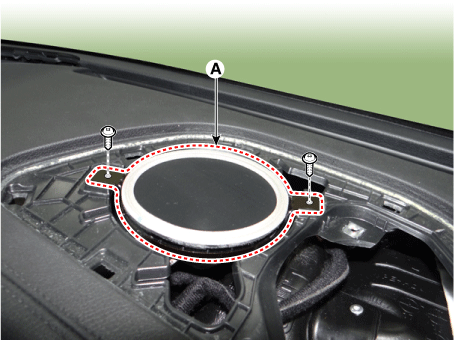

    Отделите центральный динамик (A) после ослабления крепежных винтов.

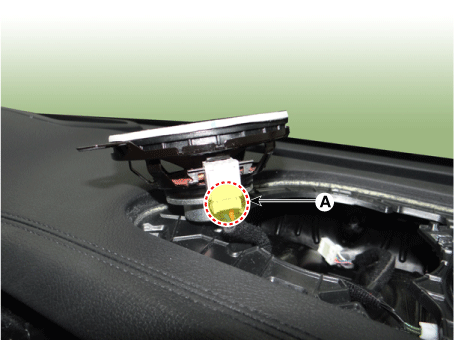

37. 37

    Снимите центральный динамик, отсоединив разъем (A).



38. 38

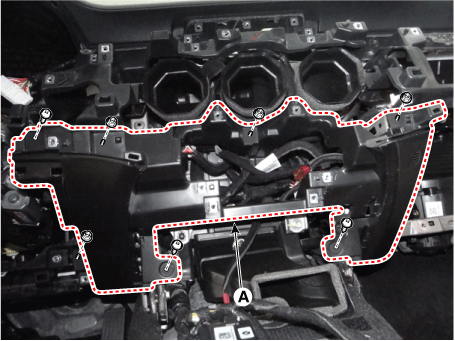

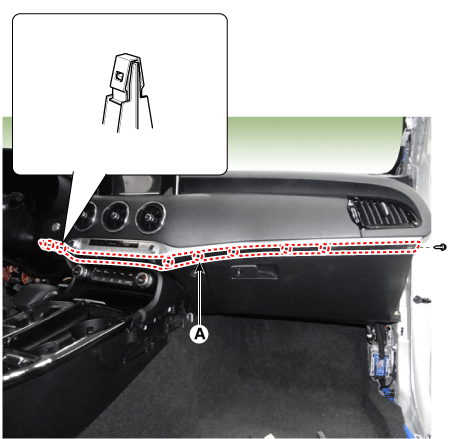

    Отделите центральную нижнюю крышку (А) подушки безопасности после ослабления крепления. винты и гайки.



39. 39

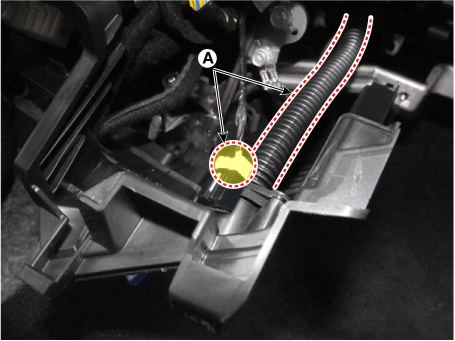

    Снимите центральную нижнюю крышку аварийной подушки после отсоединения шланга. и разъем (А).



40. 40

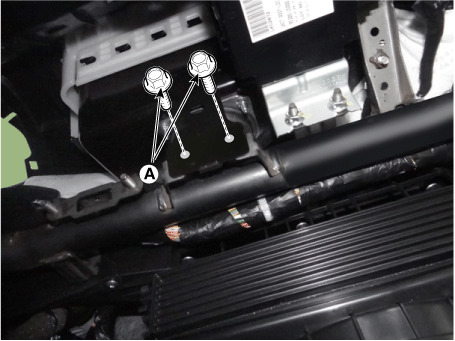

    Ослабьте болты крепления модуля подушки безопасности пассажира (А).



41. 41

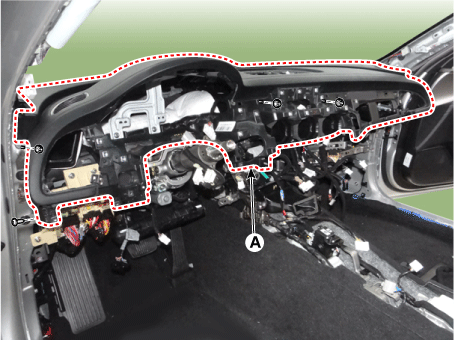

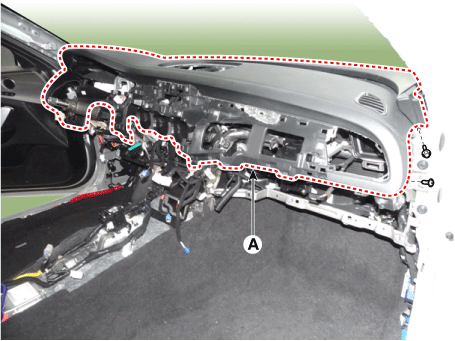

    Отделите узел основной защитной накладки (A) после ослабления крепления. болты и гайки.

    [левый]



    [Правый]



42. 42

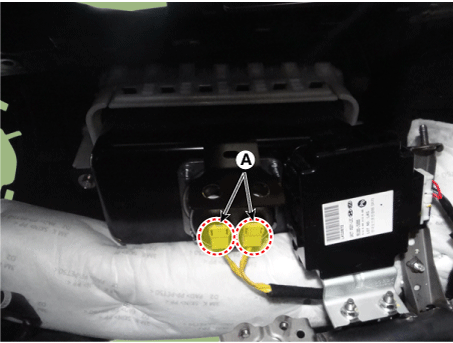

    Снимите защитную накладку в сборе после отсоединения подушки безопасности пассажира. разъем (А).



43. 43

    Установите в порядке, обратном снятию.
