Привод ВКЛ/ВЫКЛ консоли

Процедуры ремонта

осмотр

1. 1

   Выключите зажигание.

2. 2

   Отсоедините разъем привода управления режимами.

3. 3

   Убедитесь, что исполнительный механизм управления режимами работает в режиме оттаивания, когда 12 В подключается к клемме 3, а земля к клемме 7.

   Убедитесь, что исполнительный механизм управления режимами работает в режиме вентиляции, когда подключен в обратном порядке.

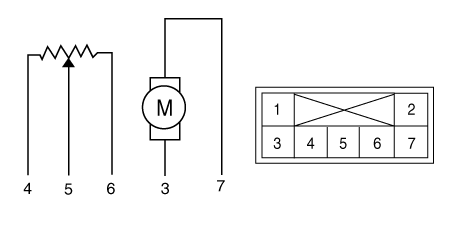

   1. - 2. - 3. Холодный режим 4. Датчик (+5 В)

   5. Сигнал обратной связи 6. Масса датчика 7. Теплый режим

4. 4

   Подсоедините разъем привода управления режимами.

5. 5

   Включите зажигание.

6. 6

   Проверьте напряжение между клеммами 5 и 6.

   Спецификация

   Положение двери	Напряжение (В)	Обнаружение ошибки
   Прохладный	1,50 ± 0,15	Низкое напряжение: 1,7 В или меньше Высокое напряжение: 4,9 В или более
   Теплый	4,70 ± 0,15




   Текущее положение привода будет отправлено на блок управления.

7. 7

   Если измеренное напряжение не соответствует спецификации, замените на проверенный исполнительный механизм контроля температуры и проверьте правильность его работы.

8. 8

   Замените исполнительный механизм управления режимами, если доказано, что есть проблема с этим.

Замена

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите коленную подушку безопасности.

   (См. «Удерживающая система — «Модуль коленной подушки безопасности (KAB))».

3. 3

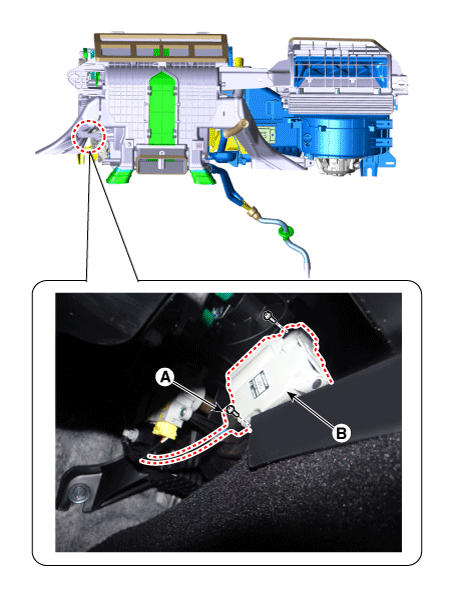

   Отсоедините разъем (А) и снимите регулятор температуры. привода (B) после ослабления крепежных винтов.



4. 4

   Установите в порядке, обратном снятию.
