Kia Stinger: Привод отопителя/регулятора температуры

Kia Stinger CK 2018-2023 Руководство по ремонту / Отопление, вентиляция, кондиционирование / Обогреватель / Привод контроля температуры

Описание и работа

Описание

Блок отопителя состоит из исполнительного механизма управления режимами и исполнительного механизма регулирования температуры.

Расположенный в нагревательном блоке исполнительный механизм контроля температуры регулирует температуру в следующих процедурах.

Сигнал от блока управления регулирует положение температурной дверцы, управляя переключатель температуры. Затем температура будет регулироваться горячим/холодным воздухом. соотношение, определяемое положением температурной дверцы.

Процедуры ремонта

осмотр

1.	Выключите зажигание.

2.	Отсоедините разъем привода регулятора температуры.

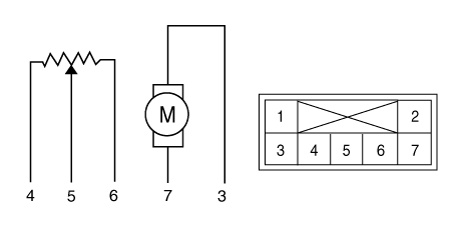

Убедитесь, что исполнительный механизм контроля температуры перемещается в положение охлаждения. когда 12 В подключено к клемме 3 и заземлено к клемме 7.

Убедитесь, что привод управления температурой работает в теплом положении. при подключении наоборот.

1. -
2. -
3. Теплая позиция
4. Масса датчика

5. Сигнал обратной связи
6. Датчик (+5В)
7. Классная позиция

4.	Подсоедините разъем исполнительного механизма контроля температуры.

5.	Включите зажигание.

Проверьте напряжение между клеммами 5 и 4.

Спецификация

Положение двери	Напряжение (В)	Обнаружение ошибок
Макс. охлаждение (со стороны водителя)	0,3 ± 0,15 В	Низкое напряжение: 0,1 В или меньше Высокое напряжение: 4,9 В или более
Макс. обогрев (со стороны водителя)	4,7 ± 0,15 В
Макс. охлаждение (со стороны пассажира)	0,3 ± 0,15 В
Макс. обогрев (со стороны пассажира)	4,7 ± 0,15 В

Текущее положение привода будет отправлено на блок управления.

7.	Если измеренное напряжение не соответствует спецификации, замените на проверенный исполнительный механизм контроля температуры и проверьте правильность его работы.

8.	Замените исполнительный механизм контроля температуры, если доказано, что проблема с этим.

Замена

[Сторона водителя]

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите коленную подушку безопасности. (См. «Удерживающая система — «Модуль коленной подушки безопасности (KAB))».

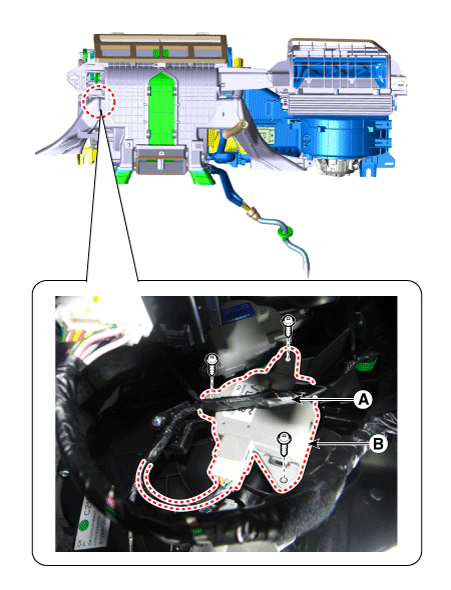

3.	Отсоедините разъем (А) и снимите регулятор температуры. привода (B) после ослабления крепежных винтов.

4.	Установите в порядке, обратном снятию.

[Со стороны пассажира]

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите корпус перчаточного ящика. (См. Кузов — «Корпус перчаточного ящика»)

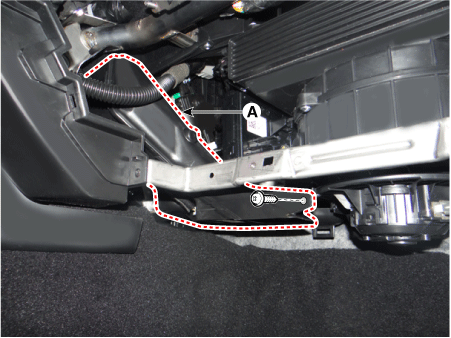

3.	Снимите воздуховод салона со стороны пассажира (А), предварительно ослабив винт.

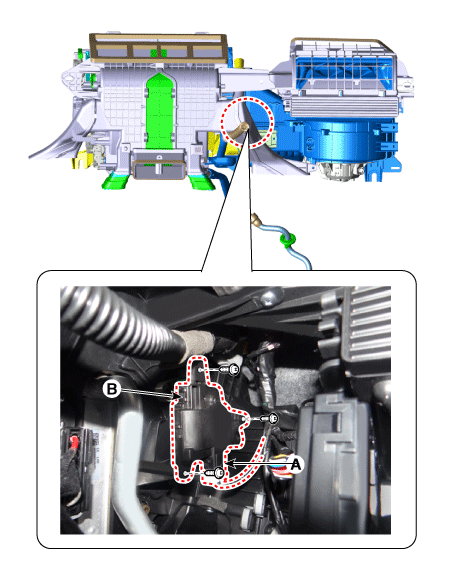

4.	Отсоедините разъем (А) и снимите регулятор температуры. привода (B) после ослабления винтов.

5.	Установите в порядке, обратном снятию.
