Kia Stinger: система впуска и выпуска / глушитель

Kia Stinger CK 2018-2023 Руководство по ремонту / Механическая система двигателя / Впускная и выпускная система / Глушитель

Компоненты и расположение компонентов

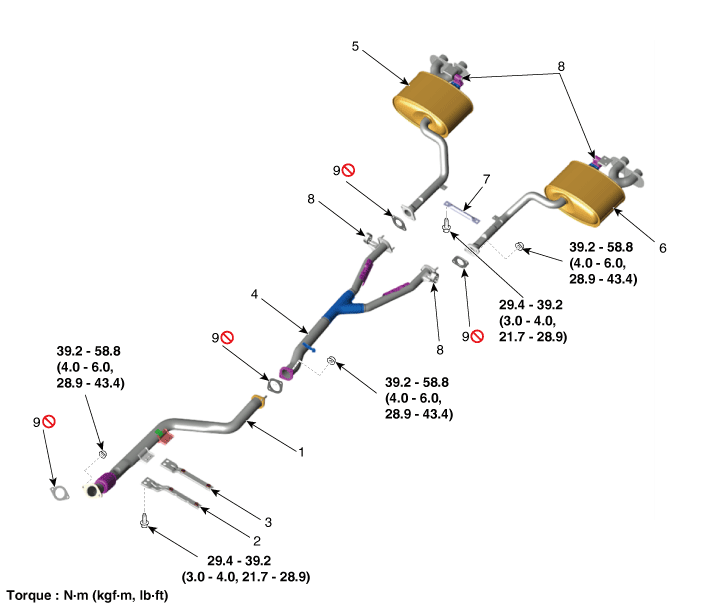

Компоненты

1. Спереди глушитель
2. Кронштейн переднего глушителя (2WD)
3. Кронштейн переднего глушителя (полный привод)
4. Центральный глушитель
5. Задний глушитель (правый)

6. Задний глушитель (левый)
7. Кронштейн заднего глушителя
8. Резиновая подвеска
9. Прокладка

Процедуры ремонта

Снятие и установка

Передний глушитель

1.	Снимите заднюю нижнюю крышку моторного отсека. (См. Двигатель и трансмиссия в сборе — «Под крышкой моторного отсека»)

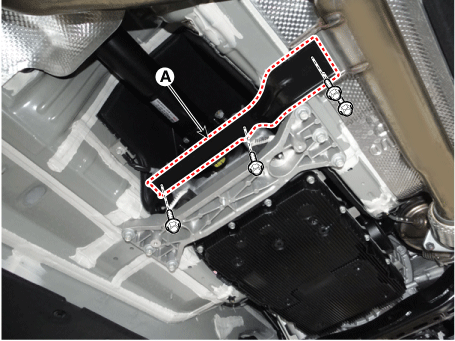

Снимите кронштейн переднего глушителя (А).

Момент затяжки :

29,4–39,2 Н·м (3,0–4,0 кгс·м, 21,7–28,9 фунт·фут)

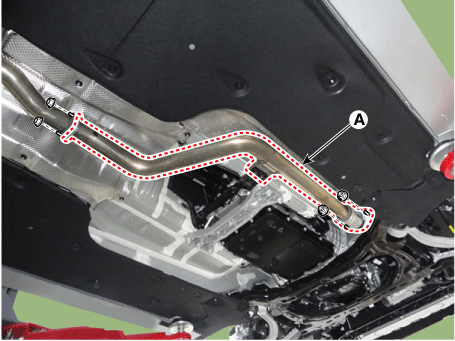

Снимите передний глушитель (А).

Момент затяжки :

39,2–58,8 Н·м (4,0–6,0 кгс·м, 28,9–43,4 фунт-фут)

При установке заменить на новые прокладки.

4.	Установите в порядке, обратном снятию.

Центральный глушитель

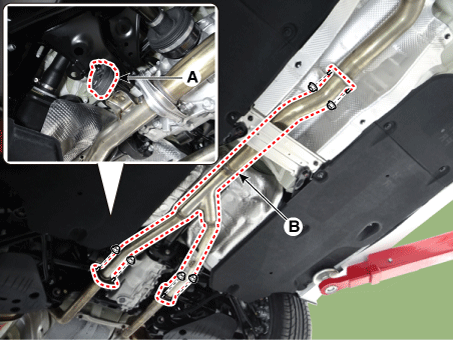

1.	Отсоедините резиновую подвеску (А) от центрального глушителя.

Снимите центральный глушитель (B).

Момент затяжки :

39,2–58,8 Н·м (4,0–6,0 кгс·м, 28,9–43,4 фунт-фут)

При установке заменить на новые прокладки.

3.	Установите в порядке, обратном снятию.

Левый задний глушитель

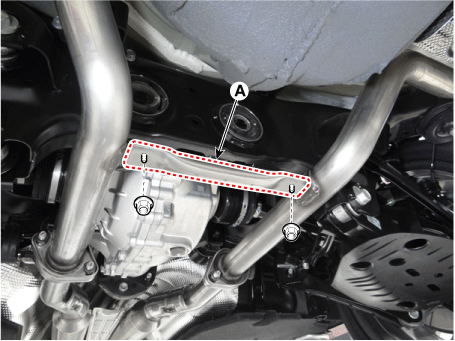

Снимите задний кронштейн глушителя (А).

Момент затяжки :

29,4–39,2 Н·м (3,0–4,0 кгс·м, 21,7–28,9 фунт·фут)

При установке заменить на новые прокладки.

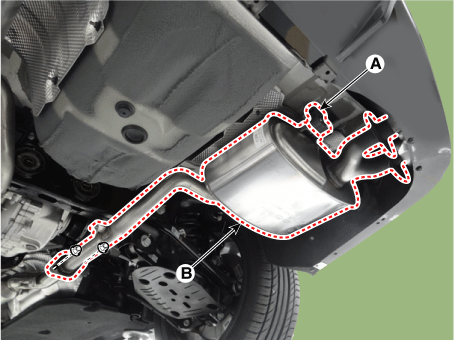

2.	Отсоедините подвес (А) от левого заднего глушителя.

Снимите левый задний глушитель (В).

Момент затяжки :

39,2–58,8 Н·м (4,0–6,0 кгс·м, 28,9–43,4 фунт-фут)

Установите в порядке, обратном снятию.

Всегда используйте новую прокладку глушителя.

Правый задний глушитель

Снимите задний кронштейн глушителя (А).

Момент затяжки :

29,4–39,2 Н·м (3,0–4,0 кгс·м, 21,7–28,9 фунт·фут)

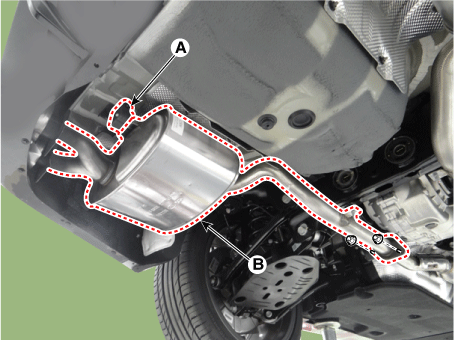

2.	Отсоедините подвеску (А) от правого заднего глушителя.

Снимите правый задний глушитель (В).

Момент затяжки :

39,2–58,8 Н·м (4,0–6,0 кгс·м, 28,9–43,4 фунт-фут)

Установите в порядке, обратном снятию.

Всегда используйте новую прокладку глушителя.
