Kia Stinger: механическая система двигателя/головка блока цилиндров в сборе

Kia Stinger CK 2018-2023 Руководство по ремонту / Механическая система двигателя / Головка цилиндра в сборе

Компоненты и расположение компонентов

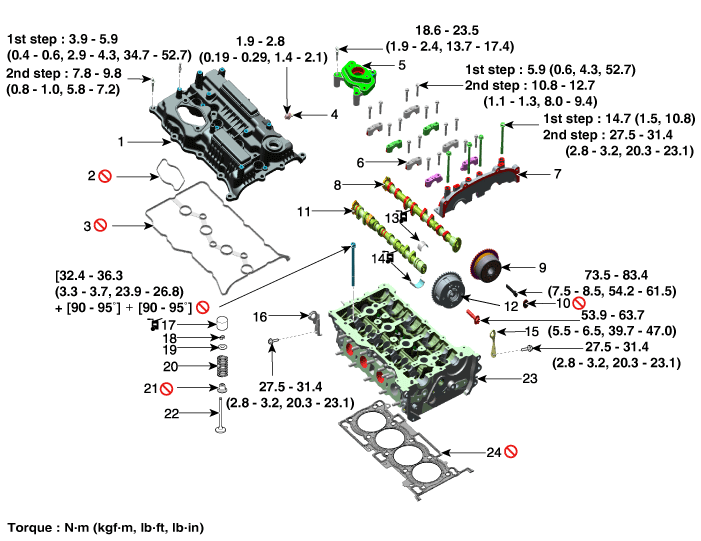

Компоненты

1. Крышка головки блока цилиндров
2. Прокладка кронштейна топливного насоса
3. Прокладка крышки головки блока цилиндров.
4. Клапан принудительной вентиляции картера (PCV)
5. Кронштейн топливного насоса
6. Крышка подшипника распредвала
7. Крышка переднего подшипника распределительного вала.
8. Впускной распредвал

9. Впускной E-CVVT в сборе
10. Разъем E-CVVT
11. Распредвал выпускных клапанов
12. Выхлоп CVVT в сборе
13. Верхний подшипник выпускного распредвала
14. Нижний подшипник выпускного распредвала
15. Передняя подвеска двигателя
16. Задняя подвеска двигателя

17. Механический регулятор зазора (МДА)
18. Замок фиксатора
19. Фиксатор
20. Пружина клапана
21. Сальник штока клапана
22. Клапан
23. Головка блока цилиндров
24. Прокладка ГБЦ

Проверка и регулировка зазоров клапанов

Проверка зазора клапана и регулировка

В случае снятия топливного насоса высокого давления, топливопровода высокого давления, подающая трубка и инжектор, возможны травмы из-за утечки топливо высокого давления. Поэтому не выполняйте никаких ремонтных работ сразу после остановки двигателя.

Осмотрите и отрегулируйте зазор клапанов на холодном двигателе (двигатель температура охлаждающей жидкости: 20°C (68°F)) и головка блока цилиндров установлена на цилиндрический блок.

1.	Снимите крышку головки блока цилиндров. (См. раздел Головка цилиндра в сборе — «Крышка головки цилиндра»)

Установите цилиндр №1 в ВМТ/сжатие.

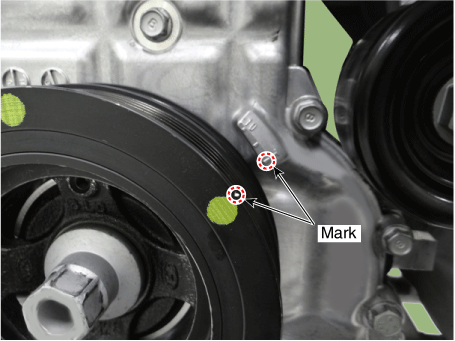

(1)	Поверните шкив коленчатого вала и совместите его канавку с фазой газораспределения. метка "Т" на нижней крышке цепи привода ГРМ.

(2)	Снимите крышку цепи привода ГРМ. (См. Система синхронизации - «Крышка цепи привода ГРМ»)

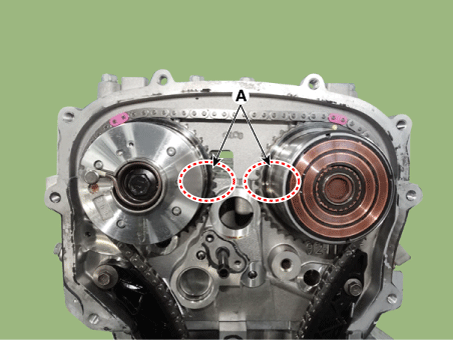

(3)	Убедитесь, что метки ВМТ (A) звездочек CVVT расположены прямо. линию на поверхности головки блока цилиндров, как показано на рисунке. В противном случае проверните коленчатый вал на один оборот (360°).

Осмотрите зазор клапана.

(1)

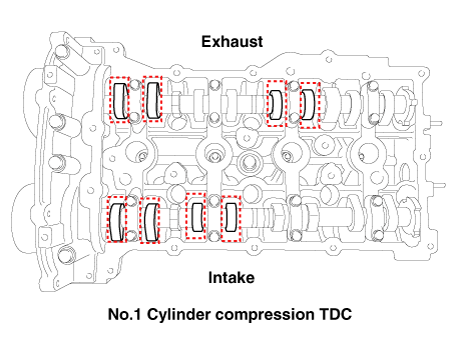

Проверяйте только клапан, указанный, как показано на рисунке. Измерьте зазор клапана.

•	С помощью толщиномера измерьте зазор между толкатель и базовый круг распределительного вала.

•	Запишите измерения зазора клапана, не соответствующие спецификации. Они будут использованы позже для определения требуемой замены. регулировочный толкатель.

Клапанный зазор

Спецификация

Температура охлаждающей жидкости двигателя: 20°C [68°F]

Ограничение

Впуск: 0,10–0,30 мм (0,0039–0,0118 дюйма)

Выхлоп: 0,20–0,40 мм (0,0079–0,0157 дюйма)

(2)	Поверните шкив коленчатого вала на один оборот (360°) и выровняйте паз с установочной меткой "Т" нижней крышки цепи привода ГРМ.

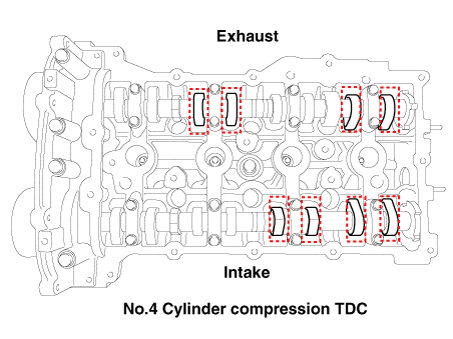

(3)	Проверяйте только те клапаны, которые указаны, как показано на рисунке. Измерьте зазор клапана.

Отрегулировать зазор впускного и выпускного клапанов.

(1)	Снимите распределительный вал в сборе. (См. раздел Головка блока цилиндров в сборе — «CVVT и распределительный вал»)

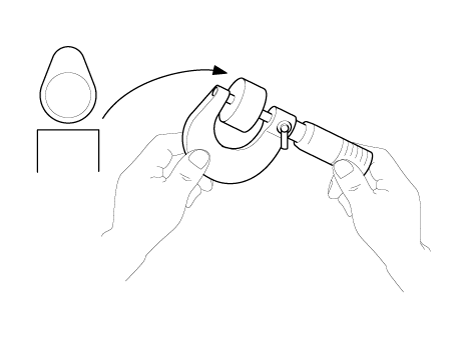

(2)	Измерьте толщину снятого толкателя с помощью микрометра.

(3)

Рассчитайте толщину нового толкателя так, чтобы зазор клапана входит в указанное значение.

Клапанный зазор [Температура охлаждающей жидкости двигателя: 20°C(68°F)]

T : Толщина снятого толкателя.

A : Измеренный зазор клапана

N : Толщина нового толкателя

Впуск: N = T + [A - 0,20 мм (0,0079 дюйма)]

Выхлоп: N = T + [A - 0,30 мм (0,0118 дюйма)]

(4)

Выберите новый толкатель толщиной как можно ближе к расчетное значение.

Прокладки доступны в 47 размерах с шагом 0,015 мм. (0,0006 дюйма) от 3,00 мм (0,11 дюйма) до 3,690 мм (0,1452 в.)

(5)	Установите новый толкатель на головку блока цилиндров.

(6)	Установите распределительный вал в сборе. (См. раздел Головка блока цилиндров в сборе — «Распределительный вал»)

(7)	Поверните коленчатый вал на два оборота в рабочем направлении (по часовой стрелке), а затем убедитесь, что метки ВМТ (A) звездочек CVVT совпадают. по прямой линии на поверхности головки блока цилиндров.

(8)

Перепроверьте зазор клапана.

Клапанный зазор [Температура охлаждающей жидкости двигателя: 20°C(68°F)]

[Спецификация]

Впуск: 0,17–0,23 мм (0,0067–0,0090 дюйма)

Выхлоп: 0,32–0,38 мм (0,0126–0,0150 дюйма)
