Kia Stinger: механическая система двигателя / система синхронизации
Kia Stinger CK 2018-2023 Руководство по ремонту
/
Механическая система двигателя
/ Система синхронизации

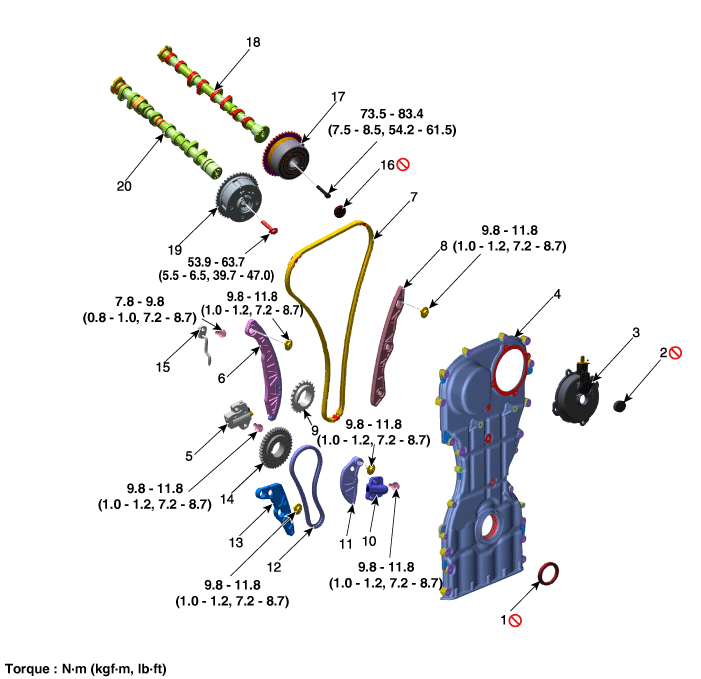

Компоненты и расположение компонентов
| Компоненты |
|
1. Передний сальник
2. Заглушка крышки E-CVVT 3. Крышка узла E-CVVT 4. Крышка цепи ГРМ 5. Натяжитель цепи ГРМ 6. Рычаг натяжителя цепи ГРМ. 7. Цепь ГРМ |
8. Направляющая цепи ГРМ
9. Звездочка цепи ГРМ 10. Натяжитель цепи уравновешивающего вала. 11. Рычаг натяжителя цепи уравновешивающего вала 12. Цепь уравновешивающего вала 13. Направляющая цепи уравновешивающего вала 14. Цепная звездочка уравновешивающего вала |
15. Масляный жиклер цепи ГРМ
16. Разъем E-CVVT 17. Впуск E-CVVT в сборе 18. Впускной распредвал 19. Выхлоп CVVT в сборе 20. Распредвал выпускных клапанов |
Указатель уровня масла и трубка
Процедуры ремонта
Снятие и установка
1.
Снимите указатель уровня масла (А).
2.
Снимите переднюю нижнюю крышку моторного отсека и левую боковую крышку. ...
Передний сальник
Процедуры ремонта
Замена
1.
Снимите демпферный шкив коленчатого вала.
(См. Система приводного ремня — «Демпферный шкив коленчатого вала»)
2.
Рем ...
