Kia Stinger: механическая система двигателя/блок цилиндров

Kia Stinger CK 2018-2023 Руководство по ремонту / Механическая система двигателя / Цилиндрический блок

Компоненты и расположение компонентов

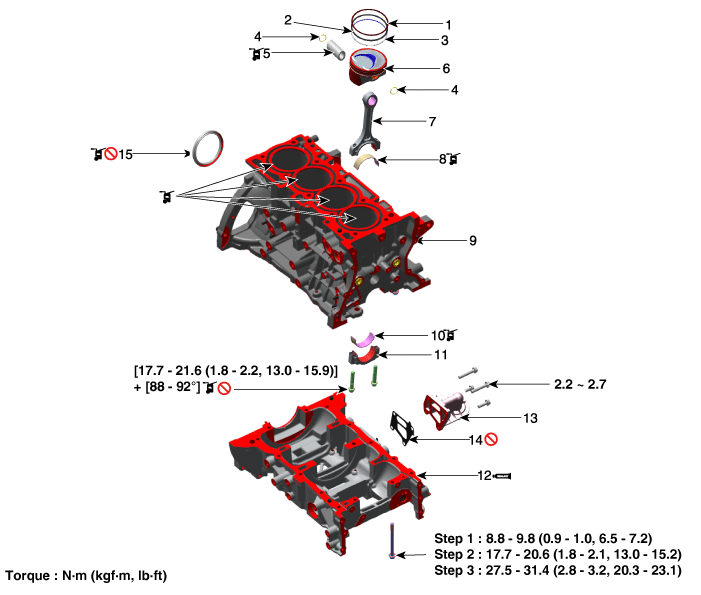

Компоненты

1. Поршневое кольцо (№1)
2. Поршневое кольцо (№2)
3. Масляное кольцо
4. Стопорное кольцо
5. Поршневой палец
6. Поршень
7. Шатун

8. Верхний подшипник шатуна
9. Блок цилиндров
10. Нижний подшипник шатуна
11. Крышка шатунного подшипника
12. Каркас лестницы
13. Кронштейн масляного фильтра
14. Прокладка кронштейна масляного фильтра
15. Задний сальник

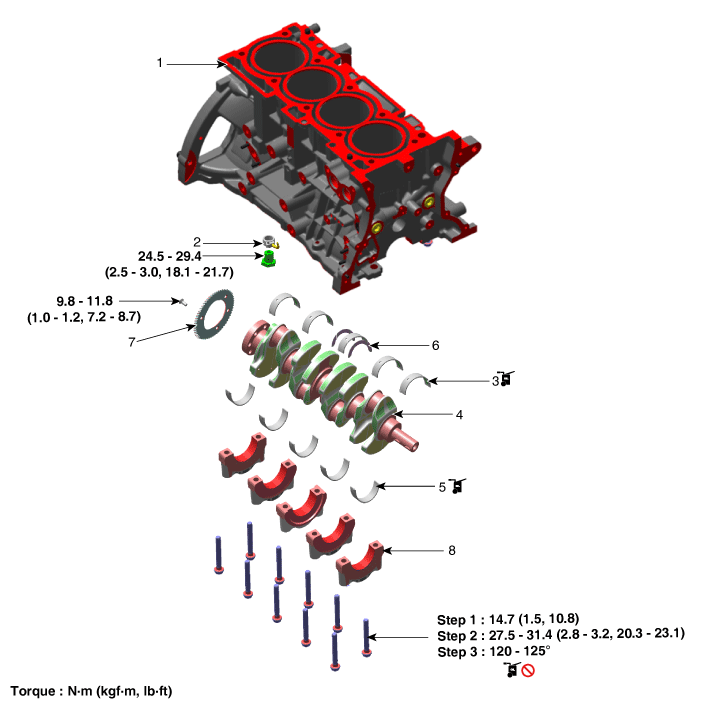

1. Блок цилиндров
2. Масляная форсунка охлаждения поршня
3. Верхний подшипник коленчатого вала
4. Коленчатый вал

5. Нижний подшипник коленчатого вала
6. Упорный подшипник
7. Датчик положения коленчатого вала (ДКП) колеса
8. Крышка коренного подшипника
