Задний мост в сборе

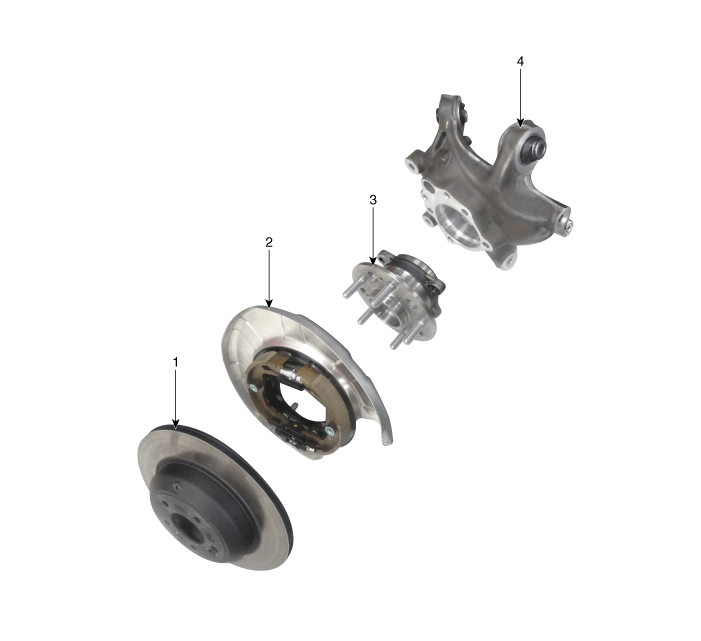

Компоненты и расположение компонентов

Компоненты

Процедуры ремонта

Удаление

1. 1

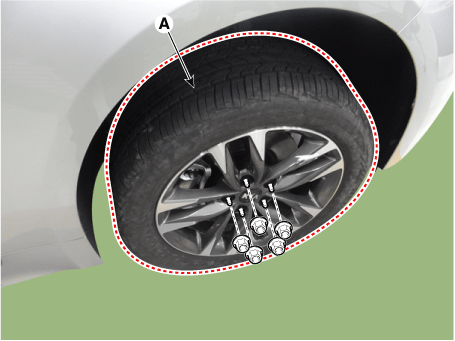

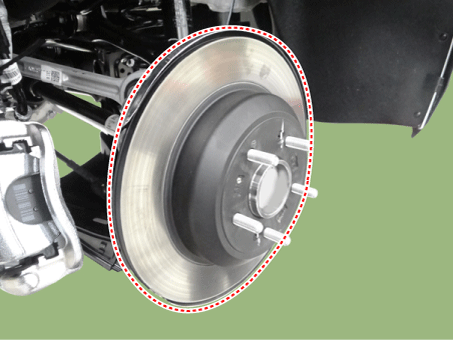

   Снимите колесные гайки, заднее колесо и шину (А) с задней ступицы.

   Момент затяжки : 107,9–128 Н·м



2. 2

   Снимите задний тормозной суппорт.

   (См. Тормозная система — «Задний дисковый тормоз»)

3. 3

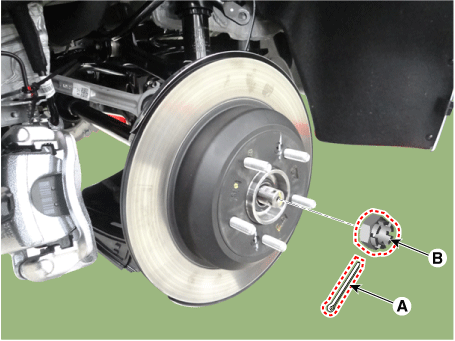

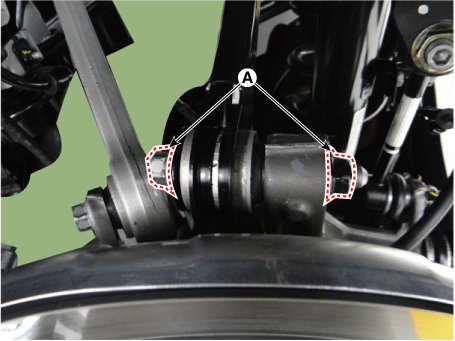

   Снимите шплинт (А) с задней ступицы и ослабьте гайку ступицы (В).



4. 4

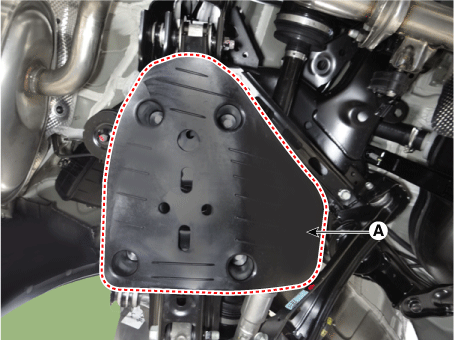

   Снимите заднюю крышку нижнего рычага (А).



5. 5

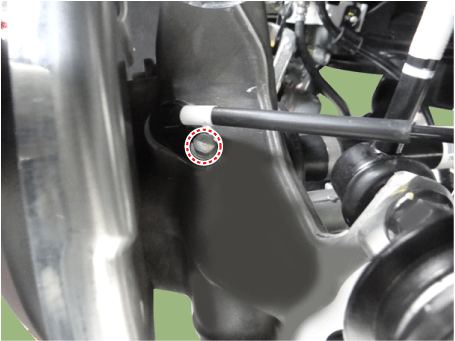

   Снимите датчик скорости вращения колеса.

   Момент затяжки : 6,9–10,8 Н·м



6. 6

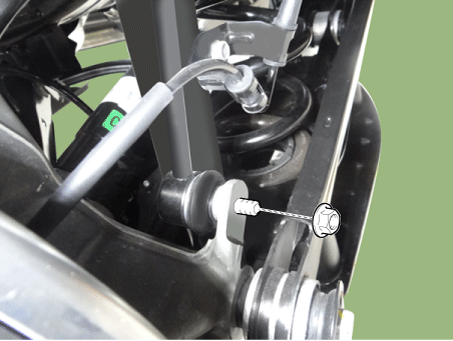

   Ослабьте гайку стойки стабилизатора и отделите заднюю ось.

   Момент затяжки : 98,1–118 Н·м



7. 7

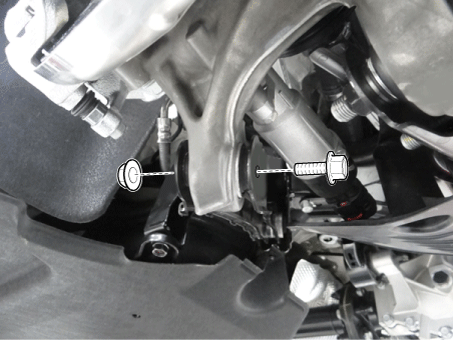

   Ослабьте болт и гайку заднего нижнего рычага, а затем отделите задний нижний рычаг. рычаг от задней оси.

   Момент затяжки : 156,9–176 Н·м



8. 8

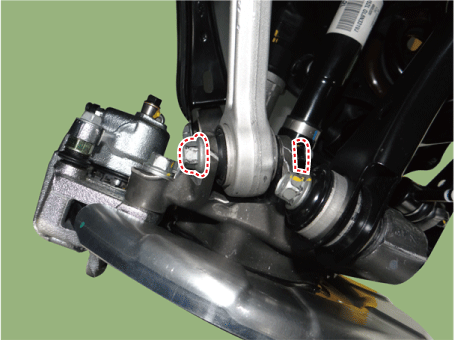

   Ослабьте гайку и болт, а затем отделите продольный рычаг от задней части. ось.

   Момент затяжки : 117,7–132 Н·м



9. 9

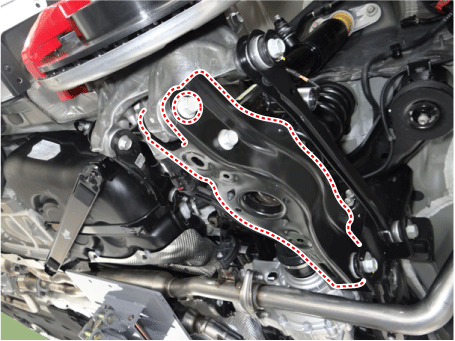

   Ослабьте болт (А) и затем отделите задний вспомогательный рычаг от заднего ось.

   Момент затяжки : 117,7–132 Н·м



10. 10

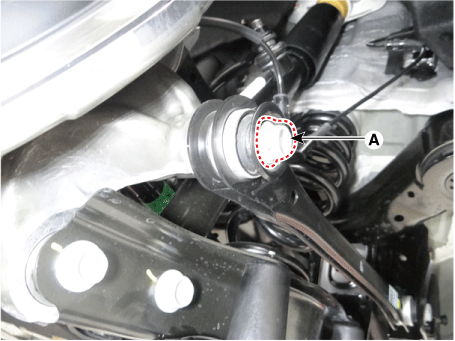

    Ослабьте болт и гайку, а затем снимите заднюю часть заднего верхнего рычага с задний мост.

    Момент затяжки : 117,7–132 Н·м



11. 11

    Ослабьте задний болт и гайку (A) заднего верхнего рычага, а затем отделите заднюю задняя часть плеча.

    Момент затяжки : 117,7–132 Н·м



12. 12

    Отделите задний приводной вал от поворотного кулака.



13. 13

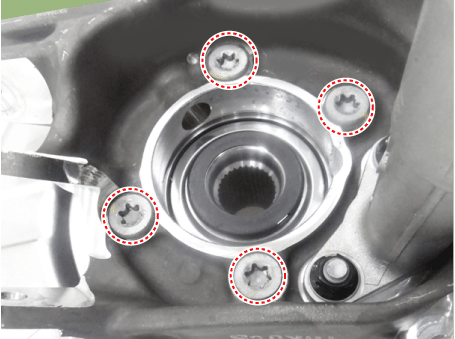

    Ослабьте болты и снимите заднюю ступицу в сборе.

    Момент затяжки : 88,3–108 Н·м



14. 14

    Установите в порядке, обратном снятию.

15. 15

    Проверьте заднюю центровку.

    (См. Система подвески — «Выравнивание»)

осмотр

1. 1

   Проверьте ступицу на наличие трещин и шлицы на износ.

2. 2

   Проверьте балку заднего моста на наличие трещин.
