Указатель уровня масла и трубка

Процедуры ремонта

Снятие и установка

1. 1

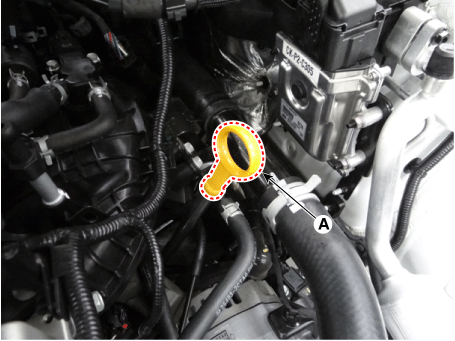

   Снимите указатель уровня масла (А).



2. 2

   Снимите переднюю нижнюю крышку моторного отсека и левую боковую крышку.

   (См. Двигатель и трансмиссия в сборе — «Под крышкой моторного отсека»)

3. 3

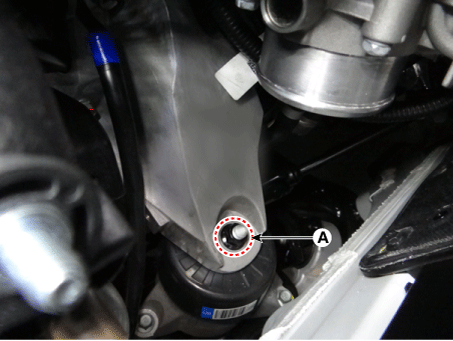

   Снимите гайку опорного кронштейна левой подвески двигателя (А).

   Момент затяжки : 63,7–83 Н·м



4. 4

   Снимите генератор.

   (См. Электрическая система двигателя — «Генератор»)

5. 5

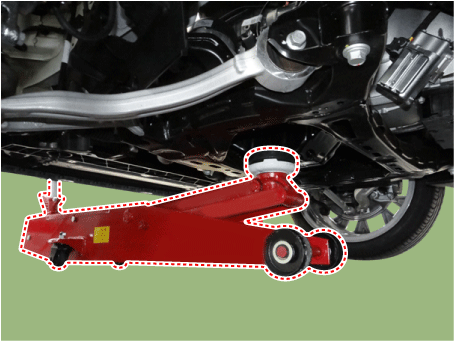

   Установите домкрат на край верхнего масляного поддона, чтобы поддержать двигатель.



6. 6

   Снимите левый опорный кронштейн двигателя (А).

   Момент затяжки : 49,0–64 Н·м



7. 7

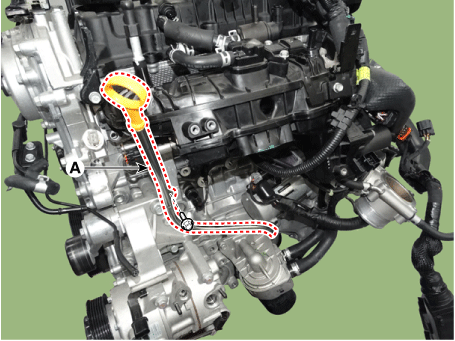

   Снимите трубку уровня масла (А).

   Момент затяжки : 9,8–11,8 Н·м



8. 8

   Установите в порядке, обратном снятию.
