Kia Stonic: аудио/антенна на крыше

Руководство по ремонту Kia Stonic (YB) / Электрическая система / Аудио / Антенна на крыше

Компоненты и обзор компонентов

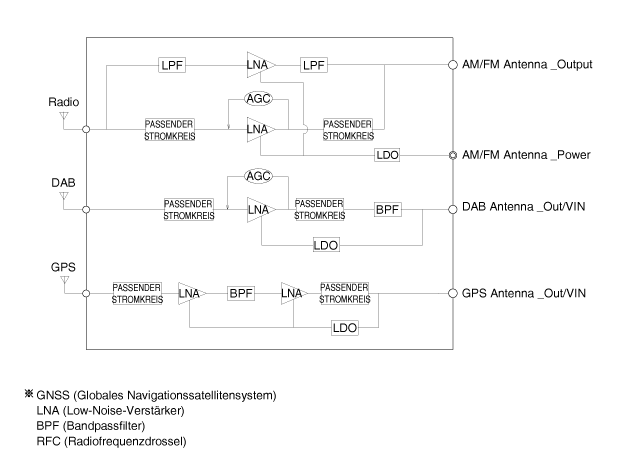

ОБЗОР КОМПОНЕНТОВ

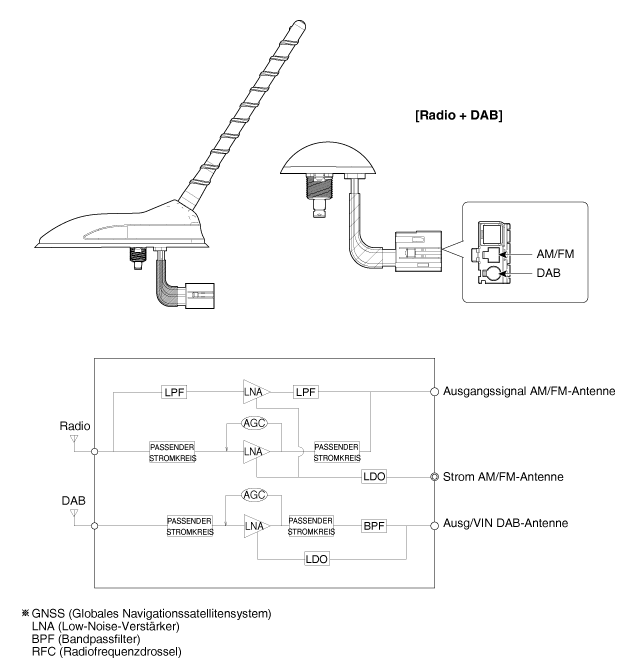

[Антенна на крыше (радио + DAB)]

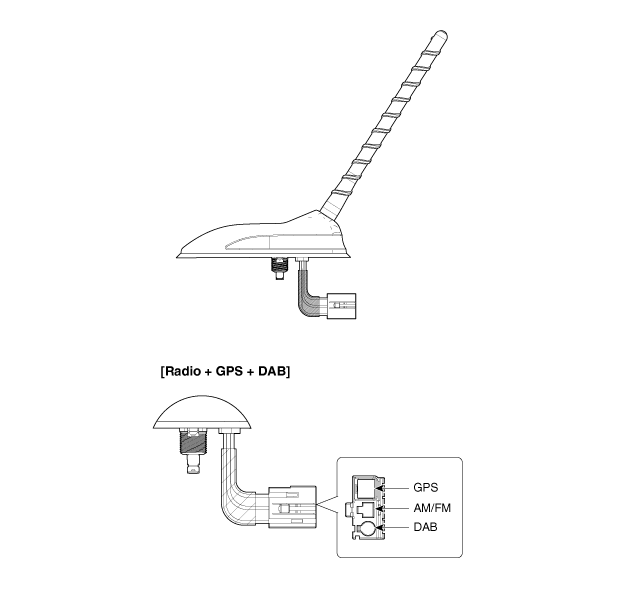

[Антенна на крыше (радио + GPS + DAB)]

процедуры ремонта

расширение

КРЫШНАЯ АНТЕННА

1.	Отсоедините кабель заземления аккумуляторной батареи.

2.	Снять обивку крыши. (См. Тело — «Заголовок»)

3.	Отсоедините разъем антенны на крыше (А).

4.	Ослабьте крепежную гайку (А) и снимите антенну на крыше (В).

монтаж

антенна на крыше

1.	Подключить антенну на крыше.

2.	Подсоедините разъемы антенны на крыше и радиоантенны.

3.	Установить хедлайнер.

Подключите отрицательный (-) полюс батареи.

•	Убедитесь, что кабели и разъемы правильно подключены являются.

•	Проверьте аудиосистему на предмет нормальной работы.

ТЕСТ

АНТЕННЫЙ КАБЕЛЬ

1.	Проверьте целостность цепи между центральными полюсами антенного кабеля.

2.	Проверьте целостность цепи между внешними полюсами антенного кабеля. Это должна иметь преемственность.

3.	Если непрерывности нет, замените кабель антенны.

4.	Проверьте целостность цепи между центральным полюсом (A) и внешним полюсом (B) антенный кабель. Не должно быть преемственности.

5.	Если есть целостность, замените кабель антенны.
