Kia Stonic: аудио/пульт для аудиосистемы

Руководство по ремонту Kia Stonic (YB) / Электрическая система / Аудио / Дистанционное управление аудиосистемой

Компоненты и обзор компонентов

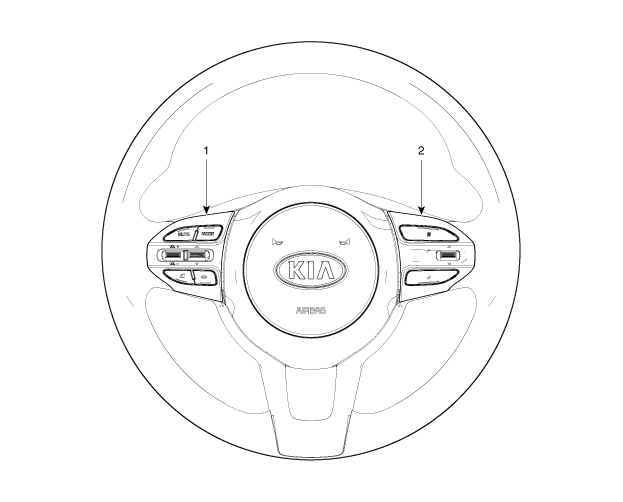

ОБЗОР КОМПОНЕНТОВ

1. Переключатель дистанционного управления слева
(аудио + громкая связь + голос)

2. Переключатель дистанционного управления справа
(круиз-контроль + бортовой компьютер)

Схематические изображения

принципиальная электрическая схема

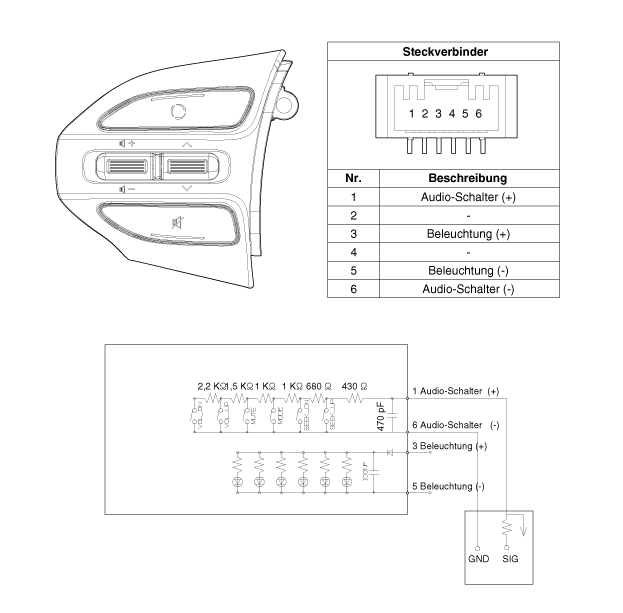

[Аудио]

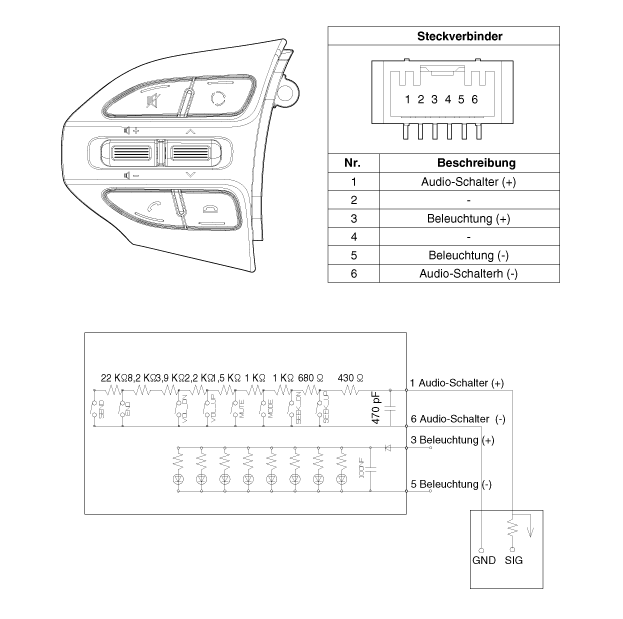

[Аудио + Bluetooth]

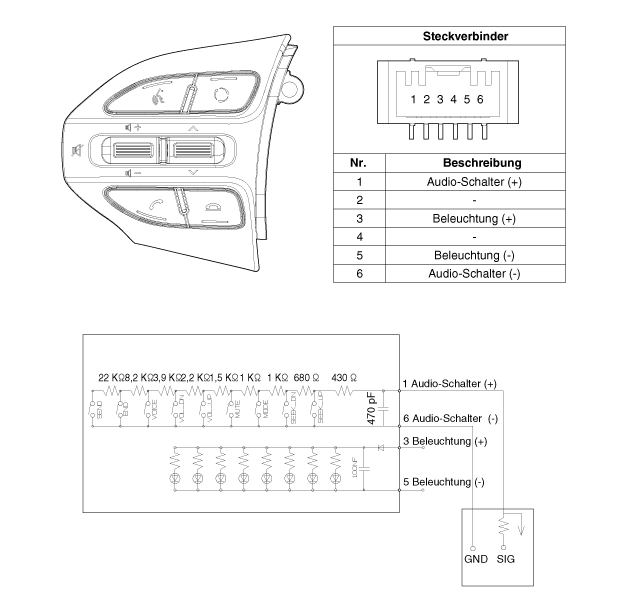

[Аудио + Bluetooth + Голос]

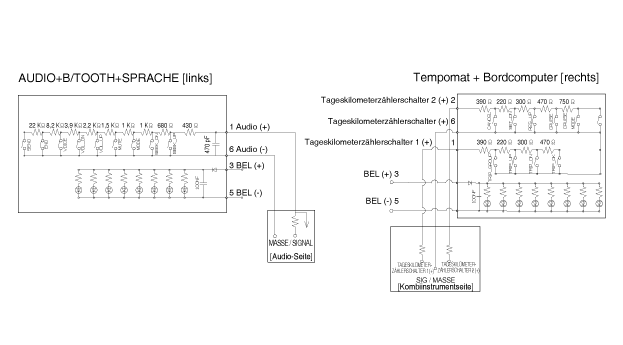

[путешествие]

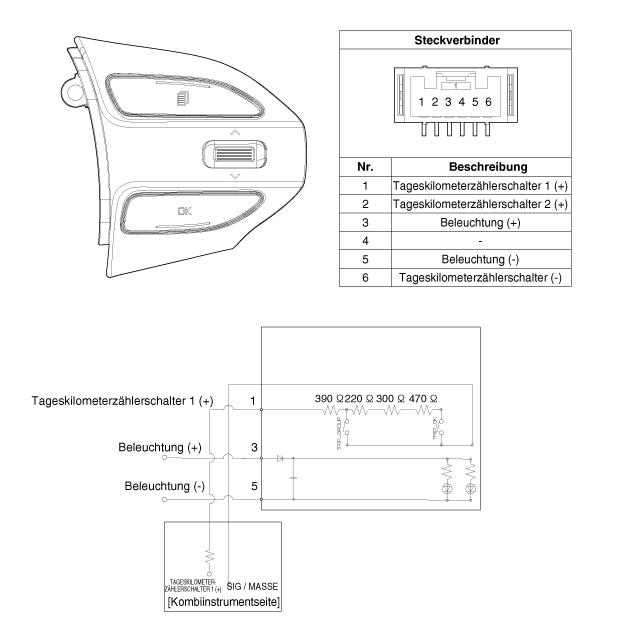

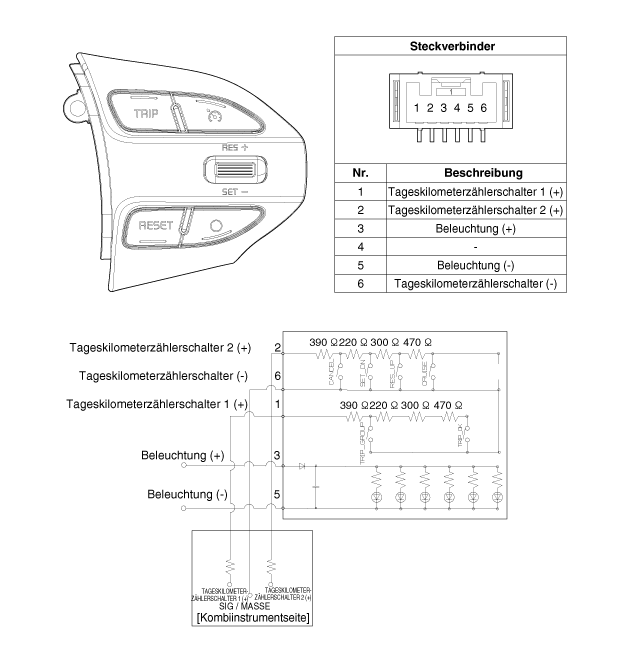

[Счетчик пройденного пути + ACC (2 кнопки)]

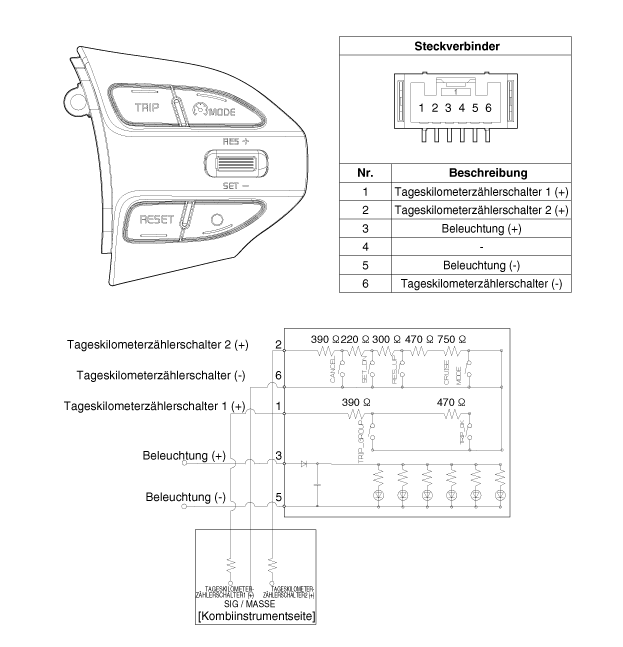

[счетчик пройденного пути + ACC + SLD (2 Ключи)]

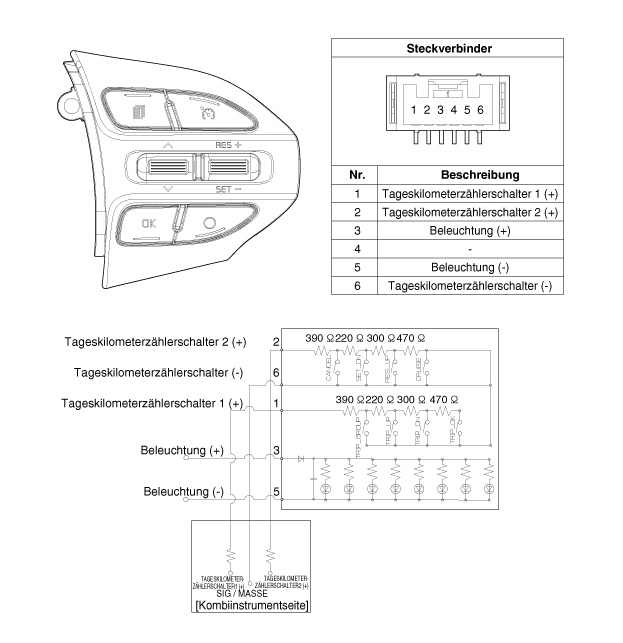

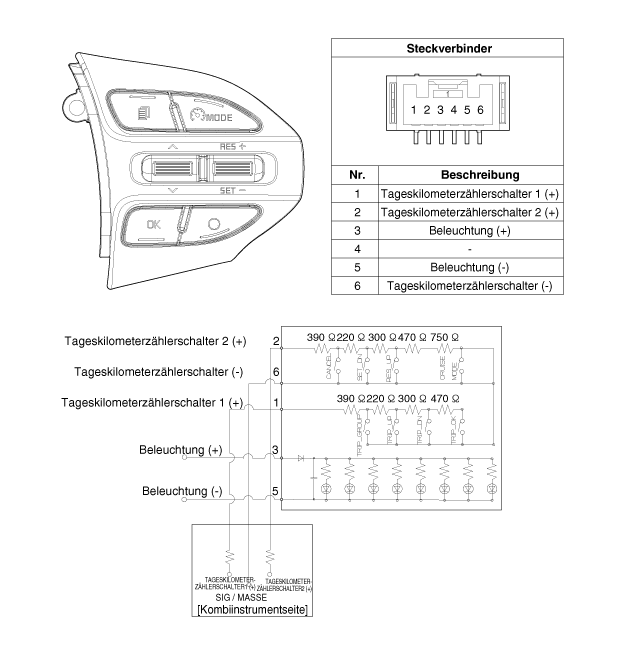

[Счетчик пройденного пути + ACC (4 кнопки)]

[Счетчик пройденного пути + ACC + SLD (4 Ключи)]

процедуры ремонта

расширение

1.	Отсоедините кабель заземления аккумуляторной батареи.

2.	Снимите рулевое колесо. (См. Рулевое управление — «Руль»)

3.	Ослабьте крепежные винты и снимите пульт дистанционного управления на рулевом колесе (А). (ЛЕВЫЙ) (НАПРАВО)

4.	Отсоедините разъем дистанционного управления на рулевом колесе (А). (ЛЕВЫЙ) (НАПРАВО)

монтаж

1.	Подсоедините разъем дистанционного управления на рулевом колесе.

2.	Установить пульт на руль.

3.	Установите рулевое колесо и модуль подушки безопасности водителя.

4.	Подключите отрицательный (-) полюс батареи.

ТЕСТ

Проверьте сопротивление между клеммами в каждом положении переключателя (LH).

[Л: Аудио + громкая связь + язык]

Выключатель	Затыкать ЗАЖИМ	Сопротивление (±3%)
предварительный поиск	1,6	430 Ом
ПОИСК		1,11 кОм
режим		2,11 кОм
НЕМОЙ		3,11 кОм
Объем (-)		4,61 кОм
Объем (-)		6,81 кОм
ГОЛОС		10,71 кОм
Конец		18,91 кОм
ОТПРАВЛЯТЬ		40,91 кОм

Для сопротивления между клеммами в каждом положении переключателя (справа) тест.

[П: круиз-контроль + счетчик пройденного пути]

Выключатель	Затыкать ЗАЖИМ	Сопротивление (±3%)
Отмена	2,6	390 Ом
НАБОР/-		610 Ом
РЭС/+		910 Ом
Круиз-контроль ВКЛ/ВЫКЛ		1,38 кОм
Круиз-контроль и ограничение скорости ВКЛ/ВЫКЛ режим круиз-контроля		2,13 кОм
Глава	1,6	390 Ом
Счетчик пройденного пути вверх		610 Ом
Счетчик пройденного пути вниз		910 Ом
ОК/по умолчанию		1,38 кОм
