Kia Stonic: Система охлаждения / датчик температуры охлаждающей жидкости
Компоненты и обзор компонентов

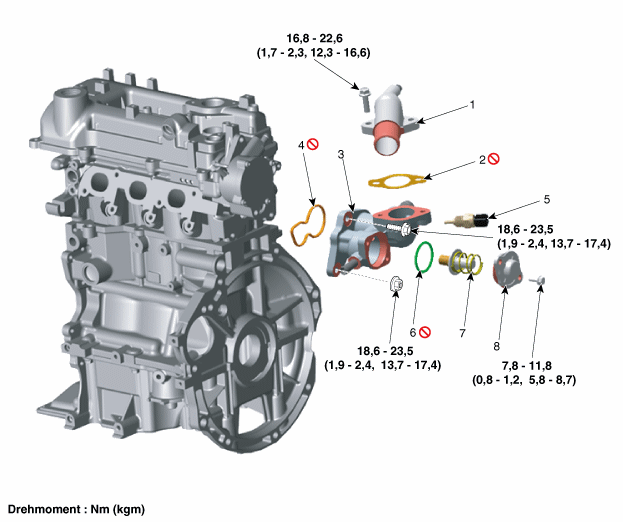

| ОБЗОР КОМПОНЕНТОВ |
|
1. Штуцер охлаждающей жидкости
2. Уплотнительное кольцо 3. Блокировка корпуса термостата. 4. Корпус термостата с резиновым уплотнением. |
5. Датчик температуры охлаждающей жидкости
6. Крышка термостата с уплотнительным кольцом 7. Блок термостата 8. Блокировать термостатическую крышку. |
процедуры ремонта
| расширение |
| 1. |
Отсоедините отрицательный полюс от аккумулятора. |
| 2. |
Снимите нижнюю крышку моторного отсека. (См. Двигатель и трансмиссия — «Под крышкой моторного отсека») |
| 3. |
Слейте охлаждающую жидкость. (См. Система охлаждения — «Охлаждающая жидкость») |
| 4. |
Отсоедините воздухозаборный шланг. (См. Система впуска и выпуска — «Воздухоочиститель») |
| 5. |
Отсоедините верхний шланг радиатора (А).
|
| 6. |
Отсоедините выпускной шланг отопителя (А).
|
| 7. |
Отсоедините шланг охлаждающей жидкости (А).
|
| 8-й. |
Отсоедините разъем датчика температуры охлаждающей жидкости (А) и разъем провода. и снимите хомуты жгута проводов. Затем кронштейны разъема вокруг снимите блок температуры охлаждающей жидкости вокруг.
|
| 9. |
Снимите регулятор температуры охлаждающей жидкости (А) с резиновым уплотнением (В).
|
| 10 |
Установка производится в порядке, обратном снятию. |
насос охлаждающей жидкости
Компоненты и обзор компонентов
ОБЗОР КОМПОНЕНТОВ
1. Шкив насоса охлаждающей жидкости
2. Насос охлаждающей жидкости
3. КОЛЬЦО
процедуры ремонта
Э...
термостат
Компоненты и обзор компонентов
ОБЗОР КОМПОНЕНТОВ
1. Впускной порт охлаждающей жидкости
2. Термостат
3. Корпус термостата
4. уплотнительное кольцо
5. Линия нагревателя
...
