Kia Stonic: система охлаждения/насос охлаждающей жидкости

Руководство по ремонту Kia Stonic (YB) / механика двигателя / система охлаждения / насос охлаждающей жидкости

Компоненты и обзор компонентов

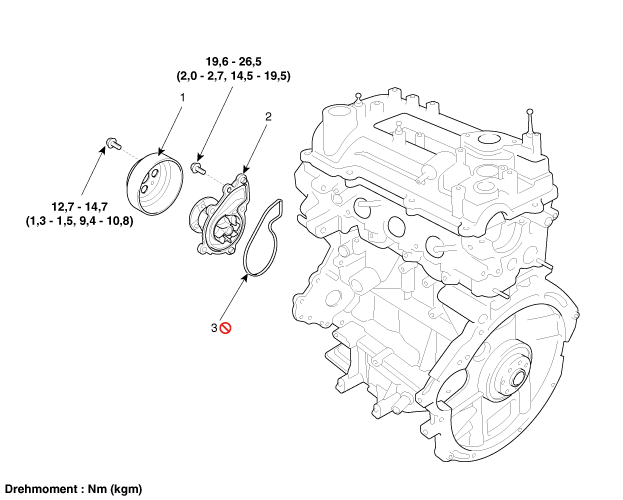

ОБЗОР КОМПОНЕНТОВ

1. Шкив насоса охлаждающей жидкости
2. Насос охлаждающей жидкости

3. КОЛЬЦО

процедуры ремонта

установка и удаление.

1.	Отсоедините кабель заземления аккумуляторной батареи.

2.	Снимите нижнюю крышку моторного отсека. (См. Двигатель и трансмиссия — «Под крышкой моторного отсека»)

3.	Слейте охлаждающую жидкость. (См. Система охлаждения — «Охлаждающая жидкость»)

4.	Снимите приводной ремень. (См. Система приводных ремней — «Приводной ремень»)

Снимите шкив масляного насоса охлаждающей жидкости (А).

Момент затяжки:

12,7~14,7 Нм (1,3~1,5 кгм)

Снимите насос охлаждающей жидкости (А) с уплотнительным кольцом.

Момент затяжки:

19,6~26,5 Нм (2,0~2,7 кгм)

Используйте новое уплотнительное кольцо при установке насоса охлаждающей жидкости.

7.	Установка производится в порядке, обратном снятию.

8-й.	Заполните радиатор охлаждающей жидкостью. (См. Система охлаждения — «Охлаждающая жидкость»)

9.	Запустите двигатель и проверьте наличие утечек.

ТЕСТ

1.	Осмотрите все компоненты насоса на наличие трещин, повреждений или износа. При необходимости замените насос охлаждающей жидкости.

2.	Подшипник на предмет повреждений, необычного шума и жесткости Проверить вращение. При необходимости замените насос охлаждающей жидкости.

Проверьте наличие утечек охлаждающей жидкости. Если охлаждающая жидкость из вентиляционного отверстия вытекает, уплотнение повреждено. В этом случае масляный насос охлаждающей жидкости и Замените уплотнение.

Утечка охлаждающей жидкости является нормальным явлением, хотя и в незначительной степени. вентиляционное отверстие.

Поиск неисправностей

СИМПТОМЫ

ВОЗМОЖНЫЕ ПРИЧИНЫ

мера

Утечка охлаждающей жидкости двигателя

•	Из вентиляционного отверстия масляного насоса охлаждающей жидкости

ПРОВЕРИТЬ ВИЗУАЛЬНО

•	Проверьте наличие утечек после прогрева примерно через 10 минут.

•	Если охлаждающая жидкость продолжает вытекать, насос охлаждающей жидкости необходимо заменить. становиться.

•	Когда течь устранена, снова прокачайте охлаждающую жидкость. установить. (Не заменяйте насос.)

•	Из прокладок или винтов

•	Винты крепления масляного насоса охлаждающей жидкости затянуты тест.

•	Затяните крепежные винты.

•	Проверьте на наличие повреждений уплотнений или попадания пыли.

•	Замените прокладку и вытрите пыль.

•	С внешней поверхности масляного насоса охлаждающей жидкости

•	Проверьте насос охлаждающей жидкости на наличие дефектов материала или трещин.

•	Проверить насос охлаждающей жидкости на наличие дефектов материала или трещин и при необходимости заменить. заменять.

Торопиться

•	Из лагерей

•	От механических уплотнений

•	Крыльчатка неисправна

Осмотр стетоскопом

•	После запуска двигателя проверьте шум стетоскопом.

•	Если шума не слышно, повторно используйте насос охлаждающей жидкости. (не заменять).

•	Если слышен шум от масляного насоса охлаждающей жидкости, приводной ремень удалите и проверьте еще раз.

Проверка после снятия приводного ремня

•	После снятия насоса охлаждающей жидкости и снятия приводного ремня проверьте шум еще раз.

•	Если слышен шум, снова используйте водяной насос. Проверьте другие детали трансмиссии.

•	Если шума нет, замените насос охлаждающей жидкости новым.

Проверка после снятия насоса охлаждающей жидкости

•	После снятия насоса охлаждающей жидкости и снятия приводного ремня проверьте шум еще раз.

•	При возникновении неисправности замените водяной насос на новый.

перегрев

•	Крыльчатка повреждена

•	Свободное рабочее колесо

рабочее колесо ослаблено

•	Заржавевшая лопасть крыльчатки

•	Проверьте охлаждающую жидкость.

•	Плохое качество охлаждающей жидкости / техническое обслуживание

•	Рабочее колесо отсоединено от вала

•	Замените насос охлаждающей жидкости.
