Kia Stonic: двойное сцепление / вилка выключения сцепления и выжимной подшипник

Руководство по ремонту Kia Stonic (YB) / Система DCT (трансмиссия с двойным сцеплением) / Двойная муфта / Вилка выключения сцепления и выжимной подшипник

Компоненты и обзор компонентов

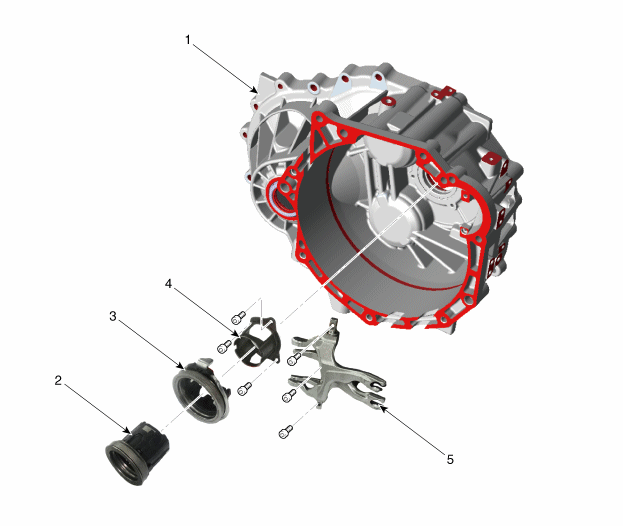

ОБЗОР КОМПОНЕНТОВ

1. Картер сцепления
2. Вставьте подшипник 2 (прямой)
3. Вставьте подшипник 1 (нечетный)

4. Вставьте опорную втулку.
5. Вилка включения сцепления


процедуры ремонта
расширение
1.

Снимите коробку передач с двойным сцеплением с автомобиля.

(См. Система DCT — «DCT»).

2.

Снимите двойное сцепление.

(См. Двойное сцепление - «Двойное сцепление»)

3.

Снимите подшипники выключения сцепления 1 (В) и 2 (А).

4.

Снимите вилку включения сцепления (А) и втулку подшипника включения (В).

монтаж

Проверьте состояние установки установочных штифтов (А).

1.

Нанесите смазку на конец вилки.

Специфицированная смазка: смазка для тяжелых условий эксплуатации автомобилей.

Количество: 0,1~0,2 г

2.

Соберите зацепляющую вилку (А) и опорную втулку (В) вместе.

Момент затяжки:

9,8~11,8 Нм (1,0~1,2 кгм)

•

Установите вилку зацепления точно на установочный штифт.

•

Временно затяните каждый болт, затем до указанного Затяните момент затяжки.

3.

Установите выжимной подшипник 1 (А).

Совместите пластиковую направляющую подшипника и зацепляющую вилку 1.

4.

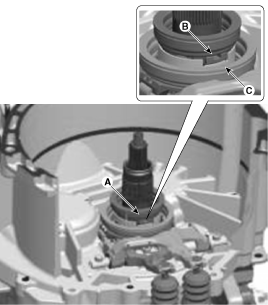

Установите выжимной подшипник 2 (А).

Убедитесь, что пластиковый стопор подшипника (В) сидит во втулке (С).

5.

Установите коробку передач с двойным сцеплением.

(См. Двойное сцепление - «Двойное сцепление»)

6.

Установите коробку передач с двойным сцеплением на автомобиль.

(См. Система DCT — «DCT»).

7.

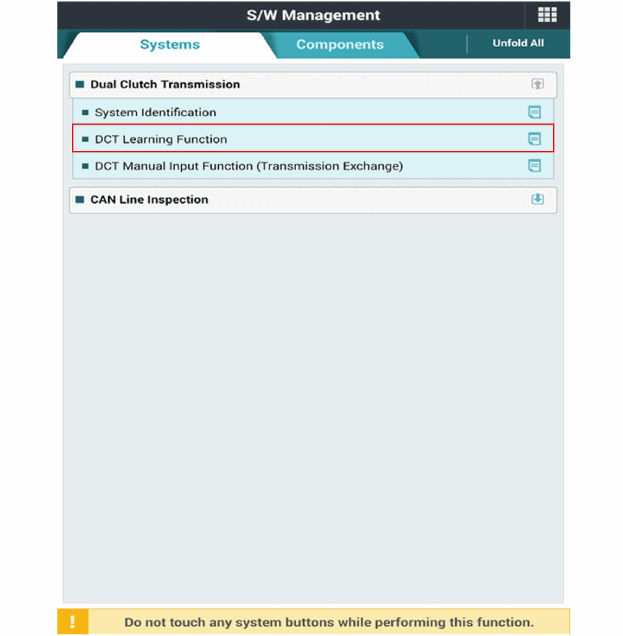

Процедура программирования точки нажатия сцепления с помощью выполнить КДС.
