Kia Stonic: система сцепления / линия сцепления
Компоненты и обзор компонентов

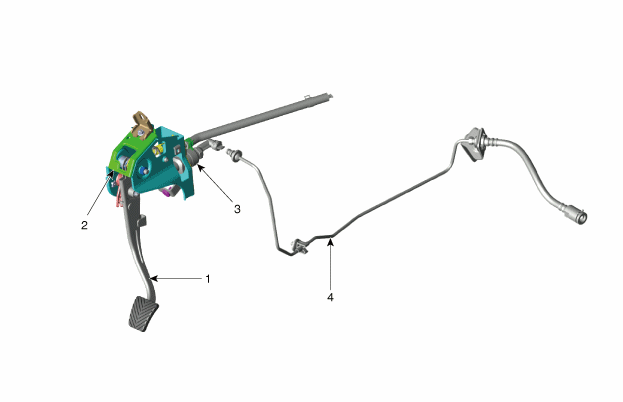

| ОБЗОР КОМПОНЕНТОВ |
| [Бензин 1.2, 1.4] |
|
1. Педаль сцепления
2. Выключатель сцепления/выключатель зажигания |
3. Главный цилиндр
4. Соединительная трубка |

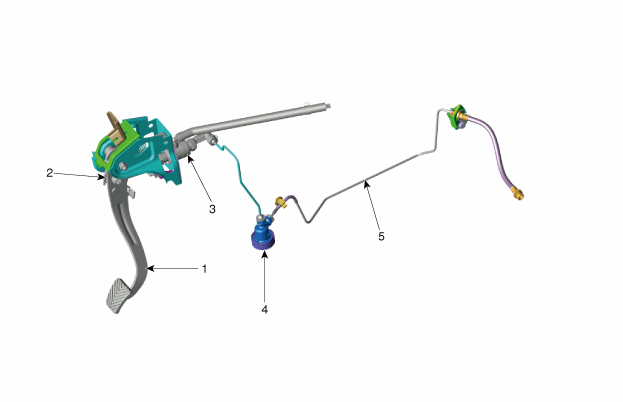

| [Бензин 1.0, Дизель 1.6] |
|
1. Педаль сцепления
2. Выключатель сцепления/выключатель зажигания 3. Главный цилиндр |
4. Регулятор сцепления
5. Линия сцепления |
процедуры ремонта
| расширение |
| 1. |
Снимите блок воздушного фильтра. G 1,2 MPI (см. Механика двигателя - «Воздухоочиститель») G 1.4 MPI (см. Механика двигателя - «Воздухоочиститель») G 1.0 T-GDI (см. механику двигателя - «Воздушный фильтр») D 1.6 NEW U TCI (см. раздел "Механика двигателя" - "Воздушный фильтр") |
| 2. |
Снимите аккумулятор и держатель аккумулятора с автомобиля. G 1.2 MGI (см. Электрооборудование двигателя — «Аккумуляторная батарея») G 1.4 MPI (см. главу EE — «Аккумулятор») G 1.0 T-GDI (см. раздел «Электрооборудование двигателя» — «Аккумуляторная батарея») D 1.6 NEW U TCI (см. Электрика двигателя — «Аккумуляторная батарея») |
| 3. |
Выньте ЭБУ. G 1,2 MPI (см. раздел «Органы управления двигателем/топливная система» — «Модуль управления двигателем»). (ЕСМ)") G 1,4 MPI (см. раздел «Органы управления двигателем/топливная система» — «Модуль управления двигателем»). (ЕСМ)") G 1.0 T-GDI (см. Органы управления двигателем/топливная система — «Модуль управления двигателем»). (ЕСМ)") D 1.6 NEW U TCI (см. блок управления двигателем/топливная система — «Блок управления двигателем (ЕСМ)") |
| 4. |
Снимите топливный фильтр. [Только дизель 1.6] D 1.6 NEW U TCI (см. Управление двигателем/топливная система — «Топливный фильтр») |
| 5. |
Отсоедините шланг сцепления (А) от главного цилиндра сцепления.
|
| 6. |
Снимите скобу (А) с трубки сцепления.
|
| 7. |
Ослабьте гайку (А) и снимите зажим (В).
|
| монтаж |
| 1. |
Установка производится в порядке, обратном снятию. |
| 2. |
После установки и добавления тормозной жидкости Процедура прокачки выполнять. [Бензин 1.0 T-GDI/1.2/1.4] (См. Цилиндр выключения сцепления — «Регулировка») [Дизель 1.6] (См. Концентрический рабочий цилиндр — «Регулировка») |
контроллер
Компоненты и обзор компонентов
ОБЗОР КОМПОНЕНТОВ
[Бензин 1.0, Дизель
1,6]
1. Педаль сцепления
2. Выключатель сцепления/выключатель зажигания
3. Главный цилиндр
...
рабочий цилиндр сцепления
процедуры ремонта
расширение
1.
Снимите болты (А) и гайку (В), затем снимите цилиндр в сборе (С).
Удалять.
Момент затяжки:
(А) 14,7~...
