Kia Stonic: Motor- und getriebeeinehit / Motoraufhängung

Ремонт Kia Stonic (YB) / Мотомеханик / Motor- und getriebeeinehit / Motoraufhängung

Bauteile und bauteile-Übersicht

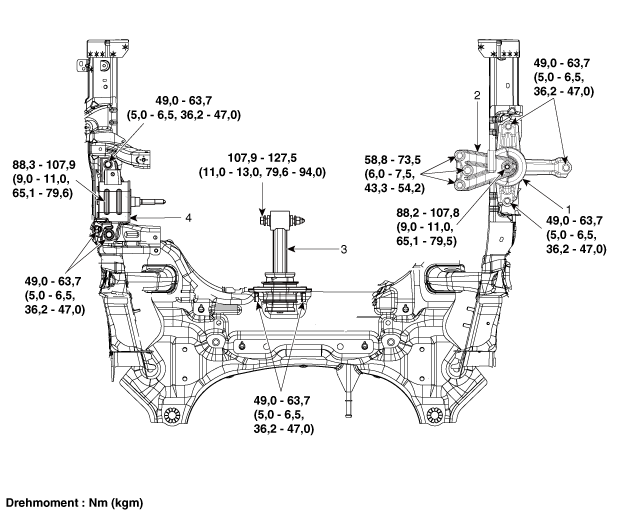

BAUTEILE-ÜBERSICHT

1. Motoraufhängung
2. Мотортрегер

3. Wellenhalterung
4. Halterung der Getriebebebefestigung

Репаратурверфарен

Эйн-унд Аусбау.

Motoraufhängung

1.	Untere Motorraumabdeckung abbauen. (Siehe Motor und Getriebe - "Untere Motorraumabdeckung")

Wagenheber zur Abstützung des Motors an der Kante der unteren Ölwanne ансетцен.

Einen Gummiblock zwischen Heber und Ölwanne legen, um Beschädigungen der Ölwanne zu vermeiden.

Motorträger (A) ausbauen.

Anzugsdrehmoment:

Муттер (Б):

88,2 ~ 107,8 Нм (9,0 ~ 11,0 кгм)

Шраубе (C) и Муттерн (D):

58,8 ~ 73,5 Нм (6,0 ~ 7,5 кгм)

4.	Ausgleichsbehälter ausbauen. (Siehe Kühlsystem - "Ausgleichsbehälter")

Motorträger (A) ausbauen.

Anzugsdrehmoment:

49,0 ~ 63,7 Нм (5,0 ~ 6,5 кгм)

6.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

Роллстангенкламмер

Halterung (A) entfernen.

Anzugsdrehmoment

Шраубе (Б):

49,0 ~ 63,7 Нм (5,0 ~ 6,5 кгм)

Шраубе (К):

107,9 ~ 127,5 Нм (11,0 ~ 13,0 кгм)

Stützlagerhalterung (A) ausbauen.

Anzugsdrehmoment:

49,0 ~ 68,6 Нм (5,0 ~ 7,0 кгм)

3.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

Getriebehalterung

1.	Luftfiltereinheit ausbauen. (Siehe Ansaug- und Abgassystem - "Люфтфильтр")

2.	Batterie und Batteriehalter aus dem Fahrzeug ausbauen. (Siehe Kapitel EE - "Батарейка")

3.	Vordere Motorraum-Unterbodenabdeckung abbauen. (Siehe Motor und Getriebe - "Untere Motorraumabdeckung")

Heber an der Getriebekante ansetzen.

Einen Gummiblock zwischen Heber und Getriebe legen, um Beschädigungen am Getriebe zu vermeiden.

5.	Абдекунг (А) абнемен.

Schrauben (A) der Getriebe-Montagehalterung einsetzen.

Anzugsdrehmoment:

88,2 ~ 107,8 Нм (9,0 ~ 11,0 кгм)

Die Getriebehalterung (A) abnehmen.

Anzugsdrehmoment:

49,0 ~ 63,7 Нм (5,0 ~ 6,5 кгм)

8.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
