Сборка напольной консоли

Компоненты и расположение компонентов

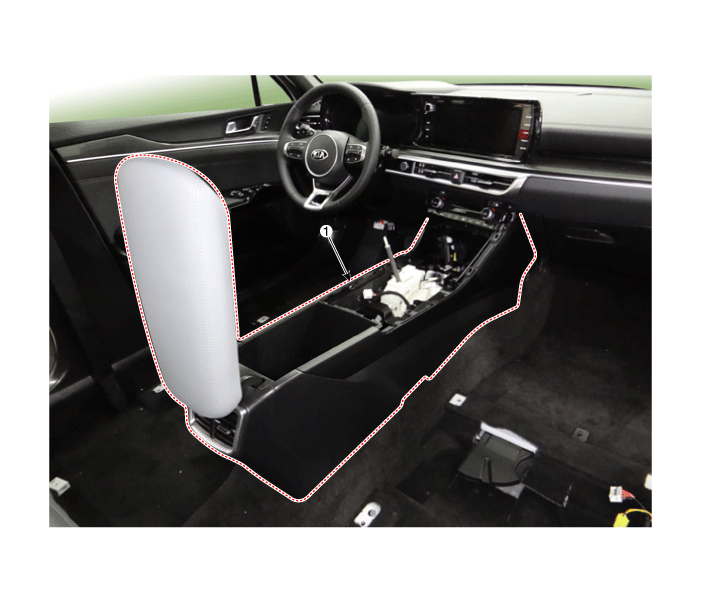

Расположение компонента

Процедуры ремонта

Замена

[Консоль SBC]

1. 1

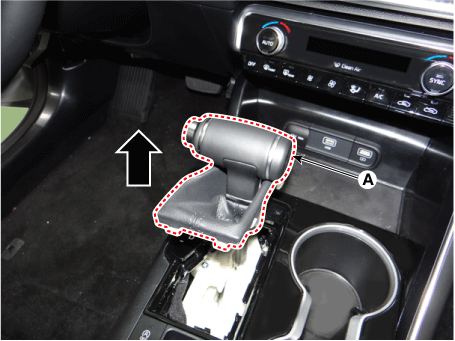

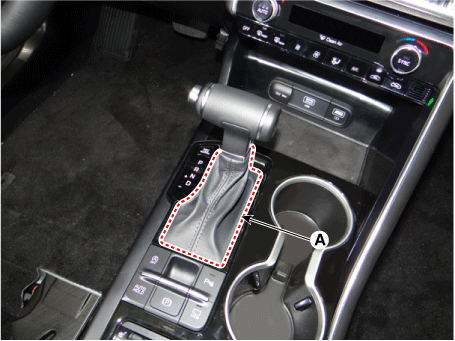

   Снимите ручку переключения передач и пыльники (А), потянув их вверх.





2. 2

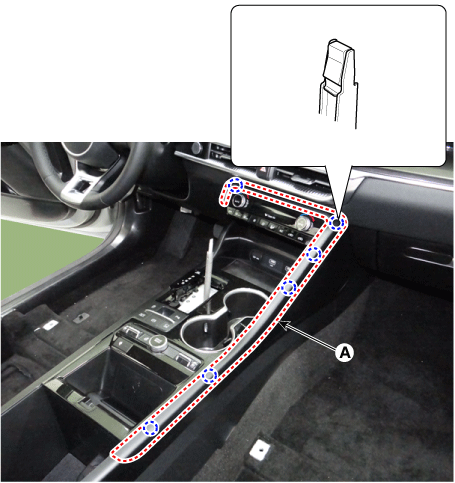

   С помощью отвертки или съемника снимите верхнюю декоративную накладку консоли (А).



3. 3

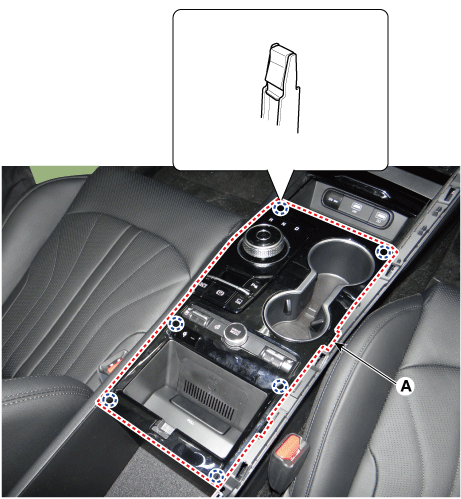

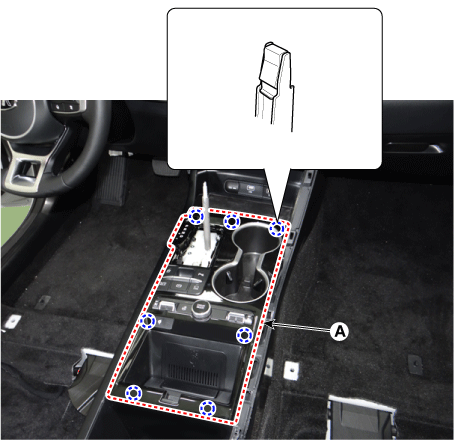

   С помощью отвертки или съемника снимите верхнюю крышку консоли (А).



4. 4

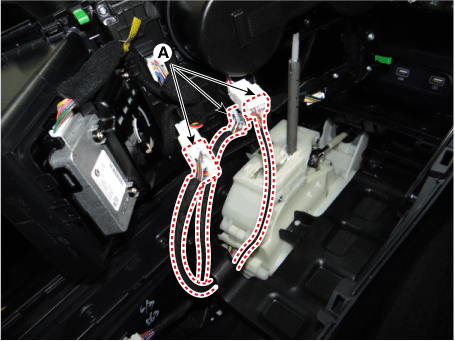

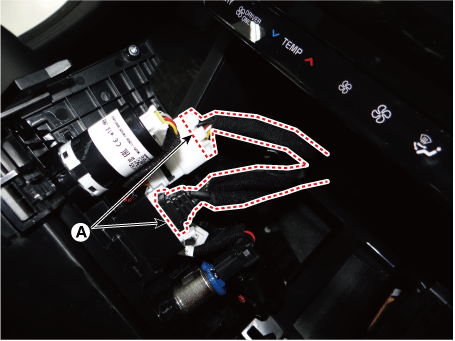

   Отсоедините разъемы (А).



5. 5

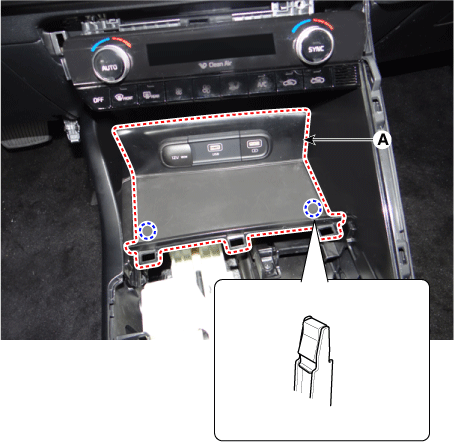

   С помощью отвертки или съемника снимите лоток консоли (A).



6. 6

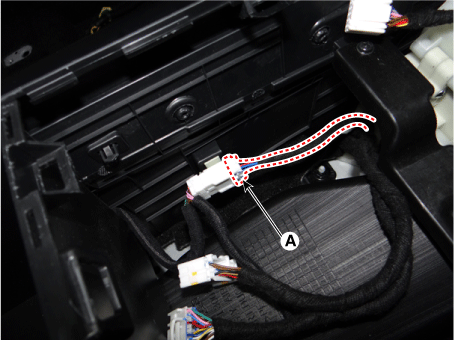

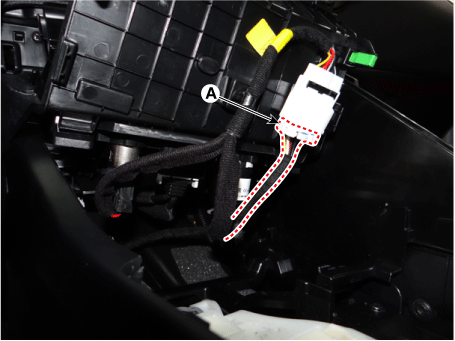

   Отсоедините разъем (А).



7. 7

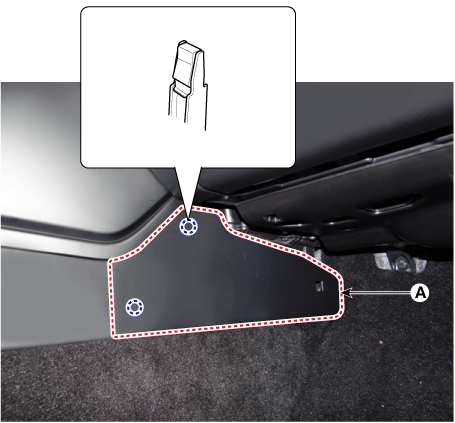

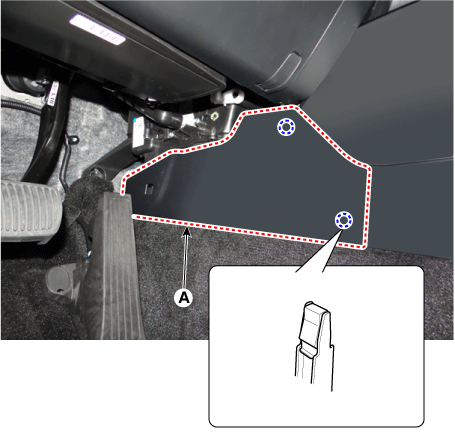

   Снимите боковую крышку консоли (А).

   [левый]



   [Правый]



8. 8

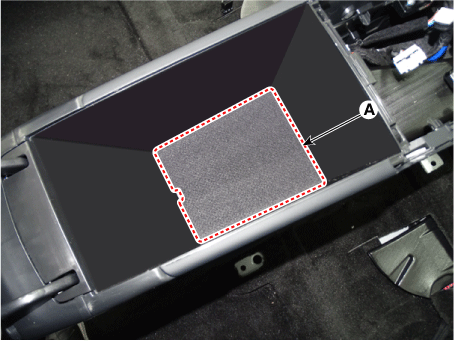

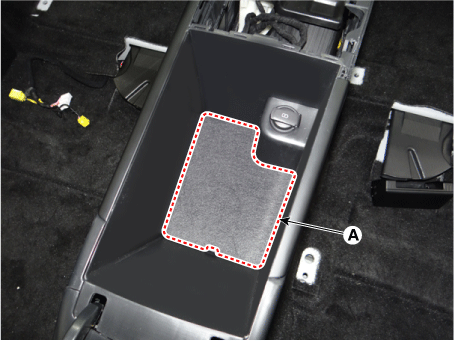

   Снимите накладку ящика для хранения (A).



9. 9

   Отсоедините главный разъем консоли (А).



10. 10

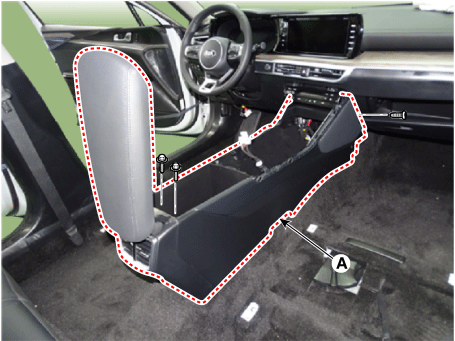

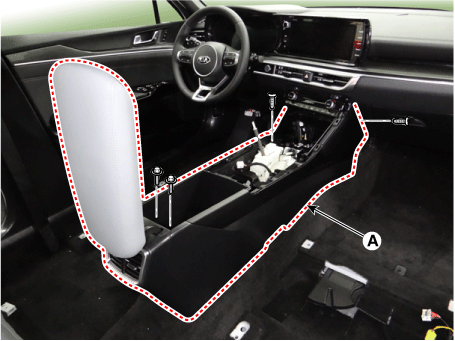

    Ослабив крепежные винты и болты, снимите напольную консоль. сборка (А).

    Момент затяжки :

    6,9–9,8 Н·м (0,7–1,0 кгс·м, 5,0–7,2 фунт-фут, 60,8–86,8 фунт · дюйм)



11. 11

    Для установки выполните процедуру удаления в обратном порядке.

[Консоль SBW]

1. 1

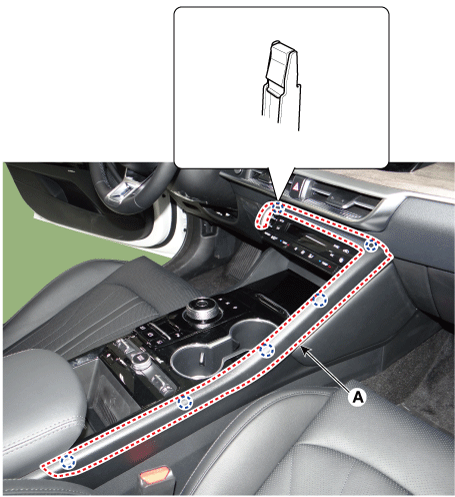

   С помощью отвертки или съемника снимите верхнюю декоративную накладку консоли (А).



2. 2

   С помощью отвертки или съемника снимите верхнюю крышку консоли (А).



3. 3

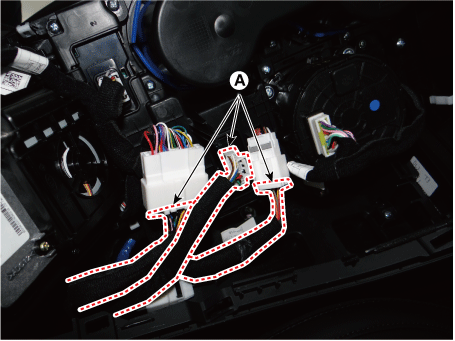

   Отсоедините разъемы (А).



4. 4

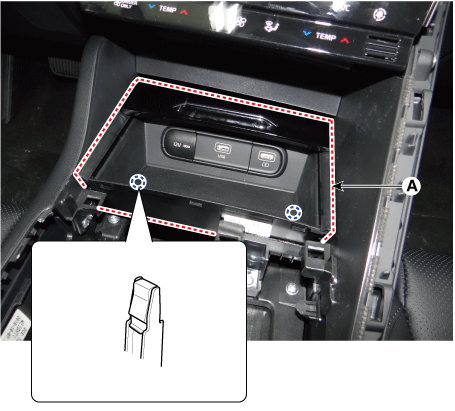

   С помощью отвертки или съемника снимите лоток консоли (A).



5. 5

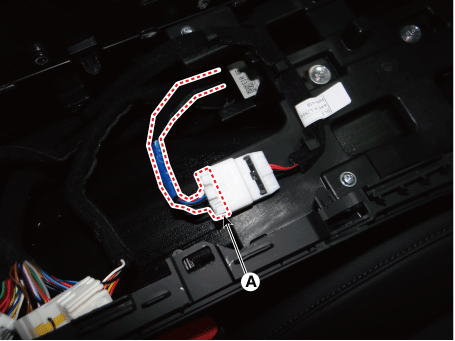

   Отсоедините разъемы (А).



6. 6

   Снимите боковую крышку консоли (А).

   [левый]



   [Правый]



7. 7

   Снимите накладку ящика для хранения (A).



8. 8

   Отсоедините главный разъем консоли (А).



9. 9

   Ослабив крепежные винты и болты, снимите напольную консоль. сборка (А).

   Момент затяжки :

   6,9–9,8 Н·м (0,7–1,0 кгс·м, 5,0–7,2 фунт-фут, 60,8–86,8 фунт · дюйм)



10. 10

    Для установки выполните процедуру удаления в обратном порядке.
