Задняя крышка переднего сиденья

Компоненты и расположение компонентов

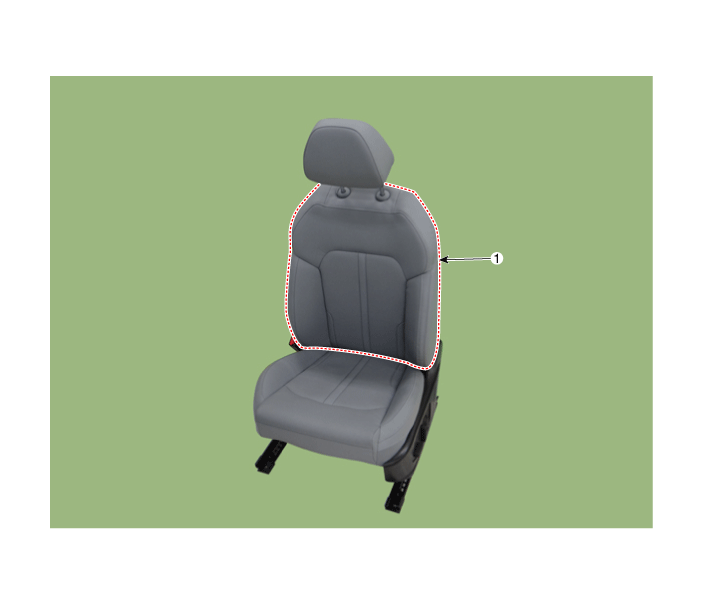

Расположение компонента

Процедуры ремонта

Замена

1. 1

   Снимите переднее сиденье в сборе.

   (См. Переднее сиденье — «Переднее сиденье в сборе»)

2. 2

   Снимите внешний кожух переднего сиденья.

   (См. Переднее сиденье — «Внешний защитный кожух переднего сиденья»)

3. 3

   Снимите внутренний кожух переднего сиденья.

   (См. Переднее сиденье — «Внутренний защитный кожух переднего сиденья»)

4. 4

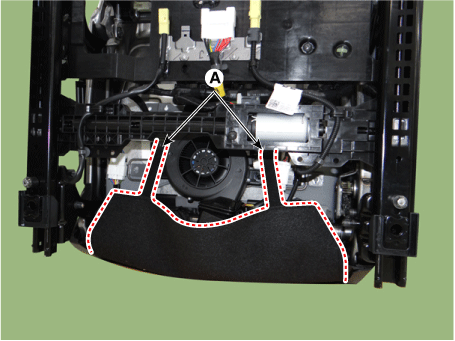

   Снимите нижнюю защиту переднего сиденья (А).



5. 5

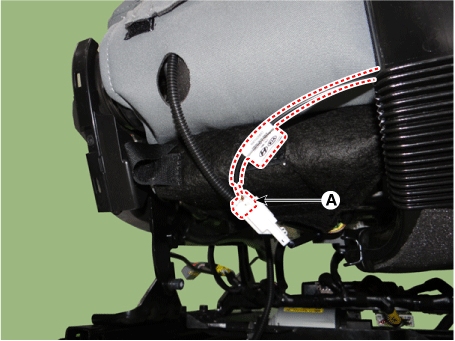

   Отсоедините разъем обогрева переднего сиденья (А).



6. 6

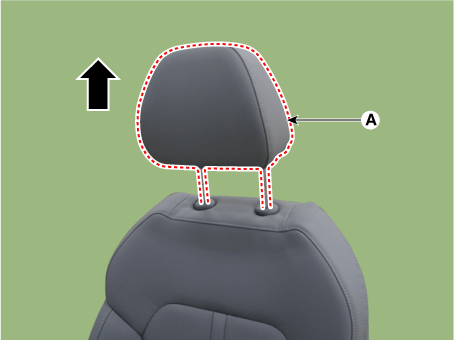

   Снимите подголовник переднего сиденья (А).



7. 7

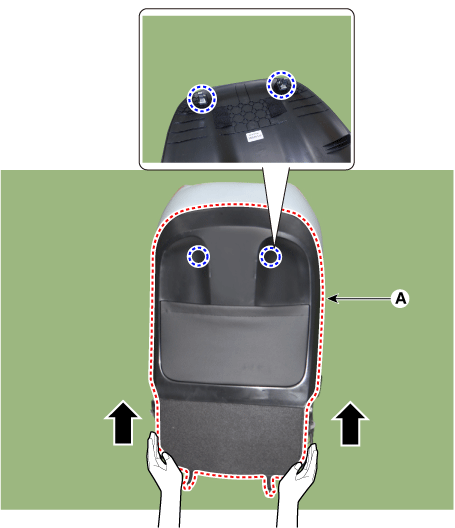

   Снимите спинку переднего сиденья (А).



8. 8

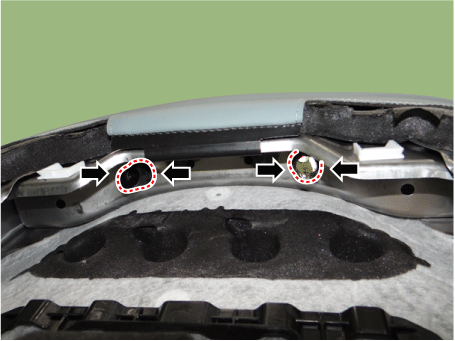

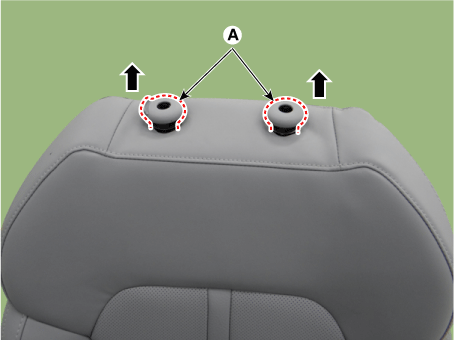

   Нажмите на стопорный штифт и снимите направляющую подголовника переднего сиденья (А).





9. 9

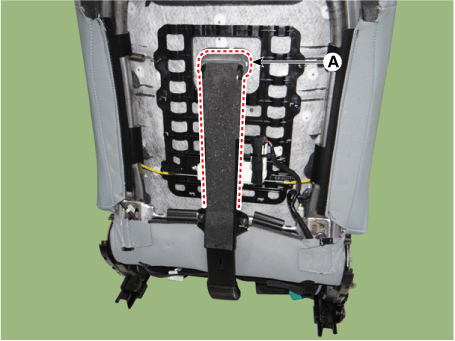

   Ослабьте крепежные винты и снимите воздуховод спинки переднего сиденья (А).



10. 10

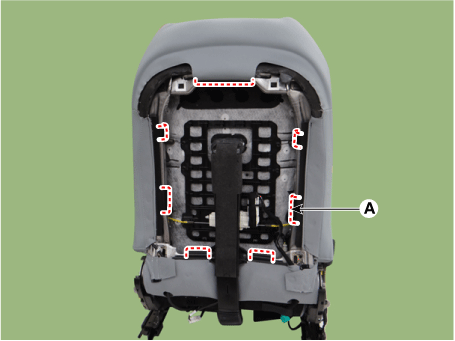

    Снимите защиту спинки переднего сиденья в сборе (А) и снимите переднюю спинка сиденья в сборе с рамой переднего сиденья.



11. 11

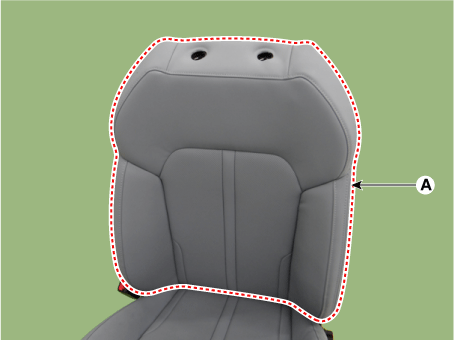

    Снимите спинку переднего сиденья в сборе (А) с рамы спинки переднего сиденья.



12. 12

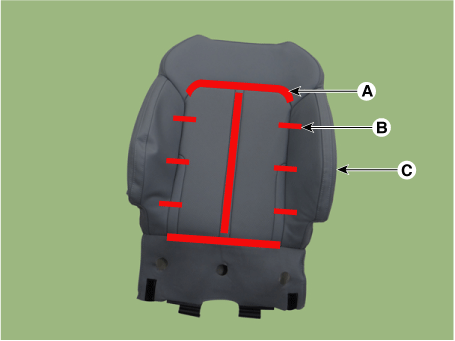

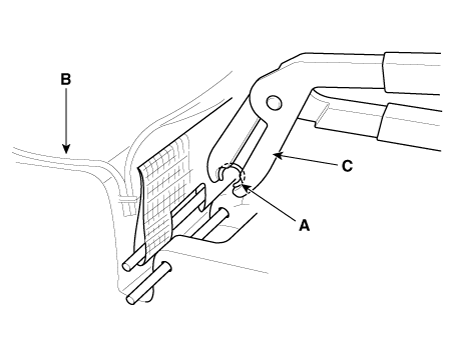

    Удалив застежку-липучку (A) и зажимы-кольца (B) внутри обивку спинки переднего сиденья, снимите обивку спинки сиденья (С).



13. 13

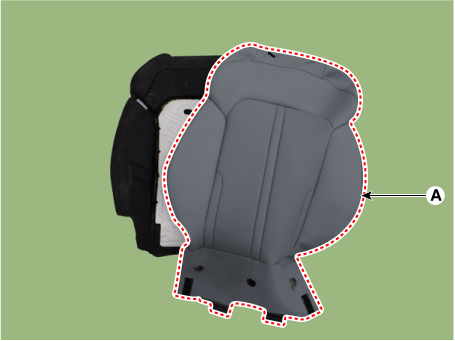

    Снимите обивку спинки переднего сиденья (А) с подушки спинки переднего сиденья.



14. 14

    Для установки выполните процедуру удаления в обратном порядке.
