Чехол на подушку переднего сиденья

Компоненты и расположение компонентов

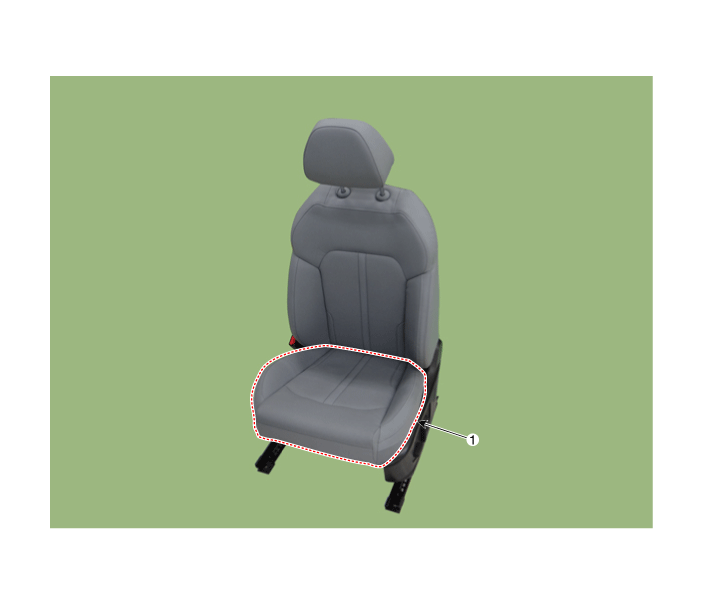

Расположение компонента

Процедуры ремонта

Замена

1. 1

   Снимите переднее сиденье в сборе.

   (См. Переднее сиденье — «Переднее сиденье в сборе»)

2. 2

   Снимите внешний кожух переднего сиденья.

   (См. Переднее сиденье — «Внешний защитный кожух переднего сиденья»)

3. 3

   Снимите внутренний кожух переднего сиденья.

   (См. Переднее сиденье — «Внутренний защитный кожух переднего сиденья»)

4. 4

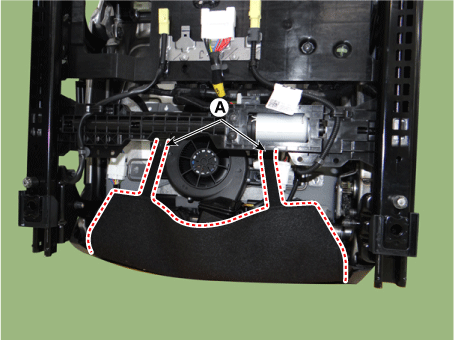

   Снимите нижнюю защиту переднего сиденья (А).



5. 5

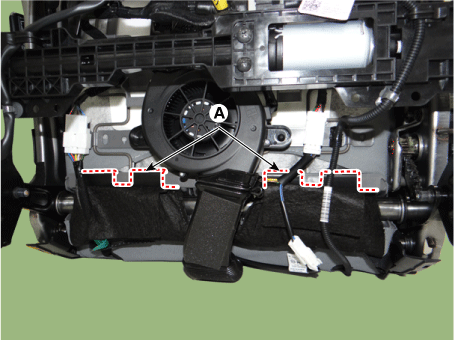

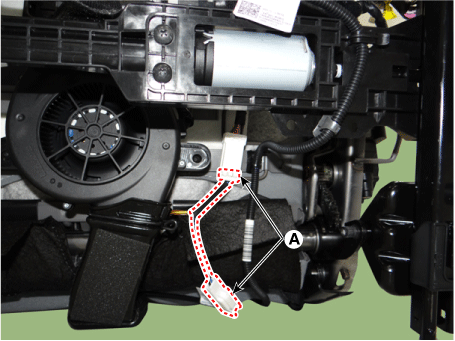

   Отсоедините разъемы подушки переднего сиденья (А).



6. 6

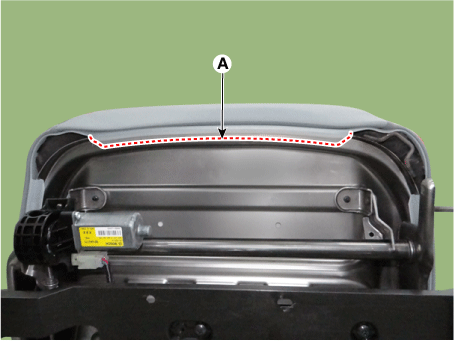

   Отсоедините протектор (А) сбоку от чехла подушки переднего сиденья. с помощью съемника снимите чехол подушки переднего сиденья.

   [Верхний]



   [Правый]



   [левый]



   [Ниже]



7. 7

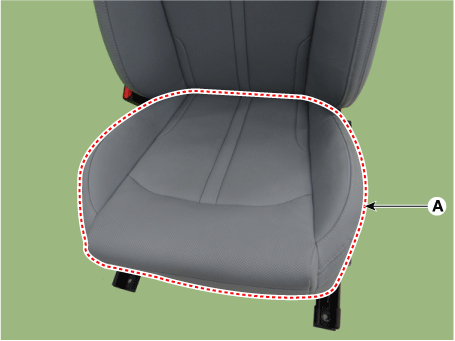

   Снимите подушку переднего сиденья в сборе (А) с подушки переднего сиденья. рамка.



8. 8

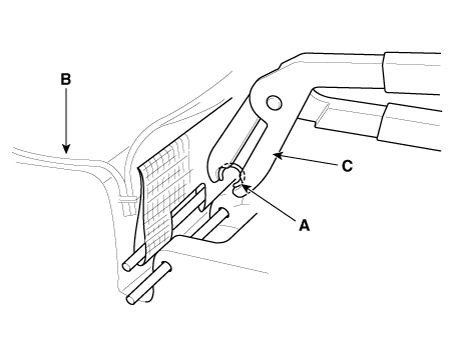

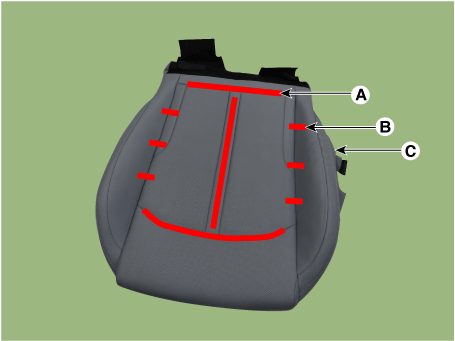

   Удалив застежку-липучку (A) и зажимы-кольца (B) внутри чехол подушки переднего сиденья, снимите чехол подушки сиденья (С).



9. 9

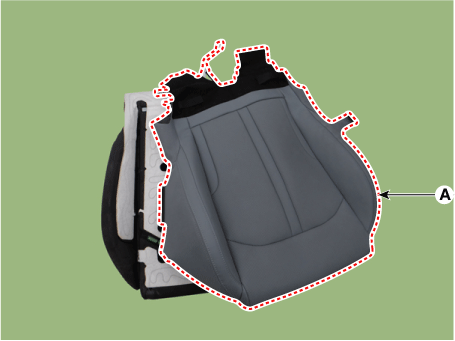

   Снимите чехол подушки переднего сиденья (А) с подушки подушки переднего сиденья.



10. 10

    Для установки выполните процедуру удаления в обратном порядке.
