Преднатяжитель переднего ремня безопасности

Компоненты и расположение компонентов

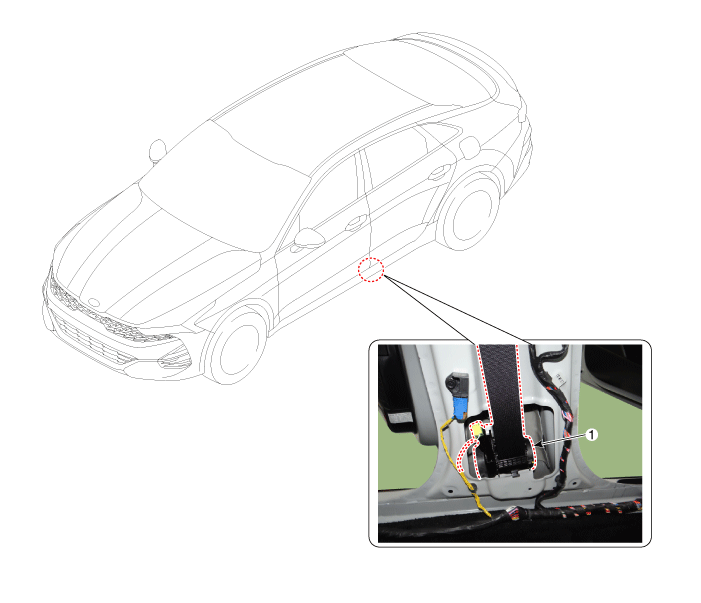

Расположение компонента

Процедуры ремонта

Замена

1. 1

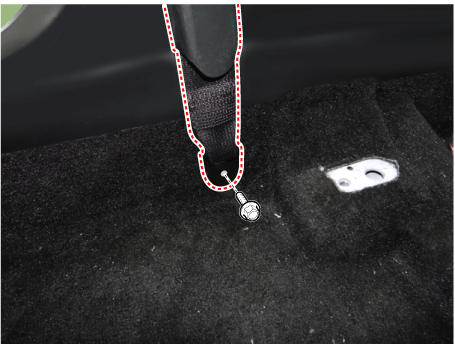

   Откройте нижнюю крышку переднего ремня безопасности (А) и ослабьте крепежный болт.



2. 2

   Снимите нижнюю облицовку центральной стойки.

   (См. Отделка салона — «Отделка центральной стойки»)

3. 3

   Снимите верхнюю облицовку центральной стойки.

   (См. Отделка салона — «Отделка центральной стойки»)

4. 4

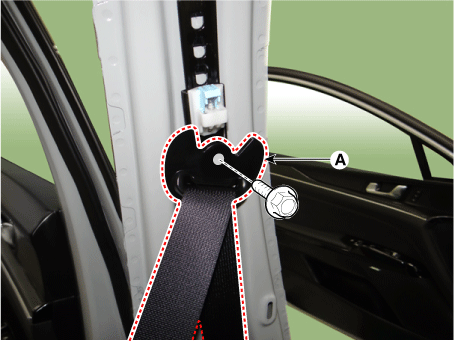

   Ослабьте болт крепления верхнего анкера переднего ремня, снимите передний ремень. верхний анкер (А).

   Момент затяжки : 39,2–54 Н·м



5. 5

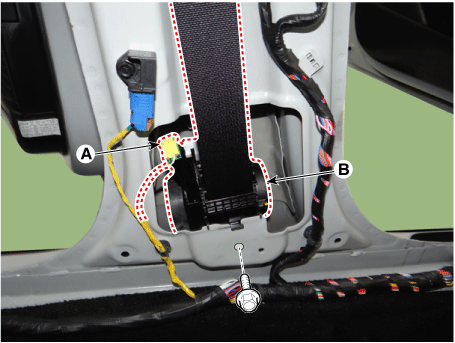

   Разъедините разъем подушки безопасности (А), ослабьте болт крепления и снимите натяжитель переднего ремня безопасности (В).

   Момент затяжки : 39,2–54 Н·м



6. 6

   Для установки выполните процедуру удаления в обратном порядке.
