Kia Optima: только сиденья с электроприводом / подогревом

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Электрическая система кузова / Сиденье электрическое / Только сиденья с подогревом

Компоненты и расположение компонентов

Компоненты

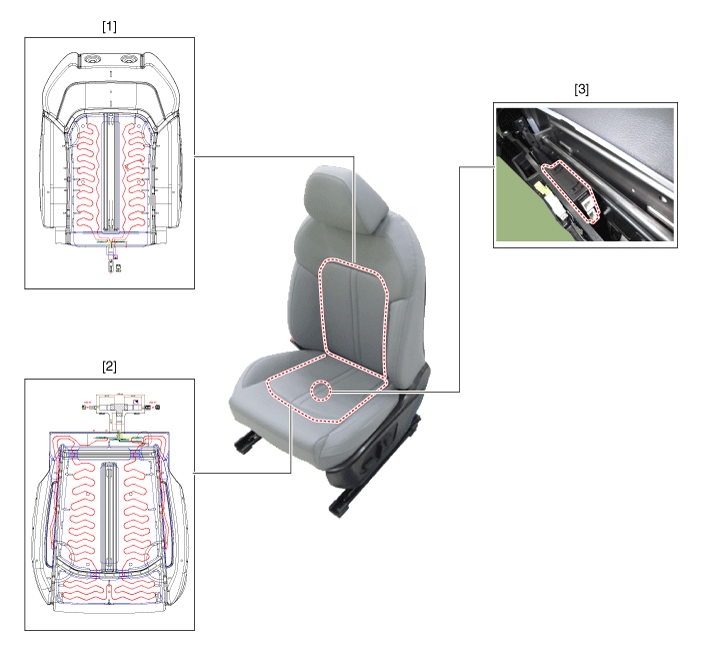

Подогрев переднего сиденья

1. Обогрев спинки переднего сиденья
2. Подогрев подушки переднего сиденья

3. Блок обогрева/вентиляции переднего сиденья единица

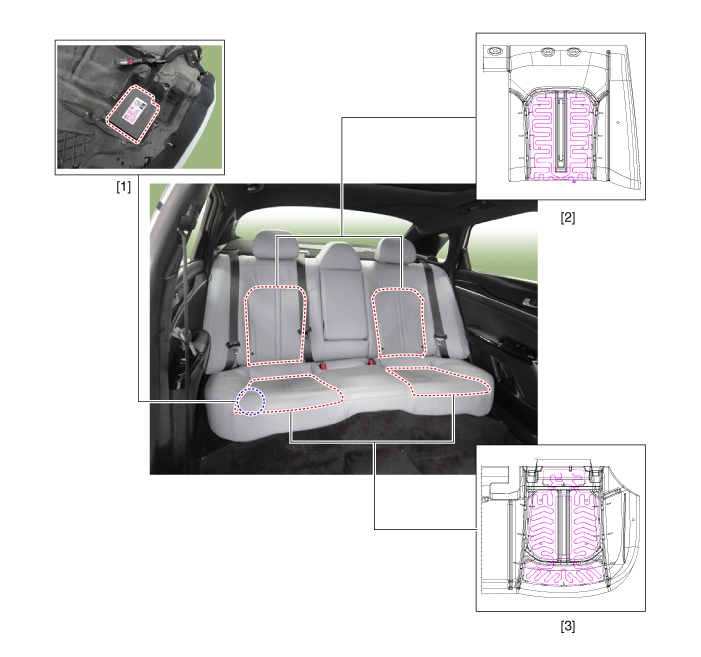

Подогрев заднего сиденья

1. Блок обогрева заднего сиденья
2. Обогрев спинки заднего сиденья

3. Подогрев подушки заднего сиденья.

Принципиальные диаграммы

Разъем и функция терминала

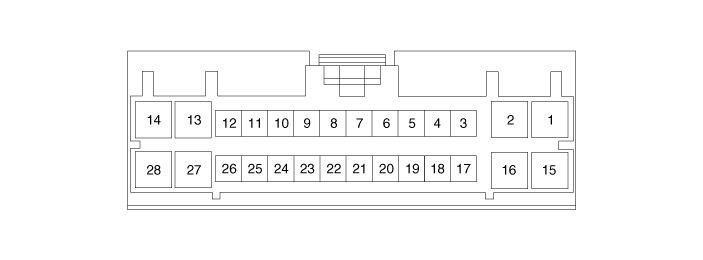

Блок обогрева переднего сиденья

Приколоть	Функция	Приколоть	Функция
1	Батарея (+)	15	Батарея (+)
2	Мощность нагревателя водителя (+)	16	Мощность отопителя пассажира (+)
3	IGN1	17	IGN2
4	МОЖЕТ (Низкий)	18	-
5	МОЖЕТ (высокий)	19	фиксатор
6	-	20	Освещение (-)
7	Индикатор обогревателя водителя (высокий)	21	Индикатор отопителя пассажира (высокий)
8	Индикатор обогревателя водителя (средний)	22	Индикатор отопителя пассажира (средний)
9	Индикатор обогревателя водителя (Низкий)	23	Индикатор отопителя пассажира (Низкий)
10	Выключатель отопителя водителя	24	Выключатель отопителя пассажира
11	Отопитель водителя NTC (+)	25	Отопитель пассажира NTC (+)
12	Обогреватель водителя NTC (-)	26	Отопитель пассажира NTC (-)
13	Масса нагревателя водителя (-)	27	Масса обогревателя пассажира (-)
14	Земля	28	Земля

Блок обогрева переднего сиденья (Вентиляционное сиденье)

Приколоть	Функция

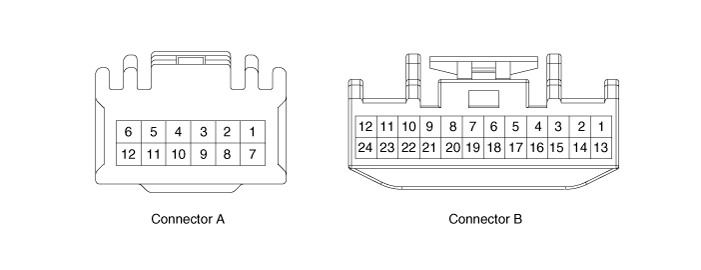

Приколоть	Соединитель А	Соединитель Б
1	Масса нагревателя водителя (-)	Скорость вентилятора водителя (+)
2	Масса обогревателя пассажира (-)	-
3	Мощность обогревателя подушки водителя (+)	МОЖЕТ (Низкий)
4	Мощность отопителя спинки водителя (+)	МОЖЕТ (высокий)
5	Мощность обогрева подушки пассажира (+)	-
6	Мощность обогревателя спины пассажира (+)	ЛИН
7	ЭБУ (масса)	фиксатор
8	ЭБУ (масса)	IGN1
9		Скорость вентилятора водителя
10		Скорость пассажирского вентилятора
11		Освещение (-)
12		Драйвер NTC (-)
13		Пассажирский НТК (-)
14		-
15		-
16		-
17		-
18		-
19		-
20		IGN2
21		-
22		Драйвер NTC (+)
23		Пассажирский НТК (+)
24		-

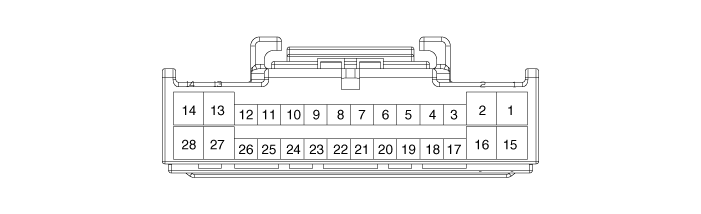

Блок обогрева заднего сиденья

Приколоть	Функция	Приколоть	Функция
1	Батарея (+)	15	Батарея (+)
2	Мощность нагревателя (+)_LH	16	Мощность нагревателя (+)_RH
3	IGN1	17	IGN2
4	МОЖЕТ (Низкий)	18	-
5	МОЖЕТ (высокий)	19	-
6	-	20	-
7	Индикатор нагревателя (высокий)_LH	21	Индикатор обогревателя (высокий)_RH
8	-	22	-
9	Индикатор нагревателя (низкий)_LH	23	Индикатор обогревателя (низкий)_RH
10	Выключатель обогревателя_LH	24	Выключатель обогревателя_RH
11	Нагреватель NTC (+)_LH	25	Нагреватель NTC (+)_RH
12	Нагреватель NTC (-)_LH	26	Нагреватель NTC (-)_RH
13	Масса нагревателя (-)_LH	27	Масса нагревателя (-)_RH
14	Земля	28	Земля

Процедуры ремонта

осмотр

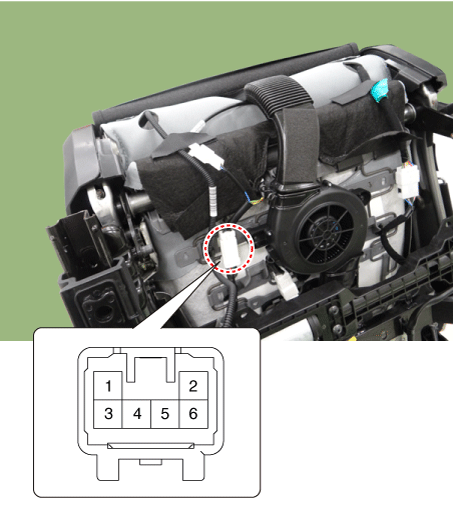

Сиденье водителя/пассажира Обогреватель

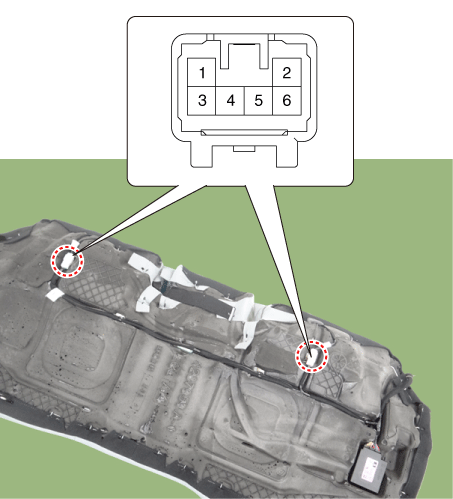

Проверьте непрерывность и измерьте сопротивление между клеммами.

Приколоть	Функция
Приколоть	Обогреватель	Обогрев+Вентиляция
1	-	НТК (+)
2	-	Задний обогреватель (-)
3	Обогреватель (+)	НТК (-)
4	НТК (+)	Подогреватель (+)
5	НТК (-)	Задний обогреватель (+)
6	Нагреватель (-)	Обогреватель подушки/спины (-)

Позиция	Датчик NTC (± 5%)
Позиция	Водитель	Пассажир
Высокий	2,87 кОм	2,66 кОм
Середина	4,25 кОм	3,35 кОм
Низкий	5,91 кОм	5,00 кОм

Включите обогреватель сиденья после подсоединения разъема, а затем проверьте термостат путем измерения температуры поверхности сиденья.

Водитель/Пассажир		Подушка/Спинка (± 2°C)
Позиция	Высокий	42 / 50°С
	Середина	39 / 45°С
	Низкий	36 / 40°С

Подогрев заднего сиденья

Проверьте непрерывность и измерьте сопротивление между клеммами.

Приколоть	Функция
1	-
2	-
3	Обогреватель (+)
4	НТК (+)
5	НТК (-)
6	Нагреватель (-)

Позиция	Датчик NTC (± 5%)
Высокий	1,52 кОм
Низкий	4,08 кОм

Водитель/Пассажир		Подушка/Спинка (± 2°C)
Позиция	Высокий	42 / 50°С
Позиция	Низкий	36 / 40°С

Удаление

Блок обогрева переднего сиденья

1.	Снимите пассажирское сиденье в сборе. (См. Кузов — «Переднее сиденье в сборе»)

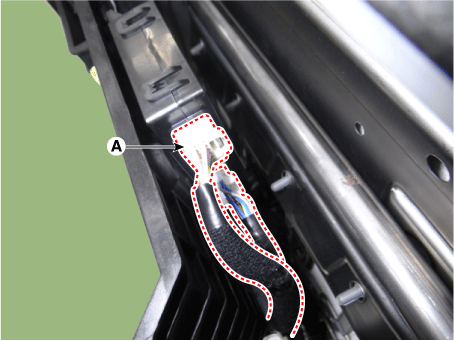

2.	Отсоедините разъем блока обогрева сиденья (А).

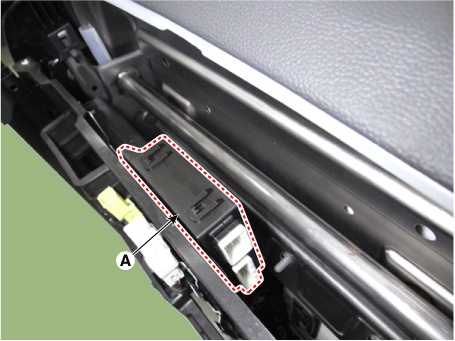

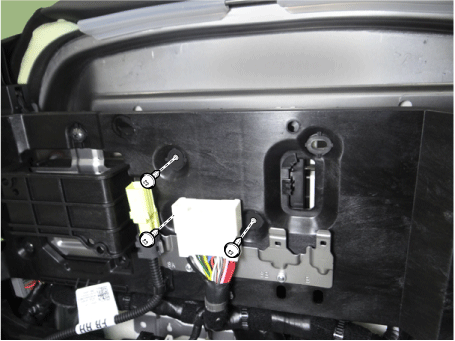

3.	Снимите блок обогревателя переднего сиденья (А), ослабив винты.

Блок обогрева заднего сиденья

1.	Отсоедините отрицательную клемму аккумулятора.

2.	Снимите подушку заднего сиденья в сборе. (См. Кузов — «Заднее сиденье в сборе»)

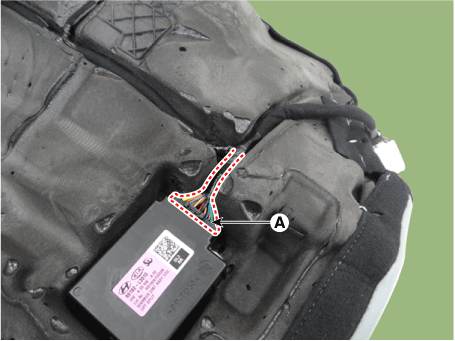

3.	Отсоедините разъем блока обогрева заднего сиденья (А).

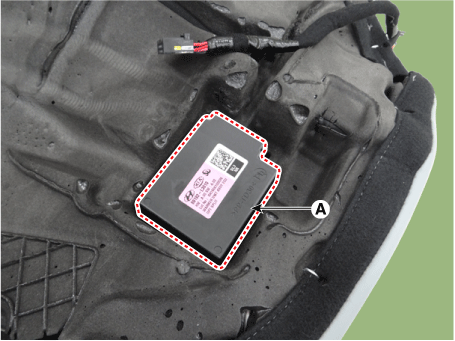

4.	Снимите блок обогревателя заднего сиденья (А).

Монтаж

1.	Установите в порядке, обратном снятию.

Сиденье электрическое

...

Переключатель вентиляции и подогрева сиденья
