Принципиальные диаграммы

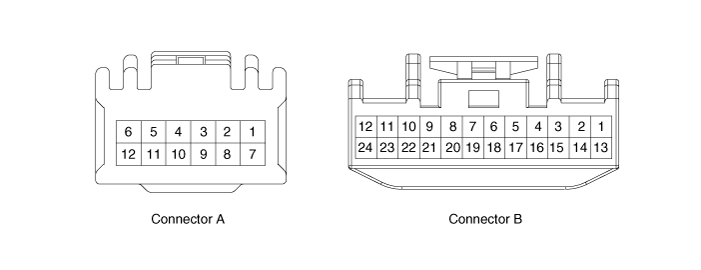

Разъем и функция терминала

Приколоть Функция
Соединитель А Соединитель Б
1 Масса нагревателя водителя (-) Скорость вентилятора водителя (+)
2 Масса обогревателя пассажира (-) -
3 Мощность обогревателя подушки водителя (+) МОЖЕТ (Низкий)
4 Мощность отопителя спинки водителя (+) МОЖЕТ (высокий)
5 Мощность обогрева подушки пассажира (+) -
6 Мощность обогревателя спины пассажира (+) ЛИН
7 ЭБУ (масса) фиксатор
8 ЭБУ (масса) IGN1
9 Скорость вентилятора водителя
10 Скорость пассажирского вентилятора
11 Освещение (-)
12 Драйвер NTC (-)
13 Пассажирский НТК (-)
14 -
15 -
16 -
17 -
18 -
19 -
20 IGN2
21 -
22 Драйвер NTC (+)
23 Пассажирский НТК (+)
24 -

Процедуры ремонта

Удаление

Сиденье с вентиляцией

  1. Снимите блок отопителя.

    (См. Электрооборудование сиденья — «Только сиденья с подогревом»)

Вентиляция сиденья

  1. Отсоедините отрицательную клемму аккумулятора.

  2. Снимите переднее сиденье в сборе.

    (См. Кузов — «Переднее сиденье в сборе»)

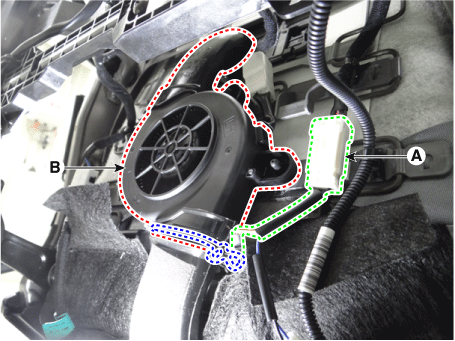

  3. Отсоедините разъем вентилятора вентиляции сиденья (А).

  4. Снимите вентилятор сиденья с вентиляцией (В), сняв зажимы.

Монтаж

  1. Установите в порядке, обратном снятию.
