Привод дверного зеркала с электроприводом

Принципиальные диаграммы

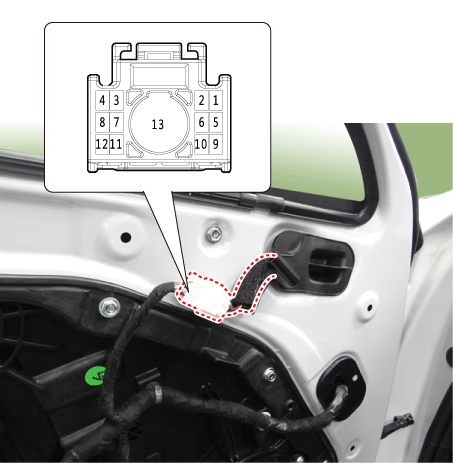

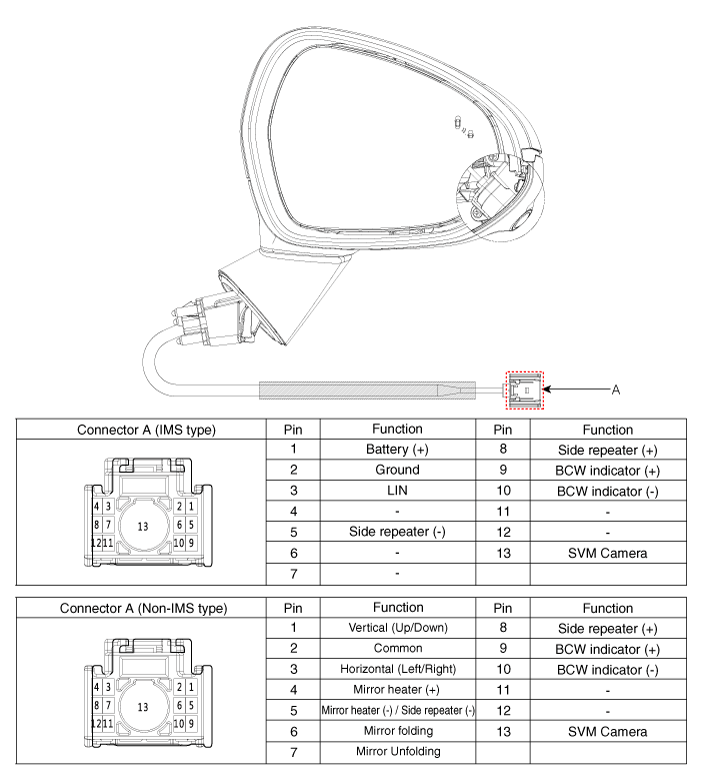

Разъем и функция терминала

Процедуры ремонта

осмотр

1. 1

   Отсоедините отрицательную клемму аккумулятора.

2. 2

   Снимите обивку передней двери.

   (См. Кузов — «Облицовка передней двери»)



3. 3

   Подайте напряжение батареи на каждую клемму, как показано в таблице, и проверьте что зеркало работает нормально.

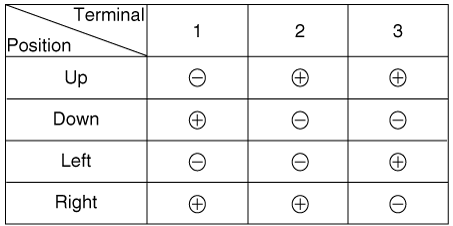

   [Управление зеркалом]

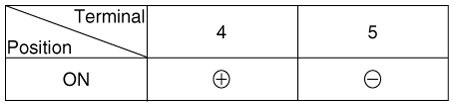

   [Подогрев зеркал]



   [Боковой повторитель Лампа]

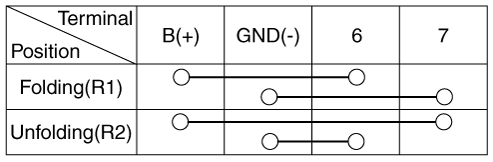

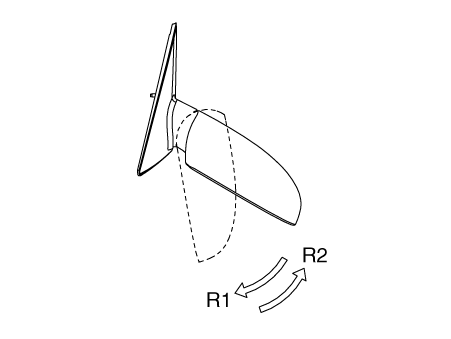

   [Складное зеркало]





Удаление

1. 1

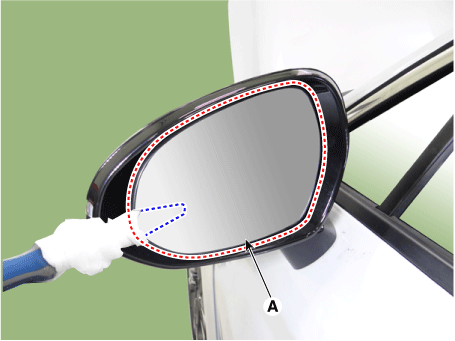

   Вставив плоскую отвертку или съемник, как показано на изображении ниже, снимите зеркало (A), приложив кратковременное усилие.



2. 2

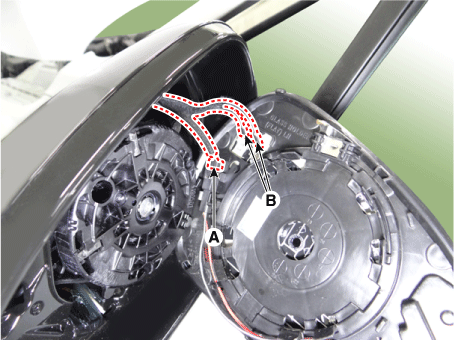

   Отсоедините разъемы обогревателя зеркала (А) и индикатор радара в заднем углу. соединитель (В).



3. 3

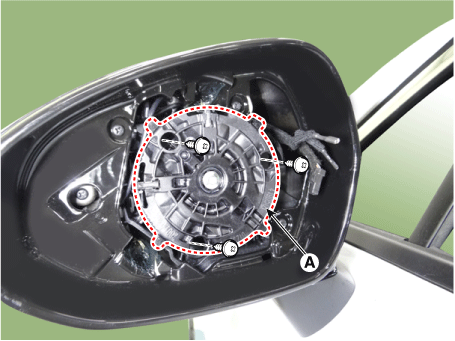

   Снимите привод зеркала (А) после ослабления крепежного винта.



4. 4

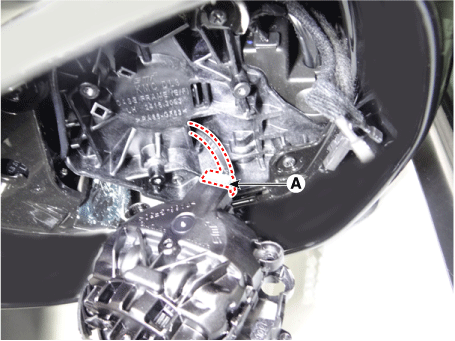

   Отсоедините разъем привода зеркала (А).



Монтаж

1. Установите в порядке, обратном снятию.
