Kia Optima: электрические стеклоподъемники / переключатель стеклоподъемников
Принципиальные диаграммы
| Разъем и функция терминала |

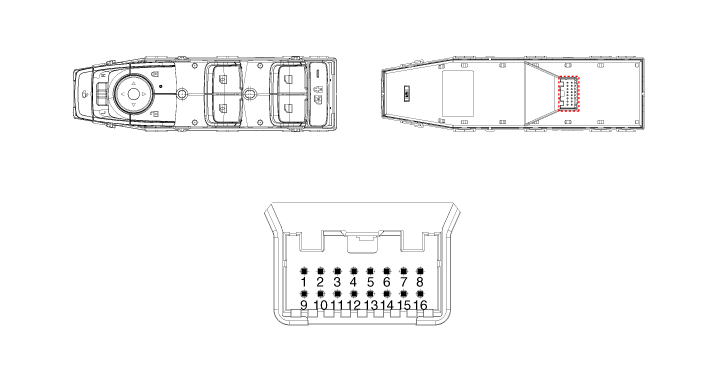

Главный выключатель стеклоподъемника
|
Приколоть
|
Функция
|
|
1
|
B-CAN (низкий уровень)
|
|
2
|
B-CAN (высокий)
|
|
3
|
Земля (помощь безопасности)
|
|
4
|
Содействовать безопасности
|
|
5
|
ЛИН (для IMS)
|
|
6
|
Батарея (+)
|
|
7
|
IGN1
|
|
8
|
Безопасность водителя
|
|
9
|
Переключатель IMS (для IMS) / Общее зеркало (для не IMS)
|
|
10
|
Электродвигатель раскладывания зеркала (не IMS)
|
|
11
|
Электродвигатель складывания зеркал (не IMS)
|
|
12
|
Зеркало горизонтальное LH (без IMS)
|
|
13
|
Зеркало вертикальное LH (без IMS)
|
|
14
|
Зеркальное вертикальное правое (без IMS)
|
|
15
|
Зеркальное горизонтальное правое (без IMS)
|
|
16
|
Земля
|

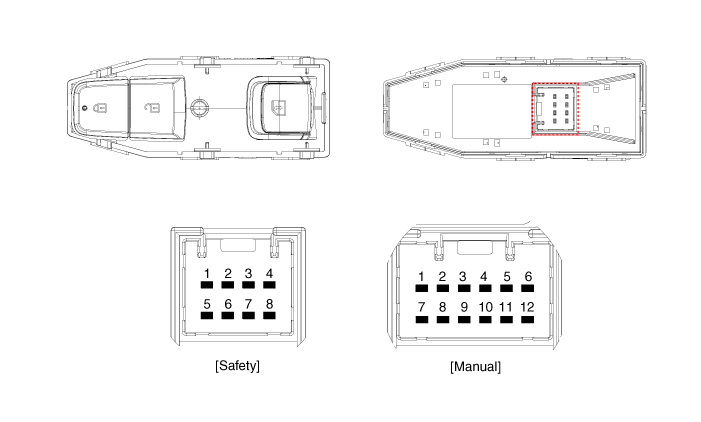

Вспомогательный переключатель стеклоподъемников
|
Приколоть
|
Функция
|
|
|
Тип безопасности
|
Ручной тип
|
|
|
1
|
Земля (Освещение -)
|
Земля
|
|
2
|
Выключатель дверного замка
|
Выключатель дверного замка
|
|
3
|
Переключатель разблокировки двери
|
Мотор опускания окна
|
|
4
|
Батарея + (Подсветка +)
|
Переключатель разблокировки двери
|
|
5
|
Земля
|
Окно вверх мотор
|
|
6
|
Индикатор блокировки двери
|
Индикатор блокировки двери
|
|
7
|
Безопасное электрическое окно
|
Окно водителя вниз
|
|
8
|
-
|
Включить окно
|
|
9
|
|
Земля (Освещение -)
|
|
10
|
Окно водителя вверх
|
|
|
11
|
Земля (Освещение +)
|
|
|
12
|
Батарея (+)
|
|

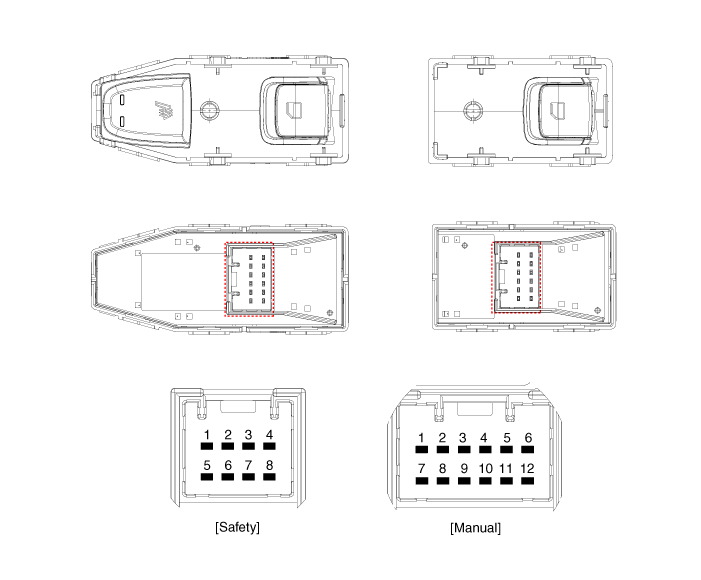

Задний переключатель стеклоподъемника
[Тип обогревателя сиденья]
|
Приколоть
|
Функция
|
|
|
Тип безопасности
|
Ручной тип
|
|
|
1
|
Земля (Освещение -)
|
Земля
|
|
2
|
Обогрев сиденья (высокий)
|
Обогрев сиденья (высокий)
|
|
3
|
Подогрев сиденья (низкий)
|
Мотор опускания окна
|
|
4
|
Батарея + (Подсветка +)
|
Подогрев сиденья (низкий)
|
|
5
|
Земля
|
Окно вверх мотор
|
|
6
|
-
|
Переключатель подогрева сидений
|
|
7
|
Безопасное электрическое окно
|
Окно водителя вниз
|
|
8
|
Переключатель подогрева сидений
|
Включить окно
|
|
9
|
|
Земля (Освещение -)
|
|
10
|
Окно водителя вверх
|
|
|
11
|
Батарея + (Подсветка +)
|
|
|
12
|
Батарея (+)
|
|
[Тип без подогрева сиденья]
|
Приколоть
|
Функция
|
|
|
Тип безопасности
|
Ручной тип
|
|
|
1
|
Земля (Освещение -)
|
Земля
|
|
2
|
-
|
-
|
|
3
|
-
|
Мотор опускания окна
|
|
4
|
Батарея + (Подсветка +)
|
-
|
|
5
|
Земля
|
Окно вверх мотор
|
|
6
|
-
|
-
|
|
7
|
Безопасное электрическое окно
|
Окно водителя вниз
|
|
8
|
-
|
Включить окно
|
|
9
|
|
Земля (Освещение -)
|
|
10
|
Окно водителя вверх
|
|
|
11
|
Батарея + (Подсветка +)
|
|
|
12
|
Батарея (+)
|
|
Процедуры ремонта
| осмотр |
Диагностика с помощью KDS
| 1. |
В электрической системе тела неисправность можно быстро диагностировать с помощью система диагностики автомобиля (КДС). Диагностическая система (KDS) предоставляет следующую информацию.
|
| 2. |
Выберите «Модель автомобиля» и «DDM» для проверки, чтобы проверить автомобиль с тестером. |
| 3. |
Выберите меню «Текущие данные» для поиска текущего состояния ввода/вывода. данные. |
| 4. |
Чтобы принудительно активировать входное значение проверяемого модуля, выберите опция «Проверка активации». |
| Удаление |
Главный выключатель стеклоподъемника
| 1. |
Отсоедините отрицательную клемму аккумулятора. |
| 2. |
Снимите обшивку передней двери со стороны водителя. (См. Кузов — «Облицовка передней двери») |
| 3. |

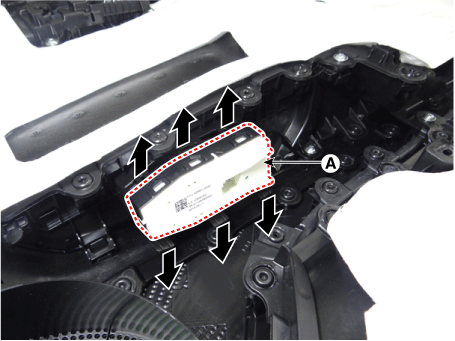

Снимите главный выключатель электрического стеклоподъемника (А), нажав на держатели в направление стрелки.
|
Вспомогательный переключатель стеклоподъемников
| 1. |
Отсоедините отрицательную клемму аккумулятора. |
| 2. |
Снимите обшивку передней двери со стороны пассажира. (См. Кузов — «Облицовка передней двери») |
| 3. |

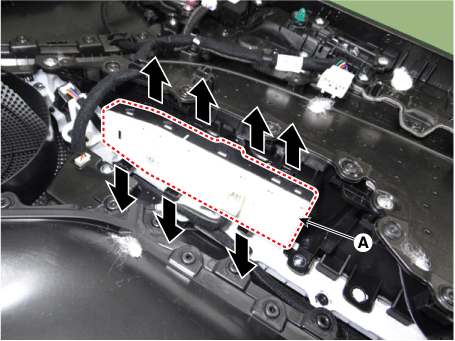

Снимите вспомогательный переключатель электрического стеклоподъемника (А), нажав на держатели в направление стрелки.
|
Задний переключатель стеклоподъемника
| 1. |
Отсоедините отрицательную клемму аккумулятора. |
| 2. |
Снимите обивку задней двери. (См. Кузов — «Облицовка задней двери») |
| 3. |

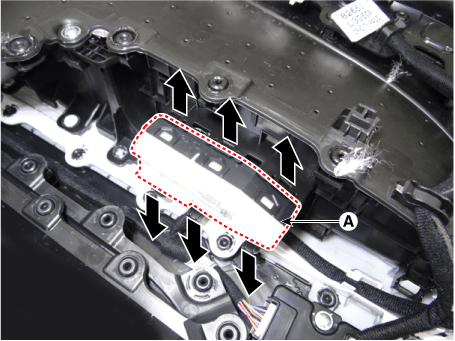

Снимите задний переключатель стеклоподъемника (А), нажав на держатели в направление стрелки.
|
| Монтаж |
| 1. |
Установите в порядке, обратном снятию. |
Электродвигатель стеклоподъемника
Принципиальные диаграммы
Принципиальная электрическая схема
[Двигатель безопасного окна]
[Стандартный стеклоподъемник]
Процедуры ремонта
осмотр
Передний электростеклоподъемник
Мотор
1.
Отключить...
Обогрев заднего стекла
Компоненты и расположение компонентов
Расположение компонента
1. Обогрев заднего стекла
выключатель
2. Распределительный блок машинного отделения
3. Обогрев заднего стекла
...
