Электрическая система кузова

Кнопка Старт/Стоп

Место в руководстве: Электрическая система кузова
Общая информация — 8Усовершенствованная система помощи водителю (ADAS) — 21Обслуживание — 27Механическая система двигателя — 45Электрическая система двигателя — 11Система контроля выбросов — 11Управление двигателем/топливная система — 25Автоматическая трансмиссия — 20Карданный вал и ось — 7Подвесная система — 22Рулевая система — 7Сдержанность — 11Тормозная система — 22Кузов (внутри и снаружи) — 116Электрическая система кузова — 90Отопление, вентиляция, кондиционирование — 32
5шагов
~30мин
2/5сложность
Выполнено 0 из 5

Принципиальные диаграммы

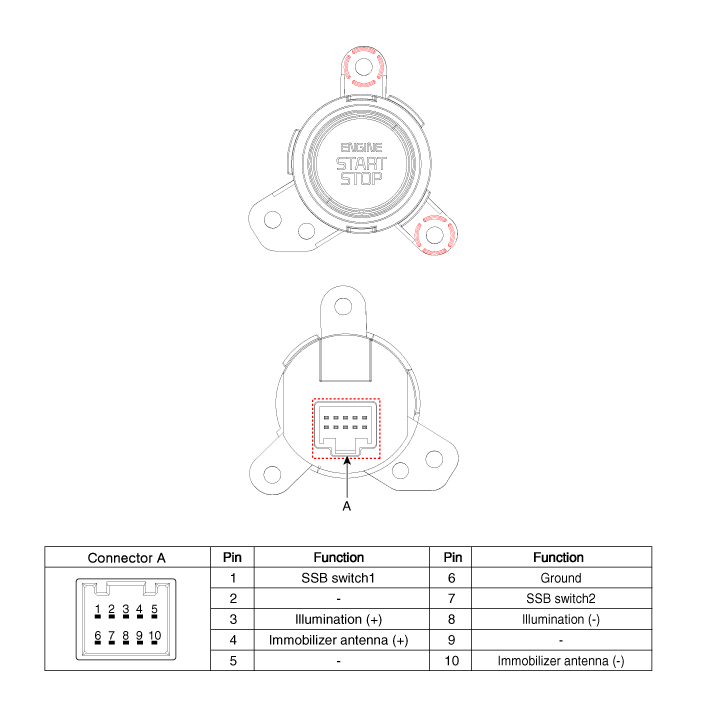

Функция разъема и терминала

Процедуры ремонта

Удаление

  1. Отсоедините отрицательную клемму аккумулятора.

  2. Снимите декоративную накладку [RH].

    (Обратитесь к разделу «Тело» — «Гарнир Crash Pad»)

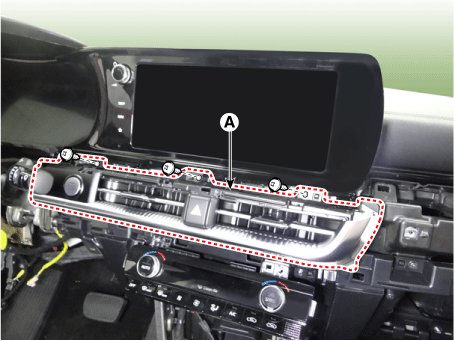

  3. Снимите декоративную накладку центрального вентиляционного отверстия (А), ослабив крепежные винты.

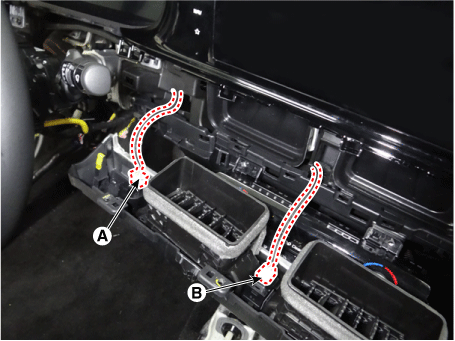

  4. Отсоедините разъем кнопки пуска/остановки (А) и выключатель аварийной сигнализации. соединитель (В).

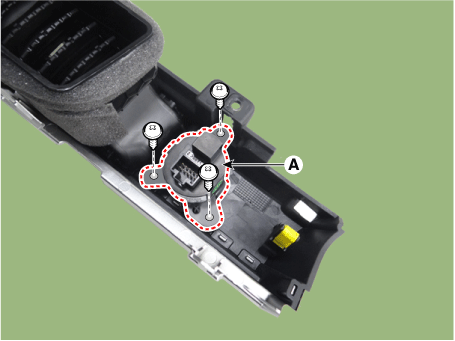

  5. Снимите кнопку пуска/остановки (А), ослабив крепежные винты.

Монтаж

  1. Установите в порядке, обратном снятию.
