Масляный радиатор

Процедуры ремонта

Удаление

1. 1
   Снимите крышку машинного отделения. (См. Двигатель и трансмиссия в сборе — «Под крышкой моторного отсека»)
2. 2
   Слейте охлаждающую жидкость. (См. Система охлаждения — «Охлаждающая жидкость»)
3. 3

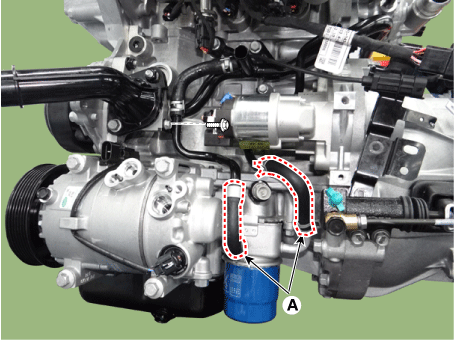

   Отсоедините шланги охлаждающей жидкости масляного радиатора (А).



4. 4
   Снимите масляный фильтр. (См. Смазка — «Моторное масло»)
5. 5

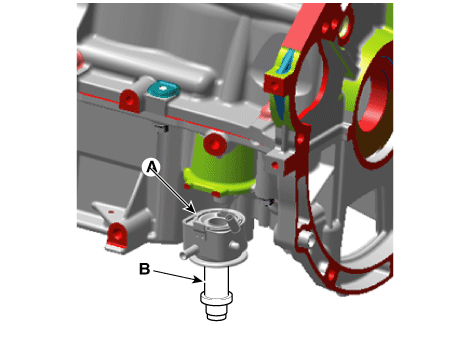

   Ослабьте крепежный болт (А) и снимите узел масляного радиатора (В).



Монтаж

1. 1

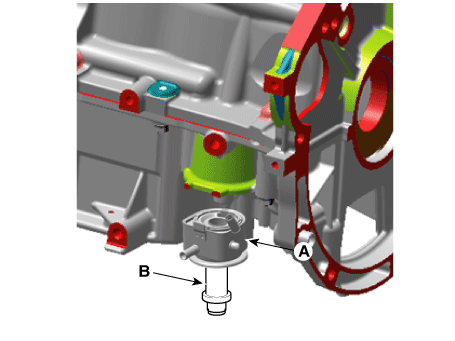

   Нанесите тонкий слой моторного масла на уплотнительную поверхность масляного радиатора (A), а затем установите масляный радиатор с помощью крепежного болта (B).

   Момент затяжки : 44,1–54 Н·м



2. 2
   Нанесите тонкий слой моторного масла на поверхность уплотнения масляного фильтра, а затем установите масляный фильтр. (См. Смазка — «Моторное масло»)
3. 3
   Подсоедините шланги охлаждающей жидкости масляного радиатора (А).



4. 4
   Заполните радиатор охлаждающей жидкостью и проверьте на наличие утечек.
