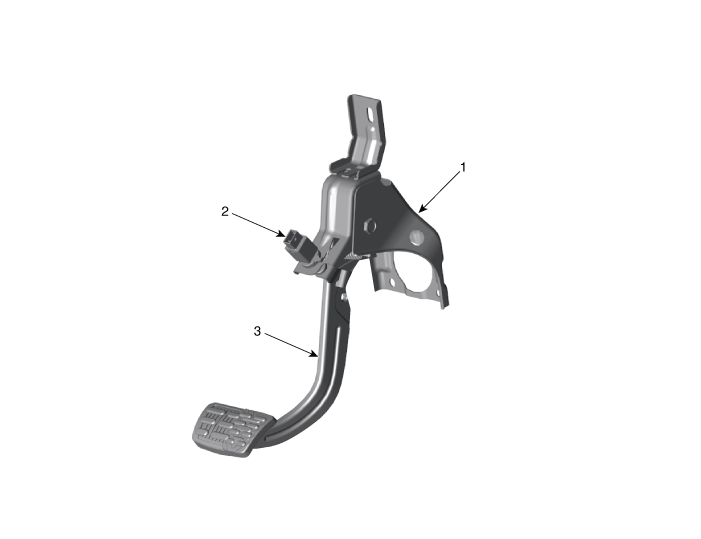

Компоненты |
1. Педаль тормоза в сборе
2. Выключатель стоп-сигнала |
3. Рычаг педали тормоза
|
Схематическая диаграмма |

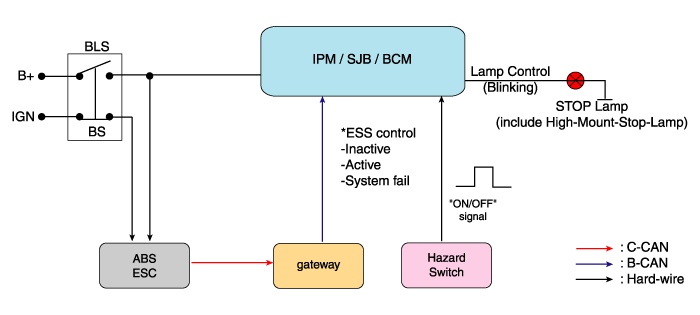

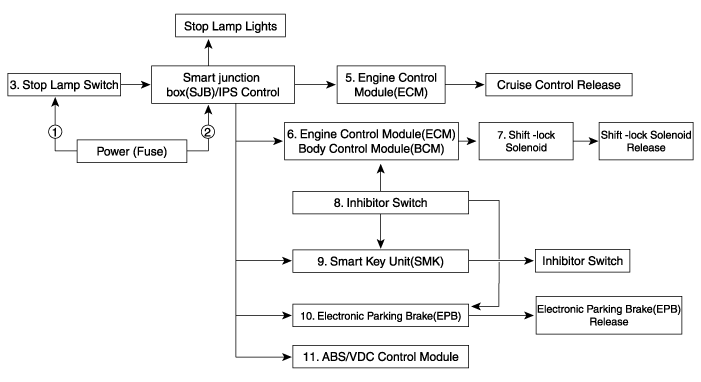

Схема системы |

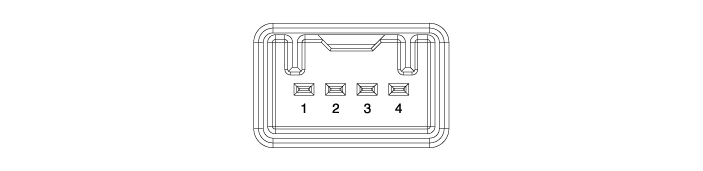

Терминальная функция |
Терминал
|
Описание
|
1
|
IGN1
|
2
|
Модуль управления двигателем (ECM)
|
3
|
В+
|
4
|
Стоп-сигнал
|
Поиск неисправностей |
1. |
Диагностика деталей
|
2. |

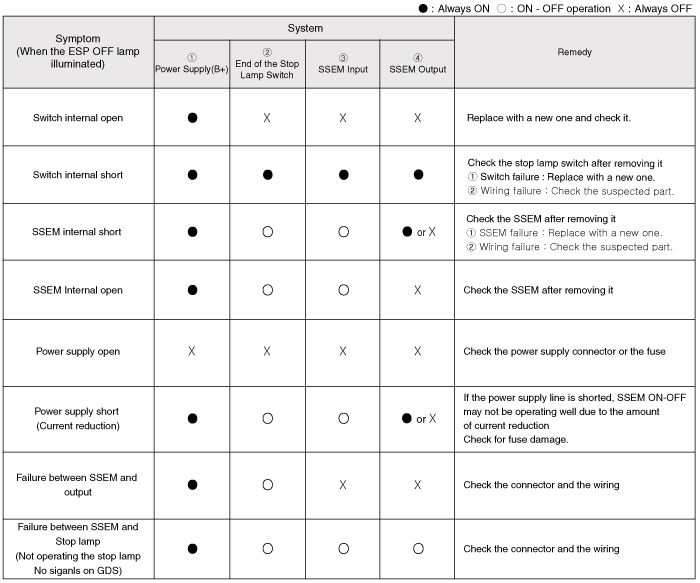

Симптоматическая диагностика
|
3. |

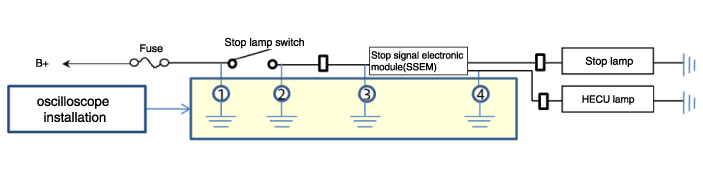

Диагностика системы выключателя стоп-сигналов
SSEM: Электронный модуль стоп-сигнала |
4. |
Обратитесь к руководству по кодам DTC, когда отображаются соответствующие коды DTC. |
Корректирование |
1. |

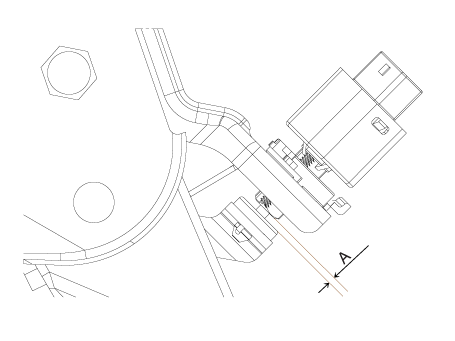

Проверьте зазор между выключателем стоп-сигнала и кронштейном.
|
2. |
Если зазор между выключателем стоп-сигнала и кронштейном не составляет 1,0 - 2,0 мм (0,04–0,08 дюйма), проверьте монтажный зажим и другие детали вокруг стоп-сигнал. |
3. |
Если все в порядке, переустановите выключатель стоп-сигнала и проверьте клиренс снова. |
осмотр |
1. |

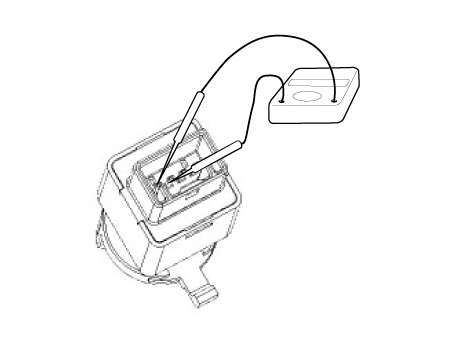

Проверьте выключатель стоп-сигнала.
|
Замена |
1. |
Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи. |
2. |
Снимите нижнюю панель аварийной подушки. (См. Кузов — «Нижняя панель аварийной площадки») |
3. |

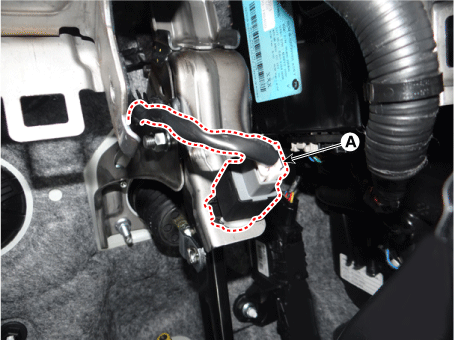

Отсоедините разъем выключателя стоп-сигналов (А).
|
4. |

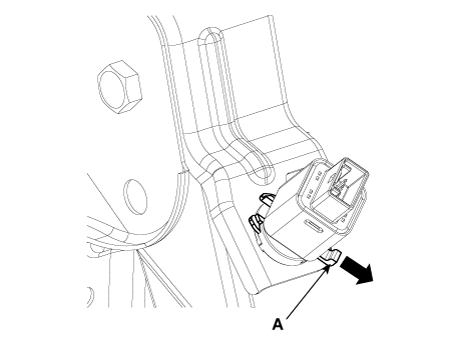

Потяните стопорную пластину (А), как показано стрелкой.
|
5. |

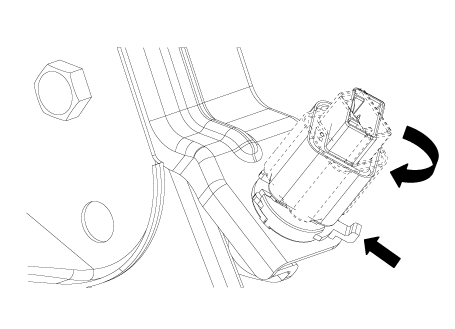

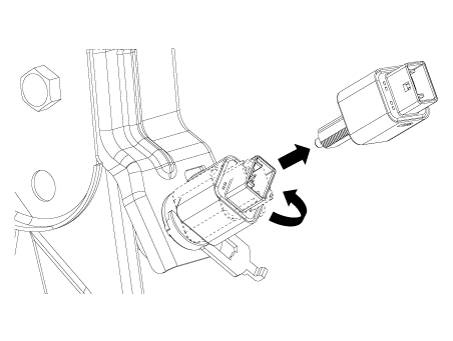

Поверните выключатель тормоза на 45° против часовой стрелки и снимите его.
|
6. |

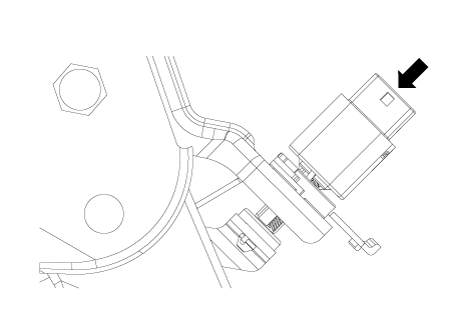

Зафиксируйте рычаг педали тормоза и полностью вставьте тормозной выключатель так, чтобы Контактная часть невидима.
|
7. |
После вставки поверните переключатель тормоза на 45° по часовой стрелке, а затем соберите запирающая пластина нажатием.
|
8. |
Подсоедините разъем выключателя стоп-сигналов (А).
|
9. |
Установите нижнюю панель аварийной подушки. (См. Кузов — «Нижняя панель аварийной площадки») |
