Описание и работа

Описание

Блок отопителя включает исполнительный механизм управления режимами и исполнительный механизм регулирования температуры.

Привод управления температурой расположен на блоке отопителя. Он регулирует температуру следующим образом. Сигнал от блока управления регулирует положение дверцы температуры с помощью переключателя рабочей температуры, а затем температура будет регулируется соотношением горячего/холодного воздуха, определяемым положением температурной дверцы.

Процедуры ремонта

осмотр

  1. Выключите зажигание.

  2. Отсоедините разъем привода регулятора температуры.

  3. Убедитесь, что привод управления температурой работает в режиме прогрева (левый руль). или холодное (RHD) положение при подключении 12В к клемме 3 и заземлению терминал 4.

    Убедитесь, что привод управления температурой работает на охлаждение (левый руль). или теплое (RHD) положение при подключении в обратном направлении.

    1. -
    2. -
    3. Классная позиция
    4. Теплая позиция    		 5. Датчик (+5В)
    6. Сигнал обратной связи
    7. Масса датчика

  4. Подсоедините разъем исполнительного механизма контроля температуры.

  5. Включите зажигание.

  6. Проверьте напряжение между контактами 6 и 5 (левостороннее рулевое управление) или 7 (правостороннее управление).

    Спецификация

    Положение двери Напряжение (В) Обнаружение ошибки
    Макс. охлаждение 0,4 Низкое напряжение: 0,1 В или меньше
    Макс. обогрев 4.6 Высокое напряжение: 4,9 В или более

    Он будет передавать текущее положение привода на органы управления.

  7. Если измеренное напряжение не соответствует спецификации, замените заведомо исправным. привод регулятора температуры и проверьте правильность работы.

  8. Если проблема устранена, замените исполнительный механизм регулирования температуры.

Замена

  1. Отсоедините отрицательную (-) клемму аккумуляторной батареи.

  2. Снимите душевой канал (А) со стороны водителя, предварительно ослабив винт.

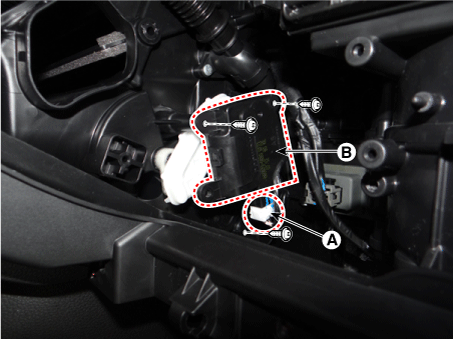

  3. Отсоедините разъем (А) и снимите регулятор температуры. привода (B) после ослабления крепежных винтов.

  4. Установка производится в порядке, обратном снятию.
