Описание

Привод управления режимами расположен на блоке отопителя.

Он регулирует положение дверцы режима с помощью исполнительного механизма управления режимом работы на основе сигнал блока управления кондиционером. Нажатие переключателя выбора режима приводит в действие привод управления режимом. переключение в следующем порядке: Вентиляция → Двухуровневый → Пол → Микс.

Процедуры ремонта

осмотр

1.	Выключите зажигание.

2.	Отсоедините разъем привода управления режимами.

Убедитесь, что исполнительный механизм управления режимами работает в режиме предотвращения запотевания, когда подключение 12 В к клемме 4 и заземление клеммы 3.

Убедитесь, что исполнительный механизм управления режимами работает в режиме вентиляции, когда подключение в обратном порядке.

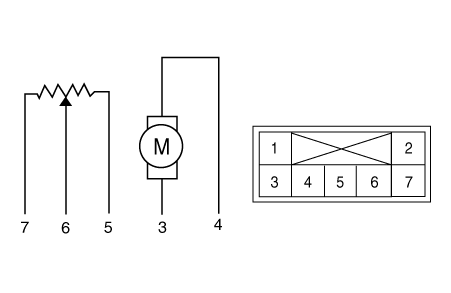

1. -
2. -
3. Режим защиты от запотевания
4. Режим вентиляции

5. Масса датчика
6. Сигнал обратной связи исполнительного механизма
7. Датчик (+5В)

4.	Подсоедините разъем привода управления режимами.

5.	Включите зажигание.

Проверьте напряжение между контактами 6 и 7.

Спецификация

С активированным автоматическим отпотеванием

Положение двери	Напряжение (В)	Обнаружение ошибки
вентиляция	0,9 ± 0,3	Низкое напряжение: 0,1 В или меньше
двухуровневый	0,9 ± 0,3
Пол	4,1 ± 0,3
Смешивание	4,1 ± 0,3
Устранение запотевания	4,1 ± 0,3	Высокое напряжение: 4,9 В или более

С отключенным автозапотеванием

Положение двери	Напряжение (В)	Обнаружение ошибки
вентиляция	2,5 ± 0,3	Низкое напряжение: 0,1 В или меньше
двухуровневый	2,5 ± 0,3
Пол	4,1 ± 0,3
Смешивание	4,1 ± 0,3
Устранение запотевания	4,1 ± 0,3	Высокое напряжение: 4,9 В или более

Он будет передавать текущее положение привода на органы управления.

7.	Если измеренное напряжение не соответствует спецификации, замените заведомо исправным. привод управления режимами и проверьте правильность работы.

8.	Если проблема устранена, замените привод управления режимами.

Замена

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите блок BCM. (См. Электрическая система кузова — «Блок управления кузовным оборудованием (BCM)»).

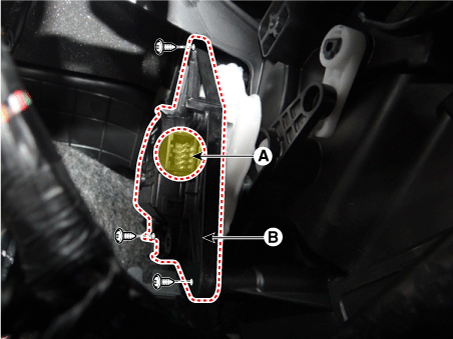

3.	Отсоедините разъем (А) и снимите привод управления режимами. (B) после ослабления крепежных винтов.

4.	Установка производится в порядке, обратном снятию.
