Hyundai Sonata: Система управления двигателем / Расположение компонентов и компонентов
| Расположение компонентов |
|

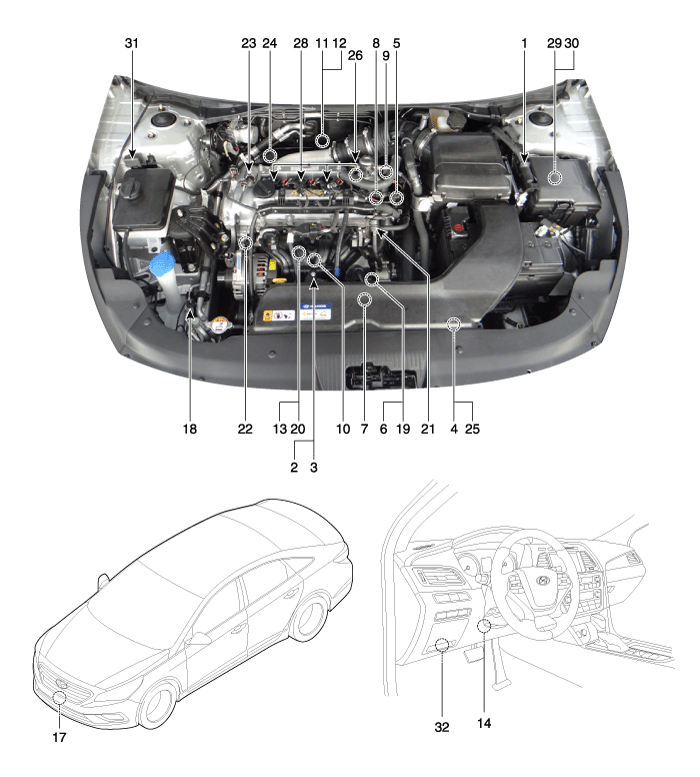

1. Модуль управления двигателем (ECM)
2. Датчик абсолютного давления в коллекторе (MAPS) 3. Датчик температуры впускного воздуха (IATS) 4. Датчик давления наддува (ДДП) 5. Датчик температуры охлаждающей жидкости двигателя (ECTS) 6. Датчик положения дроссельной заслонки (TPS) [встроен в модуль ETC] 7. Датчик положения коленчатого вала (CKPS) 8. Датчик положения распределительного вала (CMPS) [ряд 1/впуск] 9. Датчик положения распределительного вала (CMPS) [ряд 1/выхлоп] 10. Датчик детонации (КС) 11. Датчик кислорода с подогревом (HO2S) [ряд 1 / датчик 1] 12. Датчик кислорода с подогревом (HO2S) [ряд 1 / датчик 2] 13. Датчик давления в рампе (RPS) 14. Датчик положения акселератора (APS) 15. Датчик давления в топливном баке (FTPS) 16. Датчик уровня топлива (ДУТ) |
17. Датчик температуры окружающей среды (АТС)
18. Датчик давления кондиционера (APT) 19. Двигатель ETC [интегрирован в модуль ETC] 20. Инжектор 21. Электромагнитный клапан управления продувкой (PCSV) 22. Масляный регулирующий клапан CVVT (OCV) [ряд 1/впуск] 23. Масляный регулирующий клапан CVVT (OCV) [ряд 1/выхлоп] 24. Электрический привод заслонки сброса (EWGA) 25. Электромагнитный клапан управления RCV 26. Клапан контроля давления топлива 27. Клапан закрытия канистры (CCV) 28. Катушка зажигания 29. Главное реле 30. Реле топливного насоса 31. Разъем канала передачи данных (DLC) [16-контактный] 32. Универсальный контрольный разъем [20-контактный] |
|
1. Модуль управления двигателем (ECM)
|
2. Датчик абсолютного давления в коллекторе (MAPS)
3. Датчик температуры впускного воздуха (IATS) |
|
|
|
|
4. Датчик давления наддува (ДДП)
|
5. Датчик температуры охлаждающей жидкости двигателя (ECTS)
|
|
|
|
|
6. Датчик положения дроссельной заслонки (TPS)
19. Мотор ЭТЦ |
7. Датчик положения коленчатого вала (CKPS)
|
|
|
|
|
8. Датчик положения распределительного вала (CMPS) [ряд 1/впуск]
9. Датчик положения распределительного вала (CMPS) [ряд 1/выхлоп] |
10. Датчик детонации (КС)
|
|
|
|
|
11. Датчик кислорода с подогревом (HO2S) [ряд 1/датчик 1]
12. Датчик кислорода с подогревом (HO2S) [ряд 1/датчик 2] |
13. Датчик давления в рампе (RPS)
20. Инжектор |
|
|
|
|
14. Датчик положения акселератора (APS)
|

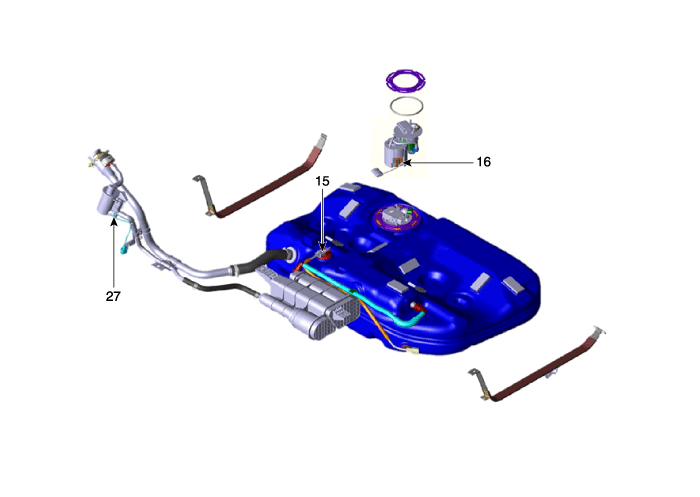

15. Датчик давления в топливном баке (FTPS)
|
|
|
|
|
16. Датчик уровня топлива (ДУТ)
|
17. Датчик температуры окружающей среды (АТС)
|
|
|
|
|
18. Датчик давления кондиционера (APT)
|
21. Электромагнитный клапан управления продувкой (PCSV)
|
|
|
|
|
22. Масляный регулирующий клапан CVVT (OCV) [ряд 1/впуск]
|
23. Масляный регулирующий клапан CVVT (OCV) [ряд 1/выхлоп]
|
|
|
|
|
24. Электрический привод заслонки сброса (EWGA)
|
25. Электромагнитный клапан управления RCV
|
|
|
|
|
26. Клапан контроля давления топлива
|
27. Клапан закрытия канистры (CCV)
|
|
|
|
|
28. Катушка зажигания
|
29. Главное реле
30. Реле топливного насоса |
|
|
|
|
31. Разъем канала передачи данных (DLC) [16-контактный]
|
32. Универсальный контрольный разъем [20-контактный]
|
|
|
|
