Hyundai Sonata: Принципиальные схемы системы управления двигателем / датчика абсолютного давления во впускном коллекторе (MAPS)

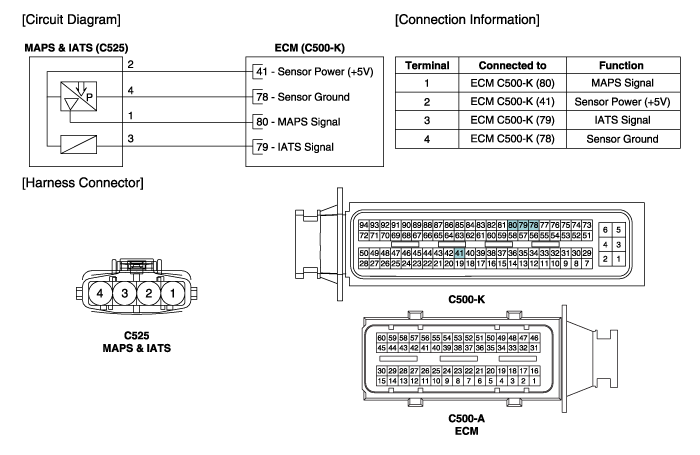

| Принципиальная электрическая схема |
Датчик абсолютного давления во впускном коллекторе (MAPS) Процедуры ремонта
осмотр
1.
Подключите GDS к разъему канала передачи данных (DLC).
2.
Измерьте выходное напряжение MAPS на холостом ходу и IG ON.
Спецификация: см. "Технические характеристики"
Удаление
1.
Тур ...
