Hyundai Sonata: схематические схемы системы управления двигателем / масляного регулирующего клапана CVVT (OCV)

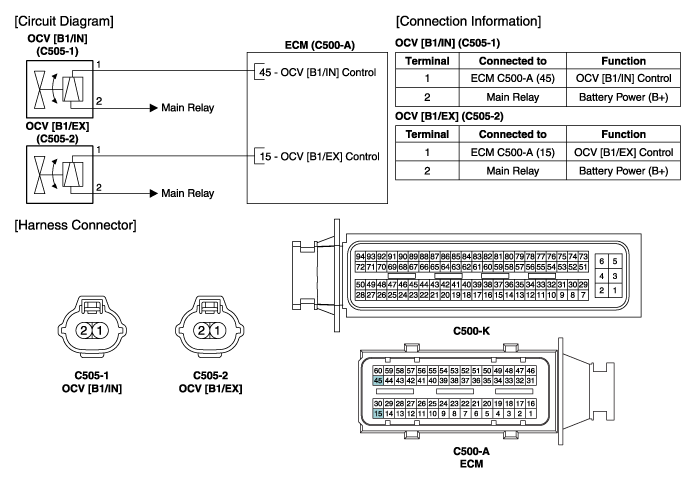

| Принципиальная электрическая схема |
Технические характеристики масляного регулирующего клапана CVVT (OCV)
Спецификация
ПозицияХарактеристикиСопротивление катушки (?)6,9 ~ 7,9 [20°C(68°F)]
...
Масляный регулирующий клапан CVVT (OCV) Процедуры ремонта
осмотр
1.
Выключите зажигание.
2.
Отсоедините разъем OCV.
3.
Измерьте сопротивление между клеммами 1 и 2 OCV.
4.
Убедитесь, что сопротивление находится в пределах указанного ...
