Устранение неполадок инжектора

Форма сигнала

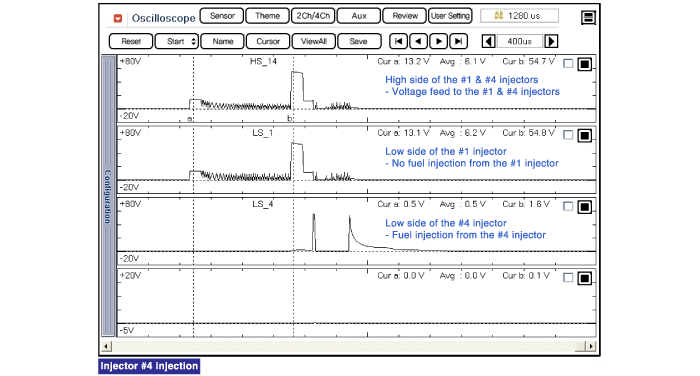

Три формы волны ниже взяты из № 1 и № 4. форсунки. Верхний сигнал относится к высокой стороне (стороне подачи) № 1. и форсунки №4, в то время как средний сигнал относится к нижней стороне (масса стороны) форсунки №1, а нижняя кривая — со стороны низкого давления. Форсунка №4. Средняя форма волны такая же, как и верхняя, потому что нет заземления цепи. При отсутствии тока в цепи, на форсунку №1 не подается питание и топливо не поступает. Нижняя кривая показывает, что заземление подается и есть падение напряжения на форсунке №4. При протекании тока в цепи, на форсунку №4 подается питание, и топливо течет.
