Таблица диагностических кодов неисправностей (DTC)

Диагностика, описанная в данном руководстве, предполагает наличие определенного уровня навыков и знаний методов диагностики, характерных для Ford.
СМ.: Методы диагностики (100-00 Общая информация, описание и работа).


Таблица диагностических кодов неисправностей


Модуль код неисправности Описание Действие
ACCM B11EE:19 Компрессор кондиционера: ток в цепи выше порогового значения ПЕРЕЙТИ к точному тесту ИИ
ACCM B11EE:41 Компрессор кондиционера: общая ошибка контрольной суммы ПЕРЕЙТИ к точечному тесту AR
ACCM B11EE:4B Компрессор кондиционера: перегрев ПЕРЕЙТИ к точному тесту ИИ
ACCM B11EE:92 Компрессор кондиционера: производительность или неправильная работа ПЕРЕЙТИ к точному тесту ИИ
ACCM P0562:00 Низкое напряжение в системе: нет информации о подтипе ПЕРЕЙТИ к точному тесту ИИ
ACCM P0563:00 Высокое напряжение системы: нет информации о подтипе ПЕРЕЙТИ к точному тесту ИИ
ACCM P0AFA:16 Низкое напряжение аккумуляторной системы гибридного/электрического автомобиля: напряжение в цепи ниже порогового значения ПЕРЕЙТИ к точному тесту ИИ
ACCM P0AFB:17 Высокое напряжение аккумуляторной системы гибридного/электрического автомобиля: напряжение в цепи выше порогового значения ПЕРЕЙТИ к точному тесту ИИ
ACCM P0AFB:1C Высокое напряжение аккумуляторной системы гибридного автомобиля/электрического автомобиля: напряжение в цепи вне допустимого диапазона ПЕРЕЙТИ к точному тесту ИИ
ACCM U0001:88 Высокоскоростная коммуникационная шина CAN: шина отключена ПЕРЕЙТИ к точечному тесту АО
ACCM U0100:00 Потеряна связь с ECM/PCM "A": нет информации о подтипе ПЕРЕЙТИ к точечному тесту AK
ACCM U0111:00 Потеряна связь с модулем управления энергией батареи "A": нет информации о подтипе ПЕРЕЙТИ к точечному тесту AL
ACCM U0140:00 Потеряна связь с модулем управления кузовным оборудованием: нет информации о подтипе ПЕРЕЙТИ к точному тесту Q
ACCM U3000:04 Модуль управления: внутренний сбой системы ПЕРЕЙТИ к точечному тесту AR
ACCM U3000:42 Модуль управления: общий сбой памяти ПЕРЕЙТИ к точечному тесту AR
ACCM U3000:49 Модуль управления: внутренняя электронная неисправность ПЕРЕЙТИ к точечному тесту AR
BCMC B3A01:00 Цепь управления привода клапана распределения хладагента кондиционера "C" / обрыв: нет информации о подтипе ПЕРЕЙТИ в Pinpoint Test AU
BCMC B3A02:00 Цепь управления привода распределительного клапана хладагента кондиционера "C", низкий уровень сигнала: нет информации о подтипе ПЕРЕЙТИ в Pinpoint Test AU
BCMC B3A03:00 Цепь управления привода распределительного клапана хладагента кондиционера "C": высокий уровень сигнала: нет информации о подтипе ПЕРЕЙТИ в Pinpoint Test AU
BCMC P2611:00 Цепь управления/обрыв распределительного клапана хладагента кондиционера "A": нет информации о подтипе ПЕРЕЙТИ в Pinpoint Test AS
BCMC P2612:00 Цепь управления распределительного клапана хладагента кондиционера "A", низкий уровень сигнала: нет информации о подтипе ПЕРЕЙТИ в Pinpoint Test AS
BCMC P2613:00 Высокий уровень сигнала в цепи управления распределительного клапана хладагента кондиционера "A": нет информации о подтипе ПЕРЕЙТИ в Pinpoint Test AS
BCMC P2CFC:00 Цепь управления муфтой кондиционера: нет информации о подтипе ПЕРЕЙТИ к точечному тесту B
BCMC P2CFD:00 Низкий уровень сигнала в цепи управления муфтой кондиционера: нет информации о подтипе ПЕРЕЙТИ к точечному тесту B
BCMC P2CFE:00 Цепь управления муфтой кондиционера: нет информации о подтипе ПЕРЕЙТИ к точечному тесту B
BCMC P2E62:00 Цепь управления/обрыв перепускного клапана охлаждающей жидкости двигателя "E": нет информации о подтипе ПЕРЕЙТИ к Pinpoint Test AT
BCMC P2E63:00 Цепь управления перепускным клапаном охлаждающей жидкости двигателя "E", низкий уровень сигнала: нет информации о подтипе ПЕРЕЙТИ к Pinpoint Test AT
BCMC P2E64:00 Высокий уровень сигнала в цепи управления перепускным клапаном охлаждающей жидкости двигателя "E": нет информации о подтипе ПЕРЕЙТИ к Pinpoint Test AT
ОВКВ Б102Е:11 Датчик качества воздуха: короткое замыкание на массу ПЕРЕЙТИ к тесту Pinpoint X
ОВКВ Б102Э: 15 Датчик качества воздуха: короткое замыкание на батарею или обрыв ПЕРЕЙТИ к тесту Pinpoint X
ОВКВ Б102Э: 92 Датчик качества воздуха: работоспособность или неправильная работа ПЕРЕЙТИ к тесту Pinpoint X
ОВКВ B1081:07 Электродвигатель левой температурной заслонки: механическая неисправность ПЕРЕЙТИ к пинпойнт-тесту G
ОВКВ B1081:11 Электродвигатель левой температурной заслонки: короткое замыкание на массу ПЕРЕЙТИ к пинпойнт-тесту G
ОВКВ B1081:12 Электродвигатель левой температурной заслонки: короткое замыкание на батарею ПЕРЕЙТИ к пинпойнт-тесту G
ОВКВ B1081:13 Электродвигатель левой температурной заслонки: обрыв цепи ПЕРЕЙТИ к пинпойнт-тесту G
ОВКВ B1082:07 Электродвигатель правой температурной заслонки: механическая неисправность ПЕРЕЙТИ к точному тесту H
ОВКВ B1082:11 Электродвигатель правой температурной заслонки: короткое замыкание на массу ПЕРЕЙТИ к точному тесту H
ОВКВ B1082:12 Электродвигатель правой температурной заслонки: короткое замыкание на батарею ПЕРЕЙТИ к точному тесту H
ОВКВ B1082:13 Электродвигатель правой температурной заслонки: обрыв цепи ПЕРЕЙТИ к точному тесту H
ОВКВ B1083:07 Электродвигатель заслонки рециркуляции: механическая неисправность ПЕРЕЙТИ к точному тесту J
ОВКВ B1083:11 Электродвигатель заслонки рециркуляции: короткое замыкание на массу ПЕРЕЙТИ к точному тесту J
ОВКВ B1083:12 Электродвигатель заслонки рециркуляции: короткое замыкание на батарею ПЕРЕЙТИ к точному тесту J
ОВКВ B1083:13 Электродвигатель заслонки рециркуляции: обрыв цепи ПЕРЕЙТИ к точному тесту J
ОВКВ Б1086:07 Электродвигатель заслонки распределения воздуха: механическая неисправность ПЕРЕЙТИ к точному тесту K
ОВКВ B1086:11 Электродвигатель заслонки распределения воздуха: короткое замыкание на массу ПЕРЕЙТИ к точному тесту K
ОВКВ B1086:12 Электродвигатель заслонки распределения воздуха: короткое замыкание на батарею ПЕРЕЙТИ к точному тесту K
ОВКВ B1086:13 Электродвигатель заслонки распределения воздуха: обрыв цепи ПЕРЕЙТИ к точному тесту K
ОВКВ Б10АФ:11 Реле вентилятора вентилятора: короткое замыкание на массу ПЕРЕЙТИ к точечному тесту O
ОВКВ Б10АФ:12 Реле вентилятора: короткое замыкание на батарею ПЕРЕЙТИ к точечному тесту P
ОВКВ Б10АФ:13 Реле вентилятора: обрыв цепи ПЕРЕЙТИ к точечному тесту O
ОВКВ Б10АФ:15 Реле вентилятора: короткое замыкание на батарею или обрыв ПЕРЕЙТИ к точечному тесту O
ОВКВ Б10АФ:15 Реле вентилятора: короткое замыкание на батарею или обрыв ПЕРЕЙТИ к точечному тесту P
ОВКВ B10B3:11 Температура воздуха на выходе из правой панели: короткое замыкание на массу ПЕРЕЙТИ к точному тесту Z
ОВКВ B10B3:15 Температура воздуха на выходе из правой панели: короткое замыкание на батарею или обрыв ПЕРЕЙТИ к точному тесту Z
ОВКВ B10B4:11 Температура воздуха на выходе из правого пола: короткое замыкание цепи на массу ПЕРЕЙТИ к точному тесту Z
ОВКВ B10B4:15 Температура воздуха на выходе из правого пола: короткое замыкание на батарею или обрыв ПЕРЕЙТИ к точному тесту Z
ОВКВ B10B5:11 Температура воздуха на выходе из левой панели: короткое замыкание на массу ПЕРЕЙТИ к точному тесту Z
ОВКВ B10B5:15 Температура воздуха на выходе из левой панели: короткое замыкание на батарею или обрыв ПЕРЕЙТИ к точному тесту Z
ОВКВ B10B6:11 Температура воздуха на выходе из левого пола: короткое замыкание на массу ПЕРЕЙТИ к точному тесту Z
ОВКВ B10B6:15 Температура воздуха на выходе из левого пола: короткое замыкание на батарею или обрыв ПЕРЕЙТИ к точному тесту Z
ОВКВ B10B7:11 Температура заднего выпуска воздуха: короткое замыкание цепи на массу ПЕРЕЙТИ к точечному тесту AF
ОВКВ B10B7:15 Температура воздуха на выпуске сзади: короткое замыкание на батарею или обрыв ПЕРЕЙТИ к точечному тесту AF
ОВКВ B10B8:63 Кнопки: Тайм-аут защиты цепи/компонента ПЕРЕЙТИ к точечному тесту AH
ОВКВ B10B9:12 Управление вентилятором: короткое замыкание на батарею ПЕРЕЙТИ к точечному тесту O
ОВКВ B10B9:14 Управление вентилятором: короткое замыкание на массу или обрыв ПЕРЕЙТИ к точечному тесту O
ОВКВ B10B9:14 Управление вентилятором: короткое замыкание на массу или обрыв ПЕРЕЙТИ к точечному тесту P
ОВКВ Б10БА:12 Управление задним вентилятором: короткое замыкание на батарею ПЕРЕЙТИ к точечному тесту AC
ОВКВ Б10БА:14 Управление задним вентилятором: короткое замыкание на массу или обрыв ПЕРЕЙТИ к точечному тесту AC
ОВКВ Б10БА:14 Управление задним вентилятором: короткое замыкание на массу или обрыв ПЕРЕЙТИ к рекламе Pinpoint Test
ОВКВ B11E3:07 Двигатель задней заслонки HVAC: механическая неисправность ПЕРЕЙТИ к точечному тесту AF
ОВКВ B11E3:11 Электродвигатель задней заслонки HVAC: короткое замыкание на массу ПЕРЕЙТИ к точечному тесту AF
ОВКВ B11E3:12 Электродвигатель задней заслонки HVAC: короткое замыкание на батарею ПЕРЕЙТИ к точечному тесту AF
ОВКВ B11E3:13 Электродвигатель задней заслонки HVAC: обрыв цепи ПЕРЕЙТИ к точечному тесту AF
ОВКВ B11E4:07 Электродвигатель задней заслонки распределения воздуха: механическая неисправность ПЕРЕЙТИ к точечному тесту AE
ОВКВ B11E4:11 Электродвигатель задней заслонки распределения воздуха: короткое замыкание на массу ПЕРЕЙТИ к точечному тесту AE
ОВКВ B11E4:12 Электродвигатель задней заслонки распределения воздуха: короткое замыкание на батарею ПЕРЕЙТИ к точечному тесту AE
ОВКВ B11E4:13 Электродвигатель задней заслонки распределения воздуха: обрыв цепи ПЕРЕЙТИ к точечному тесту AE
ОВКВ B11E5:11 Датчик положения левой заслонки HVAC: короткое замыкание на массу ПЕРЕЙТИ к пинпойнт-тесту G
ОВКВ B11E5:15 Датчик положения левой заслонки HVAC: короткое замыкание на батарею или обрыв ПЕРЕЙТИ к пинпойнт-тесту G
ОВКВ B11E6:11 Датчик положения правой заслонки HVAC: короткое замыкание на массу ПЕРЕЙТИ к точному тесту H
ОВКВ B11E6:15 Датчик положения правой заслонки HVAC: короткое замыкание на батарею или обрыв ПЕРЕЙТИ к точному тесту H
ОВКВ B11E7:11 Датчик положения заслонки распределения воздуха: короткое замыкание на массу ПЕРЕЙТИ к точному тесту K
ОВКВ B11E7:15 Датчик положения заслонки распределения воздуха: короткое замыкание на батарею или обрыв ПЕРЕЙТИ к точному тесту K
ОВКВ B11F0:11 Датчик положения заслонки воздухозаборника: короткое замыкание на массу ПЕРЕЙТИ к точному тесту J
ОВКВ B11F0:15 Датчик положения заслонки воздухозаборника: короткое замыкание на батарею или обрыв ПЕРЕЙТИ к точному тесту J
ОВКВ Б12КА:11 Старт/Стоп Индикатор состояния «Eco-Start»: короткое замыкание на массу ПЕРЕЙТИ в Pinpoint Test AG
ОВКВ Б12КА:15 Пуск/Стоп Индикатор состояния «Eco-Start»: короткое замыкание на батарею или обрыв ПЕРЕЙТИ в Pinpoint Test AG
ОВКВ B1A61:11 Датчик температуры в салоне: короткое замыкание на массу ПЕРЕЙТИ к точечному тесту E
ОВКВ B1A61:15 Датчик температуры в салоне: короткое замыкание на батарею или обрыв ПЕРЕЙТИ к точечному тесту E
ОВКВ B1A63:11 Правый солнечный датчик: нет информации о подтипе ПЕРЕЙТИ к тесту Pinpoint Y
ОВКВ B1A63:15 Правый солнечный датчик: короткое замыкание на батарею или обрыв ПЕРЕЙТИ к тесту Pinpoint Y
ОВКВ B1A64:11 Левый солнечный датчик: нет информации о подтипе ПЕРЕЙТИ к тесту Pinpoint Y
ОВКВ B1A64:15 Левый солнечный датчик: короткое замыкание на батарею или обрыв ПЕРЕЙТИ к тесту Pinpoint Y
ОВКВ B1A69:11 Датчик влажности: короткое замыкание на массу ПЕРЕЙТИ к точечному тесту E
ОВКВ B1A69:15 Датчик влажности: короткое замыкание на батарею или обрыв ПЕРЕЙТИ к точечному тесту E
ОВКВ Б1А69:92 Датчик влажности: работоспособность или неправильная работа ПЕРЕЙТИ к точечному тесту E
ОВКВ B1B71:11 Датчик температуры испарителя: короткое замыкание на массу ПЕРЕЙТИ к пинпойнт-тесту F
ОВКВ B1B71:15 Датчик температуры испарителя: короткое замыкание на батарею или обрыв ПЕРЕЙТИ к пинпойнт-тесту F
ОВКВ B1B7D:11 Привод заднего распределения воздуха: короткое замыкание на массу ПЕРЕЙТИ к точечному тесту AE
ОВКВ B1B7D:15 Привод заднего распределения воздуха: короткое замыкание на батарею или обрыв ПЕРЕЙТИ к точечному тесту AE
ОВКВ C1B14:11 Напряжение питания датчика A: короткое замыкание цепи на массу ПЕРЕЙТИ к Pinpoint Test AB
ОВКВ C1B14:12 Напряжение питания датчика A: короткое замыкание на батарею ПЕРЕЙТИ к Pinpoint Test AB
ОВКВ U0100:00 Потеряна связь с ECM/PCM "A": нет информации о подтипе ПЕРЕЙТИ к точечному тесту AK
ОВКВ U0140:00 Потеряна связь с модулем управления кузовным оборудованием: нет информации о подтипе ПЕРЕЙТИ к точному тесту Q
ОВКВ U0151:00 Потеряна связь с модулем управления системами безопасности: нет информации о подтипе ПЕРЕЙТИ к точечному тесту R
ОВКВ U0155:00 Потеряна связь с модулем управления комбинации приборов (IPC): нет информации о подтипе ПЕРЕЙТИ к пинпойнт-тесту S
ОВКВ U0165:00 Нарушена связь с модулем управления HVAC — сзади: нет информации о подтипе ПЕРЕЙТИ к тесту Pinpoint U
ОВКВ U0253:00 Потеряна связь с интерфейсным модулем дополнительного протокола: нет информации о подтипе ПЕРЕЙТИ к тесту Pinpoint V
ОВКВ U0401:00 От ECM/PCM получены неверные данные A: нет информации о подтипе ПЕРЕЙТИ к точке доступа Pinpoint Test
ОВКВ U0401:82 Неверные данные, полученные от ECM/PCM A: активен/неверный счетчик последовательности/не обновлен ПЕРЕЙТИ к точке доступа Pinpoint Test
ОВКВ U0422:68 Неверные данные, полученные от модуля управления кузовным оборудованием: информация о событии ПЕРЕЙТИ к точке доступа Pinpoint Test
ОВКВ U0422:81 От модуля управления кузовным оборудованием получены неверные данные: получены неверные серийные данные ПЕРЕЙТИ к точке доступа Pinpoint Test
ОВКВ U0452:82 Неверные данные, полученные от ограничений Модуль управления: активен / счетчик последовательности неверен / не обновлен ПЕРЕЙТИ к точке доступа Pinpoint Test
ОВКВ U0466:68 Неверные данные, полученные от модуля управления HVAC — сзади: информация о событии ПЕРЕЙТИ к точке доступа Pinpoint Test
ОВКВ U1000:00 Защита твердотельного драйвера активна — драйвер отключен: нет информации о подтипе ПЕРЕЙТИ к точечному тесту W
ОВКВ U2024:51 Данные калибровки модуля управления: не запрограммировано ПЕРЕЙТИ к точечному тесту AQ
ОВКВ U2100:00 Начальная конфигурация не завершена: нет информации о подтипе ПЕРЕЙТИ к точечному тесту AQ
ОВКВ U3000:41 Модуль управления: общая ошибка контрольной суммы ПЕРЕЙТИ к точечному тесту AR
ОВКВ U3000:49 Модуль управления: внутренняя электронная неисправность ПЕРЕЙТИ к точечному тесту AR
ОВКВ U3003:16 Напряжение батареи: напряжение цепи ниже порогового значения ПЕРЕЙТИ к тесту Pinpoint AM
ОВКВ U3003:17 Напряжение батареи: напряжение цепи выше порогового значения ПЕРЕЙТИ к точному тесту AN
ПКМ P0532:00 Цепь датчика А давления хладагента кондиционера, низкий уровень сигнала: нет информации о подтипе ПЕРЕЙТИ к пинпойнт-тесту А
ПКМ P0533:00 Датчик А давления хладагента кондиционера, высокий уровень сигнала: нет информации о подтипе ПЕРЕЙТИ к пинпойнт-тесту А
ПКМ P0645:00 Цепь управления реле муфты кондиционера: нет информации о подтипе ПЕРЕЙТИ к точечному тесту B
ПКМ P06A0:00 Цепь переменного управления компрессором: нет информации о подтипе ПЕРЕЙТИ к точечному тесту C
ПКМ P1464:00 Потребление кондиционера вне диапазона самопроверки: нет информации о подтипе ПЕРЕЙТИ к точному тесту N
ПКМ P193E:00 Сигнал запроса муфты кондиционера: нет информации о подтипе ПЕРЕЙТИ к тесту Pinpoint AA
ПКМ P2183:00 Датчик температуры охлаждающей жидкости двигателя 2: диапазон/функционирование цепи ПЕРЕЙТИ к Pinpoint Test AV
ПКМ P2184:00 Датчик температуры охлаждающей жидкости двигателя 2: Низкий уровень сигнала в цепи ПЕРЕЙТИ к Pinpoint Test AV
ПКМ P2185:00 Датчик 2 температуры охлаждающей жидкости двигателя: высокий уровень сигнала ПЕРЕЙТИ к Pinpoint Test AV
ПКМ P2186:00 Датчик температуры охлаждающей жидкости двигателя 2: Прерывистая/неустойчивая цепь ПЕРЕЙТИ к Pinpoint Test AV
ПКМ P2600:00 Цепь управления насоса охлаждающей жидкости "A"/обрыв: нет информации о подтипе ПЕРЕЙТИ к точному тесту D
ПКМ P2601:00 Работа цепи управления насоса охлаждающей жидкости "A"/заедание в выключенном состоянии: нет информации о подтипе ПЕРЕЙТИ к точному тесту D
ПКМ P2602:00 Низкий уровень сигнала в цепи управления насоса охлаждающей жидкости "А": нет информации о подтипе ПЕРЕЙТИ к точному тесту D
ПКМ P2603:00 Высокий уровень сигнала в цепи управления насоса охлаждающей жидкости "А": нет информации о подтипе ПЕРЕЙТИ к точному тесту D
ПКМ P26BE:00 Цепь управления перепускным клапаном охлаждающей жидкости двигателя "D", низкий уровень сигнала: нет информации о подтипе ПЕРЕЙТИ к точечному тесту AX
ПКМ P26BF:00 Высокий уровень сигнала в цепи управления перепускным клапаном охлаждающей жидкости двигателя "D": нет информации о подтипе ПЕРЕЙТИ к точечному тесту AX
RHVAC B10B8:63 Кнопки: Тайм-аут защиты цепи/компонента ПЕРЕЙТИ к точечному тесту AH
RHVAC U0140:00 Потеряна связь с модулем управления кузовным оборудованием: нет информации о подтипе ПЕРЕЙТИ к точному тесту Q
RHVAC U0164:00 Потеряна связь с модулем управления HVAC: нет информации о подтипе ПЕРЕЙТИ к пинпойнт-тесту T
RHVAC U3000:41 Модуль управления: общая ошибка контрольной суммы ПЕРЕЙТИ к точечному тесту AR
RHVAC U3000:42 Модуль управления: общий сбой памяти ПЕРЕЙТИ к точечному тесту AR
RHVAC U3003:16 Напряжение батареи: напряжение цепи ниже порогового значения ПЕРЕЙТИ к тесту Pinpoint AM
RHVAC U3003:17 Напряжение батареи: напряжение цепи выше порогового значения ПЕРЕЙТИ к точному тесту AN
СОБДМК P01EB:96 Работоспособность цепи управления подогревателя охлаждающей жидкости двигателя "A": внутренняя неисправность компонента ПЕРЕЙТИ к точечному тесту AJ
СОБДМК P0531:00 Диапазон/характеристики цепи датчика давления хладагента кондиционера "A": нет информации о подтипе ПЕРЕЙТИ к пинпойнт-тесту А
СОБДМК P0534:00 Потеря заряда хладагента кондиционера: нет информации о подтипе ПЕРЕЙТИ к пинпойнт-тесту А
СОБДМК P0D6D:00 Низкое напряжение двигателя компрессора кондиционера "A": нет информации о подтипе ПЕРЕЙТИ к точному тесту ИИ
СОБДМК P0D6F:00 Высокий ток двигателя компрессора кондиционера: нет информации о подтипе ПЕРЕЙТИ к точному тесту ИИ
СОБДМК P0D71:00 Рабочие характеристики датчика внутренней температуры модуля управления компрессором кондиционера: нет информации о подтипе ПЕРЕЙТИ к точному тесту ИИ
СОБДМК P2611:00 Цепь управления/обрыв распределительного клапана хладагента кондиционера "A": нет информации о подтипе ПЕРЕЙТИ в Pinpoint Test AS
СОБДМК P2612:00 Цепь управления распределительного клапана хладагента кондиционера "A", низкий уровень сигнала: нет информации о подтипе ПЕРЕЙТИ в Pinpoint Test AS
СОБДМК P2613:00 Высокий уровень сигнала в цепи управления распределительного клапана хладагента кондиционера "A": нет информации о подтипе ПЕРЕЙТИ в Pinpoint Test AS
СОБДМК P26FD:00 Характеристики модуля внутреннего управления компрессора кондиционера: нет информации о подтипе ПЕРЕЙТИ к точному тесту ИИ
СОБДМК P2D41:00 Напряжение двигателя компрессора кондиционера "B" Характеристики: Нет информации о подтипе ПЕРЕЙТИ к точному тесту ИИ
СОБДМК P2D42:00 Низкое напряжение "B" двигателя компрессора кондиционера: нет информации о подтипе ПЕРЕЙТИ к точному тесту ИИ
СОБДМК P2D44:00 Характеристики двигателя компрессора кондиционера: нет информации о подтипе ПЕРЕЙТИ к точному тесту ИИ
СОБДМК P2DA4:00 Характеристики нагревателя охлаждающей жидкости "A" внутреннего модуля управления: нет информации о подтипе ПЕРЕЙТИ к точечному тесту AJ
СОБДМК P2DA5:00 Цепь напряжения питания нагревателя охлаждающей жидкости "A": нет информации о подтипе ПЕРЕЙТИ к точечному тесту AJ
СОБДМК P2DA6:00 Перегрев нагревателя охлаждающей жидкости "A": нет информации о подтипе ПЕРЕЙТИ к точечному тесту AJ
СОБДМК P2DA7:00 Нагреватель охлаждающей жидкости "A" Внутренний модуль управления Модуль управления Системное напряжение: Нет информации о подтипе ПЕРЕЙТИ к точечному тесту AJ
СОБДМК P2E62:00 Цепь управления/обрыв перепускного клапана охлаждающей жидкости двигателя "E": нет информации о подтипе ПЕРЕЙТИ к Pinpoint Test AT
СОБДМК P2E63:00 Цепь управления перепускным клапаном охлаждающей жидкости двигателя "E", низкий уровень сигнала: нет информации о подтипе ПЕРЕЙТИ к Pinpoint Test AT
СОБДМК P2E64:00 Высокий уровень сигнала в цепи управления перепускным клапаном охлаждающей жидкости двигателя "E": нет информации о подтипе ПЕРЕЙТИ к Pinpoint Test AT
СОБДМК U069E:81 Потеряна связь с нагревателем охлаждающей жидкости "A": получены неверные серийные данные ПЕРЕЙТИ к точечному тесту AJ
СОБДМК U069E:87 Потеряна связь с нагревателем охлаждающей жидкости "A": Отсутствующие сообщения ПЕРЕЙТИ к точечному тесту AJ

Таблицы симптомов

Таблица симптомов — системы климат-контроля

ПРИМЕЧАНИЕ: Некоторые диагностические неисправности модуля управления силовым агрегатом (PCM) Коды (DTC) могут препятствовать работе кондиционера (A/C). Если есть Диагностические коды неисправностей (DTC) модуля управления силовым агрегатом (PCM) извлечены, диагностируйте их в первую очередь. Обратитесь к диагностическому коду неисправности (DTC) Диаграмма.

Диагностика, описанная в данном руководстве, предполагает наличие определенного уровня навыков и знаний методов диагностики, характерных для Ford.
СМ.: Методы диагностики (100-00 Общая информация, описание и работа).

Состояние Действия
Невозможно воспроизвести проблему клиента и отсутствуют диагностические коды неисправностей (DTC). ПЕРЕЙТИ к точечному тесту I
Модуль не отвечает на диагностический сканер
СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).
Внешне контролируемая переменная Плохая производительность поршневого компрессора (EVDC)/не работает правильно ПЕРЕЙТИ к точечному тесту C
Недостаточное охлаждение кондиционера (A/C) ПЕРЕЙТИ к точному тесту AY
Кондиционер не работает НЕ HEV ПЕРЕЙТИ к точному тесту M
Кондиционер всегда включен — режим кондиционера всегда задается на НЕ HEV ПЕРЕЙТИ к точному тесту N
Клапан сброса давления кондиционера разгружается ПЕРЕЙТИ к Pinpoint Test AW
ACCM ЭЛЕКТРИЧЕСКИЙ КОМПРЕССОР КОНДИЦИОНЕРА НЕ РАБОТАЕТ ПЕРЕЙТИ к точному тесту ИИ
Дверца воздухозаборника не работает ПЕРЕЙТИ к точному тесту J
Двигатель переднего вентилятора не работает ПЕРЕЙТИ к точечному тесту O
Двигатель переднего вентилятора работает неправильно ПЕРЕЙТИ к точечному тесту P
Двигатель заднего вентилятора не работает ПЕРЕЙТИ к точечному тесту AC
Двигатель заднего вентилятора работает неправильно ПЕРЕЙТИ к рекламе Pinpoint Test
Неправильное или хаотичное направление потока воздуха из выпускных отверстий на передней панели ПЕРЕЙТИ к точному тесту K
Неправильное или хаотичное направление потока воздуха из выпускных отверстий на задней панели ПЕРЕЙТИ к точечному тесту AE
Недостаточное, неустойчивое или отсутствие тепла ПЕРЕЙТИ к точечному тесту L
Уменьшенный поток воздуха на выходе ПЕРЕЙТИ к Pinpoint Test AZ
Регулятор температуры не работает или работает неправильно – сторона водителя ПЕРЕЙТИ к пинпойнт-тесту G
Регулятор температуры не работает или работает неправильно – сторона пассажира ПЕРЕЙТИ к точному тесту H
Регулятор температуры сзади не работает или работает неправильно ПЕРЕЙТИ к точечному тесту AF
Уставка температуры не повторяется после выключения зажигания УСТАНОВИТЕ новый модуль управления HVAC. СМ. соответствующую процедуру в группе 412-00.
NVH при включенном кондиционере ПЕРЕЙТИ к Pinpoint Test BA

Точные тесты


ТОЧНЫЙ ТЕСТ A : P0531, P0532, P0533, P0534

Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 55.

Нормальная работа и неисправности

Датчик давления кондиционера, СМ.: Система климат-контроля — Работа системы и описание компонентов (412-00 Система климат-контроля — Общая информация, описание и работа).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC P0531:00 Диапазон/характеристики цепи датчика давления хладагента кондиционера "A": нет информации о подтипе Этот DTC устанавливается, если напряжение обратной связи ниже ожидаемого.
ПКМ P0532:00 Цепь датчика давления хладагента кондиционера "А", низкий уровень сигнала: нет информации о подтипе Этот DTC устанавливается, если напряжение обратной связи ниже ожидаемого.
ПКМ P0533:00 Цепь датчика давления хладагента кондиционера "А", высокий уровень сигнала: нет информации о подтипе Датчик давления кондиционера подает напряжение обратной связи на PCM. Этот DTC устанавливается, если напряжение обратной связи выше ожидаемого.
SOBDMC P0534:00 Потеря заряда системы хладагента A/C: нет информации о подтипе Этот код неисправности устанавливается, если уровень хладагента низкий.

Возможные источники

  • Проводка, клеммы или разъемы
  • Датчик давления кондиционера
  • ПКМ

Визуальный осмотр и предварительная проверка

  • Осмотрите на предмет ослабления или коррозии соединений датчика давления кондиционера.
УВЕДОМЛЕНИЕ: Используйте правильный(е) адаптер(ы) зонда при изготовлении измерения. Использование неправильного(ых) адаптера(ов) зонда может привести к повреждение разъема.
A1 СРАВНИТЕ PCM (МОДУЛЬ УПРАВЛЕНИЯ ТРАНСМИССИИ) ДАТЧИК ДАВЛЕНИЯ PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ) С КОЛЛЕКТОРА УСТАНОВИТЬ ПОКАЗАНИЯ

ПРИМЕЧАНИЕ: Следующий этап точечного теста тестируется в температура окружающей среды приблизительно 21,1°C (70°F). Как окружающий температуры около 38°C (100,4°F), разница значений давления увеличивается выше диапазона ± 15 фунтов на кв. дюйм (103 кПа)

  • Позвольте внешнему виду и интерьеру автомобиля стабилизироваться до температуры окружающей среды. Это может занять период замачивания не менее 6 часы.
  • Подсоедините набор манометров коллектора.
  • Зажигание включено.
  • Доступ к ПКМ и контролировать ACP_PRESS (кПа) ПИД


Находятся ли значения давления набора манометров коллектора и ФИД, зависящие от температуры окружающей среды, в пределах ± 103 кПа (15 фунтов на кв. дюйм)?
Да ИГНОРИРУЙТЕ диагностические коды неисправностей (DTC). СМ. Таблицу симптомов в этом разделе.
Нет ПЕРЕЙТИ к A2

A2 ПРОВЕРЬТЕ КОНДИЦИОНЕР (КОНДИЦИОНЕР ВОЗДУХА) ЦЕПИ ДАТЧИКА ДАВЛЕНИЯ ПРИ ЗАМЫКАНИИ НА НАПРЯЖЕНИЕ
  • Зажигание ВЫКЛ.
  • Отключить ПКМ C1381B (2,3 л), C1551B (3,0 л) или C175B (3,3 л).
  • Отключить Датчик давления кондиционера C1260 .
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1260-1 Земля
    C1260-2 Земля
    C1260-3 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ цепь.
Нет ПЕРЕЙТИ к A3

A3 ПРОВЕРЬТЕ КОНДИЦИОНЕР (КОНДИЦИОНЕР ВОЗДУХА) ЦЕПИ ДАТЧИКА ДАВЛЕНИЯ ПРИ ЗАМЫКЕ НА МАССУ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1260-1 Земля
    C1260-2 Земля
    C1260-3 Земля

Сопротивления больше 10000 Ом?
Да ПЕРЕЙТИ на А4
Нет ОТРЕМОНТИРУЙТЕ цепь.

A4 ПРОВЕРЬТЕ КОНДИЦИОНЕР (КОНДИЦИОНЕР ВОЗДУХА) ЦЕПИ ДАТЧИКА ДАВЛЕНИЯ ДЛЯ ОБРЫВА
  • Мера:
    Нажмите, чтобы отобразить соединители

    2,3 л


    Положительный вывод Измерение/действие Отрицательный вывод
    C1260-1 C1381B-26
    C1260-2 C1381B-30
    C1260-3 C1381B-13

    Нажмите, чтобы отобразить соединители

    3,0 л


    Положительный вывод Измерение/действие Отрицательный вывод
    C1260-1 C1551B-28
    C1260-2 C1551B-69
    C1260-3 C1551B-82

    Нажмите, чтобы отобразить соединители

    3,3 л


    Положительный вывод Измерение/действие Отрицательный вывод
    C1260-1 C175B-28
    C1260-2 C175B-69
    C1260-3 C175B-82

Сопротивления меньше 3 Ом?
Да ПЕРЕЙТИ к A5
Нет ОТРЕМОНТИРУЙТЕ цепь.

A5 ПРОВЕРЬТЕ КОНДИЦИОНЕР (КОНДИЦИОНЕР ВОЗДУХА) ЦЕПИ ДАТЧИКА ДАВЛЕНИЯ НА КОРОТКОЕ ЗАМЫКАНИЕ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1260-1 C1260-2
    C1260-1 C1260-3
    C1260-2 C1260-3

Сопротивления больше 10000 Ом?
Да УСТАНОВИТЕ новый кондиционер Датчик давления. ОБРАЩАЙТЕСЬ к соответствующей процедуре в группе 412-00. СНЯТЬ коды и ПРОВЕРИТЬ нормальную работу системы. Если беспокойство все еще присутствует, ПЕРЕЙДИТЕ к A6
Нет ОТРЕМОНТИРУЙТЕ цепи.

A6 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ PCM (МОДУЛЬ УПРАВЛЕНИЯ ТРАНСМИССИИ) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите все электрические разъемы PCM (если они не были отсоединены ранее).
  • Ремонт:
    • коррозия (установите новый разъем или клемму - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы или контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините все электрические разъемы PCM. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей это беспокойство,
Нажмите здесь, чтобы получить доступ к управляемой процедуре (PCM). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.

ТОЧНЫЙ ТЕСТ B: P0645:00, P2CFC:00, P2CFD:00, P2CFE:00

Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 55.

Нормальная работа и неисправности

Когда A/C запрашивается и давление в линии A/C позволяет, PCM заземляет цепь управления сцеплением, которая жестко подключена к входной обработке управления муфтой A/C в BCMC. Для получения дополнительной информации о запросе кондиционера СМ.: Система климат-контроля — работа системы и описание компонентов (412-00 Система климат-контроля — общая информация, описание и работа).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ПКМ P0645:00 Цепь управления реле муфты кондиционера: нет информации о подтипе Устанавливается, когда PCM заземляет цепь реле и в цепи реле обнаруживается больший ток, чем ожидалось. Код неисправности также устанавливается, когда цепь реле отключена и в цепи реле обнаружено напряжение.
БКМС P2CFC:00 Цепь управления муфтой кондиционера: нет информации о подтипе BCMC сообщает об обрыве цепи управления сцеплением.
BCMC P2CFD:00 Низкий уровень сигнала в цепи управления муфтой кондиционера: нет информации о подтипе BCMC сообщает о коротком замыкании цепи управления сцеплением на массу.
БКМС P2CFE:00 Цепь управления муфтой кондиционера, высокий уровень сигнала: нет информации о подтипе BCMC сообщает о коротком замыкании цепи управления сцеплением на питание.

Возможные источники

  • Предохранитель
  • Проводка, клеммы или разъемы
  • Реле муфты кондиционера (необслуживаемое, часть BCMC)
  • BCMC
  • ПКМ
УВЕДОМЛЕНИЕ: Используйте правильный(е) адаптер(ы) зонда при изготовлении измерения. Использование неправильного(ых) адаптера(ов) зонда может привести к повреждение разъема.
B1 ПРОВЕРЬТЕ КОНДИЦИОНЕР (КОНДИЦИОНЕР ВОЗДУХА) ЦЕПЬ УПРАВЛЕНИЯ КАТУШКОЙ РЕЛЕ СЦЕПЛЕНИЯ НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Зажигание ВЫКЛ.
  • Отключить ПКМ C1381B (2,3 л), C1551B (3,0 л) или C175B (3,3 л).
  • Отключить BCMC C1035B .
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1035B-19 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ цепь.
Нет ПЕРЕЙТИ к B2

B2 ПРОВЕРЬТЕ КОНДИЦИОНЕР (КОНДИЦИОНЕР ВОЗДУХА) ЦЕПЬ УПРАВЛЕНИЯ КАТУШКОЙ РЕЛЕ СЦЕПЛЕНИЯ - КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1035B-19 Земля

Сопротивление больше 10000 Ом?
Да ПЕРЕЙТИ к B3
Нет ОТРЕМОНТИРУЙТЕ цепь.

B3 ПРОВЕРЬТЕ КОНДИЦИОНЕР (КОНДИЦИОНЕР ВОЗДУХА) ЦЕПЬ УПРАВЛЕНИЯ КАТУШКОЙ РЕЛЕ СЦЕПЛЕНИЯ ПРИ ОБРЫВЕ
  • Для автомобилей с двигателем 2,3 л измерьте:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1035B-19 C1381B-62
  • Для автомобилей с двигателем 3,0 л измерьте:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1035B-19 C1551B-19
  • Для автомобилей с двигателем 3,3 л измерьте:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1035B-19 C175B-19

Сопротивление меньше 3 Ом?
Да УДАЛИТЕ коды, ВЫПОЛНИТЕ самопроверку BCMC и самопроверку PCM. Если диагностический код неисправности P0645:00 возвращается, ПЕРЕЙДИТЕ к B4.
Если диагностические коды неисправностей P2CFC:00, P2CFD:00 или P2CFE:00 возвращаются, ПЕРЕЙДИТЕ к B5.
Нет ОТРЕМОНТИРУЙТЕ цепь.

B4 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ PCM (МОДУЛЬ УПРАВЛЕНИЯ ТРАНСМИССИИ) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите все электрические разъемы PCM (если они не были отсоединены ранее).
  • Ремонт:
    • коррозия (установите новый разъем или клемму - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы или контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините все электрические разъемы PCM. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей это беспокойство,
Нажмите здесь, чтобы получить доступ к управляемой процедуре (PCM). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.

B5 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ BCMC (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА C) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите все электрические разъемы BCMC (если они не были отсоединены ранее).
  • Ремонт:
    • коррозия (установите новый разъем или клемму - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы или контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините все электрические разъемы BCMC. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новый BCMC.
СМ.: Блок управления кузовным оборудованием C (BCMC) (419-10 Многофункциональные электронные модули, Снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.

ТОЧНЫЙ ТЕСТ C : P06A0

Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 55.

Нормальная работа и неисправности

Компрессор с переменным рабочим объемом с внешним управлением управляется электронным блоком PCM. ПКМ ширина импульса модулирует землю в соответствии с управляемой извне переменной объемный компрессор для изменения рабочего объема компрессора кондиционера. СМ.: Система климат-контроля — работа системы и описание компонентов (412-00 Система климат-контроля — общая информация, описание и работа).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ПКМ P06A0:00 Цепь управления регулируемым компрессором кондиционера: нет информации о подтипе Этот DTC устанавливается, когда PCM обнаруживает неожиданное напряжение в цепи обратной связи датчика, что указывает на короткое замыкание на напряжение, обрыв цепи или обрыв датчика.

Возможные источники

  • Предохранитель
  • Проводка, клеммы или разъемы
  • Низкая заправка хладагентом
  • Компрессор кондиционера
  • ПКМ

Визуальный осмотр и предварительная проверка

  • Осмотрите на наличие ослабленных или ржавых соединений компрессора кондиционера.
  • Убедитесь, что предохранитель BCMC 14 (15A) исправен.
УВЕДОМЛЕНИЕ: Используйте правильный(е) адаптер(ы) зонда при изготовлении измерения. Использование неправильного(ых) адаптера(ов) зонда может привести к повреждение разъема.
С1 КОМПРЕССОР ПЕРЕМЕННОЙ ПРОИЗВОДИТЕЛЬНОСТИ С ВНЕШНИМ УПРАВЛЕНИЕМ (EVDC) ПРОВЕРКА РАБОТЫ С ПОМОЩЬЮ ТЕСТЕРА ЭЛЕКТРОННОГО РЕГУЛИРУЮЩЕГО КЛАПАНА КОМПРЕССОРА АС

ПРИМЕЧАНИЕ: На следующем этапе точного тестирования используется EVDC100. Электронный тестер регулирующего клапана компрессора кондиционера с переменным рабочим объемом, доступны на веб-сайте Ford Rotunda.

ПРИМЕЧАНИЕ: Правильная диагностика системы кондиционирования воздуха (A/C) на компрессор автомобиля зависит от правильной заправки системы хладагентом и протестированы при температуре окружающей среды выше 21,1°C (70°F).

  • Проверьте рабочий объем компрессора EVDC, следуя инструкции в руководстве пользователя, поставляемом с моделью EVDC100 A/C. Тестер электронного регулирующего клапана компрессора.

Давление на стороне низкого давления на всасывании уменьшилось или давление на стороне высокого давления увеличилось?
Да Внешне управляемое переменное смещение Компрессор (EVDC) способен изменять рабочий объем. Не заменяйте компрессор.
Если присутствует DTC P06A0, ПЕРЕЙДИТЕ к C2.
Если DTC P06A0 отсутствует, ПРОВЕРЬТЕ количество заправленного хладагента. СМ. соответствующую общую процедуру в группе 412-00.
Нет ПЕРЕЙТИ на С2

C2 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА КОНДИЦИОНЕРЕ (КОНДИЦИОНЕР ВОЗДУХА) СОЛЕНОИД УПРАВЛЕНИЯ КОМПРЕССОРОМ
  • Зажигание ВЫКЛ.
  • Отключение Компрессор переменной производительности с внешним управлением C1110 .
  • Отключить ПКМ C1381B (2,3 л), C1551B (3,0 л) или C175B (3,3 л).
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1110-1 Земля

Напряжение больше 11 вольт?
Да ПЕРЕЙТИ на С3
Нет ПРОВЕРЬТЕ, что предохранитель BCMC 14 (15A) исправен.
Если все в порядке, ОТРЕМОНТИРУЙТЕ цепь.
Если не в порядке, ОБРАЩАЙТЕСЬ к руководству по монтажным схемам, чтобы определить возможные причины короткого замыкания.

C3 ПРОВЕРЬТЕ КОНДИЦИОНЕР (КОНДИЦИОНЕР ВОЗДУХА) ЦЕПЬ КЛАПАНА УПРАВЛЕНИЯ ПРОМЕЖУТОЧНЫМ ПРОИЗВОДСТВОМ КОМПРЕССОРА НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1110-2 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ цепь.
Нет ПЕРЕЙТИ на С4

C4 ПРОВЕРЬТЕ КОНДИЦИОНЕР (КОНДИЦИОНЕР ВОЗДУХА) ЦЕПЬ КЛАПАНА УПРАВЛЕНИЯ РАБОЧИМ ПРОИЗВОДСТВОМ КОМПРЕССОРА ИЗ-ЗА КОРОТКОГО ЗАМЫКАНИЯ НА МАССУ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1110-2 Земля

Сопротивление больше 10000 Ом?
Да ПЕРЕЙТИ на С5
Нет ОТРЕМОНТИРУЙТЕ цепь.

C5 ПРОВЕРЬТЕ КОНДИЦИОНЕР (КОНДИЦИОНЕР ВОЗДУХА) ЦЕПЬ КЛАПАНА РЕГУЛИРОВКИ ПРОИЗВОДСТВА КОМПРЕССОРА ДЛЯ ОБРЫВА
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители

    2,3 л


    Положительный вывод Измерение/действие Отрицательный вывод
    C1110-2 C1381B-59

    Нажмите, чтобы отобразить соединители

    3,0 л


    Положительный вывод Измерение/действие Отрицательный вывод
    C1110-2 C1551B-79

    Нажмите, чтобы отобразить соединители

    3,3 л


    Положительный вывод Измерение/действие Отрицательный вывод
    C1110-2 C175B-79

Сопротивление меньше 3 Ом?
Да УСТАНОВИТЕ новый компрессор кондиционера. СМ. соответствующую процедуру в группе 412-00.
УДАЛИТЕ DTC и ВЫПОЛНИТЕ самопроверку PCM. Если код неисправности возвращается, ПЕРЕЙДИТЕ к C6.
Нет ОТРЕМОНТИРУЙТЕ цепь.

C6 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ PCM (МОДУЛЬ УПРАВЛЕНИЯ ТРАНСМИССИИ) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите все электрические разъемы PCM (если они не были отсоединены ранее).
  • Ремонт:
    • коррозия (установите новый разъем или клемму - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы или контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините все электрические разъемы PCM. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей это беспокойство,
Нажмите здесь, чтобы получить доступ к управляемой процедуре (PCM). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

ТОЧНЫЙ ТЕСТ D: НЕДОСТАТОЧНЫЙ НАГРЕВ ТОЛЬКО В РЕЖИМЕ АВТОМАТИЧЕСКОГО ЗАПУСКА-СТОП

Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 55.

Нормальная работа и неисправности

Насос охлаждающей жидкости обогревателя салона, СМ.: Система климат-контроля — Работа системы и описание компонентов (412-00 Система климат-контроля — Общая информация, описание и работа).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ПКМ P2600:00 Цепь управления насоса охлаждающей жидкости "A"/обрыв: нет информации о подтипе Этот DTC устанавливается, когда PCM обнаруживает обрыв в цепях насоса охлаждающей жидкости отопителя салона.
ПКМ P2601:00 Работа цепи управления насоса охлаждающей жидкости "A"/заедание в выключенном состоянии: нет информации о подтипе
  • Этот DTC устанавливается, когда PCM обнаруживает любое из следующих условий:
  • Сухой ход приводит к тому, что насос охлаждающей жидкости отопителя салона работает без сопротивления
  • Перегретый
  • Повышенное/пониженное напряжение
  • Срыв импеллера
  • Скорость рабочего колеса ниже минимальной скорости
  • Внутренняя ошибка
ПКМ P2602:00 Низкий уровень сигнала в цепи управления насоса охлаждающей жидкости "А": нет информации о подтипе Этот DTC устанавливается, когда PCM обнаруживает низкое напряжение в цепи ШИМ при подаче команды высокого уровня, что указывает на короткое замыкание на массу насоса охлаждающей жидкости отопителя салона.
ПКМ P2603:00 Высокий уровень сигнала в цепи управления насоса охлаждающей жидкости "А": нет информации о подтипе Этот DTC устанавливается, когда PCM обнаруживает низкое напряжение в цепи ШИМ при подаче команды на высокое напряжение, что указывает на обрыв цепи насоса охлаждающей жидкости отопителя салона.

Возможные источники

  • Проводка, клеммы или разъемы
  • Низкий уровень охлаждающей жидкости или воздух в системе охлаждения
  • Насос охлаждающей жидкости отопителя салона
  • ПКМ

Визуальный осмотр и предварительная проверка

  • Осмотрите соединения PCM и компрессора кондиционера на наличие ослабленных или ржавых соединений.
  • Убедитесь, что предохранитель BCMC 14 (15A) исправен.
УВЕДОМЛЕНИЕ: Используйте правильный(е) адаптер(ы) зонда при изготовлении измерения. Использование неправильного(ых) адаптера(ов) зонда может привести к повреждению разъем.
D1 ПРОВЕРЬТЕ НАСОС ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ОТОПИТЕЛЯ КАБИНЫ

ПРИМЕЧАНИЕ: Двигатель должен быть автоматически остановлен, чтобы запросить кабину включен насос охлаждающей жидкости отопителя. Дополнительную информацию можно найти в Литература по полному включению/отключению Auto Start-Stop.

  • Запустите автомобиль и дайте двигателю прогреться до нормальной рабочей температуры.
  • Используя элементы управления HVAC, выберите режим панели, установите максимальную температуру и установите низкую скорость вентилятора.
  • Двигайтесь на автомобиле со скоростью выше 3 миль/ч (4 км/ч).
  • Остановите автомобиль на ровной поверхности.
  • Убедитесь, что рулевое колесо установлено в прямое положение.
  • Держите рычаг селектора коробки передач в положении D, педаль тормоза нажата, а двери закрыты.
  • Контролируйте состояние PID насоса охлаждающей жидкости в течение не менее 1 минуты.
  • Доступ к ПКМ и контролировать COOLPMP_A_STAT ПИД


Насос охлаждающей жидкости отопителя салона включается?
Да ПЕРЕЙДИТЕ к D5
Нет ПЕРЕЙДИТЕ к D2

D2 ПРОВЕРЬТЕ ЦЕПИ НАСОСА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ОБОГРЕВАТЕЛЯ КАБИНЫ НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Отключить Предохранитель BCMC 14 (15А).
  • Отключить ПКМ C1381B (2,3 л) или C1551E (3,0 л).
  • Отсоедините насос охлаждающей жидкости отопителя кабины C1450 (2,3 л) или C1812 (3,0 л).
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители

    2,3 л


    Положительный вывод Измерение/действие Отрицательный вывод
    C1450-1 Земля
    C1450-2 Земля
    C1450-3 Земля

    Нажмите, чтобы отобразить соединители

    3,0 л


    Положительный вывод Измерение/действие Отрицательный вывод
    C1812-1 Земля
    C1812-2 Земля
    C1812-3 Земля

Напряжение присутствует?
Да ОТРЕМОНТИРУЙТЕ цепь.
Нет ПЕРЕЙДИТЕ к D3

D3 ПРОВЕРЬТЕ ЦЕПИ НАСОСА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ОТОПИТЕЛЯ КАБИНЫ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители

    2,3 л


    Положительный вывод Измерение/действие Отрицательный вывод
    C1450-2 Земля
    C1450-3 Земля

    Нажмите, чтобы отобразить соединители

    3,0 л


    Положительный вывод Измерение/действие Отрицательный вывод
    C1812-2 Земля
    C1812-3 Земля

Сопротивления больше 10000 Ом?
Да ПЕРЕЙДИТЕ к D4
Нет ОТРЕМОНТИРУЙТЕ цепь.

D4 ПРОВЕРЬТЕ ЦЕПИ НАСОСА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ОТОПИТЕЛЯ КАБИНЫ НА ОБРЫВ
  • Отключить BCMC C1035B .
  • Мера:
    Нажмите, чтобы отобразить соединители

    2,3 л


    Положительный вывод Измерение/действие Отрицательный вывод
    C1450-1 Земля

    Нажмите, чтобы отобразить соединители

    3,0 л


    Положительный вывод Измерение/действие Отрицательный вывод
    C1812-1 Земля

    Нажмите, чтобы отобразить соединители

    2,3 л


    Положительный вывод Измерение/действие Отрицательный вывод
    C1450-2 C1035B-44

    Нажмите, чтобы отобразить соединители

    3,0 л


    Положительный вывод Измерение/действие Отрицательный вывод
    C1812-2 C1035B-44

    Нажмите, чтобы отобразить соединители

    2,3 л


    Положительный вывод Измерение/действие Отрицательный вывод
    C1450-3 C1381B-20

    Нажмите, чтобы отобразить соединители

    3,0 л


    Положительный вывод Измерение/действие Отрицательный вывод
    C1812-3 C1551E-60

Сопротивления меньше 3 Ом?
Да ПЕРЕЙДИТЕ к D5
Нет ОТРЕМОНТИРУЙТЕ цепь.

D5 ПРОВЕРЬТЕ УРОВЕНЬ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ

ПРИМЕЧАНИЕ: Дайте двигателю остыть перед проверкой уровня охлаждающей жидкости двигателя.

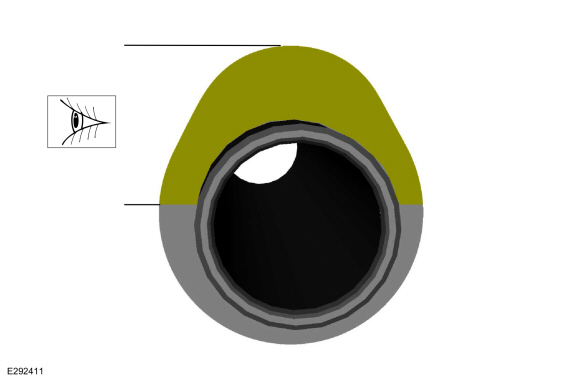

  • Визуально проверьте уровень охлаждающей жидкости двигателя в дегазационном баллоне.

Соответствует ли уровень охлаждающей жидкости двигателя спецификациям?
Да ПЕРЕЙДИТЕ к D6
Нет Процедуру см. в соответствующем разделе группы 303.

D6 ОЧИСТИТЬ ВСЕ PCM (МОДУЛЬ УПРАВЛЕНИЯ ТРАНСМИССИИ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ
  • Подсоедините все отсоединенные разъемы. Убедитесь, что они правильно сидят и фиксируются .
  • Зажигание включено.
  • Используя диагностический сканер, УДАЛИТЕ все диагностические коды неисправностей (DTC) PCM.
  • ПРИМЕЧАНИЕ: Двигатель должен быть автоматически остановлен, чтобы запросить включается насос охлаждающей жидкости отопителя салона. Дополнительную информацию можно найти в Литература владельца для полного включения/выключения Auto Start-Stop. Запустите автомобиль и дайте двигателю прогреться до нормальной рабочей температуры.
  • Используя элементы управления HVAC, выберите режим панели, установите максимальную температуру и установите низкую скорость вентилятора.
  • Двигайтесь на автомобиле со скоростью выше 3 миль/ч (4 км/ч).
  • Остановите автомобиль на ровной поверхности.
  • Убедитесь, что рулевое колесо установлено в прямое положение.
  • Держите рычаг селектора коробки передач в положении D, педаль тормоза нажата, а двери закрыты.
  • Контролируйте состояние PID насоса охлаждающей жидкости в течение не менее 1 минуты.
  • Доступ к ПКМ и контролировать COOLPMP_A_STAT ПИД


Насос охлаждающей жидкости салона включается?
Да Если насос охлаждающей жидкости кабины работает в течение 10 секунд и Через 10 секунд ВЫДУВТЕ воздух из системы охлаждения. Обратитесь к соответствующий раздел в группе 303 для процедуры.
Если насос охлаждающей жидкости кабины работает нормально, в настоящее время система работает корректно. Беспокойство, возможно, было из-за соединений насоса. УСТРАНИТЕ первопричину любого соединителя или проблемы с булавкой.
Нет УСТАНОВИТЕ новый насос охлаждающей жидкости отопителя салона. СМ. соответствующую процедуру в группе 412-00.
ПРОВЕРЬТЕ систему на предмет нормальной работы. Если проблема не устранена, ПЕРЕЙДИТЕ к D7.

D7 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ PCM (МОДУЛЬ УПРАВЛЕНИЯ ТРАНСМИССИИ) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите разъемы PCM.
  • Ремонт:
    • коррозия (замените разъем или клеммы – очистите контакты модуля)
    • поврежденные или погнутые контакты – замените клеммы/контакты
    • выдвинутые штифты – при необходимости замените штифты
  • Подсоедините разъемы ПКМ. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и убедитесь, что проблема все еще присутствует.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей это беспокойство,
Нажмите здесь, чтобы получить доступ к управляемой процедуре (PCM). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.
.
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

ТОЧНЫЙ ТЕСТ E : B1A61:11, B1A61;15, B1A69:11, B1A69:15, B1A69:92

Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 55.

Нормальная работа и неисправности

Датчик температуры и влажности в автомобиле, СМ.: Система климат-контроля — Работа системы и описание компонентов (412-00 Система климат-контроля — Общая информация, описание и работа).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ОВКВ B1A61:11 Датчик температуры в салоне: короткое замыкание на массу Модуль обнаруживает напряжение ниже ожидаемого на цепь обратной связи датчика температуры, что свидетельствует о коротком замыкании на земля.
ОВКВ B1A61:15 Датчик температуры в салоне: короткое замыкание на батарею или обрыв Модуль обнаруживает неожиданное напряжение в цепи датчика температуры салона.
ОВКВ B1A69:11 Датчик влажности: короткое замыкание на массу Модуль обнаруживает отсутствие напряжения в цепи датчика влажности, что указывает на замыкание на массу.
ОВКВ B1A69:15 Датчик влажности: короткое замыкание на батарею или обрыв Модуль обнаруживает короткое замыкание на батарею или обрыв датчика влажности.
ОВКВ B1A69:92 Датчик влажности: работоспособность или неправильная работа Модуль определяет неправильное значение датчика влажности.

Возможные источники

  • Проводка, клеммы или разъемы
  • Датчик температуры и влажности в салоне
  • Модуль управления ОВКВ
УВЕДОМЛЕНИЕ: Используйте правильный(е) адаптер(ы) зонда при изготовлении измерения. Использование неправильного(ых) адаптера(ов) зонда может привести к повреждение разъема.
E1 ПРОВЕРЬТЕ ЦЕПИ ДАТЧИКА ТЕМПЕРАТУРЫ И ВЛАЖНОСТИ В АВТОМОБИЛЕ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА НАПРЯЖЕНИЕ
  • Зажигание ВЫКЛ.
  • Отключить Модуль управления HVAC C228A .
  • Отключить Модуль управления HVAC C228B .
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C228B-29 Земля
    C228B-27 Земля
    C228B-19 Земля
    C228B-9 Земля

    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C228A-3 Земля
    C228A-2 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ неисправную цепь.
Нет ПЕРЕЙТИ на E2

E2 ПРОВЕРЬТЕ ЦЕПИ ДАТЧИКА ТЕМПЕРАТУРЫ И ВЛАЖНОСТИ В АВТОМОБИЛЕ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА МАССУ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C228B-29 Земля
    C228B-27 Земля
    C228B-19 Земля
    C228B-9 Земля

    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C228A-3 Земля
    C228A-2 Земля

Сопротивления больше 10000 Ом?
Да ПЕРЕЙТИ на E3
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

E3 ПРОВЕРЬТЕ ЦЕПИ ДАТЧИКА ТЕМПЕРАТУРЫ И ВЛАЖНОСТИ В АВТОМОБИЛЕ НА ОБРЫВ ЦЕПИ
  • Отсоедините датчик температуры и влажности в салоне автомобиля C910. .
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C228B-29 C910-1
    C228B-27 C910-2
    C228B-19 C910-4
    C228B-9 C910-6

    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C228A-3 C910-3
    C228A-2 C910-5

Сопротивления меньше 3 Ом?
Да УСТАНОВИТЕ новый датчик температуры и влажности в автомобиле. датчик. См. соответствующую процедуру в группе 412-00. ПРОВЕРЬТЕ система для нормальной работы. Если проблема не устранена, ПЕРЕЙДИТЕ к E4.
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

E4 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) РАБОТА МОДУЛЯ УПРАВЛЕНИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите все электрические разъемы модуля управления HVAC (если они не были отсоединены ранее).
  • Ремонт:
    • коррозия (установите новый разъем или клемму - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы или контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините все электрические разъемы модуля управления HVAC. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новый модуль управления HVAC.
СМ.: Модуль управления отоплением, вентиляцией и кондиционированием воздуха (HVAC) (412-00 Система климат-контроля — общая информация, снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

ТОЧНЫЙ ТЕСТ F : B1B71:11, B1B71:15

Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 55.

Нормальная работа и неисправности

Датчик температуры испарителя, СМ.: Система климат-контроля — Работа системы и описание компонентов (412-00 Система климат-контроля — Общая информация, описание и работа).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ОВКВ B1B71:11 Датчик температуры испарителя: короткое замыкание на массу Модуль обнаруживает напряжение ниже ожидаемого в цепи обратной связи датчика, что указывает на замыкание на массу.
ОВКВ B1B71:15 Датчик температуры испарителя: короткое замыкание на батарею или обрыв Модуль обнаруживает большее, чем ожидалось, напряжение на цепь обратной связи датчика, указывающую на короткое замыкание на напряжение или обрыв цепи или датчика.

Возможные источники

  • Проводка, клеммы или разъемы
  • Датчик температуры испарителя
  • Модуль управления ОВКВ
УВЕДОМЛЕНИЕ: Используйте правильный(е) адаптер(ы) зонда при изготовлении измерения. Использование неправильного(ых) адаптера(ов) зонда может привести к повреждение разъема.
F1 ПРОВЕРЬТЕ ЦЕПИ ДАТЧИКА ТЕМПЕРАТУРЫ ИСПАРИТЕЛЯ НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Зажигание ВЫКЛ.
  • Отключить Модуль управления HVAC C228A .
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C228A-2 Земля
    C228A-19 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ неисправную цепь.
Нет ПЕРЕЙТИ к F2

F2 ПРОВЕРЬТЕ ЦЕПИ ДАТЧИКА ТЕМПЕРАТУРЫ ИСПАРИТЕЛЯ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C228A-2 Земля
    C228A-19 Земля

Сопротивление больше 10000 Ом?
Да ПЕРЕЙТИ к F3
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

F3 ПРОВЕРЬТЕ ЦЕПИ ДАТЧИКА ТЕМПЕРАТУРЫ ИСПАРИТЕЛЯ НА ОБРЫВ

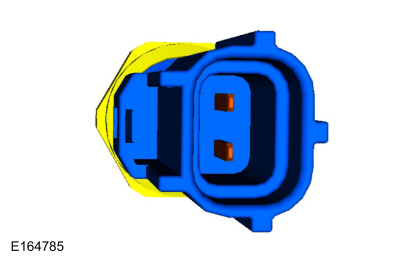

  • Отсоедините датчик температуры испарителя C296. .
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C228A-2 C296-1
    C228A-19 C296-2

Сопротивления меньше 3 Ом?
Да ПЕРЕЙТИ к F4
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

F4 ПРОВЕРЬТЕ ЦЕПИ ДАТЧИКА ТЕМПЕРАТУРЫ ИСПАРИТЕЛЯ НА КОРОТКОЕ ЗАМЫКАНИЕ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C296-1 C296-2

Сопротивление больше 10000 Ом?
Да УСТАНОВИТЕ новый датчик температуры испарителя. ССЫЛАТЬСЯ соответствующей процедуре в группе 412-00. ПРОВЕРЬТЕ систему в норме операция. Если проблема все еще присутствует, ПЕРЕЙДИТЕ к F5
Нет ОТРЕМОНТИРУЙТЕ цепи.

F5 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) РАБОТА МОДУЛЯ УПРАВЛЕНИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите все электрические разъемы модуля управления HVAC (если они не были отсоединены ранее).
  • Ремонт:
    • коррозия (установите новый разъем или клемму - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы или контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините все электрические разъемы модуля управления HVAC. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новый модуль управления HVAC.
СМ.: Модуль управления отоплением, вентиляцией и кондиционированием воздуха (HVAC) (412-00 Система климат-контроля — общая информация, снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

ТОЧНЫЙ ТЕСТ G: РЕГУЛЯТОР ТЕМПЕРАТУРЫ НЕ РАБОТАЕТ ИЛИ РАБОТАЕТ НЕПРАВИЛЬНО – СТОРОНА ВОДИТЕЛЯ

Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 55.

Нормальная работа и неисправности

Привод дверцы температуры - со стороны водителя. СМ.: Система климат-контроля — работа системы и описание компонентов (412-00 Система климат-контроля — общая информация, описание и работа).

Во время цикла калибровки привода модуль управления HVAC приводит в движение дверцу датчика температуры до тех пор, пока дверца не достигнет обоих внутренних упоров в корпусе HVAC. Если заслонка смешения температур временно заблокирована или заклинена во время цикла калибровки, модуль управления HVAC может интерпретировать это как фактический конец хода дверцы. Когда возникает это условие, и модуль управления HVAC дает команду приводу на конец хода, температура воздушного потока может отличаться от ожидаемой.

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ОВКВ B1081:07 Электродвигатель левой температурной заслонки: механические неисправности Модуль определяет температурный привод дверцы управление двигателем активизировано, нет привода привода, глохнет до достижения целевое положение в течение 15 секунд.
ОВКВ B1081:11 Электродвигатель левой температурной заслонки: короткое замыкание на массу Модуль определяет более низкое ожидаемое напряжение на цепь электродвигателя температурного привода дверцы при подаче напряжения на запустить двигатель, указывая на короткое замыкание на массу. Двигатель может двигаться только в одном направлении.
ОВКВ B1081:12 Электродвигатель левой температурной заслонки: короткое замыкание на батарею Модуль определяет короткое замыкание на напряжение на цепи привода дверцы температуры, когда подается команда на движение двигателя.
ОВКВ B1081:13 Электродвигатель левой температурной заслонки: обрыв цепи Модуль обнаруживает обрыв в цепях привода температурной дверцы, когда подается команда на движение двигателя.
ОВКВ B11E5:11 Датчик положения левой заслонки HVAC: короткое замыкание на массу Модуль обнаруживает короткое замыкание на землю цепи привода дверцы температуры, когда подается команда на движение двигателя.
ОВКВ B11E5:15 Датчик положения левой заслонки HVAC: короткое замыкание на батарею или обрыв Модуль обнаруживает короткое замыкание на напряжение или обрыв в цепях привода температурной дверцы, когда движение двигателя командовал.

Возможные источники

  • Проводка, клеммы или разъемы
  • Привод дверцы смесителя температуры
  • Дверца температурного смешения заедает, заедает или проскальзывает
  • Модуль управления ОВКВ
УВЕДОМЛЕНИЕ: Используйте правильный(е) адаптер(ы) зонда при изготовлении измерения. Использование неправильного(ых) адаптера(ов) зонда может привести к повреждение разъема.
G1 ПРОВЕРЬТЕ ЦЕПИ ПРИВОДА ДВЕРИ ТЕМПЕРАТУРЫ СО СТОРОНЫ ВОДИТЕЛЯ НА НАЛИЧИЕ КОРОТКОГО НАПРЯЖЕНИЯ
  • Зажигание ВЫКЛ.
  • Отключить Модуль управления HVAC C228A .
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C228A-9 Земля
    C228A-2 Земля
    C228A-3 Земля
    C228A-10 Земля
    C228A-8 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ цепь.
Нет ПЕРЕЙТИ на G2

G2 ПРОВЕРЬТЕ ЦЕПИ ПРИВОДА ДВЕРИ ТЕМПЕРАТУРЫ СО СТОРОНЫ ВОДИТЕЛЯ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА МАССУ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C228A-9 Земля
    C228A-2 Земля
    C228A-3 Земля
    C228A-10 Земля
    C228A-8 Земля

Сопротивления больше 10000 Ом?
Да ПЕРЕЙТИ на G3
Нет ОТРЕМОНТИРУЙТЕ цепь.

G3 ПРОВЕРЬТЕ ЦЕПИ ПРИВОДА ДВЕРИ ТЕМПЕРАТУРЫ СО СТОРОНЫ ВОДИТЕЛЯ НА ОБРЫВ
  • Отсоедините привод C2091 двери датчика температуры со стороны водителя. .
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C228A-9 C2091-1
    C228A-2 C2091-2
    C228A-3 C2091-3
    C228A-10 C2091-4
    C228A-8 C2091-6

Сопротивления меньше 3 Ом?
Да ПЕРЕЙТИ на G4
Нет ОТРЕМОНТИРУЙТЕ цепь.

G4 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ В ЦЕПИ ПИТАНИЯ ПРИВОДА ДВЕРИ ТЕМПЕРАТУРЫ СО СТОРОНЫ ВОДИТЕЛЯ
  • Соединять Модуль управления HVAC C228A .
  • Зажигание включено.
  • На элементах управления HVAC выберите положение FLOOR, затем установите регулятор температуры на полный обогрев и вентилятор на самую низкую настройку.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C2091-3 Земля

Напряжение есть?
Да ПЕРЕЙТИ на G5
Нет ПЕРЕЙТИ к Pinpoint Test AB

G5 ПРОВЕРКА ПРАВИЛЬНОЙ РАБОТЫ ПРИВОДА
  • Зажигание ВЫКЛ.
  • Отсоедините и проверьте температуру со стороны водителя. разъем привода двери (если не был отсоединен ранее).
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Подсоедините все отсоединенные разъемы. ПОДСОЕДИНИТЕ электрический разъем привода перед модулем управления HVAC. Это позволяет калибровать привод, когда модуль управления HVAC подключен. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да УСТАНОВИТЕ новый привод двери со стороны водителя. См. соответствующую процедуру в группе 412-00. ПОДКЛЮЧИТЕ электрический разъем привода перед модулем управления HVAC. Это позволяет калибровать привод, когда модуль управления HVAC подключен. ПРОВЕРЬТЕ систему на предмет нормальной работы. Если проблема не устранена, ПЕРЕЙДИТЕ к G6.
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.

G6 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) РАБОТА МОДУЛЯ УПРАВЛЕНИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите все электрические разъемы модуля управления HVAC (если они не были отсоединены ранее).
  • Ремонт:
    • коррозия (установите новый разъем или клемму - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы или контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините все электрические разъемы модуля управления HVAC. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новый модуль управления HVAC.
СМ.: Модуль управления отоплением, вентиляцией и кондиционированием воздуха (HVAC) (412-00 Система климат-контроля — общая информация, снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.

ТОЧНЫЙ ТЕСТ H: РЕГУЛЯТОР ТЕМПЕРАТУРЫ НЕ РАБОТАЕТ ИЛИ РАБОТАЕТ НЕПРАВИЛЬНО – СТОРОНА ПАССАЖИРА

Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 55.

Нормальная работа и неисправности

Привод температурной двери — сторона пассажира, СМ.: Система климат-контроля — Работа системы и описание компонентов (412-00 Система климат-контроля — Общая информация, описание и работа).

Во время цикла калибровки привода модуль управления HVAC приводит в движение дверцу датчика температуры до тех пор, пока дверца не достигнет обоих внутренних упоров в корпусе HVAC. Если температурная дверца временно заблокирована или заклинена во время цикла калибровки, модуль управления HVAC может интерпретировать это как фактический конец хода дверцы. Когда возникает это условие, и модуль управления HVAC дает команду приводу на конец хода, температура воздушного потока может отличаться от ожидаемой.

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ОВКВ B1082:07 Электродвигатель правой температурной заслонки: механические неисправности Модуль определяет температурный привод дверцы управление двигателем активизировано, нет привода привода, глохнет до достижения целевое положение в течение 15 секунд.
ОВКВ B1082:11 Электродвигатель правой температурной заслонки: короткое замыкание на массу Модуль определяет более низкое ожидаемое напряжение на цепь электродвигателя температурного привода дверцы при подаче напряжения на запустить двигатель, указывая на короткое замыкание на массу. Двигатель может двигаться только в одном направлении.
ОВКВ B1082:12 Электродвигатель правой температурной заслонки: короткое замыкание на батарею Модуль определяет короткое замыкание на напряжение на цепи привода дверцы температуры, когда подается команда на движение двигателя.
ОВКВ B1082:13 Электродвигатель правой температурной заслонки: обрыв цепи Модуль обнаруживает обрыв в цепях привода температурной дверцы, когда подается команда на движение двигателя.
ОВКВ B11E6:11 Датчик положения правой заслонки HVAC: короткое замыкание на массу Модуль обнаруживает короткое замыкание на землю цепи привода дверцы температуры, когда подается команда на движение двигателя.
ОВКВ B11E6:15 Правый датчик положения заслонки HVAC: короткое замыкание на батарею или обрыв Модуль обнаруживает короткое замыкание на напряжение или обрыв в цепях привода температурной дверцы, когда движение двигателя командовал.

Возможные источники

  • Проводка, клеммы или разъемы
  • Активатор дверцы температуры
  • Температурная дверца заедает или заедает
  • Модуль управления ОВКВ
УВЕДОМЛЕНИЕ: Используйте правильный(е) адаптер(ы) зонда при изготовлении измерения. Использование неправильного(ых) адаптера(ов) зонда может привести к повреждение разъема.
H1 ПРОВЕРЬТЕ ЦЕПИ ПРИВОДА ДВЕРИ ТЕМПЕРАТУРЫ СО СТОРОНЫ ПАССАЖИРА НА НАЛИЧИЕ КОРОТКОГО НАПРЯЖЕНИЯ
  • Зажигание ВЫКЛ.
  • Отключить Модуль управления HVAC C228A .
  • Отключить Модуль управления HVAC C228B .
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C228B-14 Земля
    C228B-18 Земля
    C228B-13 Земля

    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C228A-2 Земля
    C228A-3 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ цепь.
Нет ПЕРЕЙТИ к H2

H2 ПРОВЕРЬТЕ ЦЕПИ ПРИВОДА ДВЕРИ ТЕМПЕРАТУРЫ СО СТОРОНЫ ПАССАЖИРА НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C228B-14 Земля
    C228B-18 Земля
    C228B-13 Земля

    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C228A-2 Земля
    C228A-3 Земля

Сопротивления больше 10000 Ом?
Да ПЕРЕЙТИ к H3
Нет ОТРЕМОНТИРУЙТЕ цепь.

H3 ПРОВЕРЬТЕ ЦЕПИ ПРИВОДА ДВЕРИ ТЕМПЕРАТУРЫ СО СТОРОНЫ ПАССАЖИРА НА ОБРЫВ
  • Отсоедините привод дверцы датчика температуры со стороны пассажира C2092. .
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C228B-14 C2092-1
    C228B-18 C2092-4
    C228B-13 C2092-6

    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C228A-2 C2092-2
    C228A-3 C2092-3

Сопротивления меньше 3 Ом?
Да ПЕРЕЙТИ к H4
Нет ОТРЕМОНТИРУЙТЕ цепь.

H4 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ В ЦЕПИ ПИТАНИЯ ПРИВОДА ДВЕРИ ТЕМПЕРАТУРЫ СО СТОРОНЫ ПАССАЖИРА
  • Соединять Модуль управления HVAC C228A .
  • Зажигание включено.
  • На элементах управления HVAC выберите положение FLOOR, затем установите регулятор температуры на полный обогрев и вентилятор на самую низкую настройку.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C2092-3 Земля

Напряжение есть?
Да ПЕРЕЙТИ к H5
Нет ПЕРЕЙТИ к Pinpoint Test AB

H5 ПРОВЕРКА ПРАВИЛЬНОЙ РАБОТЫ ПРИВОДА
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите разъем привода температурной заслонки (если он не был отсоединен ранее).
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Подсоедините все отсоединенные разъемы. ПОДСОЕДИНИТЕ электрический разъем привода перед модулем управления HVAC. Это позволяет калибровать привод, когда модуль управления HVAC подключен. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да УСТАНОВИТЕ новую дверцу для измерения температуры со стороны пассажира. привод. См. соответствующую процедуру в группе 412-00. СОЕДИНЯТЬ электрический разъем привода перед модулем управления HVAC. Это позволяет калибровать привод, когда модуль управления HVAC подключен. ПРОВЕРЬТЕ систему на предмет нормальной работы. Если проблема все еще присутствует, ПЕРЕЙДИТЕ к H6.
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.

H6 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) РАБОТА МОДУЛЯ УПРАВЛЕНИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите все электрические разъемы модуля управления HVAC (если они не были отсоединены ранее).
  • Ремонт:
    • коррозия (установите новый разъем или клемму - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы или контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините все электрические разъемы модуля управления HVAC. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новый модуль управления HVAC.
СМ.: Модуль управления отоплением, вентиляцией и кондиционированием воздуха (HVAC) (412-00 Система климат-контроля — общая информация, снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.

ТОЧНЫЙ ТЕСТ I: НЕВОЗМОЖНО ДУБЛИРОВАТЬ ЗАБОТУ КЛИЕНТА И ОТСУТСТВИЕ ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ (DTCS)

Нормальная работа и неисправности

Целью этого точного теста является проверка функций системы HVAC и определение правильного точного теста HVAC на симптомы.

Возможные источники

  • Система HVAC или связанные с ней компоненты
ПРИМЕЧАНИЕ: Перед выполнением следующего теста диагностируйте все Модуль управления отоплением, вентиляцией и кондиционированием воздуха (A/C) и Диагностические коды неисправностей (DTC) модуля управления силовым агрегатом (PCM).
I1 ПРОВЕРЬТЕ РАБОТУ ДВИГАТЕЛЯ ВЕНТИЛЯТОРА
  • Зажигание включено.
  • На элементах управления HVAC выберите режим ПАНЕЛЬ.
  • Наблюдайте за работой двигателя вентилятора и выбирайте скорость каждого двигателя вентилятора.

Двигатель вентилятора работает во всех диапазонах?
Да ПЕРЕЙТИ на I2
Нет Если двигатель переднего вентилятора не работает ни при каких настройках, ПЕРЕЙДИТЕ к точному тесту O.
Если двигатель заднего вентилятора не работает ни при каких настройках, ПЕРЕЙДИТЕ к точечному тесту переменного тока.
Если двигатель переднего вентилятора неправильно меняет скорость или выключается при выключении системы, ПЕРЕЙДИТЕ к точному тесту P.
Если двигатель заднего вентилятора неправильно меняет скорость или выключается при выключении системы, ПЕРЕЙДИТЕ к точному тесту AD.

I2 ПРОВЕРЬТЕ РАБОТУ ВОЗДУШНОГО ПОТОКА
  • Выберите максимальную настройку двигателя вентилятора.
  • Наблюдая за потоком воздуха, выберите каждый из положения воздушного потока (ПАНЕЛЬ, ПАНЕЛЬ-ПОЛ, ПОЛ, ПОЛ-РАЗМОРАЖИВАНИЕ, РАЗМОРАЖИВАНИЕ).

Направлен ли поток воздуха на правильные выходы?
Да ПЕРЕЙТИ на I3
Нет Если передний поток воздуха неправильный, ПЕРЕЙДИТЕ к тесту Pinpoint K.
Если задний поток воздуха неправильный, ПЕРЕЙДИТЕ к Pinpoint Test AE.

I3 ПРОВЕРКА РАБОТЫ РЕГУЛЯТОРА ТЕМПЕРАТУРЫ
  • Запустите автомобиль и дайте ему достичь нормальной рабочей температуры.
  • При выключенном кондиционере выберите режим ПАНЕЛЬ.
  • Изменить настройки температуры водителя и пассажира от самого холодного к самому теплому и обратно к самому холодному.

Изменяется ли температура от очень теплой до прохладной?
Да ПЕРЕЙТИ на I4
Нет Если температура не очень высокая, ПЕРЕЙДИТЕ к точечному тесту L.
Если температура со стороны водителя совсем не меняется, ПЕРЕЙДИТЕ к точному тесту G.
Если температура со стороны пассажира совсем не меняется, ПЕРЕЙДИТЕ к точному тесту H.
Если температура сзади совсем не меняется, ПЕРЕЙДИТЕ к тесту Pinpoint AF.

I4 ПРОВЕРЬТЕ КОНДИЦИОНЕР (КОНДИЦИОНЕР ВОЗДУХА) СЦЕПЛЕНИЕ НЕ ВКЛЮЧАЕТСЯ С КОНДИЦИОНЕРОМ (КОНДИЦИОНЕР ВОЗДУХА) ВЫКЛЮЧЕННЫЙ
  • При работающем двигателе и выключенном кондиционере выберите режим ПАНЕЛЬ.
  • Выберите самую низкую температуру.

Близка ли температура на выходе к температуре окружающей среды?
Да ПЕРЕЙТИ на I5
Нет Если температура со стороны водителя выше температуры окружающей среды, ПЕРЕЙДИТЕ к точному тесту G.
Если температура со стороны пассажира выше температуры окружающей среды, ПЕРЕЙДИТЕ к точному тесту H.
Если температура на выходе значительно ниже температуры окружающей среды, ПЕРЕЙДИТЕ к точному тесту N.

I5 ПРОВЕРЬТЕ A/C (КОНДИЦИОНЕР ВОЗДУХА) ВКЛЮЧЕНИЕ СЦЕПЛЕНИЯ В КОНДИЦИОНЕРЕ (КОНДИЦИОНЕР ВОЗДУХА) РЕЖИМ
  • Убедитесь, что температура окружающего воздуха выше примерно на 1°C (33,8°F).
  • На элементах управления HVAC выберите режим PANEL, затем нажмите кнопку A/C (индикатор горит).

Срабатывает ли муфта кондиционера при выборе режима панели и нажатии кнопки кондиционера (индикатор горит)?
Да ПЕРЕЙТИ на I6
Нет ПЕРЕЙТИ к точному тесту M

I6 ПРОВЕРКА РАБОТЫ РЕЦИРКУЛЯЦИОННОГО ВОЗДУХА
  • При работающем двигателе нажмите кнопку RECIRC (индикатор не горит).
  • На элементах управления HVAC выберите режим PANEL, затем выберите максимальную настройку двигателя вентилятора.
  • Обратите внимание на шум воздушного потока.
  • На панели управления HVAC нажмите кнопку RECIRC (индикатор горит).

Увеличивается ли шум воздушного потока при выборе режима RECIRC (горит индикатор)?
Да ПЕРЕЙТИ на I7
Нет ПЕРЕЙТИ к точному тесту J

I7 ПРОВЕРЬТЕ РАБОТУ ВЕНТИЛЯТОРА ДАТЧИКА ТЕМПЕРАТУРЫ И ВЛАЖНОСТИ В АВТОМОБИЛЕ
  • Убедитесь, что температура окружающего воздуха выше примерно на 1°C (33,8°F).
  • На элементах управления HVAC выберите режим PANEL, затем нажмите кнопку A/C (индикатор горит).
  • Поместите кусок ткани в пределах 25 мм (1 дюйм) от отверстия датчика температуры и влажности в автомобиле.

Притягивается ли ткань к отверстию датчика?
Да Система работает нормально.
Нет ПРОВЕРЬТЕ работу вентилятора температуры и влажности в автомобиле, ПЕРЕЙДИТЕ к точному тесту E

ТОЧНЫЙ ТЕСТ J: ДВЕРЦА ВОЗДУХОЗАБОРНИКА НЕ РАБОТАЕТ

Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 55.

Нормальная работа и неисправности

Привод двери – дверца воздухозаборника, СМ.: Система климат-контроля – Работа системы и описание компонентов (412-00 Система климат-контроля – Общая информация, описание и работа).

Во время цикла калибровки привода модуль управления HVAC приводит в движение дверцу режима впуска воздуха до тех пор, пока дверца не достигнет обоих внутренних упоров в корпусе HVAC. Если дверца режима впуска воздуха временно заблокирована или зажата во время цикла калибровки, модуль управления HVAC может интерпретировать это как фактический конец хода дверцы. Когда это условие возникает и модуль управления HVAC дает команду приводу на его конец хода, воздухозаборник может быть не из ожидаемого источника.

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ОВКВ B1083:07 Электродвигатель заслонки рециркуляции: механические неисправности Модуль определяет привод дверцы воздухозаборника управление двигателем активизировано, нет привода привода, глохнет до достижения цели положение в течение 15 секунд.
ОВКВ B1083:11 Электродвигатель заслонки рециркуляции: короткое замыкание на массу Модуль обнаруживает короткое замыкание на массу на входе воздуха цепи привода двери, когда подается команда на движение двигателя.
ОВКВ B1083:12 Электродвигатель заслонки рециркуляции: короткое замыкание на батарею Модуль обнаруживает короткое замыкание на напряжение в эфире цепи привода входной двери, когда подается команда на движение двигателя.
ОВКВ B1083:13 Электродвигатель заслонки рециркуляции: обрыв цепи Модуль обнаруживает обрыв в цепях привода дверцы воздухозаборника, когда подается команда на движение двигателя.
ОВКВ B11F0:11 Датчик положения заслонки воздухозаборника: короткое замыкание на массу Модуль обнаруживает короткое замыкание на массу на входе воздуха цепи привода двери, когда подается команда на движение двигателя.
ОВКВ B11F0:15 Датчик положения заслонки воздухозаборника: короткое замыкание на батарею или обрыв Модуль обнаруживает короткое замыкание на напряжение или обрыв в цепях привода дверцы воздухозаборника, когда подается команда на движение двигателя.

Возможные источники

  • Проводка, клеммы или разъемы
  • Заедание дверцы привода, заедание или проскальзывание
  • Дверной привод режима впуска воздуха
  • Модуль управления ОВКВ
УВЕДОМЛЕНИЕ: Используйте правильный(е) адаптер(ы) зонда при изготовлении измерения. Использование неправильного(ых) адаптера(ов) зонда может привести к повреждение разъема.
J1 ПРОВЕРЬТЕ ЦЕПИ ПРИВОДА ДВЕРИ РЕЖИМА ВПУСКА ВОЗДУХА НА НАЛИЧИЕ КОРОТКОГО НАПРЯЖЕНИЯ
  • Зажигание ВЫКЛ.
  • Отключить Модуль управления HVAC C228A .
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C228A-24 Земля
    C228A-2 Земля
    C228A-3 Земля
    C228A-16 Земля
    C228A-25 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ неисправную цепь.
Нет ПЕРЕЙТИ к J2

J2 ПРОВЕРЬТЕ ЦЕПИ ПРИВОДА ДВЕРИ РЕЖИМА ВПУСКА ВОЗДУХА НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C228A-24 Земля
    C228A-2 Земля
    C228A-3 Земля
    C228A-16 Земля
    C228A-25 Земля

Сопротивления больше 10000 Ом?
Да ПЕРЕЙТИ к J3
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

J3 ПРОВЕРЬТЕ ЦЕПИ ПРИВОДА ДВЕРИ РЕЖИМА ВПУСКА ВОЗДУХА НА ОБРЫВ
  • Отсоедините привод дверцы режима впуска воздуха C289. .
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C228A-24 C289-1
    C228A-2 C289-2
    C228A-3 C289-3
    C228A-16 C289-4
    C228A-25 C289-6

Сопротивления меньше 3 Ом?
Да ПЕРЕЙДИТЕ к J4
Нет ОТРЕМОНТИРУЙТЕ цепь.

J4 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ В ЦЕПИ ПИТАНИЯ ПРИВОДА ДВЕРЦЫ ВОЗДУХОЗАБОРНИКА
  • Соединять Модуль управления HVAC C228A .
  • Зажигание включено.
  • На элементах управления HVAC выберите положение FLOOR, затем установите регулятор температуры на полный обогрев и вентилятор на самую низкую настройку.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C289-3 Земля

Напряжение есть?
Да ПЕРЕЙДИТЕ к J5
Нет ПЕРЕЙТИ к Pinpoint Test AB

J5 ПРОВЕРКА ПРАВИЛЬНОЙ РАБОТЫ ПРИВОДА
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите разъем привода заслонки воздухозаборника (если он не был отсоединен ранее).
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Подсоедините все отсоединенные разъемы. ПОДСОЕДИНИТЕ электрический разъем привода перед модулем управления HVAC. Это позволяет калибровать привод, когда модуль управления HVAC подключен. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да УСТАНОВИТЕ новый привод заслонки воздухозаборника. Обратитесь к соответствующую процедуру в группе 412-00. ПОДКЛЮЧИТЕ электропривод разъем перед модулем управления HVAC. Это позволяет калибровать привод, когда модуль управления HVAC подключен. ПРОВЕРЬТЕ систему на предмет нормальной работы. Если проблема не устранена, ПЕРЕЙДИТЕ к J6.
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.

J6 ПРОВЕРКА ПРАВИЛЬНОСТИ HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) РАБОТА МОДУЛЯ УПРАВЛЕНИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите все электрические разъемы модуля управления HVAC (если они не были отсоединены ранее).
  • Ремонт:
    • коррозия (установите новый разъем или клемму - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы или контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините все электрические разъемы модуля управления HVAC. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новый модуль управления HVAC.
СМ.: Модуль управления отоплением, вентиляцией и кондиционированием воздуха (HVAC) (412-00 Система климат-контроля — общая информация, снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.

ТОЧНЫЙ ТЕСТ K: НЕПРАВИЛЬНОЕ ИЛИ НЕПРАВИЛЬНОЕ НАПРАВЛЕНИЕ ПОТОКА ВОЗДУХА ИЗ ВЫПУСКНЫХ ОТВЕРСТИЙ НА ПЕРЕДНЕЙ СИСТЕМЕ

Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 55.

Нормальная работа и неисправности

Обработка воздуха, СМ.: Система климат-контроля — Работа системы и описание компонентов (412-00 Система климат-контроля — Общая информация, описание и работа).

Во время цикла калибровки привода система HVAC Модуль управления управляет заслонкой оттаивания и пространством для ног. вентиляционная/регистрирующая дверь до тех пор, пока двери не достигнут обоих внутренних упоров в HVAC случай. Если вентиляционная дверца оттайки или вентиляционная дверца/дверца регистра пространства для ног временно заблокирована или заблокирована во время цикла калибровки, модуль управления HVAC может интерпретировать это как фактический конец хода двери. Когда возникает это условие, и модуль управления HVAC дает команду приводу на конец хода, воздушный поток может быть не из ожидаемых выпускных отверстий.

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ОВКВ B1086:07 Электродвигатель заслонки распределения воздуха: механические неисправности Модуль обнаруживает дверцу распределения воздуха управление двигателем привода активизировано, нет привода привода, глохнет перед достижение целевого положения в течение 15 секунд.
ОВКВ B1086:11 Электродвигатель заслонки распределения воздуха: короткое замыкание на массу Модуль обнаруживает короткое замыкание на землю в эфире цепи привода распределительной двери, когда подается команда на движение двигателя.
ОВКВ B1086:12 Электродвигатель заслонки распределения воздуха: короткое замыкание на батарею Модуль обнаруживает короткое замыкание на напряжение в эфире цепи привода распределительной двери, когда подается команда на движение двигателя.
ОВКВ B1086:13 Электродвигатель заслонки распределения воздуха: обрыв цепи Модуль определяет обрыв подачи воздуха цепи привода двери, когда подается команда на движение двигателя.
ОВКВ B11E7:11 Датчик положения заслонки распределения воздуха: короткое замыкание на массу Модуль обнаруживает короткое замыкание на землю в эфире цепи привода распределительной двери, когда подается команда на движение двигателя.
ОВКВ B11E7:15 Датчик положения заслонки распределения воздуха: короткое замыкание на батарею или обрыв Модуль обнаруживает короткое замыкание на напряжение или обрыв на цепях привода заслонки распределения воздуха, когда движение двигателя командовал.

Возможные источники

  • Проводка, клеммы или разъемы
  • Привод дверей заедает, застревает или проскальзывает
  • Привод заслонки распределения воздуха
  • Модуль управления ОВКВ
УВЕДОМЛЕНИЕ: Используйте правильный(е) адаптер(ы) зонда при изготовлении измерения. Использование неправильного(ых) адаптера(ов) зонда может привести к повреждение разъема.
K1 ПРОВЕРЬТЕ ЦЕПИ ПРИВОДА ВОЗДУХОРАСПРЕДЕЛИТЕЛЬНОЙ ДВЕРИ НА НАЛИЧИЕ КОРОТКОГО НАПРЯЖЕНИЯ
  • Зажигание ВЫКЛ.
  • Отключить Модуль управления HVAC C228A .
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C228A-20 Земля
    C228A-2 Земля
    C228A-3 Земля
    C228A-22 Земля
    C228A-21 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ неисправную цепь.
Нет ИДТИ на К2

K2 ПРОВЕРЬТЕ ЦЕПИ ПРИВОДА ВОЗДУХОРАСПРЕДЕЛИТЕЛЬНОЙ ДВЕРЦЫ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C228A-20 Земля
    C228A-2 Земля
    C228A-3 Земля
    C228A-22 Земля
    C228A-21 Земля

Сопротивления больше 10000 Ом?
Да ИДТИ на К3
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

K3 ПРОВЕРЬТЕ ЦЕПИ ПРИВОДА ВОЗДУХОРАСПРЕДЕЛИТЕЛЬНОЙ ДВЕРИ НА ОБРЫВ
  • Отсоедините привод заслонки распределения воздуха C236. .
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C228A-20 C236-1
    C228A-2 C236-2
    C228A-3 C236-3
    C228A-22 C236-4
    C228A-21 C236-6

Сопротивления меньше 3 Ом?
Да ИДТИ на К4
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

K4 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ В ЦЕПИ ПРИВОДА ВОЗДУХОРАСПРЕДЕЛИТЕЛЬНОЙ ДВЕРИ
  • Соединять Модуль управления HVAC C228A-- .
  • Зажигание включено.
  • На элементах управления HVAC выберите положение FLOOR, затем установите регулятор температуры на полный обогрев и вентилятор на самую низкую настройку.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C236-3 Земля

Напряжение есть?
Да ПЕРЕЙТИ на К5
Нет ПЕРЕЙТИ к Pinpoint Test AB

K5 ПРОВЕРКА ПРАВИЛЬНОЙ РАБОТЫ ПРИВОДА
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите разъем привода заслонки распределения воздуха (если он не был отсоединен ранее).
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Подсоедините все отсоединенные разъемы. ПОДСОЕДИНИТЕ электрический разъем привода перед модулем управления HVAC. Это позволяет калибровать привод, когда модуль управления HVAC подключен. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да УСТАНОВИТЕ новый привод заслонки распределения воздуха. Ссылаться соответствующей процедуре в группе 412-00. ПОДКЛЮЧИТЕ привод электрический разъем перед модулем управления HVAC. Это позволяет калибровать привод, когда модуль управления HVAC подключен. ПРОВЕРЬТЕ систему на предмет нормальной работы. Если проблема не устранена, ПЕРЕЙДИТЕ к K6.
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.

K6 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) РАБОТА МОДУЛЯ УПРАВЛЕНИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите все электрические разъемы модуля управления HVAC (если они не были отсоединены ранее).
  • Ремонт:
    • коррозия (установите новый разъем или клемму - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы или контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините все электрические разъемы модуля управления HVAC. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новый модуль управления HVAC.
СМ.: Модуль управления отоплением, вентиляцией и кондиционированием воздуха (HVAC) (412-00 Система климат-контроля — общая информация, снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

ТОЧНЫЙ ТЕСТ L : НЕДОСТАТОЧНЫЙ, НЕПОСТОЯННЫЙ ИЛИ ОТСУТСТВИЕ НАГРЕВА

Нормальная работа и неисправности

Когда двигатель прогрет до рабочей температуры охлаждающая жидкость течет от двигателя через радиатор отопителя и возвращается к двигатель. Правильная температура охлаждающей жидкости имеет решающее значение для хорошего нагревателя производительность.

Возможные источники

  • Низкий уровень охлаждающей жидкости двигателя
  • Закупоренный или частично забитый сердечник отопителя
  • Температурная дверца заедает или застревает
  • Активатор дверцы температуры

Визуальный осмотр и предварительная проверка

  • Проверить низкий уровень охлаждающей жидкости двигателя.
L1 ПРОВЕРКА ПРАВИЛЬНОГО УРОВНЯ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ
  • Зажигание ВЫКЛ.
  • Проверьте уровень охлаждающей жидкости двигателя.

Уровень охлаждающей жидкости двигателя правильный (горячий или холодная), как указано на расширительном бачке охлаждающей жидкости двигателя?
Да ПЕРЕЙТИ на L3
Нет ПЕРЕЙТИ на L2

L2 ПРОВЕРЬТЕ СИСТЕМУ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ НА УТЕЧКИ
  • Опрессовать систему охлаждения на герметичность. Процедуру см. в соответствующем разделе группы 303.

Система охлаждения не течет?
Да УСТРАНИТЕ утечку охлаждающей жидкости.
Нет ЗАПОЛНИТЕ и ПРОДУВИТЕ систему охлаждения. Процедуру см. в соответствующем разделе группы 303.
После заполнения и прокачки системы охлаждения ПЕРЕЙДИТЕ к L3.

L3 ПРОВЕРКА ПОДАЧИ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ К СЕРДЕЧНИКУ ОТОПИТЕЛЯ
  • Запустите двигатель, пока он не достигнет нормальной рабочей температуры.
  • На элементах управления HVAC выберите положение FLOOR, затем установите регулятор температуры на полный обогрев и вентилятор на самую низкую настройку.
  • Используя подходящий прибор для измерения температуры, проверьте температуру впускного шланга радиатора отопителя.

Температура впускного шланга радиатора отопителя выше 65,5°C (150°F)?
Да ПЕРЕЙТИ на L4
Нет При наличии насоса охлаждающей жидкости отопителя салона, ДИАГНОСТИКА насоса охлаждающей жидкости кабины, вызывающего возможное ограничение течет к радиатору отопителя. ПЕРЕЙТИ к точному тесту D
Если не установлен насос охлаждающей жидкости отопителя салона, ПРОВЕРЬТЕ двигатель не прогревается до рабочей температуры. Обратитесь к соответствующий раздел в группе 303 для процедуры.

L4 ПРОВЕРЬТЕ, НЕ ЗАКРЫТ ИЛИ НЕ ОГРАНИЧЕН СЕРДЕЧНИК ОБОГРЕВАТЕЛЯ
  • Используя подходящий прибор для измерения температуры, измерьте температуру выпускного шланга радиатора отопителя.

Температура выпускного шланга радиатора отопителя аналогична до температуры впускного шланга в пределах примерно 6-17°C (10-30°F)?
Да ПРОВЕДИТЕ ДИАГНОСТИКУ неработающего привода передней дверцы с температурным режимом, ПЕРЕЙДИТЕ к точному тесту G или ПЕРЕЙДИТЕ к точному тесту H
ПРОВЕРЬТЕ неработающий датчик температуры задней двери, ПЕРЕЙДИТЕ к точечному тесту AF
Нет УСТАНОВИТЕ новый радиатор отопителя. ОБРАЩАЙТЕСЬ к соответствующему процедуру в Группе 412-00, или ОБРАЩАЙТЕСЬ к соответствующей процедуре в Группа 412-02.

ТОЧНЫЙ ТЕСТ М: КОНДИЦИОНЕР (КОНДИЦИОНЕР ВОЗДУХА) НЕ РАБОТАЕТ - НЕ ГЭМ (ГИБРИДНЫЙ ЭЛЕКТРОМОБИЛЬ)

Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 55.

Нормальная работа и неисправности

Запрос кондиционера, СМ.: Система климат-контроля — работа системы и описание компонентов (412-00 Система климат-контроля — общая информация, описание и работа).

Возможные источники

  • Проводка, клеммы или разъемы
  • Система кондиционирования разряжена или низкий уровень хладагента
  • Сетевые проблемы
  • Датчик давления кондиционера
  • Датчик температуры испарителя
  • Датчики температуры двигателя
  • Воздушный зазор муфты компрессора кондиционера
  • Катушка возбуждения муфты компрессора кондиционера
  • Реле муфты кондиционера (необслуживаемое, часть BCMC)
  • Модуль управления ОВКВ

Визуальный осмотр и предварительная проверка

УВЕДОМЛЕНИЕ: Используйте правильный(е) адаптер(ы) зонда при изготовлении измерения. Использование неправильного(ых) адаптера(ов) зонда может привести к повреждение разъема.
ПРИМЕЧАНИЕ: Некоторые диагностические неисправности модуля управления силовым агрегатом (PCM) Коды (DTC) могут препятствовать работе кондиционера (A/C). Если есть Диагностические коды неисправностей (DTC) модуля управления силовым агрегатом (PCM) извлечены, диагностируйте их в первую очередь. Обратитесь к диагностическому коду неисправности (DTC) Диаграмма.
M1 ПРОВЕРЬТЕ КОНДИЦИОНЕР (КОНДИЦИОНЕР ВОЗДУХА) ДАВЛЕНИЕ В СИСТЕМЕ

ПРИМЕЧАНИЕ: Статическое давление хладагента при идеальном условиях, должны примерно отражать температуру окружающего воздуха. Не полагаться только на статическое давление хладагента, чтобы определить, система правильно заряжена. См. текущую веб-версию Ford. Курсы технического обучения по основным операциям с хладагентом в системе HVAC.

  • Зажигание ВЫКЛ.
  • Подсоедините набор манометров коллектора.
  • Проверьте минимальное давление в системе кондиционирования.

Давление в системе кондиционирования выше 290 кПа (42 фунта на кв. дюйм)?
Да ПЕРЕЙТИ на M2
Нет ПРОВЕРЬТЕ систему кондиционирования на наличие утечек. СМ. соответствующие общие процедуры в группе 412-00.
После устранения утечки ЗАРЯДИТЕ систему кондиционирования. СМ. соответствующую общую процедуру в группе 412-00.

M2 ПРОВЕРЬТЕ СЕТЬ СВЯЗИ
  • Зажигание включено.
  • С помощью диагностического сканера выполните проверку сети.

Проходят ли модуль управления HVAC и PCM сетевой тест?
Да ПЕРЕЙТИ на M3
Нет ДИАГНОСТИКА Модуль управления HVAC или PCM не взаимодействует с диагностическим сканирующим прибором.
СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).

M3 СРАВНИТЕ PCM (МОДУЛЬ УПРАВЛЕНИЯ ТРАНСМИССИИ) Кондиционер (КОНДИЦИОНЕР ВОЗДУХА) ДАТЧИК ДАВЛЕНИЯ PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ) С ДАТЧИКОМ КОЛЛЕКТОРА ЗНАЧЕНИЕ

ПРИМЕЧАНИЕ: Следующий этап точечного теста тестируется в температура окружающей среды приблизительно 21,1°C (70°F). Как окружающий температуры около 38°C (100,4°F), разница значений давления увеличивается выше диапазона ± 15 фунтов на кв. дюйм (103 кПа).

  • Доступ к ПКМ и контролировать ACP_PRESS (кПа) ПИД


Находятся ли значения давления набора манометра коллектора и ФИД, зависящие от температуры окружающей среды, в пределах ± 103 кПа (15 фунтов на кв. дюйм)?
Да ИДТИ на M4
Нет ПРОВЕРЬТЕ датчик давления кондиционера. ПЕРЕЙТИ к пинпойнт-тесту А

M4 СРАВНЕНИЕ ОВК (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) МОДУЛЬ УПРАВЛЕНИЯ ТЕМПЕРАТУРА ИСПАРИТЕЛЯ PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ) К PCM (МОДУЛЮ УПРАВЛЕНИЯ ТРАНСМИССИИ) PID ТЕМПЕРАТУРА ОКРУЖАЮЩЕГО ВОЗДУХА (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ)
  • Зажигание ВЫКЛ.
  • Позвольте внешнему виду и интерьеру автомобиля стабилизироваться до температуры окружающей среды. Это может занять период замачивания не менее 6 часы.
  • Зажигание включено.
  • Доступ к ПКМ и контролировать ААТ (градус С) ПИД

  • Доступ к ОВКВ и контролировать EVAP_TEMP (градус С) ПИД


Сходны ли значения температуры [обычно в пределах 18ºC (32,4ºF)]?
Да ИДТИ к M5
Нет ПРОВЕРЬТЕ датчик температуры испарителя. ПЕРЕЙТИ к пинпойнт-тесту F

M5 СРАВНИТЕ PCM (МОДУЛЬ УПРАВЛЕНИЯ ТРАНСМИССИИ) PID ТЕМПЕРАТУРА ВХОДЯЩЕГО ВОЗДУХА (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ) И ДРУГИЕ ПОКАЗАНИЯ ДАТЧИКА ТЕМПЕРАТУРЫ ДЛЯ PCM (МОДУЛЬ УПРАВЛЕНИЯ ТРАНСМИССИИ) PID ТЕМПЕРАТУРА ОКРУЖАЮЩЕГО ВОЗДУХА (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ)

ПРИМЕЧАНИЕ: Сравните показания нескольких датчиков двигателя с температуру окружающей среды, чтобы определить правильность показаний датчиков. Неисправный датчик может привести к тому, что модуль управления трансмиссией (PCM) отключит воздушный Компрессор кондиционера (A/C) с диагностическим кодом неисправности или без него (ДТК).

  • Контролируйте идентификацию параметров температуры (PID) (если применимо):
    • Доступ к ПКМ и контролировать ААТ (градус С) ПИД

    • Доступ к ПКМ и контролировать CAC_T (градус С) ПИД

    • Доступ к ПКМ и контролировать ЧТ (градус С) ПИД

    • Доступ к ПКМ и контролировать ЕСТ (градус С) ПИД

    • Доступ к ПКМ и контролировать ИАТ (градус С) ПИД

    • Доступ к ПКМ и контролировать ИАТ2 (градус С) ПИД


Сходны ли значения температуры [обычно в пределах 18ºC (32,4ºF)]?
Да ИДТИ на M6
Нет ПРОВЕРЬТЕ подозрительный датчик температуры. Ссылаться на Раздел 413-01 для датчика температуры окружающего воздуха (AAT) или наружного воздуха Проблемы с отображением температуры. Для всех других проблем с датчиками температуры, СМ. Руководство по контролю трансмиссии/диагностике выбросов (PC/ED).

M6 СБРОС ДАТЧИКА ТЕМПЕРАТУРЫ ОКРУЖАЮЩЕГО ВОЗДУХА (AAT)
  • На ОВКВ нажмите кнопки A/C (кондиционер) и Recirc. одновременно в течение 5 секунд, затем отпустите оба. В течение 2 секунд нажмите Кнопка кондиционера снова.
  • Запустить двигатель.
  • На элементах управления HVAC установите температуру на полный холод, выберите ПАНЕЛЬ и нажмите кнопку A/C (индикатор горит).

Компрессор кондиционера включается?
Да ПРОВЕРЬТЕ систему кондиционирования на предмет нормальной работы. ОБРАЩАЙТЕСЬ к соответствующей общей процедуре испытаний системы хладагента в группе 412-00.
Нет ИДИТЕ на M7

M7 ПРОВЕРЬТЕ ОВК (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЮ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) МОДУЛЬ УПРАВЛЕНИЯ A/C (КОНДИЦИОНЕР ВОЗДУХА) ПЕРЕКЛЮЧАТЕЛЬ PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ) С КОНДИЦИОНЕРОМ (КОНДИЦИОНЕР ВОЗДУХА) НА
  • Доступ к ОВКВ и контролировать CC_SW_AC ПИД

    .
  • На элементах управления HVAC выберите ПАНЕЛЬ, а затем нажмите кнопку A/C (индикатор горит).

Отображает ли ПИД-регулятор ON или Yes при нажатии кнопки?
Да ПЕРЕЙТИ на M8
Нет ИДИТЕ на M15

M8 ПРОВЕРЬТЕ PCM (МОДУЛЬ УПРАВЛЕНИЯ ТРАНСМИССИИ) Кондиционер (КОНДИЦИОНЕР ВОЗДУХА) ЗАПРОС СИГНАЛА PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ) С КОНДИЦИОНЕРОМ (КОНДИЦИОНЕР ВОЗДУХА) НА
  • Доступ к ПКМ и контролировать AC_REQ ПИД

  • На элементах управления HVAC выберите ПАНЕЛЬ, а затем нажмите кнопку A/C (индикатор горит).

Отображает ли ПИД-регулятор ON или Yes при нажатии кнопки?
Да ИДТИ к M9
Нет ИДИТЕ на M15

M9 УПРАВЛЕНИЕ КОНДИЦИОНЕРОМ (КОНДИЦИОНЕРОМ ВОЗДУХА) КОМПРЕССОР ВКЛЮЧЕН
  • Доступ к ПКМ и контролировать ACC_CMD ПИД


Компрессор кондиционера включается?
Да ВЫКЛЮЧИТЕ активную команду PID. ИДТИ на M16
Нет ВЫКЛЮЧИТЕ активную команду PID. ПЕРЕЙТИ на M10

M10 ПРОВЕРЬТЕ КОНДИЦИОНЕР (КОНДИЦИОНЕР ВОЗДУХА) ЦЕПЬ УПРАВЛЕНИЯ КАТУШКОЙ РЕЛЕ СЦЕПЛЕНИЯ ПРИ ОБРЫВЕ
  • Зажигание ВЫКЛ.
  • Отключить ПКМ C1381B (2,3 л), C1551B (3,0 л) или C175B (3,3 л).

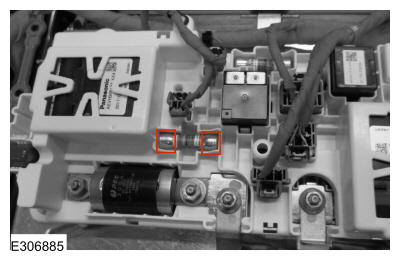

  • Отключить BCMC C1035B .
  • Для автомобилей с двигателем 2,3 л измерьте:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1035B-19 C1381B-62
  • Для автомобилей с двигателем 3,0 л измерьте:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1035B-19 C1551B-19
  • Для автомобилей с двигателем 3,3 л измерьте:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1035B-19 C175B-19

Сопротивление меньше 3 Ом?
Да ИДТИ на M11
Нет ОТРЕМОНТИРУЙТЕ цепь.

M11 ПРОВЕРЬТЕ КОНДИЦИОНЕР (КОНДИЦИОНЕР ВОЗДУХА) ЦЕПЬ ПИТАНИЯ НАПРЯЖЕНИЯ ОБМОТКИ МУФТЫ КОМПРЕССОРА ДЛЯ ОБРЫВА
  • Отключить Катушка возбуждения муфты кондиционера C100 .
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1035B-41 С100-1

Сопротивление меньше 3 Ом?
Да ИДТИ на M12
Нет ОТРЕМОНТИРУЙТЕ цепь.

M12 ПРОВЕРЬТЕ КОНДИЦИОНЕР (КОНДИЦИОНЕР ВОЗДУХА) ЦЕПЬ ЗАЗЕМЛЕНИЯ ОБМОТКИ МУФТЫ КОМПРЕССОРА ДЛЯ ОБРЫВА
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    С100-2 Земля

Сопротивление меньше 3 Ом?
Да ИДТИ на M13
Нет ОТРЕМОНТИРУЙТЕ цепь.

M13 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА КОНДИЦИОНЕРЕ (КОНДИЦИОНЕР ВОЗДУХА) ОБМОТКА МУФТЫ КОМПРЕССОРА
  • Соединять ПКМ C1551B .
  • Соединять БДЖБ C1035A .
  • Соединять БДЖБ C1035B .
  • Зажигание включено.
  • Доступ к ПКМ и контролировать ACC_CMD ПИД

  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    С100-1 Земля

Напряжение больше 11 вольт?
Да ВЫКЛЮЧИТЕ активную команду PID. ИДТИ на M14
Нет ВЫКЛЮЧИТЕ активную команду PID. УСТАНОВИТЕ новый BCMC [также известный как BJB].
СМ.: Блок управления кузовным оборудованием C (BCMC) (419-10 Многофункциональные электронные модули, Снятие и установка).

M14 ПРОВЕРЬТЕ КОНДИЦИОНЕР (КОНДИЦИОНЕР ВОЗДУХА) МУФТА КОМПРЕССОРА ВОЗДУШНЫЙ ЗАЗОР
  • Измерьте воздушный зазор муфты компрессора кондиционера в 3 равноудаленных местах между ступицей муфты и шкивом муфты компрессора кондиционера. СМ. соответствующую общую процедуру в группе 412-00.

Воздушный зазор муфты компрессора кондиционера больше 0,6 мм (0,0236 дюйма)?
Да ОТРЕГУЛИРОВАТЬ воздушный зазор муфты компрессора кондиционера. СМ. соответствующую общую процедуру в группе 412-00.
Нет УСТАНОВИТЕ новую муфту компрессора кондиционера и катушку возбуждения. СМ. соответствующую общую процедуру в группе 412-00.

M15 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) РАБОТА МОДУЛЯ УПРАВЛЕНИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите все электрические разъемы модуля управления HVAC (если они не были отсоединены ранее).
  • Ремонт:
    • коррозия (установите новый разъем или клемму - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы или контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините все электрические разъемы модуля управления HVAC. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новый модуль управления HVAC.
СМ.: Модуль управления отоплением, вентиляцией и кондиционированием воздуха (HVAC) (412-00 Система климат-контроля — общая информация, снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.

M16 ПРОВЕРКА ВХОДА, ОТКЛЮЧАЮЩЕГО КОНДИЦИОНЕР (КОНДИЦИОНЕР ВОЗДУХА) РЕЛЕ СЦЕПЛЕНИЯ

ПРИМЕЧАНИЕ: Стратегия модуля управления силовым агрегатом (PCM) может отключить работу компрессора кондиционера (A/C). Если кондиционер муфта компрессора может управляться с помощью диагностического сканера Идентификаторы параметров (PID) модуля управления силовым агрегатом (PCM) активны Команды, замена модуля управления трансмиссией (PCM) не решит состояние.

  • Выполните диагностику того, что PCM не подает питание на реле муфты кондиционера, используя предложения, приведенные в таблице ниже.
    Включение муфты кондиционера есть запрещено, так как стратегия еще не обнаружила аппаратное обеспечение, которое указывает автомобиль оборудован кондиционером
    Включение муфты кондиционера есть заблокировано, потому что стратегия работает при отказе системы зажигания Режим
    Включение муфты кондиционера есть заблокировано, потому что (ECU) получил запрос на отключение кондиционера.
    Включение муфты кондиционера есть заблокирован, потому что двигатель еще не вышел на устойчивый режим работы после запуска
    Включение муфты кондиционера есть заблокировано, потому что давление нагнетания кондиционера (напор) слишком высокое
    Включение муфты кондиционера запрещено из-за слишком высокой температуры охлаждающей жидкости двигателя.
    Включение муфты кондиционера запрещено, чтобы предотвратить образование инея и льда на испарителе.
    Включение муфты кондиционера есть запрещено для предотвращения остановки двигателя в условиях низкой скорости двигателя
    Включение муфты кондиционера есть запрещено для защиты компрессора от превышения скорости компрессора состояние
    Включение муфты кондиционера есть запрещено, чтобы временно сделать больше доступной мощности, когда Акселератор педаль полностью нажата
    Включение муфты кондиционера запрещено, так как обнаружена низкая заправка хладагента кондиционера.
    Включение муфты кондиционера есть запрещено для защиты компрессора от работы при слишком низком уровне Температура окружающей среды
    Включение муфты кондиционера запрещено из-за отсутствия сообщения климат-контроля
    Включение муфты кондиционера есть запрещено, так как стратегия работает в безопасном режиме охлаждения
    Включение муфты кондиционера есть блокируется для защиты муфты от повреждения, поскольку нагрузка компрессора и скорость слишком высока
    Включение муфты кондиционера есть запрещается выключенной частью Стратегии цикла A/C, вызванной для управлять высокой температурой двигателя
    Включение муфты кондиционера запрещено из-за низкого заряда аккумулятора
    Включение муфты кондиционера есть Запрещено для защиты компрессора с переменным рабочим объемом от работы при слишком низкой температуре
    Включение муфты кондиционера запрещено для улучшения разрежения усилителя тормозов.
    Включение муфты кондиционера есть запрещено, потому что температура испарителя достаточно низкая и компрессор был на минимальном рабочем объеме
    Включение муфты кондиционера есть заблокировано (отключено), потому что температура испарителя достаточно ниже заданной температуры
    Включение муфты кондиционера запрещено, чтобы обеспечить минимальное время отключения муфты кондиционера.
    Включение муфты кондиционера есть заблокировано из-за запроса от стратегии управления крутящим моментом (для временного Сделать больше доступной мощности)
    Включение муфты кондиционера запрещено для предотвращения остановки двигателя
    Включение муфты кондиционера есть заблокировано из-за запроса на отключение кондиционера по стратегии «стоп-старт»
    Включение муфты кондиционера блокируется (с задержкой), чтобы сделать мощность доступной для усилителя рулевого управления.
    Включение муфты кондиционера есть Запрещено из-за состояния отключения вспомогательного кондиционера (как правило, из-за давления или Температура) Переключатель 1 вход
    Включение муфты кондиционера есть блокируется из-за состояния отключения вспомогательного кондиционера (обычно давление или Температура) Переключатель 2 вход

Есть ли какие-либо из описанных выше состояний за пределами нормальных параметров?
Да ДИАГНОСТИРОВАТЬ состояние, которое приводит к отключению кондиционера. реле сцепления. ОБРАЩАЙТЕСЬ к соответствующему разделу Руководства по ремонту (WSM) или руководство Powertrain Control/Emissions Diagnosis (PC/ED).
Нет Муфта компрессора кондиционера может управляться с помощью активной команды PID диагностического сканера PCM. Кондиционер неработающее беспокойство может быть вызвано прерывистым состоянием из-за подключение компонента или модуля, проблема с проводкой или выводом. АДРЕС корень причина любых проблем с разъемом или контактами. ПРОВЕРЬТЕ историю обслуживания автомобиля за недавние сервисные действия, заменившие модули. Это условие может быть связано с неполными или неправильными процедурами PMI.

ТОЧНЫЙ ТЕСТ N: КОНДИЦИОНЕР (КОНДИЦИОНЕР ВОЗДУХА) ВСЕГДА ВКЛЮЧЕН — A/C (КОНДИЦИОНЕР ВОЗДУХА) РЕЖИМ ВКЛЮЧЕН ВСЕГДА - НЕ HEV (ГИБРИДНЫЙ ЭЛЕКТРОМОБИЛЬ)

Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 55.

Нормальная работа и неисправности

Запрос кондиционера, СМ.: Система климат-контроля — работа системы и описание компонентов (412-00 Система климат-контроля — общая информация, описание и работа).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ПКМ P1464:00 Потребление кондиционера вне диапазона самопроверки: нет информации о подтипе PCM обнаруживает запрос A/C во время самопроверки.

Возможные источники

  • Проводка, клеммы или разъемы
  • Датчик давления кондиционера
  • Датчик температуры испарителя
  • Модуль управления ОВКВ
  • ПКМ

Визуальный осмотр и предварительная проверка

  • Осмотрите разъемы PCM или модуля управления HVAC на наличие ослабленных или ржавых соединений.
УВЕДОМЛЕНИЕ: Используйте правильный(е) адаптер(ы) зонда при изготовлении измерения. Использование неправильного(ых) адаптера(ов) зонда может привести к повреждение разъема.
N1 ПОВТОРНО ПРОВЕРЬТЕ PCM (МОДУЛЬ УПРАВЛЕНИЯ ТРАНСМИССИИ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)
  • Зажигание включено.
  • Убедитесь, что модуль управления HVAC выключен.
  • С помощью диагностического сканера сотрите диагностические коды неисправностей (DTC) PCM.
  • С помощью диагностического сканера выполните самопроверку PCM.

Возвращается ли код DTC P1464?
Да ПЕРЕЙТИ на N2
Нет ИГНОРИРУЙТЕ код неисправности и ПРОДОЛЖАЙТЕ диагностику других диагностических кодов неисправности (DTC) или симптомов. ПЕРЕЙДИТЕ к Таблице кодов неисправности или Таблице симптомов — Климат-контроль в этом разделе.

N2 ПРОВЕРЬТЕ КОНДИЦИОНЕР (КОНДИЦИОНЕР ВОЗДУХА) ЦЕПЬ ПОДАЧИ НАПРЯЖЕНИЯ НА ОБМОТКУ МУФТЫ КОМПРЕССОРА НА ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Зажигание ВЫКЛ.
  • Отключить Катушка возбуждения муфты компрессора кондиционера C100 .
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    С100-1 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ цепь.
Нет ПЕРЕЙТИ на N3

N3 СРАВНЕНИЕ ОВК (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) МОДУЛЬ УПРАВЛЕНИЯ ТЕМПЕРАТУРА ИСПАРИТЕЛЯ PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ) К PCM (МОДУЛЮ УПРАВЛЕНИЯ ТРАНСМИССИИ) PID ТЕМПЕРАТУРА ОКРУЖАЮЩЕГО ВОЗДУХА (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ)
  • Зажигание ВЫКЛ.
  • Позвольте внешнему виду и интерьеру автомобиля стабилизироваться до температуры окружающей среды. Это может занять период замачивания не менее 6 часы.
  • Зажигание включено.
  • Доступ к ПКМ и контролировать ААТ (градус С) ПИД

  • Доступ к ОВКВ и контролировать EVAP_TEMP (градус С) ПИД


Сходны ли значения температуры [обычно в пределах 18ºC (32,4ºF)]?
Да ПЕРЕЙТИ на N4
Нет ПРОВЕРЬТЕ датчик температуры испарителя. ПЕРЕЙТИ к пинпойнт-тесту F

N4 СРАВНЕНИЕ PCM (МОДУЛЬ УПРАВЛЕНИЯ ТРАНСМИССИИ) Кондиционер (КОНДИЦИОНЕР ВОЗДУХА) ДАТЧИК ДАВЛЕНИЯ PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ) С ДАТЧИКОМ КОЛЛЕКТОРА ЗНАЧЕНИЕ

ПРИМЕЧАНИЕ: Следующий этап точечного теста тестируется в температура окружающей среды приблизительно 21,1°C (70°F). Как окружающий температуры около 38°C (100,4°F), разница значений давления увеличивается выше диапазона ± 15 фунтов на кв. дюйм (103 кПа).

  • Доступ к ПКМ и контролировать ACP_PRESS (кПа) ПИД


Находятся ли значения давления набора манометра коллектора и ФИД, зависящие от температуры окружающей среды, в пределах ± 103 кПа (15 фунтов на кв. дюйм)?
Да ПЕРЕЙТИ на N5
Нет ПРОВЕРЬТЕ датчик давления кондиционера. ПЕРЕЙТИ к пинпойнт-тесту А

N5 ПРОВЕРЬТЕ ОВК (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЮ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) МОДУЛЬ УПРАВЛЕНИЯ A/C (КОНДИЦИОНЕР ВОЗДУХА) СОСТОЯНИЕ ПЕРЕКЛЮЧАТЕЛЯ PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ) С КОНДИЦИОНЕРОМ (КОНДИЦИОНЕР ВОЗДУХА) ВЫКЛЮЧЕННЫЙ
  • Доступ к ОВКВ и контролировать CC_SW_AC ПИД

  • Используя элементы управления HVAC, выберите ПАНЕЛЬ, затем нажмите и отпустите кнопку A/C (индикатор не горит).

Отображается ли PID при нажатии кнопки A/C и выключается при ее отпускании?
Да ПЕРЕЙТИ на N6
Нет ПЕРЕЙТИ на N8

N6 ПРОВЕРЬТЕ PCM (МОДУЛЬ УПРАВЛЕНИЯ ТРАНСМИССИИ) Кондиционер (КОНДИЦИОНЕР ВОЗДУХА) ЗАПРОС СИГНАЛА PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ) С КОНДИЦИОНЕРОМ (КОНДИЦИОНЕР ВОЗДУХА) ВЫКЛЮЧЕННЫЙ
  • Доступ к ПКМ и контролировать AC_REQ ПИД

  • На элементах управления HVAC отключите кнопку A/C.

Индикатор PID выключен?
Да ПЕРЕЙТИ на N8
Нет ПЕРЕЙТИ на N7

N7 ПРОВЕРЬТЕ PCM (МОДУЛЬ УПРАВЛЕНИЯ ТРАНСМИССИИ) Кондиционер (КОНДИЦИОНЕР ВОЗДУХА) ЗАПРОС СИГНАЛА PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ) С ОВиК (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) МОДУЛЬ УПРАВЛЕНИЯ ОТСОЕДИНЕН
  • Зажигание ВЫКЛ.
  • Отключить Модуль управления HVAC C228A .
  • Зажигание включено.
  • Доступ к ПКМ и контролировать AC_REQ ПИД


Индикатор PID выключен?
Да ПЕРЕЙТИ на N8
Нет ПЕРЕЙТИ на N9

N8 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) РАБОТА МОДУЛЯ УПРАВЛЕНИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите все электрические разъемы модуля управления HVAC (если они не были отсоединены ранее).
  • Ремонт:
    • коррозия (установите новый разъем или клемму - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы или контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините все электрические разъемы модуля управления HVAC. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новый модуль управления HVAC.
СМ.: Модуль управления отоплением, вентиляцией и кондиционированием воздуха (HVAC) (412-00 Система климат-контроля — общая информация, снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

N9 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ PCM (МОДУЛЬ УПРАВЛЕНИЯ ТРАНСМИССИИ) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите все электрические разъемы PCM (если они не были отсоединены ранее).
  • Ремонт:
    • коррозия (установите новый разъем или клемму - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы или контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините все электрические разъемы PCM. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей это беспокойство,
Нажмите здесь, чтобы получить доступ к управляемой процедуре (PCM). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

ТОЧНЫЙ ТЕСТ O: ПЕРЕДНИЙ ВЕНТИЛЯТОР НЕ РАБОТАЕТ

Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 55.

Нормальная работа и неисправности

Обработка воздуха, СМ.: Система климат-контроля — Работа системы и описание компонентов (412-00 Система климат-контроля — Общая информация, описание и работа).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ОВКВ B10AF:11 Реле вентилятора вентилятора: короткое замыкание на массу Модуль определяет низкое напряжение на катушке реле цепи напряжения, когда модуль подает питание на цепь. Реле вентилятора постоянно неактивен.
ОВКВ B10AF:13 Реле вентилятора: обрыв цепи Модуль не фиксирует изменение напряжения на Цепь напряжения катушки реле вентилятора, когда модуль подает питание на схема. Реле двигателя вентилятора неактивно, когда цепь разомкнута.
ОВКВ B10AF:15 Реле вентилятора: короткое замыкание на батарею или обрыв Модуль обнаруживает большее, чем ожидалось, напряжение в цепи напряжения катушки реле вентилятора, что указывает на обрыв цепи или короткое замыкание на напряжение. Реле двигателя вентилятора неактивно, когда цепь открыть; реле электровентилятора постоянно включено при замыкании на аккумулятор.
ОВКВ B10B9:12 Управление вентилятором: короткое замыкание на батарею Модуль обнаруживает высокое напряжение в цепи ШИМ управления двигателем вентилятора, что указывает на короткое замыкание непосредственно на источник питания. Двигатель вентилятора не работает.
ОВКВ B10B9:14 Управление вентилятором: короткое замыкание на массу или обрыв Модуль обнаруживает отсутствие напряжения на ШИМ-контроллере двигателя вентилятора. цепь, указывающая на короткое замыкание непосредственно на массу или обрыв цепи. Двигатель вентилятора работает на полной скорости, если цепь замкнута на массу. Двигатель вентилятора не работает, если цепь разомкнута.

Возможные источники

  • Предохранитель
  • Проводка, клеммы или разъемы
  • Реле электровентилятора (необслуживаемое, входит в состав BCMC)
  • Модуль управления двигателем вентилятора
  • Модуль управления ОВКВ

Визуальный осмотр и предварительная проверка

  • Убедитесь, что предохранитель BJB 13 (40 А) исправен.
УВЕДОМЛЕНИЕ: Используйте правильный(е) адаптер(ы) зонда при изготовлении измерения. Использование неправильного(ых) адаптера(ов) зонда может привести к повреждение разъема.
O1 ПРОВЕРЬТЕ ЦЕПЬ УПРАВЛЕНИЯ РЕЛЕ ВЕНТИЛЯТОРА НА МАССУ
  • Зажигание ВЫКЛ.
  • Отключить BCMC C1035A .
  • Отключить Модуль управления HVAC C228A .
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C228A-11 Земля

Сопротивление больше 10000 Ом?
Да ИДТИ к О2
Нет ОТРЕМОНТИРУЙТЕ цепь.

O2 ПРОВЕРЬТЕ ЦЕПЬ УПРАВЛЕНИЯ РЕЛЕ МОТОРА ВЕНТИЛЯТОРА НА ОБРЫВ

ПРИМЕЧАНИЕ: Некоторые автомобили могут быть оборудованы диодом в Цепь массы катушки реле электровентилятора. Убедитесь, что мультиметр ведет правильно подключены во время тестирования, иначе будут получены ложные показания что приводит к неправильной диагностике цепи. Для получения дополнительной информации см. в руководстве по монтажным схемам.

  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C228A-11 C1035A-25

Сопротивление меньше 3 Ом?
Да ПЕРЕЙДИТЕ к О3
Нет ОТРЕМОНТИРУЙТЕ цепь.

O3 ПРОВЕРЬТЕ ЦЕПЬ НАПРЯЖЕНИЯ МОДУЛЯ УПРАВЛЕНИЯ ВЕНТИЛЯТОРОМ НА ОБРЫВ
  • Отсоедините модуль управления двигателем вентилятора C297. .
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1035A-2 C297-1

Сопротивление меньше 3 Ом?
Да ИДТИ к О4
Нет ОТРЕМОНТИРУЙТЕ цепь.

O4 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА МОДУЛЕ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ ВЕНТИЛЯТОРА
  • Соединять BCMC C1035A .
  • Соединять Модуль управления HVAC C228A .
  • Зажигание включено.
  • Выберите ПАНЕЛЬ на элементах управления HVAC.
  • Выберите максимальную настройку двигателя вентилятора.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C297-1 Земля

Напряжение больше 11 вольт?
Да ПЕРЕЙДИТЕ к O5
Нет ПРОВЕРЬТЕ, что предохранитель BCMC 13 (40 А) исправен.
Если не в порядке, ОБРАЩАЙТЕСЬ к руководству по монтажным схемам, чтобы определить возможные причины короткого замыкания.
Если все в порядке, УСТАНОВИТЕ новый BCMC. СМ. соответствующую процедуру в группе 419-10.

O5 ПРОВЕРЬТЕ ЦЕПЬ МАССА МОДУЛЯ УПРАВЛЕНИЯ ВЕНТИЛЯТОРОМ НА ОБРЫВ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C297-6 Земля

Сопротивление меньше 3 Ом?
Да ПЕРЕЙДИТЕ к O6
Нет ОТРЕМОНТИРУЙТЕ цепь.

O6 ПРОВЕРЬТЕ ШИМ-МОДУЛЬ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ ВЕНТИЛЯТОРА (ШИРОТНО-ИМПУЛЬСНАЯ МОДУЛЯЦИЯ) ЦЕПЬ ЗАМЫКАНИЯ НА НАПРЯЖЕНИЕ
  • Зажигание ВЫКЛ.
  • Отключить Модуль управления HVAC C228A .
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C297-2 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ цепь.
Нет ПЕРЕЙДИТЕ к O7

O7 ПРОВЕРЬТЕ ШИМ-МОДУЛЬ УПРАВЛЕНИЯ ЭЛЕКТРОДВИГАТЕЛЕМ ВЕНТИЛЯТОРА (ШИРОТНО-ИМПУЛЬСНАЯ МОДУЛЯЦИЯ) ЦЕПЬ ДЛЯ ОТКРЫТОГО
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C297-2 C228A-23

Сопротивление меньше 3 Ом?
Да ПЕРЕЙДИТЕ к O8
Нет ОТРЕМОНТИРУЙТЕ цепь.

O8 ПРОВЕРЬТЕ ПРАВИЛЬНУЮ РАБОТУ МОДУЛЯ УПРАВЛЕНИЯ ЭЛЕКТРОДВИГАТЕЛЕМ ВЕНТИЛЯТОРА
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите разъем регулятора скорости электровентилятора.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Снова подсоедините разъем регулятора скорости двигателя вентилятора. Убедитесь, что он правильно установлен и защелкивается.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да УСТАНОВИТЕ новый модуль управления двигателем вентилятора. Ссылаться на соответствующую процедуру в группе 412-00. ПРОВЕРЬТЕ систему в норме операция. Если проблема не устранена, ПЕРЕЙДИТЕ к O9.
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.

O9 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) РАБОТА МОДУЛЯ УПРАВЛЕНИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите все электрические разъемы модуля управления HVAC (если они не были отсоединены ранее).
  • Ремонт:
    • коррозия (установите новый разъем или клемму - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы или контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините все электрические разъемы модуля управления HVAC. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новый модуль управления HVAC.
СМ.: Модуль управления отоплением, вентиляцией и кондиционированием воздуха (HVAC) (412-00 Система климат-контроля — общая информация, снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.

ТОЧНЫЙ ТЕСТ P: ДВИГАТЕЛЬ ПЕРЕДНЕГО ВЕНТИЛЯТОРА РАБОТАЕТ НЕПРАВИЛЬНО

Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 55.

Нормальная работа и неисправности

Обработка воздуха. СМ.: Система климат-контроля — работа системы и описание компонентов (412-00 Система климат-контроля — общая информация, описание и работа).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ОВКВ B10AF:12 Реле вентилятора: короткое замыкание на батарею Модуль обнаруживает высокое напряжение на катушке реле цепи напряжения, когда модуль подает питание на цепь. Реле вентилятора постоянно активен.
ОВКВ B10AF:15 Реле вентилятора: короткое замыкание на батарею или обрыв Модуль обнаруживает большее, чем ожидалось, напряжение в цепи напряжения катушки реле вентилятора, что указывает на обрыв цепи или короткое замыкание на напряжение. Реле двигателя вентилятора неактивно, когда цепь открыть; реле электровентилятора постоянно включено при замыкании на аккумулятор.
ОВКВ B10B9:14 Управление вентилятором: короткое замыкание на массу или обрыв Модуль обнаруживает отсутствие напряжения на ШИМ-контроллере двигателя вентилятора. цепь, указывающая на короткое замыкание непосредственно на массу или обрыв цепи. Двигатель вентилятора работает на полной скорости, если цепь замкнута на массу. двигатель вентилятора не работает, если цепь разомкнута

Возможные источники

  • Проводка, клеммы или разъемы
  • Модуль управления двигателем вентилятора
  • Модуль управления ОВКВ
УВЕДОМЛЕНИЕ: Используйте правильный(е) адаптер(ы) зонда при изготовлении измерения. Использование неправильного(ых) адаптера(ов) зонда может привести к повреждение разъема.
P1 ПРОВЕРЬТЕ РАБОТУ ДВИГАТЕЛЯ ВЕНТИЛЯТОРА
  • Зажигание включено.
  • Выберите ПАНЕЛЬ на элементах управления HVAC. Отрегулируйте настройку двигателя вентилятора на минимальное и максимальное значения.

Двигатель вентилятора работает при любых настройках?
Да ПЕРЕЙТИ к P2
Нет ПЕРЕЙТИ к точечному тесту O

P2 ПРОВЕРЬТЕ ШИМ-МОДУЛЬ УПРАВЛЕНИЯ ЭЛЕКТРОДВИГАТЕЛЕМ ВЕНТИЛЯТОРА (ШИРОТНО-ИМПУЛЬСНАЯ МОДУЛЯЦИЯ) ЦЕПЬ ЗАМЫКАНИЯ НА МАССУ
  • Зажигание ВЫКЛ.
  • Отсоедините регулятор скорости электровентилятора C297. .
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C297-2 Земля

Сопротивление больше 10000 Ом?
Да ПЕРЕЙТИ на P3
Нет ОТРЕМОНТИРУЙТЕ цепь.

P3 ПРОВЕРЬТЕ ЦЕПЬ УПРАВЛЕНИЯ РЕЛЕ ДВИГАТЕЛЯ ВЕНТИЛЯТОРА НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Отключить Модуль управления HVAC C228A .
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C228A-11 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ цепь.
Нет ПЕРЕЙТИ на P4

P4 ПРОВЕРЬТЕ ЦЕПЬ НАПРЯЖЕНИЯ МОДУЛЯ ВЕНТИЛЯТОРА НА НАПРЯЖЕНИЕ НА НАПРЯЖЕНИЕ
  • Отключить Предохранитель BCMC 13 (40А).
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C297-1 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ цепь.
Нет ПЕРЕЙТИ на P5

P5 ПРОВЕРКА ПРАВИЛЬНОЙ РАБОТЫ МОДУЛЯ УПРАВЛЕНИЯ ЭЛЕКТРОДВИГАТЕЛЕМ ВЕНТИЛЯТОРА
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите разъем регулятора скорости электровентилятора.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Снова подсоедините разъем регулятора скорости двигателя вентилятора. Убедитесь, что он правильно установлен и защелкивается.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да УСТАНОВИТЕ новый модуль управления двигателем вентилятора. Ссылаться на соответствующую процедуру в группе 412-00. ПРОВЕРЬТЕ систему в норме операция. Если проблема не устранена, ПЕРЕЙДИТЕ к P6.
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.

P6 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) РАБОТА МОДУЛЯ УПРАВЛЕНИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите все электрические разъемы модуля управления HVAC (если они не были отсоединены ранее).
  • Ремонт:
    • коррозия (установите новый разъем или клемму - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы или контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините все электрические разъемы модуля управления HVAC. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новый модуль управления HVAC.
СМ.: Модуль управления отоплением, вентиляцией и кондиционированием воздуха (HVAC) (412-00 Система климат-контроля — общая информация, снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.

ТОЧНЫЙ ТЕСТ Q : U0140:00

Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 55.

Нормальная работа и неисправности

Модуль управления ACCM, HVAC и модуль управления RHVAC обмениваются данными с BCM по шине CAN. Если сообщения отсутствуют или не получены от BCM, система климат-контроля может работать неправильно.

Осмотрите соединения BCM и блока управления HVAC на наличие ослабленных или ржавых соединений.

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ACCM U0140:00 Потеряна связь с модулем управления кузовным оборудованием: нет информации о подтипе Устанавливается в непрерывную память, когда ACCM обнаруживает, что сетевые сообщения отсутствуют в BCM более 5 секунд.
ОВКВ U0140:00 Потеряна связь с модулем управления кузовным оборудованием: нет информации о подтипе Устанавливается в непрерывную память, когда модуль управления HVAC обнаруживает, что сетевые сообщения отсутствуют в BCM более 5 секунд.
РВАК U0140:00 Потеряна связь с модулем управления кузовным оборудованием: нет информации о подтипе Устанавливается в непрерывную память, когда модуль управления RHVAC обнаруживает отсутствие сетевых сообщений от BCM в течение более 5 секунд.

Возможные источники

  • Проблема сетевой связи
  • Проводка, клеммы или разъемы
  • Проблемы с повышенным или пониженным напряжением
  • ACCM
  • Модуль управления ОВКВ
  • Модуль управления ОВКВ
  • млрд кубометров
Q1 ПОДТВЕРДИТЕ ОПАСНОСТЬ
  • Зажигание включено.
  • Убедитесь в наличии наблюдаемого симптома.

Присутствует ли наблюдаемый симптом?
Да ПЕРЕЙТИ к Q2
Нет СНЯТЬ код неисправности. В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или состояния прерывистой неисправности.

Q2 ПРОВЕРЬТЕ СЕТЬ СВЯЗИ
  • С помощью диагностического сканера выполните проверку сети.

Проходит ли BCM сетевой тест?
Да ПЕРЕЙТИ к Q3
Нет
СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).

Q3 ПРОВЕРКА НА НЕСЕТЕВЫЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)
  • Используя диагностический сканер, выполните самопроверку соответствующего модуля (ACCM, модуль управления HVAC, модуль управления RHVAC), установив код неисправности.

Имеются ли несетевые диагностические коды неисправностей (DTC)?
Да Сначала ПРОВЕРЬТЕ все несетевые диагностические коды неисправностей (DTC). СМ. соответствующую таблицу DTC в этом разделе.
Нет ПЕРЕЙТИ к Q4

Q4 ПРОВЕРЬТЕ НА НЕСЕТЬ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)
  • С помощью диагностического сканера выполните самопроверку BCM.

Имеются ли несетевые диагностические коды неисправностей (DTC)?
Да
СМ.: Блок управления кузовным оборудованием (BCM) (419-10 Многофункциональные электронные модули, диагностика и проверка).
Нет ПЕРЕЙТИ к Q5

Q5 ПОВТОРНО ПРОВЕРЬТЕ DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) U0140:00
  • Используя диагностический сканер, сотрите диагностические коды неисправностей (DTC) для рассматриваемого модуля (ACCM, модуль управления HVAC, модуль управления RHVAC), установив DTC.
  • Зажигание ВЫКЛ.
  • Зажигание включено.
  • Подождите 10 секунд.
  • Используя диагностический сканер, выполните самопроверку соответствующего модуля (ACCM, модуль управления HVAC, модуль управления RHVAC), установив код неисправности.

DTC U0140:00 все еще присутствует?
Да ПЕРЕЙТИ к Q6
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или состояния прерывистой неисправности.

Q6 ПРОВЕРЬТЕ ДРУГИЕ ПРИЧИНЫ ПРОБЛЕМ СВЯЗИ В СЕТИ

ПРИМЕЧАНИЕ: Если новые модули были установлены до При установке диагностического кода неисправности (DTC) конфигурация модуля может неправильно установлен во время установки программируемого модуля (PMI) или установка программируемого модуля (PMI), возможно, не выполнялась вне.

  • Проверьте историю обслуживания автомобиля на предмет недавних действий по обслуживанию, связанных с BCM и рассматриваемым модулем (ACCM, модуль управления HVAC, модуль управления RHVAC), установив код неисправности. Если найдена недавняя история обслуживания:
    • убедитесь, что был установлен правильный сменный модуль
      • Список деталей автомобиля можно использовать для проверки правильности установки деталей.
    • убедитесь, что конфигурация сменного модуля была правильной
      • перенастройте модуль, используя исходные данные, если предыдущая конфигурация подозревается
    • убедитесь, что модуль не был получен с аналогичного автомобиля и не был установлен в транспортное средство с опаской
      • верните замененный модуль в исходный автомобиль и получите новый сменный модуль
  • Запустите систему и определите, сохраняется ли наблюдаемый симптом.

Наблюдаемый симптом все еще присутствует?
Да ПЕРЕЙТИ к Q7
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано неправильными процедурами замены деталей или неправильная конфигурация модуля.

Q7 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите все электрические разъемы BCM (если они не были отсоединены ранее).
  • Ремонт:
    • коррозия (установите новый разъем или клемму - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы или контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините все электрические разъемы BCM. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новый BCM. СМ. соответствующую процедуру в группе 419-10.
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.

ТОЧНЫЙ ТЕСТ R : U0151:00

Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 55.

Нормальная работа и неисправности

Логика управления, СМ.: Система климат-контроля — Работа системы и описание компонентов (412-00 Система климат-контроля — Общая информация, описание и работа).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ОВКВ U0151:00 Потеряна связь с модулем управления системами безопасности: нет информации о подтипе Этот код неисправности устанавливается в модуле управления HVAC, если отсутствуют сообщения с данными, полученные от RCM.

Возможные источники

  • Шина связи автомобиля
  • РКМ
  • Модуль управления ОВКВ
R1 ПОДТВЕРДИТЕ ЗАБОТУ КЛИЕНТА
  • Зажигание включено.
  • Убедитесь в наличии наблюдаемого симптома.

Присутствует ли наблюдаемый симптом?
Да ПЕРЕЙТИ к R2
Нет СНЯТЬ код неисправности. В настоящее время система работает в обычном режиме. Код неисправности мог быть установлен из-за высокого сетевого трафика или состояния прерывистой неисправности.

R2 ПРОВЕРЬТЕ СЕТЬ СВЯЗИ
  • С помощью диагностического сканера выполните проверку сети.

Проходит ли RCM сетевой тест?
Да ПЕРЕЙТИ к R3
Нет ДИАГНОСТИКА: модуль RCM не обменивается данными с диагностическим сканером,
СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).

R3 ПОЛУЧИТЕ ЗАПИСАННЫЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) ИЗ RCM (МОДУЛЯ УПРАВЛЕНИЯ БЕЗОПАСНОСТЬЮ) САМООЦЕНОЧНЫЙ ТЕСТ
  • С помощью диагностического сканера выполните самопроверку RCM.

Записаны ли какие-либо диагностические коды неисправностей (DTC)?
Да
СМ.: Дополнительная система пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, диагностика и проверка).
Нет ПЕРЕЙТИ к R4

R4 ПОЛУЧИТЕ ЗАПИСАННЫЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) ИЗ (HVAC) САМОПРОВЕРКА МОДУЛЯ УПРАВЛЕНИЯ ОТОПЛЕНИЕМ, ВЕНТИЛЯЦИЕЙ И КОНДИЦИОНИРОВАНИЕМ ВОЗДУХА
  • С помощью диагностического сканера выполните самопроверку модуля управления HVAC.

Записан ли DTC U3003:16 или DTC U3003:17?
Да Для U3003: 16 ПЕРЕЙДИТЕ к точному тесту AM
Для U3003:17 ПЕРЕЙДИТЕ к точному тесту AN
Нет ПЕРЕЙТИ к R5

R5 ПОВТОРНО ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) МОДУЛЯ УПРАВЛЕНИЯ ОТОПЛЕНИЕМ, ВЕНТИЛЯЦИЕЙ И КОНДИЦИОНИРОВАНИЕМ ВОЗДУХА

ПРИМЕЧАНИЕ: Если новые модули были установлены до При установке диагностического кода неисправности (DTC) конфигурация модуля может неправильно установлен во время установки программируемого модуля (PMI) или установка программируемого модуля (PMI), возможно, не выполнялась вне.

  • С помощью диагностического сканера сотрите диагностические коды неисправностей (DTC).
  • Зажигание ВЫКЛ.
  • Зажигание включено.
  • Подождите 10 секунд.
  • С помощью диагностического сканера выполните самопроверку модуля управления HVAC.

DTC U0151:00 все еще присутствует?
Да ПЕРЕЙТИ к R6
Нет СНЯТЬ код неисправности. В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или состояния прерывистой неисправности.

R6 ПРОВЕРЬТЕ DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) U0151:00 УСТАНОВИТЬ В ДРУГИХ МОДУЛЯХ
  • С помощью диагностического сканера удалите все диагностические коды неисправностей (DTC).
  • Зажигание ВЫКЛ.
  • Зажигание включено.
  • Подождите 10 секунд.
  • С помощью диагностического сканера извлеките все диагностические коды неисправностей (DTC) непрерывной памяти.

Установлен ли код неисправности U0151:00 в других модулях сети?
Да ПЕРЕЙТИ на R7
Нет ПЕРЕЙТИ на R8

R7 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ RCM (МОДУЛЬ УПРАВЛЕНИЯ БЕЗОПАСНОСТЬЮ) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите электрический разъем RCM (если он не был отсоединен ранее).
  • Ремонт:
    • коррозия (установите новый разъем или клемму - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы или контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините электрический разъем RCM. Убедитесь, что он правильно установлен и защелкивается.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новый RCM.
СМ.: Модуль управления системой пассивной безопасности (RCM) (501-20B Дополнительная система пассивной безопасности, Снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.

R8 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) РАБОТА МОДУЛЯ УПРАВЛЕНИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите все электрические разъемы модуля управления HVAC (если они не были отсоединены ранее).
  • Ремонт:
    • коррозия (установите новый разъем или клемму - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы или контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подключить все ОВК электрические разъемы модуля управления. Убедитесь, что они сидят и фиксируются правильно. ПОДОЖДИТЕ 20 секунд, пока не будет выполнена калибровка диапазона. после повторного подключения модуля перед любой дальнейшей оценкой или производится измерение. Если калибровка диапазона привода не начинается, или была прервана, ВЫПОЛНИТЕ процедуру калибровки HVAC, используя диагностический сканер.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новый модуль управления HVAC.
СМ.: Модуль управления отоплением, вентиляцией и кондиционированием воздуха (HVAC) (412-00 Система климат-контроля — общая информация, снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.

ТОЧНЫЙ ТЕСТ S : U0155:00

Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 55.

Нормальная работа и неисправности

При включенном зажигании IPC отправляет сообщения в модуль управления HVAC по MS-CAN. Если модуль управления HVAC не получает эти сообщения в течение указанного периода времени, модуль устанавливает код неисправности. Это может произойти из-за сбоя IPC, сбоя цепи в MS-CAN или чрезмерной нагрузки на сеть. Информацию о сообщениях, отправляемых IPC в модуль управления HVAC, СМ.: Система климат-контроля — работа системы и описание компонентов (412-00 Система климат-контроля — общая информация, описание и работа).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ОВКВ U0155:00 Потеряна связь с модулем управления комбинации приборов (IPC): нет информации о подтипе Если сообщения данных, полученные от IPC по MS-CAN, отсутствуют в течение 5 секунд или более.

Возможные источники

  • Проблема сетевой связи
  • Проводка, клеммы или разъемы
  • Проблемы с повышенным или пониженным напряжением
  • МПК
  • Модуль управления ОВКВ
S1 ПРОВЕРЬТЕ ЗАБОТУ КЛИЕНТА
  • Зажигание включено.
  • Убедитесь в наличии наблюдаемого симптома.

Присутствует ли наблюдаемый симптом?
Да ПЕРЕЙТИ на S2
Нет СНЯТЬ код неисправности. В настоящее время система работает в обычном режиме. Код неисправности мог быть установлен из-за высокого сетевого трафика или состояния прерывистой неисправности.

S2 ПРОВЕРЬТЕ СЕТЬ СВЯЗИ
  • С помощью диагностического сканера выполните проверку сети.

Проходит ли IPC сетевой тест?
Да ПЕРЕЙТИ на S3
Нет ДИАГНОСТИКА IPC не обменивается данными с диагностическим сканером,
СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).

S3 ПОЛУЧИТЬ ЗАПИСАННЫЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) ИЗ САМОПРОВЕРКИ IPC (КОМПЛЕКТАЦИЯ ПРИБОРОВ)
  • С помощью диагностического сканера выполните самопроверку IPC.

Записаны ли какие-либо диагностические коды неисправностей (DTC)?
Да
СМ.: Контрольно-измерительные приборы, центр сообщений и предупреждающие звуковые сигналы (413-01 Контрольно-измерительные приборы, центр сообщений и предупреждающие звуковые сигналы, диагностика и тестирование).
Нет ПЕРЕЙТИ на S4

S4 ПОЛУЧИТЕ ЗАПИСАННЫЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) ИЗ (HVAC) САМОПРОВЕРКА МОДУЛЯ УПРАВЛЕНИЯ ОТОПЛЕНИЕМ, ВЕНТИЛЯЦИЕЙ И КОНДИЦИОНИРОВАНИЕМ ВОЗДУХА
  • С помощью диагностического сканера выполните самопроверку модуля управления HVAC.

Записан ли DTC U3003:16 или DTC U3003:17?
Да Для U3003: 16 ПЕРЕЙДИТЕ к точному тесту AM
Для U3003:17 ПЕРЕЙДИТЕ к точному тесту AN
Нет ПЕРЕЙТИ на S5

S5 ПОВТОРНО ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) МОДУЛЯ УПРАВЛЕНИЯ ОТОПЛЕНИЕМ, ВЕНТИЛЯЦИЕЙ И КОНДИЦИОНИРОВАНИЕМ ВОЗДУХА

ПРИМЕЧАНИЕ: Если новые модули были установлены до При установке диагностического кода неисправности (DTC) конфигурация модуля может неправильно установлен во время установки программируемого модуля (PMI) или установка программируемого модуля (PMI), возможно, не выполнялась вне.

  • С помощью диагностического сканера сотрите диагностические коды неисправностей (DTC).
  • Зажигание ВЫКЛ.
  • Зажигание включено.
  • Подождите 10 секунд.
  • С помощью диагностического сканера выполните самопроверку модуля управления HVAC.

DTC U0155:00 все еще присутствует?
Да ПЕРЕЙТИ на S6
Нет СНЯТЬ код неисправности. В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или состояния прерывистой неисправности.

S6 ПРОВЕРЬТЕ DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) U0155:00 УСТАНОВИТЬ В ДРУГИХ МОДУЛЯХ
  • С помощью диагностического сканера удалите все диагностические коды неисправностей (DTC).
  • Зажигание ВЫКЛ.
  • Зажигание включено.
  • Подождите 10 секунд.
  • С помощью диагностического сканера извлеките все диагностические коды неисправностей (DTC) непрерывной памяти.

Установлен ли код неисправности U0155:00 в других модулях сети?
Да ПЕРЕЙТИ на S7
Нет ПЕРЕЙТИ на S8

S7 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ IPC (КОМПЛЕКС ПРИБОРОВ) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите электрический разъем IPC (если он не был отсоединен ранее).
  • Ремонт:
    • коррозия (установите новый разъем или клемму - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы или контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините электрический разъем IPC. Убедитесь, что он правильно установлен и защелкивается.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей это беспокойство,
Нажмите здесь, чтобы получить доступ к управляемой процедуре (IPC). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.

S8 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) РАБОТА МОДУЛЯ УПРАВЛЕНИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите все электрические разъемы модуля управления HVAC (если они не были отсоединены ранее).
  • Ремонт:
    • коррозия (установите новый разъем или клемму - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы или контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините все электрические разъемы модуля управления HVAC. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новый модуль управления HVAC.
СМ.: Модуль управления отоплением, вентиляцией и кондиционированием воздуха (HVAC) (412-00 Система климат-контроля — общая информация, снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.

ТОЧНЫЙ ТЕСТ T : U0164:00

Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 55.

Нормальная работа и неисправности

Логика управления, СМ.: Задний климат-контроль — работа системы и описание компонентов (412-02 Задний климат-контроль, описание и работа).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
РВАК U0164:00 Потеряна связь с модулем управления HVAC: нет информации о подтипе Этот DTC устанавливается в блоке управления HVAC, если сообщения с данными, полученные от блока управления HVAC, отсутствуют более 5 секунд.

Возможные источники

  • Шина связи автомобиля
  • Модуль управления ОВКВ
  • Модуль управления ОВКВ
T1 ПОДТВЕРДИТЕ ЗАБОТУ КЛИЕНТА
  • Зажигание включено.
  • Убедитесь в наличии наблюдаемого симптома.

Присутствует ли наблюдаемый симптом?
Да ПЕРЕЙТИ на Т2
Нет СНЯТЬ код неисправности. В настоящее время система работает в обычном режиме. Код неисправности мог быть установлен из-за высокого сетевого трафика или состояния прерывистой неисправности.

T2 ПРОВЕРЬТЕ СЕТЬ СВЯЗИ
  • С помощью диагностического сканера выполните проверку сети.

Проходит ли модуль управления HVAC сетевой тест?
Да ПЕРЕЙТИ на Т3
Нет ПРОВЕРЬТЕ, что модуль управления HVAC не обменивается данными с диагностическим сканером,
СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).

T3 ПОЛУЧИТЕ ЗАПИСАННЫЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) ОТ ОВК (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) САМОПРОВЕРКА МОДУЛЯ УПРАВЛЕНИЯ
  • С помощью диагностического сканера выполните самопроверку модуля управления HVAC.

Записаны ли какие-либо диагностические коды неисправностей (DTC)?
Да СМ. Таблицу DTC модуля управления HVAC в этом разделе.
Нет ПЕРЕЙТИ на Т4

Т4 ПОЛУЧИТЕ ЗАПИСАННЫЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) ОТ (RHVAC) САМОПРОВЕРКА МОДУЛЯ УПРАВЛЕНИЯ ОТОПЛЕНИЕМ, ВЕНТИЛЯЦИЕЙ И КОНДИЦИОНЕРОМ ЗАДНЕГО ВОЗДУХА
  • С помощью диагностического сканера выполните самопроверку модуля управления HVAC.

Записан ли DTC U3003:16 или DTC U3003:17?
Да Для U3003: 16 ПЕРЕЙДИТЕ к точному тесту AM
Для U3003:17 ПЕРЕЙДИТЕ к точному тесту AN
Нет ПЕРЕЙТИ на Т5

T5 ПОВТОРНО ПРОВЕРЬТЕ (RHVAC) МОДУЛЬ УПРАВЛЕНИЯ ОТОПЛЕНИЕМ, ВЕНТИЛЯЦИЕЙ И КОНДИЦИОНЕРОМ ВОЗДУХА ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)

ПРИМЕЧАНИЕ: Если новые модули были установлены до При установке диагностического кода неисправности (DTC) конфигурация модуля может неправильно установлен во время установки программируемого модуля (PMI) или установка программируемого модуля (PMI), возможно, не выполнялась вне.

  • С помощью диагностического сканера сотрите диагностические коды неисправностей (DTC).
  • Зажигание ВЫКЛ.
  • Зажигание включено.
  • Подождите 10 секунд.
  • Используя диагностический сканер, выполните самопроверку модуля управления RHVAC.

DTC U0164:00 все еще присутствует?
Да ПЕРЕЙТИ на Т6
Нет СНЯТЬ код неисправности. В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или состояния прерывистой неисправности.

T6 ПРОВЕРЬТЕ DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) U0164:00 УСТАНОВИТЬ В ДРУГИХ МОДУЛЯХ
  • С помощью диагностического сканера удалите все диагностические коды неисправностей (DTC).
  • Зажигание ВЫКЛ.
  • Зажигание включено.
  • Подождите 10 секунд.
  • С помощью диагностического сканера извлеките все диагностические коды неисправностей (DTC) непрерывной памяти.

Установлен ли код неисправности U0164:00 в других модулях сети?
Да ПЕРЕЙТИ на Т8
Нет ПЕРЕЙТИ на Т7

T7 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ RHVAC (ЗАДНИЙ ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) РАБОТА МОДУЛЯ УПРАВЛЕНИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите электрический разъем модуля управления RHVAC (если он не был отсоединен ранее).
  • Ремонт:
    • коррозия (установите новый разъем или клемму - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы или контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините электрический разъем модуля управления RHVAC. Убедитесь, что он правильно установлен и защелкивается.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новый модуль управления RHVAC. См. соответствующую процедуру в группе 412-02.
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.

T8 ПРОВЕРКА ПРАВИЛЬНОСТИ HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) РАБОТА МОДУЛЯ УПРАВЛЕНИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите все электрические разъемы модуля управления HVAC (если они не были отсоединены ранее).
  • Ремонт:
    • коррозия (установите новый разъем или клемму - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы или контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините все электрические разъемы модуля управления HVAC. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новый модуль управления HVAC.
СМ.: Модуль управления отоплением, вентиляцией и кондиционированием воздуха (HVAC) (412-00 Система климат-контроля — общая информация, снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.

ТОЧНЫЙ ТЕСТ U : U0165:00

Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 55.

Нормальная работа и неисправности

СМ.: Задний климат-контроль — работа системы и описание компонентов (412-02 Задний климат-контроль, описание и работа).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ОВКВ U0165:00 Нарушена связь с модулем управления HVAC — сзади: нет информации о подтипе Этот DTC устанавливается в блоке управления HVAC, если сообщения с данными, полученные от блока управления HVAC, отсутствуют более 5 секунд.

Возможные источники

  • Шина связи автомобиля
  • Модуль управления ОВКВ
  • Модуль управления ОВКВ
U1 ПРОВЕРЬТЕ ЗАБОТУ КЛИЕНТА
  • Зажигание включено.
  • Убедитесь в наличии наблюдаемого симптома.

Присутствует ли наблюдаемый симптом?
Да ПЕРЕЙТИ в U2
Нет СНЯТЬ код неисправности. В настоящее время система работает в обычном режиме. Код неисправности мог быть установлен из-за высокого сетевого трафика или состояния прерывистой неисправности.

U2 ПРОВЕРЬТЕ СЕТЬ СВЯЗИ
  • С помощью диагностического сканера выполните проверку сети.

Проходит ли модуль управления RHVAC сетевой тест?
Да ПЕРЕЙТИ на U3
Нет ПРОВЕРЬТЕ, что модуль управления RHVAC не обменивается данными с диагностическим сканером,
СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).

U3 ПОЛУЧИТЕ ЗАПИСАННЫЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) ИЗ RHVAC (ЗАДНИЙ ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) САМОПРОВЕРКА МОДУЛЯ УПРАВЛЕНИЯ
  • С помощью диагностического сканера выполните самопроверку модуля управления RHVAC.

Записаны ли какие-либо диагностические коды неисправностей (DTC)?
Да СМ. Таблицу DTC модуля управления RHVAC в этом разделе.
Нет ПЕРЕЙТИ на U4

U4 ПОЛУЧИТЕ ЗАПИСАННЫЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) ИЗ (HVAC) САМОПРОВЕРКА МОДУЛЯ УПРАВЛЕНИЯ ОТОПЛЕНИЕМ, ВЕНТИЛЯЦИЕЙ И КОНДИЦИОНИРОВАНИЕМ ВОЗДУХА
  • С помощью диагностического сканера выполните самопроверку модуля управления HVAC.

Записан ли DTC U3003:16 или DTC U3003:17?
Да Для U3003: 16 ПЕРЕЙДИТЕ к точному тесту AM
Для U3003:17 ПЕРЕЙДИТЕ к точному тесту AN
Нет ПЕРЕЙТИ на U5

U5 ПОВТОРНО ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) МОДУЛЯ УПРАВЛЕНИЯ ОТОПЛЕНИЕМ, ВЕНТИЛЯЦИЕЙ И КОНДИЦИОНИРОВАНИЕМ ВОЗДУХА

ПРИМЕЧАНИЕ: Если новые модули были установлены до При установке диагностического кода неисправности (DTC) конфигурация модуля может неправильно установлен во время установки программируемого модуля (PMI) или установка программируемого модуля (PMI), возможно, не выполнялась вне.

  • С помощью диагностического сканера сотрите диагностические коды неисправностей (DTC).
  • Зажигание ВЫКЛ.
  • Зажигание включено.
  • Подождите 10 секунд.
  • С помощью диагностического сканера выполните самопроверку модуля управления HVAC.

DTC U0165:00 все еще присутствует?
Да ПЕРЕЙТИ на U6
Нет СНЯТЬ код неисправности. В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или состояния прерывистой неисправности.

U6 ПРОВЕРЬТЕ DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) U0165:00 УСТАНОВИТЬ В ДРУГИХ МОДУЛЯХ
  • С помощью диагностического сканера удалите все диагностические коды неисправностей (DTC).
  • Зажигание ВЫКЛ.
  • Зажигание включено.
  • Подождите 10 секунд.
  • С помощью диагностического сканера извлеките все диагностические коды неисправностей (DTC) непрерывной памяти.

Установлен ли код неисправности U0165:00 в других модулях сети?
Да ПЕРЕЙТИ на U7
Нет ПЕРЕЙТИ на U8

U7 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ RHVAC (ЗАДНИЙ ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) РАБОТА МОДУЛЯ УПРАВЛЕНИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите электрический разъем модуля управления RHVAC (если он не был отсоединен ранее).
  • Ремонт:
    • коррозия (установите новый разъем или клемму - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы или контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините электрический разъем модуля управления RHVAC. Убедитесь, что он правильно установлен и защелкивается.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новый модуль управления RHVAC. См. соответствующую процедуру в группе 412-02.
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.

U8 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) РАБОТА МОДУЛЯ УПРАВЛЕНИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите все электрические разъемы модуля управления HVAC (если они не были отсоединены ранее).
  • Ремонт:
    • коррозия (установите новый разъем или клемму - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы или контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините все электрические разъемы модуля управления HVAC. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новый модуль управления HVAC.
СМ.: Модуль управления отоплением, вентиляцией и кондиционированием воздуха (HVAC) (412-00 Система климат-контроля — общая информация, снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.

ТОЧНЫЙ ТЕСТ V : U0253:00

Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 55.

Нормальная работа и неисправности

Логика управления, СМ.: Система климат-контроля — Работа системы и описание компонентов (412-00 Система климат-контроля — Общая информация, описание и работа).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ОВКВ U0253:00 Потеряна связь с интерфейсным модулем дополнительного протокола: нет информации о подтипе Этот DTC устанавливается в модуле управления HVAC, если сообщения с данными, полученные от APIM, отсутствуют более 5 секунд.

Возможные источники

  • Шина связи автомобиля
  • АПИМ
  • Модуль управления ОВКВ
V1 ПОДТВЕРДИТЕ ЗАБОТУ КЛИЕНТА
  • Зажигание включено.
  • Убедитесь в наличии наблюдаемого симптома.

Присутствует ли наблюдаемый симптом?
Да ПЕРЕЙТИ к версии 2
Нет СНЯТЬ код неисправности. В настоящее время система работает в обычном режиме. Код неисправности мог быть установлен из-за высокого сетевого трафика или состояния прерывистой неисправности.

V2 ПРОВЕРЬТЕ СЕТЬ СВЯЗИ
  • С помощью диагностического сканера выполните проверку сети.

Проходит ли APIM сетевой тест?
Да ПЕРЕЙТИ к V3
Нет ДИАГНОСТИКА: APIM не обменивается данными с диагностическим сканером,
СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).

V3 ПОЛУЧИТЬ ЗАПИСАННЫЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) ИЗ APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) САМООЦЕНОЧНЫЙ ТЕСТ
  • С помощью диагностического сканера выполните самопроверку APIM.

Записаны ли какие-либо диагностические коды неисправностей (DTC)?
Да СМ. соответствующую процедуру в группе 415.
Нет ПЕРЕЙТИ к V4

V4 ПОЛУЧИТЕ ЗАПИСАННЫЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) ИЗ (HVAC) САМОПРОВЕРКА МОДУЛЯ УПРАВЛЕНИЯ ОТОПЛЕНИЕМ, ВЕНТИЛЯЦИЕЙ И КОНДИЦИОНИРОВАНИЕМ ВОЗДУХА
  • С помощью диагностического сканера выполните самопроверку модуля управления HVAC.

Записан ли DTC U3003:16 или DTC U3003:17?
Да Для U3003: 16 ПЕРЕЙДИТЕ к точному тесту AM
Для U3003:17 ПЕРЕЙДИТЕ к точному тесту AN
Нет ПЕРЕЙТИ к V5

V5 ПОВТОРНО ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) МОДУЛЯ УПРАВЛЕНИЯ ОТОПЛЕНИЕМ, ВЕНТИЛЯЦИЕЙ И КОНДИЦИОНИРОВАНИЕМ ВОЗДУХА

ПРИМЕЧАНИЕ: Если новые модули были установлены до При установке диагностического кода неисправности (DTC) конфигурация модуля может неправильно установлен во время установки программируемого модуля (PMI) или установка программируемого модуля (PMI), возможно, не выполнялась вне.

  • С помощью диагностического сканера сотрите диагностические коды неисправностей (DTC).
  • Зажигание ВЫКЛ.
  • Зажигание включено.
  • Подождите 10 секунд.
  • С помощью диагностического сканера выполните самопроверку модуля управления HVAC.

DTC U0253:00 все еще присутствует?
Да ПЕРЕЙТИ к V6
Нет СНЯТЬ код неисправности. В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или состояния прерывистой неисправности.

V6 ПРОВЕРЬТЕ DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) U0253:00 УСТАНОВИТЬ В ДРУГИХ МОДУЛЯХ
  • С помощью диагностического сканера удалите все диагностические коды неисправностей (DTC).
  • Зажигание ВЫКЛ.
  • Зажигание включено.
  • Подождите 10 секунд.
  • С помощью диагностического сканера извлеките все диагностические коды неисправностей (DTC) непрерывной памяти.

Установлен ли код неисправности U0253:00 в других модулях сети?
Да ПЕРЕЙТИ на V7
Нет ПЕРЕЙТИ на V8

V7 ПРОВЕРКА ПРАВИЛЬНОСТИ APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите электрический разъем APIM (если он не был отсоединен ранее).
  • Ремонт:
    • коррозия (установите новый разъем или клемму - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы или контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините электрический разъем APIM. Убедитесь, что он правильно установлен и защелкивается.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей это беспокойство,
Нажмите здесь, чтобы получить доступ к управляемой процедуре (APIM). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.

V8 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) РАБОТА МОДУЛЯ УПРАВЛЕНИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите все электрические разъемы модуля управления HVAC (если они не были отсоединены ранее).
  • Ремонт:
    • коррозия (установите новый разъем или клемму - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы или контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините все электрические разъемы модуля управления HVAC. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новый модуль управления HVAC.
СМ.: Модуль управления отоплением, вентиляцией и кондиционированием воздуха (HVAC) (412-00 Система климат-контроля — общая информация, снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.

ТОЧНЫЙ ТЕСТ W : U1000:00

Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 55.

Нормальная работа и неисправности

Логика управления, СМ.: Система климат-контроля — Работа системы и описание компонентов (412-00 Система климат-контроля — Общая информация, описание и работа).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ОВКВ U1000:00 Защита твердотельного драйвера активна — драйвер отключен: нет информации о подтипе Этот код неисправности устанавливается в системе HVAC. схема защиты полевого транзистора (FET) модуля управления стратегия для выходных сигналов актуатора достигла 1/3, 2/3 или 3/3 максимума.

Возможные источники

  • Шина связи автомобиля
  • Неполные или неправильные процедуры PMI
  • Модуль управления ОВКВ
W1 ПОВТОРНО ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) МОДУЛЯ УПРАВЛЕНИЯ ОТОПЛЕНИЕМ, ВЕНТИЛЯЦИЕЙ И КОНДИЦИОНИРОВАНИЕМ ВОЗДУХА

ПРИМЕЧАНИЕ: Если новые модули были установлены до При установке диагностического кода неисправности (DTC) конфигурация модуля может неправильно установлен во время установки программируемого модуля (PMI) или установка программируемого модуля (PMI), возможно, не выполнялась вне.

  • С помощью диагностического сканера сотрите диагностические коды неисправностей (DTC).
  • Зажигание ВЫКЛ.
  • Зажигание включено.
  • Подождите 10 секунд.
  • С помощью диагностического сканера выполните самопроверку модуля управления HVAC.

U1000:00 присутствует?
Да Для DTC U1000:00, сначала ОТРЕМОНТИРУЙТЕ все диагностические коды неисправности отсутствия связи модуля управления HVAC, затем УДАЛИТЕ коды и ПРОВЕРЬТЕ для нормальной работы.
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или состояния прерывистой неисправности.

ТОЧНЫЙ ТЕСТ X: B102E:11, B102E:15, B102E:92

Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 55.

Нормальная работа и неисправности

Датчик качества окружающего воздуха, СМ.: Система климат-контроля — Работа системы и описание компонентов (412-00 Система климат-контроля — Общая информация, описание и работа).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ОВКВ B102E:11 Датчик качества воздуха: короткое замыкание на массу Модуль обнаруживает напряжение ниже ожидаемого в цепи обратной связи датчика, что указывает на замыкание на массу.
ОВКВ B102E:15 Датчик качества воздуха: короткое замыкание на батарею или обрыв Модуль обнаруживает большее, чем ожидалось, напряжение на цепь обратной связи датчика, указывающую на короткое замыкание на напряжение или обрыв цепи или датчика.
ОВКВ B102E: 92 Датчик качества воздуха: работоспособность или неправильная работа Модуль обнаруживает неустойчивые напряжения от датчика.

Возможные источники

  • Проводка, клеммы или разъемы
  • Датчик качества окружающего воздуха
  • Модуль управления ОВКВ

Визуальный осмотр и предварительная проверка

  • Убедитесь, что предохранитель BCMC 25 (10 А) исправен.
УВЕДОМЛЕНИЕ: Используйте правильный(е) адаптер(ы) зонда при изготовлении измерения. Использование неправильного(ых) адаптера(ов) зонда может привести к повреждение разъема.
X1 ПРОВЕРЬТЕ ЦЕПИ ДАТЧИКА КАЧЕСТВА ОКРУЖАЮЩЕГО ВОЗДУХА НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Зажигание ВЫКЛ.
  • Отключить Модуль управления HVAC C228A .
  • Отсоедините датчик качества окружающего воздуха C1744. .
  • Отключить Предохранитель BCMC 25 (10А).
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1744-1 Земля
    C1744-3 Земля

Напряжение присутствует?
Да ОТРЕМОНТИРУЙТЕ неисправную цепь.
Нет ПЕРЕЙТИ в Х2

X2 ПРОВЕРЬТЕ ЦЕПИ ДАТЧИКА КАЧЕСТВА ОКРУЖАЮЩЕГО ВОЗДУХА НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1744-1 Земля
    C1744-3 Земля

Сопротивления больше 10000 Ом?
Да ПЕРЕЙТИ в Х3
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

X3 ПРОВЕРЬТЕ ЦЕПИ ДАТЧИКА КАЧЕСТВА ОКРУЖАЮЩЕГО ВОЗДУХА НА ОБРЫВ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1744-1 Предохранитель BCMC 25 (10A), полость (со стороны компонентов)

    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1744-2 Земля

    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1744-3 C228A-15

Сопротивления меньше 3 Ом?
Да ПЕРЕЙТИ в Х4
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

X4 ПРОВЕРЬТЕ ЦЕПИ ДАТЧИКА КАЧЕСТВА ОКРУЖАЮЩЕГО ВОЗДУХА НА КОРОТКОЕ ЗАМЫКАНИЕ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1744-1 C1744-2
    C1744-1 C1744-3
    C1744-2 C1744-3

Сопротивления больше 10000 Ом?
Да УСТАНОВИТЕ новый датчик качества окружающего воздуха. СМ. соответствующую процедуру в группе 412-00.
ПРОВЕРЬТЕ систему на предмет нормальной работы. Если проблема не устранена, ПЕРЕЙДИТЕ к ПЕРЕЙТИ к X5.
Нет ОТРЕМОНТИРУЙТЕ цепи.

X5 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) РАБОТА МОДУЛЯ УПРАВЛЕНИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите все электрические разъемы модуля управления HVAC (если они не были отсоединены ранее).
  • Ремонт:
    • коррозия (установите новый разъем или клемму - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы или контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините все электрические разъемы модуля управления HVAC. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новый модуль управления HVAC.
СМ.: Модуль управления отоплением, вентиляцией и кондиционированием воздуха (HVAC) (412-00 Система климат-контроля — общая информация, снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.

ТОЧНЫЙ ТЕСТ Y: B1A63:11, B1A63:15, B1A64:11, B1A64:15

Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 55.

Нормальная работа и неисправности

Датчик солнечной нагрузки передает модуль управления HVAC информацию, указывающую интенсивность солнечной нагрузки на транспортное средство, и модуль управления HVAC регулирует систему на основе этой информации.

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ОВКВ B1A63:11 Правый солнечный датчик: короткое замыкание на массу Модуль обнаруживает короткое замыкание на массу в цепи обратной связи правого датчика солнечного излучения.
ОВКВ B1A63:15 Правый солнечный датчик: короткое замыкание на батарею или обрыв Модуль обнаруживает обрыв или короткое замыкание на напряжение в цепи обратной связи правого датчика солнечного излучения.
ОВКВ B1A64:11 Левый солнечный датчик: короткое замыкание на массу Модуль обнаруживает замыкание на массу в цепи обратной связи левого датчика солнечной нагрузки.
ОВКВ B1A64:15 Левый солнечный датчик: короткое замыкание на батарею или обрыв Модуль обнаруживает обрыв или замыкание на напряжение в цепи обратной связи левого датчика солнечной нагрузки.

Возможные источники

  • Проводка, клеммы или разъемы
  • Автолампа и датчик солнечной радиации
  • Модуль управления ОВКВ
УВЕДОМЛЕНИЕ: Используйте правильный(е) адаптер(ы) зонда при изготовлении измерения. Использование неправильного(ых) адаптера(ов) зонда может привести к повреждение разъема.
Y1 ПРОВЕРЬТЕ ЦЕПИ ДАТЧИКА СОЛНЕЧНОЙ НАГРУЗКИ НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Зажигание ВЫКЛ.
  • Отсоедините датчик солнечной нагрузки C286. .
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C286-1 Земля
    C286-2 Земля
    C286-3 Земля
    C286-4 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ цепь.
Нет ПЕРЕЙТИ на Y2

Y2 ПРОВЕРЬТЕ ЦЕПИ ДАТЧИКА СОЛНЕЧНОЙ НАГРУЗКИ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C286-1 Земля
    C286-2 Земля
    C286-3 Земля
    C286-4 Земля

Сопротивления больше 10000 Ом?
Да ПЕРЕЙТИ на Y3
Нет ОТРЕМОНТИРУЙТЕ цепь.

Y3 ПРОВЕРЬТЕ ЦЕПИ ДАТЧИКА СОЛНЕЧНОЙ НАГРУЗКИ НА ОБРЫВ
  • Отключить млрд кубометров C2280B .
  • Отключить Модуль управления HVAC C228B .
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C286-1 C228B-22
    C286-3 C228B-21

    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C286-2 C2280B-24
    C286-4 C2280B-22

Сопротивления меньше 3 Ом?
Да ПЕРЕЙТИ на Y4
Нет ОТРЕМОНТИРУЙТЕ цепь.

Y4 ПРОВЕРЬТЕ ЦЕПИ ДАТЧИКА СОЛНЕЧНОЙ НАГРУЗКИ НА КОРОТКОЕ ЗАМЫКАНИЕ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C286-1 C286-2
    C286-1 C286-3
    C286-1 C286-4
    C286-2 C286-3
    C286-2 C286-4
    C286-3 C286-4

Сопротивления больше 10000 Ом?
Да УСТАНОВИТЕ новый датчик солнечной радиации. См. соответствующую процедуру в группе 412.
УДАЛИТЕ диагностические коды неисправностей (DTC). ПОВТОРИТЕ самопроверку. Если код неисправности возвращается, ПЕРЕЙДИТЕ к Y5.
Нет ОТРЕМОНТИРУЙТЕ цепи.

Y5 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) РАБОТА МОДУЛЯ УПРАВЛЕНИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите все электрические разъемы модуля управления HVAC (если они не были отсоединены ранее).
  • Ремонт:
    • коррозия (установите новый разъем или клемму - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы или контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините все электрические разъемы модуля управления HVAC. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новый модуль управления HVAC.
СМ.: Модуль управления отоплением, вентиляцией и кондиционированием воздуха (HVAC) (412-00 Система климат-контроля — общая информация, снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.

ТОЧНЫЙ ТЕСТ Z : B10B3:11, B10B3:15, B10B4:11, B10B4:15, B10B5:11, B10B5:15, B10B6:11, B10B6:15

Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 55.

Нормальная работа и неисправности

Датчики нагнетания воздуха подают переменное напряжение на модуль управления HVAC в зависимости от температуры воздуха, выходящего из вентиляционного отверстия. Модуль управления HVAC регулирует систему в зависимости от напряжения от каждого датчика.

На каждый датчик расхода воздуха подается напряжение от системы ОВКВ. модуль управления и все датчики имеют общее заземление датчика. открытый, а короткое замыкание на массу, короткое замыкание на напряжение в одной или нескольких из этих цепей или неисправный датчик нагнетания воздуха приводит к тому, что модуль управления HVAC устанавливает один или несколько диагностических кодов неисправностей (DTC).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ОВКВ B10B3:11 Температура воздуха на выходе из правой панели: короткое замыкание на массу Модуль обнаруживает неустойчивые напряжения от датчика температуры нагнетаемого воздуха.
ОВКВ B10B3:15 Температура воздуха на выходе из правой панели: короткое замыкание на батарею или обрыв Модуль обнаруживает неустойчивые напряжения от датчика температуры нагнетаемого воздуха.
ОВКВ B10B4:11 Температура воздуха на выходе из правого пола: короткое замыкание цепи на массу Модуль обнаруживает неустойчивые напряжения от датчика температуры нагнетаемого воздуха.
ОВКВ B10B4:15 Температура воздуха на выходе из правого пола: короткое замыкание на батарею или обрыв Модуль обнаруживает неустойчивые напряжения от датчика температуры нагнетаемого воздуха.
ОВКВ B10B5:11 Температура воздуха на выходе из левой панели: короткое замыкание на массу Модуль обнаруживает неустойчивые напряжения от датчика температуры нагнетаемого воздуха.
ОВКВ B10B5:15 Температура воздуха на выходе из левой панели: короткое замыкание на батарею или обрыв Модуль обнаруживает неустойчивые напряжения от датчика температуры нагнетаемого воздуха.
ОВКВ B10B6:11 Температура воздуха на выходе из левого пола: короткое замыкание на массу Модуль обнаруживает неустойчивые напряжения от датчика температуры нагнетаемого воздуха.
ОВКВ B10B6:15 Температура воздуха на выходе из левого пола: короткое замыкание на батарею или обрыв Модуль обнаруживает неустойчивые напряжения от датчика температуры нагнетаемого воздуха.

Возможные источники

  • Проводка, клеммы или разъемы
  • Датчик температуры нагнетаемого воздуха
  • Модуль управления ОВКВ
УВЕДОМЛЕНИЕ: Используйте правильный(е) адаптер(ы) зонда при изготовлении измерения. Использование неправильного(ых) адаптера(ов) зонда может привести к повреждение разъема.
Z1 ПРОВЕРЬТЕ ВЫХОДНОЕ НАПРЯЖЕНИЕ ДАТЧИКА ТЕМПЕРАТУРЫ ВОЗДУХА НА ВЫПУСКЕ
  • Зажигание ВЫКЛ.
  • Отсоедините подозрительный датчик температуры нагнетаемого воздуха:
    • Датчик температуры нагнетаемого воздуха со стороны водителя (пол) C2436
    • Датчик температуры нагнетаемого воздуха со стороны пассажира (пол) C2437
    • Регистратор со стороны водителя (панель) Датчик температуры нагнетаемого воздуха C2438
    • Датчик температуры нагнетаемого воздуха C2439 со стороны пассажира (панель)
  • Зажигание включено.
  • На элементах управления HVAC выберите режим ПАНЕЛЬ.
  • Для датчика температуры нагнетаемого воздуха в пространстве для ног (пола) со стороны водителя измерьте:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C2436-1 C2436-3
  • Для датчика температуры нагнетаемого воздуха в пространстве для ног (пола) со стороны пассажира измерьте:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C2437-1 C2437-3
  • Для датчика температуры нагнетаемого воздуха со стороны водителя (панели) измерьте:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C2438-1 C2438-3
  • Для датчика температуры нагнетаемого воздуха со стороны пассажира (панели) измерьте:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C2439-1 C2439-3

Напряжения между 4,7 и 5,1 вольт?
Да УСТАНОВИТЕ новый датчик температуры нагнетаемого воздуха. СМ. соответствующую процедуру в группе 412-00.
УДАЛИТЕ диагностические коды неисправностей (DTC). ПОВТОРИТЕ самопроверку. Если код неисправности возвращается, ПЕРЕЙДИТЕ к Z6.
Нет ПЕРЕЙТИ на Z2

Z2 ПРОВЕРЬТЕ ЦЕПИ ДАТЧИКА ТЕМПЕРАТУРЫ ВЫПУСКА ВОЗДУХА НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Зажигание ВЫКЛ.
  • Отключить Модуль управления HVAC C228A и C228B .
  • Зажигание включено.
  • Для датчика температуры нагнетаемого воздуха в пространстве для ног (пола) со стороны водителя измерьте:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C2436-1 Земля
    C2436-3 Земля
  • Для датчика температуры нагнетаемого воздуха в пространстве для ног (пола) со стороны пассажира измерьте:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C2437-1 Земля
    C2437-3 Земля
  • Для датчика температуры нагнетаемого воздуха со стороны водителя (панели) измерьте:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C2438-1 Земля
    C2438-3 Земля
  • Для датчика температуры нагнетаемого воздуха со стороны пассажира (панели) измерьте:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C2439-1 Земля
    C2439-3 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ цепь.
Нет ПЕРЕЙТИ на Z3

Z3 ПРОВЕРЬТЕ ЦЕПИ ДАТЧИКА ТЕМПЕРАТУРЫ ВЫПУСКА ВОЗДУХА НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Зажигание ВЫКЛ.
  • Для датчика температуры нагнетаемого воздуха в пространстве для ног (пола) со стороны водителя измерьте:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C2436-1 Земля
    C2436-3 Земля
  • Для датчика температуры нагнетаемого воздуха в пространстве для ног (пола) со стороны пассажира измерьте:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C2437-1 Земля
    C2437-3 Земля
  • Для датчика температуры нагнетаемого воздуха со стороны водителя (панели) измерьте:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C2438-1 Земля
    C2438-3 Земля
  • Для датчика температуры нагнетаемого воздуха со стороны пассажира (панели) измерьте:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C2439-1 Земля
    C2439-3 Земля

Сопротивления больше 10000 Ом?
Да ПЕРЕЙТИ на Z4
Нет ОТРЕМОНТИРУЙТЕ цепь.

Z4 ПРОВЕРЬТЕ ЦЕПИ ДАТЧИКА ТЕМПЕРАТУРЫ ВЫПУСКА ВОЗДУХА НА ОБРЫВ
  • Для датчика температуры нагнетаемого воздуха в пространстве для ног (пола) со стороны водителя измерьте:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C2436-1 C228A-25
    C2436-3 C228A-26
  • Для датчика температуры нагнетаемого воздуха в пространстве для ног (пола) со стороны пассажира измерьте:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C2437-1 C228A-24
    C2437-3 C228A-26
  • Для датчика температуры нагнетаемого воздуха со стороны водителя (панели) измерьте:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C2438-1 C228B-7

    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C2438-3 C228A-26
  • Для датчика температуры нагнетаемого воздуха со стороны пассажира (панели) измерьте:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C2439-1 C228B-6

    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C2439-3 C228A-26

Сопротивления меньше 3 Ом?
Да ПЕРЕЙТИ на Z5
Нет ОТРЕМОНТИРУЙТЕ цепь.

Z5 ПРОВЕРЬТЕ ЦЕПИ ДАТЧИКА ТЕМПЕРАТУРЫ ВЫПУСКА ВОЗДУХА НА КОРОТКОЕ ЗАМЫКАНИЕ НА ВМЕСТЕ
  • Для датчика температуры нагнетаемого воздуха в пространстве для ног (пола) со стороны водителя измерьте:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C2436-1 C2436-3
  • Для датчика температуры нагнетаемого воздуха в пространстве для ног (пола) со стороны пассажира измерьте:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C2437-1 C2437-3
  • Для датчика температуры нагнетаемого воздуха со стороны водителя (панели) измерьте:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C2438-1 C2438-3
  • Для датчика температуры нагнетаемого воздуха со стороны пассажира (панели) измерьте:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C2439-1 C2439-3

Сопротивления больше 10000 Ом?
Да УСТАНОВИТЕ новый датчик температуры нагнетаемого воздуха. СМ. соответствующую процедуру в группе 412-00.
УДАЛИТЕ диагностические коды неисправностей (DTC). ПОВТОРИТЕ самопроверку. Если код неисправности возвращается, ПЕРЕЙДИТЕ к Z6.
Нет ОТРЕМОНТИРУЙТЕ цепь.

Z6 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) РАБОТА МОДУЛЯ УПРАВЛЕНИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите все электрические разъемы модуля управления HVAC (если они не были отсоединены ранее).
  • Ремонт:
    • коррозия (установите новый разъем или клемму - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы или контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините все электрические разъемы модуля управления HVAC. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новый модуль управления HVAC.
СМ.: Модуль управления отоплением, вентиляцией и кондиционированием воздуха (HVAC) (412-00 Система климат-контроля — общая информация, снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.

ТОЧНЫЙ ТЕСТ AA : P193E

Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 55.

Нормальная работа и неисправности

PCM управляет катушкой возбуждения муфты компрессора кондиционера на основе сообщений, полученных от BCM по шине HS-CAN. Когда модуль управления HVAC определяет, что необходимо активировать компрессор кондиционера либо по запросу водителя, либо из-за автоматических настроек климат-контроля, модуль управления HVAC отправляет сообщение в BCM по MS-CAN, затем BCM отправляет сообщение на PCM для включения компрессора кондиционера.

Внутренняя неисправность модуля управления PCM, BCM или HVAC; или сбой в MS-CAN или HS-CAN приводит к тому, что PCM устанавливает DTC.

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ПКМ P193E:00 Сигнал запроса муфты кондиционера: нет информации о подтипе Этот DTC устанавливается, когда PCM не получает запрос на включение кондиционера от BCM.

Возможные источники

  • Сетевые проблемы
  • млрд кубометров
  • ПКМ
  • Модуль управления ОВКВ
AA1 ПРОВЕРЬТЕ ЗАБОТУ КЛИЕНТА
  • Зажигание включено.
  • Убедитесь в наличии наблюдаемого симптома.

Присутствует ли наблюдаемый симптом?
Да ПЕРЕЙТИ в АА2
Нет СНЯТЬ код неисправности. В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или состояния прерывистой неисправности.

AA2 ПРОВЕРЬТЕ СЕТЬ СВЯЗИ
  • С помощью диагностического сканера выполните проверку сети.

Проходят ли BCM, PCM и модуль управления HVAC сетевой тест?
Да ПЕРЕЙТИ в АА3
Нет ДИАГНОСТИКА BCM, модуль управления HVAC или PCM не взаимодействует с диагностическим сканирующим прибором.
СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).

AA3 ПРОВЕРЬТЕ PCM (МОДУЛЬ УПРАВЛЕНИЯ ТРАНСМИССИИ) Кондиционер (КОНДИЦИОНЕР ВОЗДУХА) ЗАПРОС СИГНАЛА PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ)
  • Запустить двигатель.
  • Доступ к ПКМ и контролировать AC_REQ ПИД

  • На элементах управления HVAC выберите режим PANEL, затем нажмите кнопку A/C (индикатор горит).

Отображает ли PID YES, когда горит индикатор кнопки A/C?
Да ПЕРЕЙТИ в АА7
Нет ПЕРЕЙТИ в АА4

AA4 ПРОВЕРЬТЕ ОВК (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЮ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) МОДУЛЬ УПРАВЛЕНИЯ A/C (КОНДИЦИОНЕР ВОЗДУХА) ПЕРЕКЛЮЧАТЕЛЬ PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ)
  • Доступ к ОВКВ и контролировать CC_SW_AC ПИД

  • На элементах управления HVAC нажмите и отпустите кнопку A/C.

Включен ли дисплей PID, когда горит индикатор кнопки кондиционера?
Да ПЕРЕЙТИ в АА6
Нет ПЕРЕЙТИ в АА5

AA5 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) РАБОТА МОДУЛЯ УПРАВЛЕНИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите все электрические разъемы модуля управления HVAC.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или погнутые штырьки – установите новые клеммы или штифты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Подсоедините все электрические разъемы модуля управления HVAC. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новый модуль управления HVAC.
СМ.: Модуль управления отоплением, вентиляцией и кондиционированием воздуха (HVAC) (412-00 Система климат-контроля — общая информация, снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.

AA6 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите все электрические разъемы BCM.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или погнутые штырьки – установите новые клеммы или штифты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Подсоедините все электрические разъемы BCM. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новый BCM.
СМ.: Блок управления кузовным оборудованием (BCM) (419-10 Многофункциональные электронные модули, Снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.

AA7 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ PCM (МОДУЛЬ УПРАВЛЕНИЯ ТРАНСМИССИИ) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите все электрические разъемы PCM.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или погнутые штырьки – установите новые клеммы или штифты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Подсоедините все электрические разъемы PCM. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей это беспокойство,
Нажмите здесь, чтобы получить доступ к управляемой процедуре (PCM). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.

ТОЧНЫЙ ТЕСТ AB: C1B14:11, C1B14:12

Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 55.

Нормальная работа и неисправности

Опорное напряжение подается на исполнительные механизмы климат-контроля и один датчик от модуля управления ОВК по одной общей цепи и сигнал возвращается в ОВК модуль управления на одной общей цепи. Все компоненты, которые разделяют эти две цепи перечислены в этом точном тесте. Доступ к этим компоненты сложны.

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ОВКВ C1B14:11 Напряжение питания датчика A: короткое замыкание цепи на массу Этот код неисправности устанавливается, когда модуль обнаруживает напряжение менее 4,5 В в цепи питания привода, что указывает на короткое замыкание на массу.
ОВКВ C1B14:12 Напряжение питания датчика A: короткое замыкание на батарею Этот код неисправности устанавливается, когда модуль обнаруживает напряжение более 5,5 В в цепи питания привода, что указывает на короткое замыкание на источник питания.

Возможные источники

  • Проводка, клеммы или разъемы
  • Модуль управления ОВКВ
УВЕДОМЛЕНИЕ: Используйте правильный(е) адаптер(ы) зонда при изготовлении измерения. Использование неправильного(ых) адаптера(ов) зонда может привести к повреждению разъем.
AB1 ПРОВЕРЬТЕ ОВК (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЮ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ МОДУЛЯ УПРАВЛЕНИЯ (DTCS)
  • Зажигание включено.
  • С помощью диагностического сканера выполните самопроверку модуля управления HVAC.

Присутствует ли код неисправности C1B14:11 или C1B14:12?
Да ПЕРЕЙДИТЕ к AB2
Нет ПОДТВЕРДИТЕ озабоченность клиента. ОБРАЩАЙТЕСЬ к таблице симптомов в этом разделе.

AB2 ПРОВЕРЬТЕ ОВК (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЮ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) ЦЕПИ ОПОРНОГО НАПРЯЖЕНИЯ И ОБРАТНОГО СИГНАЛА МОДУЛЯ УПРАВЛЕНИЯ ПРИ КОРОТКОМ НАПРЯЖЕНИИ НА НАПРЯЖЕНИЕ
  • Зажигание ВЫКЛ.
  • Отключить Модуль управления HVAC C228A .
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C228A-3 Земля
    C228A-2 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ цепь.
Нет ПЕРЕЙТИ к AB3

AB3 ПРОВЕРЬТЕ ОВК (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЮ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) ЦЕПИ ОПОРНОГО НАПРЯЖЕНИЯ И ОБРАТНОГО СИГНАЛА МОДУЛЯ УПРАВЛЕНИЯ НА ЗАМЫКАНИЕ НА МАССУ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C228A-3 Земля
    C228A-2 Земля

Сопротивления больше 10000 Ом?
Да ПЕРЕЙДИТЕ к AB4
Нет ОТРЕМОНТИРУЙТЕ цепь.

AB4 ПРОВЕРЬТЕ ЦЕПЬ ОПОРНОГО НАПРЯЖЕНИЯ И ЦЕПЬ ОБРАТНОГО СИГНАЛА НА КОРОТКОЕ ЗАМЫКАНИЕ ВМЕСТЕ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C228A-3 C228A-2

Сопротивление больше 200 Ом?
Да ПЕРЕЙДИТЕ к AB6
Нет ПЕРЕЙДИТЕ к AB5

AB5 ПРОВЕРЬТЕ КОНДИЦИОНЕР (КОНДИЦИОНЕР ВОЗДУХА) КОМПОНЕНТЫ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C228A-3 C228A-2
  • Во время измерения сопротивления отключите следующие компоненты по одному, по порядку. Остановить отключение компонентов, если измеренное сопротивление превышает 200 Ом.
    • Привод заслонки распределения воздуха C236
    • Привод заслонки воздухозаборника C289
    • Привод двери с датчиком температуры со стороны водителя C2091
    • Активатор двери температуры со стороны пассажира C2092
    • Датчик температуры и влажности в салоне C910
    • Привод задней двери распределения воздуха C4854
    • Привод задней температурной двери C4855

Сопротивление поднялось выше 200 Ом?
Да УСТАНОВИТЕ новый датчик или привод (последний отключен). Обратитесь к соответствующему разделу в группе 412 для процедура. При установке привода ПОДКЛЮЧИТЕ электрическую цепь привода. разъем перед модулем управления HVAC. Это позволяет калибровать привод, когда модуль управления HVAC подключен.
Нет ОТРЕМОНТИРУЙТЕ цепи.

AB6 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) РАБОТА МОДУЛЯ УПРАВЛЕНИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите все электрические разъемы модуля управления HVAC (если они не были отсоединены ранее).
  • Ремонт:
    • коррозия (установите новый разъем или клемму - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы или контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините все электрические разъемы модуля управления HVAC. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новый модуль управления HVAC.
СМ.: Модуль управления отоплением, вентиляцией и кондиционированием воздуха (HVAC) (412-00 Система климат-контроля — общая информация, снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.

ТОЧНЫЙ ТЕСТ AC: ЗАДНИЙ ВЕНТИЛЯТОР НЕ РАБОТАЕТ

Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 52.

Нормальная работа и неисправности

Двигатель заднего вентилятора. СМ.: Задний климат-контроль — работа системы и описание компонентов (412-02 Задний климат-контроль, описание и работа).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ОВКВ B10BA:12 Управление задним вентилятором: короткое замыкание на батарею Модуль обнаруживает высокое напряжение в цепи ШИМ управления скоростью двигателя вентилятора, что указывает на короткое замыкание непосредственно на батарею. Двигатель вентилятора не работает.
ОВКВ B10BA:14 Управление задним вентилятором: короткое замыкание на массу или обрыв Модуль обнаруживает отсутствие напряжения на ШИМ-регуляторе скорости вращения электродвигателя вентилятора. цепь, указывающая на короткое замыкание непосредственно на массу или обрыв цепи. Двигатель вентилятора будет работать на полной скорости, если цепь замкнута на массу. Двигатель вентилятора не будет работать с разомкнутой цепью.

Возможные источники

  • Проводка, клеммы или разъемы
  • Предохранитель
  • Реле электродвигателя заднего вентилятора (необслуживаемое, часть BJB)
  • Двигатель заднего вентилятора
  • Регулятор скорости двигателя заднего вентилятора
  • Модуль управления ОВКВ

Визуальный осмотр и предварительная проверка

  • Убедитесь, что предохранитель BCMC 88 (20 А) исправен.
УВЕДОМЛЕНИЕ: Используйте правильный(е) адаптер(ы) зонда при изготовлении измерения. Использование неправильного(ых) адаптера(ов) зонда может привести к повреждение разъема.
AC1 ПРОВЕРЬТЕ РАБОТУ ЭЛЕКТРОДВИГАТЕЛЯ ЗАДНЕГО ВЕНТИЛЯТОРА
  • Зажигание включено.
  • На элементах управления HVAC выберите положение скорости каждого заднего вентилятора.

Двигатель заднего вентилятора работает в любом положении?
Да ПЕРЕЙТИ к рекламе Pinpoint Test
Нет ПЕРЕЙТИ в AC2

AC2 ПРОВЕРЬТЕ ЦЕПЬ "МАССЫ" РЕГУЛИРОВКИ СКОРОСТИ ЭЛЕКТРОДВИГАТЕЛЯ ЗАДНЕГО ВЕНТИЛЯТОРА
  • Зажигание ВЫКЛ.
  • Отсоедините регулятор скорости вращения электродвигателя заднего вентилятора C4343. .
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C4343-1 Земля

Сопротивление меньше 3 Ом?
Да ПЕРЕЙТИ в AC3
Нет ОТРЕМОНТИРУЙТЕ цепь.

AC3 ПРОВЕРЬТЕ ЦЕПИ РЕГУЛИРОВКИ СКОРОСТИ ЭЛЕКТРОДВИГАТЕЛЯ ЗАДНЕГО ВЕНТИЛЯТОРА И НАПРЯЖЕНИЯ НАПРЯЖЕНИЯ ЗАДНЕГО ВЕНТИЛЯТОРА НА ОБРЫВ
  • Отсоедините двигатель заднего вентилятора C4334. .
  • Отключить BCMC C1035A .
  • Мера:
    Нажмите, чтобы отобразить соединители

    Регулятор скорости двигателя заднего вентилятора


    Положительный вывод Измерение/действие Отрицательный вывод
    C4343-5 C1035A-5

    Нажмите, чтобы отобразить соединители

    Двигатель заднего вентилятора


    Положительный вывод Измерение/действие Отрицательный вывод
    C4334-1 C1035A-5

Сопротивления меньше 3 Ом?
Да ПЕРЕЙТИ в AC4
Нет ОТРЕМОНТИРУЙТЕ цепь.

AC4 ПРОВЕРЬТЕ РЕГУЛЯТОР СКОРОСТИ ЭЛЕКТРОДВИГАТЕЛЯ ЗАДНЕГО ВЕНТИЛЯТОРА НА НАПРЯЖЕНИЕ ПИТАНИЯ
  • Соединять BCMC C1035A .
  • Зажигание включено.
  • На элементах управления HVAC выберите максимальную скорость заднего вентилятора.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C4343-5 C4343-1

Напряжение больше 11 вольт?
Да ПЕРЕЙТИ в AC5
Нет ПРОВЕРЬТЕ, что предохранитель BCMC 88 (20A) в порядке.
Если не в порядке, ОБРАЩАЙТЕСЬ к руководству по монтажным схемам, чтобы определить возможные причины короткого замыкания.
Если все в порядке, УСТАНОВИТЕ новый BCMC.

AC5 ПРОВЕРЬТЕ ШИМ (ШИРОТНО-ИМПУЛЬСНАЯ МОДУЛЯЦИЯ) КОНТУР МЕЖДУ ОВиК (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) МОДУЛЬ УПРАВЛЕНИЯ И РЕГУЛИРОВАНИЕ СКОРОСТИ ДВИГАТЕЛЯ ЗАДНЕГО ВЕНТИЛЯТОРА НА КОРОТКОЕ НАПРЯЖЕНИЕ
  • Зажигание ВЫКЛ.
  • Отключить Модуль управления HVAC C228C .
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C4343-2 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ цепь.
Нет ПЕРЕЙТИ в AC6

AC6 ПРОВЕРЬТЕ ШИМ (ШИРОТНО-ИМПУЛЬСНАЯ МОДУЛЯЦИЯ) КОНТУР МЕЖДУ ОВиК (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) МОДУЛЬ УПРАВЛЕНИЯ И РЕГУЛИРОВАНИЕ СКОРОСТИ ДВИГАТЕЛЯ ЗАДНЕГО ВЕНТИЛЯТОРА ПРИ ЗАМЫКЕ НА МАССУ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C4343-2 Земля

Сопротивление больше 10000 Ом?
Да ПЕРЕЙТИ в AC7
Нет ОТРЕМОНТИРУЙТЕ цепь.

AC7 ПРОВЕРЬТЕ ШИМ (ШИРОТНО-ИМПУЛЬСНАЯ МОДУЛЯЦИЯ) КОНТУР МЕЖДУ ОВиК (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) МОДУЛЬ УПРАВЛЕНИЯ И РЕГУЛИРОВАНИЕ СКОРОСТИ ДВИГАТЕЛЯ ЗАДНЕГО ВЕНТИЛЯТОРА ДЛЯ ОТКРЫТОГО
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C4343-2 C228C-18

Сопротивление меньше 3 Ом?
Да ПЕРЕЙТИ в AC8
Нет ОТРЕМОНТИРУЙТЕ цепь.

AC8 ПРОВЕРЬТЕ ФУНКЦИОНАЛЬНОСТЬ ДВИГАТЕЛЯ ЗАДНЕГО ВЕНТИЛЯТОРА С ПОМОЩЬЮ ПРОВЕРОЧНОЙ ЛАМПЫ ВМЕСТО ДВИГАТЕЛЯ ЗАДНЕГО ВЕНТИЛЯТОРА

УВЕДОМЛЕНИЕ: На следующем этапе точного тестирования используется контрольная лампа для имитировать обычные нагрузки цепи. Используйте только тестовую лампу Rotunda (SGT27000). или эквивалентная контрольная лампа накаливания 250-300 мА. Чтобы избежать разъема повреждение клеммы, используйте комплект Rotunda Flex Probe для зонда контрольной лампы подключение к транспортному средству. Не используйте щуп контрольной лампы непосредственно на любой разъем.

  • Подсоедините регулятор скорости двигателя заднего вентилятора C4343. Убедитесь, что он правильно установлен и защелкивается.
  • Подсоедините модуль управления HVAC C228C. Убедитесь, что он правильно установлен и защелкивается.
  • Соединять:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C4334-1 C4334-2
  • Зажигание включено.
  • На элементах управления HVAC выберите положение максимальной скорости заднего вентилятора.

Контрольная лампа горит?
Да УСТАНОВИТЕ новый двигатель заднего вентилятора. См. соответствующую процедуру в группе 412-02.
Нет ПЕРЕЙТИ в AC9

AC9 ПРОВЕРЬТЕ ЦЕПИ ДВИГАТЕЛЯ ЗАДНЕГО ВЕНТИЛЯТОРА НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Зажигание ВЫКЛ.
  • Отключить Предохранитель BCMC 88 (20А).
  • Отсоедините регулятор скорости вращения электродвигателя заднего вентилятора C4343. .
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C4334-1 Земля
    C4334-2 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ неисправную цепь.
Нет ПЕРЕЙТИ к AC10

AC10 ПРОВЕРЬТЕ ЦЕПИ ЭЛЕКТРОПРИВОДА ЗАДНЕГО ВЕНТИЛЯТОРА НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C4334-1 Земля
    C4334-2 Земля

Сопротивления больше 10000 Ом?
Да ПЕРЕЙТИ к AC11
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

AC11 ПРОВЕРЬТЕ ЦЕПЬ МАССА ЗАДНЕГО ВЕНТИЛЯТОРА НА ОБРЫВ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C4334-2 C4343-6

Сопротивления меньше 3 Ом?
Да ПОДСОЕДИНИТЕ двигатель заднего вентилятора и предохранитель BCMC 88 (20A). ПЕРЕЙТИ к AC12
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

AC12 ПРОВЕРКА ПРАВИЛЬНОСТИ РАБОТЫ РЕГУЛЯТОРА СКОРОСТИ ЭЛЕКТРОДВИГАТЕЛЯ ЗАДНЕГО ВЕНТИЛЯТОРА
  • Осмотрите электрический разъем регулятора скорости двигателя заднего вентилятора.
  • Ремонт:
    • коррозия (установите новый разъем или клемму - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы или контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините электрический разъем регулятора скорости двигателя заднего вентилятора. Убедитесь, что он правильно установлен и защелкивается.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новый регулятор скорости вращения электродвигателя заднего вентилятора. Ссылаться на соответствующую процедуру в группе 412-02. ПРОВЕРЬТЕ систему в норме операция. Если проблема не устранена, ПЕРЕЙДИТЕ к AC13.
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.

AC13 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) РАБОТА МОДУЛЯ УПРАВЛЕНИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите все электрические разъемы модуля управления HVAC (если они не были отсоединены ранее).
  • Ремонт:
    • коррозия (установите новый разъем или клемму - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы или контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините все электрические разъемы модуля управления HVAC. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новый модуль управления HVAC.
СМ.: Модуль управления отоплением, вентиляцией и кондиционированием воздуха (HVAC) (412-00 Система климат-контроля — общая информация, снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.

ТОЧНОЕ ИСПЫТАНИЕ ОБЪЯВЛЕНИЯ: МОТОР ЗАДНЕГО ВЕНТИЛЯТОРА РАБОТАЕТ НЕПРАВИЛЬНО

Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 52.

Нормальная работа и неисправности

Двигатель заднего вентилятора. СМ.: Задний климат-контроль — работа системы и описание компонентов (412-02 Задний климат-контроль, описание и работа).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ОВКВ B10BA:14 Управление задним вентилятором: короткое замыкание на массу или обрыв Модуль обнаруживает отсутствие напряжения на ШИМ-регуляторе скорости вращения электродвигателя вентилятора. цепь, указывающая на короткое замыкание непосредственно на массу или обрыв цепи. Двигатель вентилятора будет работать на полной скорости, если цепь замкнута на массу. Двигатель вентилятора не будет работать с разомкнутой цепью.

Возможные источники

  • Проводка, клеммы или разъемы
  • Регулятор скорости двигателя заднего вентилятора
  • Модуль управления ОВКВ
УВЕДОМЛЕНИЕ: Используйте правильный(е) адаптер(ы) зонда при изготовлении измерения. Использование неправильного(ых) адаптера(ов) зонда может привести к повреждение разъема.
AD1 ПРОВЕРЬТЕ РАБОТУ ДВИГАТЕЛЯ ЗАДНЕГО ВЕНТИЛЯТОРА
  • Зажигание включено.
  • На элементах управления RHVAC выберите положение каждой скорости вентилятора.

Двигатель заднего вентилятора работает в любом положении?
Да ПЕРЕЙТИ в AD2
Нет ПЕРЕЙТИ к точечному тесту AC

AD2 ПРОВЕРЬТЕ ЦЕПИ УПРАВЛЕНИЯ СКОРОСТЬЮ ЭЛЕКТРОДВИГАТЕЛЯ ЗАДНЕГО ВЕНТИЛЯТОРА НА НАЛИЧИЕ КОРОТКОГО НАПРЯЖЕНИЯ
  • Зажигание ВЫКЛ.
  • Отключить Предохранитель BCMC 40 (40А).
  • Отсоедините регулятор скорости вращения электродвигателя заднего вентилятора C4343. .
  • Отключить Модуль управления HVAC C228A .
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C4343-2 Земля
    C4343-5 Земля
    C4343-6 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ неисправную цепь.
Нет ПЕРЕЙТИ в AD3

AD3 ПРОВЕРЬТЕ ЦЕПИ УПРАВЛЕНИЯ СКОРОСТЬЮ ЭЛЕКТРОДВИГАТЕЛЯ ЗАДНЕГО ВЕНТИЛЯТОРА НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C4343-2 Земля
    C4343-5 Земля
    C4343-6 Земля

Сопротивления больше 10000 Ом?
Да ПЕРЕЙТИ к AD4
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

AD4 ПРОВЕРКА ПРАВИЛЬНОСТИ РАБОТЫ РЕГУЛИРОВКИ СКОРОСТИ ЭЛЕКТРОДВИГАТЕЛЯ ЗАДНЕГО ВЕНТИЛЯТОРА
  • Отсоедините и осмотрите все электрические разъемы регулятора скорости двигателя заднего вентилятора.
  • Ремонт:
    • коррозия (установите новый разъем или клемму - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы или контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините все электрические разъемы регулятора скорости двигателя заднего вентилятора. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новый регулятор скорости вращения электродвигателя заднего вентилятора. Ссылаться на соответствующую процедуру в группе 412-02. ПРОВЕРЬТЕ систему в норме операция. Если проблема не устранена, ПЕРЕЙДИТЕ к AD5.
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.

AD5 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) РАБОТА МОДУЛЯ УПРАВЛЕНИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите все электрические разъемы модуля управления HVAC (если они не были отсоединены ранее).
  • Ремонт:
    • коррозия (установите новый разъем или клемму - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы или контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините все электрические разъемы модуля управления HVAC. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новый модуль управления HVAC.
СМ.: Модуль управления отоплением, вентиляцией и кондиционированием воздуха (HVAC) (412-00 Система климат-контроля — общая информация, снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.

ВЫЯВЛЕНИЕ ТЕСТ AE: НЕПРАВИЛЬНОЕ ИЛИ НЕПРАВИЛЬНОЕ НАПРАВЛЕНИЕ ПОТОКА ВОЗДУХА ОТ ВЫПУСКНЫХ ОТВЕРСТИЙ НА RHVAC (ЗАДНИЙ ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) СИСТЕМА

Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 52.

Нормальная работа и неисправности

Обработка воздуха, СМ.: Задний климат-контроль — работа системы и описание компонентов (412-02 Задний климат-контроль, описание и работа).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ОВКВ B11E4:07 Электродвигатель задней заслонки распределения воздуха: механические неисправности Модуль определяет, что управление двигателем привода отключено. пробуждается, нет привода привода, останавливается до достижения целевого положения в пределах 15 секунд. Эта неисправность может быть вызвана обрывом цепи или механическим отказ.
ОВКВ B11E4:11 Электродвигатель задней заслонки распределения воздуха: короткое замыкание на массу Модуль определяет напряжение менее 1 В в цепи обратной связи исполнительного механизма, что указывает на короткое замыкание на массу.
ОВКВ B11E4:12 Электродвигатель задней заслонки распределения воздуха: короткое замыкание на батарею Модуль обнаруживает короткое замыкание на напряжение или обрыв в цепях привода, когда подается команда на движение двигателя.
ОВКВ B11E4:13 Электродвигатель задней заслонки распределения воздуха: обрыв цепи Модуль определяет короткое замыкание на напряжение на цепи привода дверцы температуры, когда подается команда на движение двигателя.
ОВКВ B1B7D:11 Привод заднего распределения воздуха: короткое замыкание на массу Модуль обнаруживает напряжение выше ожидаемого в цепи двигателя привода, когда для привода двигателя используется заземление, указывает на короткое замыкание на напряжение.
ОВКВ B1B7D:15 Привод заднего распределения воздуха: короткое замыкание на батарею или обрыв Модуль обнаруживает отсутствие напряжения на приводе цепь двигателя, когда заземление применяется для привода двигателя, что указывает на разомкнутая цепь.

Возможные источники

  • Проводка, клеммы или разъемы
  • Привод задней двери распределения воздуха
  • Модуль управления ОВКВ
УВЕДОМЛЕНИЕ: Используйте правильный(е) адаптер(ы) зонда при изготовлении измерения. Использование неправильного(ых) адаптера(ов) зонда может привести к повреждение разъема.
AE1 ПРОВЕРЬТЕ ЦЕПИ ПРИВОДА ЗАДНЕЙ ВОЗДУХОРАСПРЕДЕЛИТЕЛЬНОЙ ДВЕРИ НА НАЛИЧИЕ КОРОТКОГО НАПРЯЖЕНИЯ
  • Зажигание ВЫКЛ.
  • Отключить Модуль управления HVAC C228A и C228C .
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C228C-15 Земля
    C228C-16 Земля
    C228C-8 Земля

    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C228A-3 Земля
    C228A-2 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ неисправную цепь.
Нет ПЕРЕЙТИ в АЕ2

AE2 ПРОВЕРЬТЕ ЦЕПИ ПРИВОДА ЗАДНЕЙ ВОЗДУХОРАСПРЕДЕЛИТЕЛЬНОЙ ДВЕРИ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C228C-15 Земля
    C228C-16 Земля
    C228C-8 Земля

    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C228A-3 Земля
    C228A-2 Земля

Сопротивления больше 10000 Ом?
Да ПЕРЕЙТИ в AE3
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

AE3 ПРОВЕРЬТЕ ЦЕПИ ПРИВОДА ДВЕРИ РЕЖИМА РАСПРЕДЕЛЕНИЯ ВОЗДУХА НА ОБРЫВ
  • Отсоедините привод задней двери распределения воздуха C4854. .
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C228C-15 C4854-1
    C228C-16 C4854-2
    C228C-8 C4854-5

    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C228A-3 C4854-4
    C228A-2 C4854-6

Сопротивления меньше 3 Ом?
Да ПЕРЕЙТИ в AE4
Нет ОТРЕМОНТИРУЙТЕ цепь.

AE4 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ В ЦЕПЯХ ПИТАНИЯ ПРИВОДА ДВЕРИ РЕЖИМА РАСПРЕДЕЛЕНИЯ ВОЗДУХА СЗАДИ
  • Соединять Модуль управления HVAC C228A и C228C .
  • Зажигание включено.
  • На передних элементах управления HVAC выберите Включение питания сзади.
  • На элементах управления RHVAC выберите настройку температуры между холодным и горячим, а вентилятор установите на самую низкую настройку.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C4854-4 Земля

Напряжение есть?
Да ПЕРЕЙТИ в AE5
Нет ПЕРЕЙТИ к Pinpoint Test AB

AE5 ПРОВЕРКА ПРАВИЛЬНОЙ РАБОТЫ ПРИВОДА
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите разъем привода задней двери распределения воздуха (если он не был отсоединен ранее).
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Подсоедините все отсоединенные разъемы. ПОДСОЕДИНИТЕ электрический разъем привода перед модулем управления HVAC. Это позволяет калибровать привод, когда модуль управления HVAC подключен. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да УСТАНОВИТЕ новый привод задней двери распределения воздуха. См. соответствующую процедуру в группе 412-02. ПОДКЛЮЧИТЕ привод электрический разъем перед модулем управления HVAC. Это позволяет калибровать привод, когда модуль управления HVAC подключен. ПРОВЕРЬТЕ систему на предмет нормальной работы. Если проблема все еще присутствует, ПЕРЕЙДИТЕ к AE6.
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.

AE6 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) РАБОТА МОДУЛЯ УПРАВЛЕНИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите все электрические разъемы модуля управления HVAC (если они не были отсоединены ранее).
  • Ремонт:
    • коррозия (установите новый разъем или клемму - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы или контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините все электрические разъемы модуля управления HVAC. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новый модуль управления HVAC.
СМ.: Модуль управления отоплением, вентиляцией и кондиционированием воздуха (HVAC) (412-00 Система климат-контроля — общая информация, снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.

ТОЧНЫЙ ТЕСТ AF: ЗАДНЯЯ ТЕМПЕРАТУРНАЯ ДВЕРЦА НЕ РАБОТАЕТ ИЛИ РАБОТАЕТ НЕПРАВИЛЬНО

Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 55.

Нормальная работа и неисправности

Обработка воздуха, СМ.: Задний климат-контроль — работа системы и описание компонентов (412-02 Задний климат-контроль, описание и работа).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ОВКВ B10B7:11 Температура заднего выпуска воздуха: короткое замыкание цепи на массу Модуль обнаруживает короткое замыкание на массу сзади Цепь обратной связи привода дверцы по температуре при движении двигателя командовал.
ОВКВ B10B7:15 Температура воздуха на выпуске сзади: короткое замыкание на батарею или обрыв Модуль обнаруживает короткое замыкание на напряжение или обрыв в цепи обратной связи привода задней двери по температуре при движении двигателя приказано.
ОВКВ B11E3:07 Двигатель задней заслонки HVAC: механические неисправности Модуль определяет обрыв задней температуры цепи привода двери, когда подается команда на движение двигателя. Эта неудача может быть из-за обрыва цепи или механической неисправности.
ОВКВ B11E3:11 Электродвигатель задней заслонки HVAC: короткое замыкание на массу Модуль обнаруживает короткое замыкание на массу сзади Цепи электродвигателя привода дверцы температуры. Движение двигателя возможно только в Одно направление.
ОВКВ B11E3:12 Электродвигатель задней заслонки HVAC: короткое замыкание на батарею Модуль обнаруживает короткое замыкание на напряжение сзади цепи двигателя привода дверцы температуры, когда движение двигателя командовал. Движение двигателя возможно только в одном направлении.
ОВКВ B11E3:13 Электродвигатель задней заслонки HVAC: обрыв цепи Модуль определяет обрыв задней температуры цепи двигателя привода двери, когда подается команда на движение двигателя. Мотор двигаться можно только в одном направлении.

Возможные источники

  • Проводка, клеммы или разъемы
  • Активатор задней двери с датчиком температуры
  • Заедание или заедание задней температурной двери
  • Модуль управления ОВКВ
УВЕДОМЛЕНИЕ: Используйте правильный(е) адаптер(ы) зонда при изготовлении измерения. Использование неправильного(ых) адаптера(ов) зонда может привести к повреждение разъема.
AF1 ПРОВЕРЬТЕ ЦЕПИ ПРИВОДА ЗАДНЕЙ ТЕМПЕРАТУРНОЙ ДВЕРИ НА НАЛИЧИЕ КОРОТКОГО НАПРЯЖЕНИЯ
  • Зажигание ВЫКЛ.
  • Отключить Модуль управления HVAC C228A и C228C .
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C228C-11 Земля
    C228C-12 Земля
    C228C-6 Земля

    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C228A-3 Земля
    C228A-2 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ неисправную цепь.
Нет ПЕРЕЙТИ в AF2

AF2 ПРОВЕРЬТЕ ЦЕПИ ПРИВОДА ЗАДНЕЙ ТЕМПЕРАТУРНОЙ ДВЕРИ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА МАССУ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C228C-11 Земля
    C228C-12 Земля
    C228C-6 Земля

    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C228A-3 Земля
    C228A-2 Земля

Сопротивления больше 10000 Ом?
Да ПЕРЕЙТИ к AF3
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

AF3 ПРОВЕРЬТЕ ЦЕПИ ПРИВОДА ЗАДНЕЙ ДВЕРИ ТЕМПЕРАТУРЫ НА ОБРЫВ
  • Отсоедините привод задней двери распределения воздуха C4855. .
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C228C-11 C4855-1
    C228C-12 C4855-2
    C228C-6 C4855-5

    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C228A-3 C4855-4
    C228A-2 C4855-6

Сопротивления меньше 3 Ом?
Да ПЕРЕЙТИ к AF4
Нет ОТРЕМОНТИРУЙТЕ цепь.

AF4 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ В ЦЕПИ ПИТАНИЯ ПРИВОДА ЗАДНЕЙ ТЕМПЕРАТУРНОЙ ДВЕРИ
  • Соединять Модуль управления HVAC C228A и C228C .
  • Зажигание включено.
  • На передних элементах управления HVAC выберите Включение питания сзади.
  • На элементах управления RHVAC выберите настройку температуры между холодным и горячим, а вентилятор установите на самую низкую настройку.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C4855-4 Земля

Напряжение есть?
Да ПЕРЕЙТИ к AF5
Нет ПЕРЕЙТИ к Pinpoint Test AB

AF5 ПРОВЕРКА ПРАВИЛЬНОЙ РАБОТЫ ПРИВОДА
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите разъем привода задней дверцы датчика температуры (если он не был отсоединен ранее).
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Подсоедините все отсоединенные разъемы. ПОДСОЕДИНИТЕ электрический разъем привода перед модулем управления HVAC. Это позволяет калибровать привод, когда модуль управления HVAC подключен. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да УСТАНОВИТЕ новый привод задней двери с датчиком температуры. Ссылаться соответствующей процедуре в группе 412-02. ПОДКЛЮЧИТЕ привод электрический разъем перед модулем управления HVAC. Это позволяет калибровать привод, когда модуль управления HVAC подключен. ПРОВЕРЬТЕ систему на предмет нормальной работы. Если проблема не устранена, ПЕРЕЙДИТЕ к AF6.
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.

AF6 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) РАБОТА МОДУЛЯ УПРАВЛЕНИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите все электрические разъемы модуля управления HVAC (если они не были отсоединены ранее).
  • Ремонт:
    • коррозия (установите новый разъем или клемму - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы или контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините все электрические разъемы модуля управления HVAC. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новый модуль управления HVAC.
СМ.: Модуль управления отоплением, вентиляцией и кондиционированием воздуха (HVAC) (412-00 Система климат-контроля — общая информация, снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.

PINPOINT TEST AG: ИНДИКАТОР ДЕАКТИВАЦИИ АВТОСТАРТ-СТОП НЕ РАБОТАЕТ ИЛИ РАБОТАЕТ НЕПРАВИЛЬНО

Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 55.

Нормальная работа и неисправности

Узел переключателя консоли приборной панели — выключатель автоматического запуска и остановки, СМ.: Система климат-контроля — Работа системы и описание компонентов (412-00 Система климат-контроля — Общая информация, описание и работа).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ОВКВ B12CA:11 Старт/Стоп Индикатор состояния «Eco-Start»: короткое замыкание на массу Этот код неисправности устанавливается, когда модуль управления HVAC обнаруживает более низкое, чем ожидалось, напряжение в цепях, что указывает на короткое замыкание на массу.
ОВКВ B12CA:15 Пуск/Стоп Индикатор состояния «Eco-Start»: короткое замыкание на батарею или обрыв Этот код неисправности устанавливается, когда модуль управления HVAC обнаруживает напряжение в цепях выше ожидаемого, что указывает на короткое замыкание на источник питания.

Возможные источники

  • Проводка, клеммы или разъемы
  • Переключатель консоли панели приборов в сборе
  • Модуль управления ОВКВ
УВЕДОМЛЕНИЕ: Используйте правильный(е) адаптер(ы) зонда при изготовлении измерения. Использование неправильного(ых) адаптера(ов) зонда может привести к повреждению разъем.
AG1 ПРОВЕРЬТЕ ЦЕПИ ИНДИКАТОРА И СВЕТОДИОДА ПЕРЕКЛЮЧАТЕЛЯ АВТОСТАРТ-СТОП ДЕАКТИВАЦИИ НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Зажигание ВЫКЛ.
  • Отключить Модуль управления HVAC C228B .
  • Отсоедините переключатель режима движения C3685. .
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C228B-23 Земля
    C228B-24 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ поврежденные цепи.
Нет ПЕРЕЙТИ в АГ2

AG2 ПРОВЕРЬТЕ ЦЕПИ ИНДИКАТОРА И СВЕТОДИОДА ВЫКЛЮЧАТЕЛЯ АВТОСТАРТ-СТОП ДЕАКТИВАЦИИ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА МАССУ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C228B-23 Земля
    C228B-24 Земля

Сопротивления больше 10000 Ом?
Да ПЕРЕЙТИ в АГ3
Нет ОТРЕМОНТИРУЙТЕ поврежденные цепи.

AG3 ПРОВЕРЬТЕ ЦЕПИ ИНДИКАТОРА И СВЕТОДИОДА ВЫКЛЮЧАТЕЛЯ АВТОСТАРТ-СТОП ДЕАКТИВАЦИИ НА ОБРЫВ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C228B-23 C3685-4
    C228B-24 C3685-11

Сопротивления меньше 3 Ом?
Да ПЕРЕЙТИ в АГ4
Нет ОТРЕМОНТИРУЙТЕ поврежденные цепи.

AG4 ПРОВЕРЬТЕ ЦЕПИ ИНДИКАТОРА И СВЕТОДИОДА ВЫКЛЮЧАТЕЛЯ АВТОСТАРТ-СТОП ДЕАКТИВАЦИИ НА КОРОТКОЕ ЗАМЫКАНИЕ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C228B-23 C228B-24

Сопротивление больше 10000 Ом?
Да УСТАНОВИТЕ новый переключатель режимов движения. ПРОВЕРЬТЕ систему на предмет Нормальная операция. Если проблема не устранена, ПЕРЕЙДИТЕ к AG5.
Нет ОТРЕМОНТИРУЙТЕ цепи.

AG5 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ ОВиК (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) РАБОТА МОДУЛЯ УПРАВЛЕНИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите все электрические разъемы модуля управления HVAC (если они не были отсоединены ранее).
  • Ремонт:
    • коррозия (установите новый разъем или клемму - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы или контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подключить все ОВК электрические разъемы модуля управления. Убедитесь, что они сидят и фиксируются правильно. ПОДОЖДИТЕ 20 секунд, пока не будет выполнена калибровка диапазона. после повторного подключения модуля перед любой дальнейшей оценкой или производится измерение. Если калибровка диапазона привода не начинается, или была прервана, ВЫПОЛНИТЕ процедуру калибровки HVAC, используя диагностический сканер.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новый модуль управления HVAC.
СМ.: Модуль управления отоплением, вентиляцией и кондиционированием воздуха (HVAC) (412-00 Система климат-контроля — общая информация, снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.

ТОЧНЫЙ ТЕСТ AH : B10B8:63

Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 55.

Нормальная работа и неисправности

Кнопки системы климат-контроля, удерживаемые слишком долго, могут привести к установке этого кода неисправности.

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ОВКВ B10B8:63 Кнопки: тайм-аут защиты цепи/компонента Кнопки, удерживаемые слишком долго, могут установить этот DTC.
РВВАК B10B8:63 Кнопки: тайм-аут защиты цепи/компонента Кнопки, удерживаемые слишком долго, могут установить этот DTC.

Возможные источники

  • Модуль управления ОВКВ
  • Модуль управления ОВКВ
УВЕДОМЛЕНИЕ: Используйте правильный(е) адаптер(ы) зонда при изготовлении измерения. Использование неправильного(ых) адаптера(ов) зонда может привести к повреждению разъем.
AH1 CLEAN HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) КНОПКИ МОДУЛЯ УПРАВЛЕНИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините все разъемы модуля управления HVAC или разъем модуля управления RHVAC.
  • Попытайтесь очистить кнопки на соответствующих элементах управления HVAC. Для получения дополнительной информации о рекомендуемых чистящих средствах см. литературу владельца.
  • Подсоедините все отсоединенные электрические разъемы. Убедитесь, что они установлены и зафиксированы правильно.
  • Зажигание включено.
  • С помощью диагностического сканера сотрите диагностические коды неисправностей (DTC) в рассматриваемом модуле.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да Для модуля управления HVAC ПЕРЕЙДИТЕ к AH2.
Для модуля управления RHVAC ПЕРЕЙДИТЕ к AH3.
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано залипшей или грязной кнопкой.

AH2 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) РАБОТА МОДУЛЯ УПРАВЛЕНИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите все электрические разъемы модуля управления HVAC.
  • Ремонт:
    • коррозия (установите новый разъем или клемму - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы или контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подключить все ОВК электрические разъемы модуля управления. Убедитесь, что они сидят и фиксируются правильно. ПОДОЖДИТЕ 20 секунд, пока не будет выполнена калибровка диапазона. после повторного подключения модуля перед любой дальнейшей оценкой или производится измерение. Если калибровка диапазона привода не начинается, или была прервана, ВЫПОЛНИТЕ процедуру калибровки HVAC, используя диагностический сканер.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новый модуль управления HVAC.
СМ.: Модуль управления отоплением, вентиляцией и кондиционированием воздуха (HVAC) (412-00 Система климат-контроля — общая информация, снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.

AH3 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ RHVAC (ЗАДНИЙ ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) РАБОТА МОДУЛЯ УПРАВЛЕНИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите электрический разъем модуля управления RHVAC.
  • Ремонт:
    • коррозия (установите новый разъем или клемму - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы или контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините электрический разъем модуля управления RHVAC. Убедитесь, что он правильно установлен и защелкивается.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новый модуль управления RHVAC. СМ. соответствующую процедуру в группе 412-02.
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.

ТОЧНЫЙ ТЕСТ ИИ: ACCM (МОДУЛЬ УПРАВЛЕНИЯ КОНДИЦИОНЕРОМ ВОЗДУХА) Кондиционер (КОНДИЦИОНЕР ВОЗДУХА) ЭЛЕКТРИЧЕСКИЙ КОМПРЕССОР НЕ РАБОТАЕТ

Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 55.

Нормальная работа и неисправности

ACCM является составной частью электрического компрессора кондиционера, и его нельзя снимать или обслуживать отдельно. ACCM имеет как низковольтные, так и высоковольтные электрические соединения. ACCM требует рабочего напряжения низковольтной системы от 9 до 16 вольт. ACCM также требует рабочего напряжения системы высокого напряжения от 100 до 467 вольт. ACCM имеет единую цепь заземления, расположенную в проводке моторного отсека обуздать. Чрезмерное сопротивление или обрыв в одном или нескольких из этих цепей, разряженная батарея или неисправная система зарядки в ACCM установка DTC.

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ACCM P0562:00 Низкое напряжение в системе: нет информации о подтипе Этот DTC устанавливается, когда ACCM обнаруживает, что напряжение в системе низкого напряжения ниже 8,5 В. Двигатель электрического компрессора кондиционера остановлен. Кондиционер не работает.
ACCM P0563:00 Высокое напряжение системы: нет информации о подтипе Этот код неисправности устанавливается, когда ACCM обнаруживает, что напряжение в системе низкого напряжения превышает 16,5 В. Двигатель электрического компрессора кондиционера остановлен. Кондиционер не работает.
АККМ P0AFA:16 Низкое напряжение аккумуляторной системы гибридного/электрического автомобиля: напряжение в цепи ниже порогового значения Этот DTC устанавливается, когда ACCM обнаруживает, что напряжение в системе высокого напряжения падает ниже 100 вольт. Двигатель электрического компрессора кондиционера остановлен. Кондиционер не работает.
АККМ P0AFB:17 Высокое напряжение аккумуляторной системы гибридного/электрического автомобиля: напряжение в цепи выше порогового значения Этот DTC устанавливается, когда ACCM обнаруживает напряжение системы высокого напряжения выше 494 вольт. Двигатель электрического компрессора кондиционера остановлен. Кондиционер не работает.
АККМ P0AFB:1C Высокое напряжение аккумуляторной системы гибридного автомобиля/электрического автомобиля: напряжение в цепи вне допустимого диапазона Этот DTC устанавливается, когда ACCM обнаруживает высокое напряжение в системе, превышающее 650 вольт. Двигатель электрического компрессора кондиционера остановлен. Кондиционер не работает.
АССМ B11EE:19 Компрессор кондиционера: ток в цепи выше порогового значения Этот DTC устанавливается, когда ACCM обнаруживает чрезмерный ток в цепи низкого напряжения. Двигатель электрического компрессора кондиционера остановлен. Кондиционер не работает.
ACCM B11EE: 4B Компрессор кондиционера: перегрев Этот код неисправности устанавливается, когда ACCM обнаруживает чрезмерный внутренний нагрев. Двигатель электрического компрессора кондиционера остановлен. Кондиционер не работает.
ACCM B11EE: 92 Компрессор кондиционера: производительность или неправильная работа Этот DTC устанавливается, когда ACCM обнаруживает, что количество остановок из-за «перегрузки по току» или «сбоя запуска» превышает указанное значение. Двигатель электрического компрессора кондиционера остановлен. Кондиционер не работает.
SOBDMC P0D6D: 00 Низкое напряжение двигателя компрессора кондиционера «A» «A»: нет информации о подтипе Сигнал, полученный от ACCM, указывает на то, что напряжение двигателя выходит за пределы допустимого диапазона.
SOBDMC P0D6F: 00 Высокий ток двигателя компрессора кондиционера «A»: нет информации о подтипе Тест не пройден, когда сигнал от ACCM указывает на слишком высокий ток двигателя.
SOBDMC P0D71:00 Датчик внутренней температуры модуля управления компрессором кондиционера "A" Характеристики: нет информации о подтипе Тест не пройден, когда ACCM указывает на неисправность внутреннего датчика температуры.
SOBDMC P26FD: 00 Характеристики внутреннего модуля управления компрессора кондиционера «A»: нет информации о подтипе Тест не пройден, когда ACCM указывает на внутреннюю ошибку производительности модуля управления
SOBDMC P2D41:00 Компрессор кондиционера "A" Напряжение двигателя "B" Характеристики: Нет информации о подтипе Тест не пройден, когда ACCM указывает на ошибку напряжения двигателя "B".
SOBDMC P2D42:00 Низкое напряжение двигателя компрессора кондиционера "A" "B": нет информации о подтипе Тест не пройден, когда ACCM указывает на ошибку напряжения двигателя "B".
SOBDMC P2D44:00 Характеристики двигателя компрессора кондиционера "A": нет информации о подтипе Тест не пройден, когда ACCM указывает на неисправность двигателя.

Возможные источники

  • Предохранитель
  • Проводка, клеммы или разъемы
  • ACCM [электрический компрессор кондиционера]
AI1 ВЫПОЛНЕНИЕ DCDC (МОДУЛЬ УПРАВЛЕНИЯ ПРЕОБРАЗОВАТЕЛЕМ ПОСТОЯННОГО ТОКА/ПРЕОБРАЗОВАТЕЛЯ ПОСТОЯННОГО ТОКА) САМООЦЕНОЧНЫЙ ТЕСТ
  • С помощью диагностического сканера выполните самопроверку DCDC.

Имеются ли какие-либо диагностические коды неисправности (DTC) DCDC?
Да
СМ.: Модуль управления преобразователем постоянного тока/постоянного тока (DC/DC) (414-05 Преобразователь/инвертор напряжения, диагностика и тестирование).
Нет ПЕРЕЙТИ к AI2

AI2 ВЫПОЛНЕНИЕ BECM (МОДУЛЬ КОНТРОЛЯ ЭНЕРГИИ АККУМУЛЯТОРНОЙ БАТАРЕИ) САМООЦЕНОЧНЫЙ ТЕСТ
  • С помощью диагностического сканера выполните самопроверку BECM.

Имеются ли какие-либо диагностические коды неисправностей (DTC) BECM?
Да
СМ.: Высоковольтная батарея, монтаж и кабели (414-03 Высоковольтная батарея, монтаж и кабели, диагностика и тестирование).
Нет ПЕРЕЙТИ к AI3

AI3 ПОВТОРНО ПРОВЕРЬТЕ ACCM (МОДУЛЬ УПРАВЛЕНИЯ КОНДИЦИОНЕРОМ ВОЗДУХА) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)

ПРЕДУПРЕЖДЕНИЕ: Во избежание риска поражения электрическим током всегда точно следуйте всем предупреждениям и инструкциям по обслуживанию, включая инструкции по обесточиванию системы. В высоковольтной системе используется приблизительно 300 вольт постоянного тока, подаваемого через высоковольтные кабели к его компоненты и модули. Высоковольтные кабели и проводка обозначаются оранжевой лентой жгута проводов или оранжевым покрытием провода. Все Компоненты, находящиеся под высоким напряжением, маркируются предупреждающими этикетками о высоком напряжении. символ высокого напряжения. Несоблюдение этих инструкций может привести к серьезной травме или смерти.

ПРИМЕЧАНИЕ: Перед выполнением этого точного теста убедитесь, что высоковольтная батарея заряжена не менее чем на 50 %. Для получения информации о зарядке обратитесь к соответствующему руководству по ремонту, раздел 414-03.

ПРИМЕЧАНИЕ: Перед проверкой кондиционера (A/C) Электрический компрессор Модуль управления кондиционером (ACCM) с диагностический сканер может быть выполнен на электромобиле Highbrid (HEV) автомобиль должен находиться в режиме готовности к вождению. Переключить зажигание включен, когда рычаг селектора коробки передач находится в положении P. Обратите внимание на зеленый Индикатор готовности появится в нижней правой части экрана. комбинация приборов и сообщение о готовности к вождению, которое появится посередине левого кластерного экрана.

  • Зажигание включено.
  • Переведите автомобиль в режим готовности к вождению.
  • С помощью диагностического сканера сотрите диагностические коды неисправностей (DTC) ACCM.
  • С помощью диагностического сканера выполните самопроверку ACCM.

Возвращается ли код DTC P0562:00, P0563:00, P0AFA:16, P0AFB:17, P0AFB:1C, B11EE:19, B11EE:4B или B11EE:92?
Да ПЕРЕЙТИ на AI4
Нет ИГНОРИРУЙТЕ код неисправности и ПРОДОЛЖАЙТЕ диагностику других диагностических кодов неисправности (DTC) или симптомов. ПЕРЕЙТИ в АККМ Таблица DTC или таблица симптомов — климат-контроль в этом разделе.

AI4 ПРОВЕРЬТЕ ACCM (МОДУЛЬ УПРАВЛЕНИЯ КОНДИЦИОНЕРОМ ВОЗДУХА) ПОДАЧА НАПРЯЖЕНИЯ ГЛАВНОГО ЭБУ MAINECUV PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ)
  • Когда автомобиль находится в режиме готовности к вождению,

    Доступ к ACCM и контролировать МАЙНЕКУВ (В) ПИД

    .

Находится ли напряжение PID между 9 вольтами и 16 вольтами?
Да ПЕРЕЙТИ на AI7
Нет ПЕРЕЙТИ на AI5

AI5 ПРОВЕРЬТЕ ACCM (МОДУЛЬ УПРАВЛЕНИЯ КОНДИЦИОНЕРОМ ВОЗДУХА) ЦЕПЬ ПИТАНИЯ НИЗКОГО НАПРЯЖЕНИЯ

УВЕДОМЛЕНИЕ: Используйте правильный(е) адаптер(ы) зонда при изготовлении измерения. Использование неправильного(ых) адаптера(ов) зонда может привести к повреждение разъема.

  • Зажигание ВЫКЛ.
  • Отключить ACCM C1803A .
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1803A-1 Земля

Напряжение больше 11 вольт?
Да ПЕРЕЙТИ на AI6
Нет ПРОВЕРИТЬ BCMC предохранители 8 (20А) или 14 (15А) исправны. Если все в порядке, ОТРЕМОНТИРУЙТЕ цепь. Если не в порядке, ОБРАЩАЙТЕСЬ к руководству по электрическим схемам, чтобы определить возможные причины цепь короткая.

AI6 ПРОВЕРЬТЕ ACCM (МОДУЛЬ УПРАВЛЕНИЯ КОНДИЦИОНЕРОМ ВОЗДУХА) ЦЕПЬ ЗАЗЕМЛЕНИЯ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1803A-4 Земля

Сопротивление меньше 3 Ом?
Да ПЕРЕЙТИ на AI7
Нет ОТРЕМОНТИРУЙТЕ цепь.

AI7 ПРОВЕРЬТЕ ACCM (МОДУЛЬ УПРАВЛЕНИЯ КОНДИЦИОНЕРОМ ВОЗДУХА) ВЫСОКОЕ НАПРЯЖЕНИЕ ПИТАНИЯ ЭЛЕКТРИЧЕСКОГО КОМПРЕССОРА КОНДИЦИОНЕРА (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ)
  • Когда автомобиль находится в режиме готовности к вождению,

    Доступ к ACCM и контролировать ACCM_CHVS (В) ПИД

    .

Находится ли напряжение PID в диапазоне от 100 до 467 вольт?
Да ПЕРЕЙТИ на AI10
Нет ПЕРЕЙТИ на AI8

AI8 ПРОВЕРЬТЕ ACCM (МОДУЛЬ УПРАВЛЕНИЯ КОНДИЦИОНЕРОМ ВОЗДУХА) ЭЛЕКТРИЧЕСКИЙ КОМПРЕССОР КОНДИЦИОНЕРА ВЫСОКОВОЛЬТНЫЕ КАБЕЛИ ДЛЯ ОТКРЫТОЙ
  • Зажигание ВЫКЛ.
  • Обесточьте систему высоковольтной батареи.
    СМ.: Отключение высоковольтной системы (414-03 Высоковольтная батарея, Монтаж и кабели, Общие процедуры).
  • Отключить ACCM C1803B .
  • Отключение для HEV, DCDC C1457A .
  • Отключение для PHEV, нагреватель охлаждающей жидкости кабины C1815A .
  • Мера:
    Нажмите, чтобы отобразить соединители

    ГЭМ


    Положительный вывод Измерение/действие Отрицательный вывод
    C1457A-1 C1803B-А
    C1457A-4 C1803B-B

    Нажмите, чтобы отобразить соединители

    ПГЭМ


    Положительный вывод Измерение/действие Отрицательный вывод
    C1803B-B C1815A-1
    C1803B-А C1815A-4

Сопротивления меньше 3 Ом?
Да ПЕРЕЙТИ на АИ9
Нет Для HEV ПРОВЕРЬТЕ высоковольтный кабель между ACCM и DCDC на наличие признаков очевидного короткого замыкания. УСТАНОВИТЕ новый кабель (14B322).
СМ.: Кабели аккумуляторной батареи высокого напряжения — гибридный электромобиль (HEV) (414-03 Аккумуляторная батарея высокого напряжения, Монтаж и кабели, Снятие и установка). Для PHEV ПРОВЕРЬТЕ высоковольтный кабель между ACCM и нагревателем охлаждающей жидкости кабины на наличие признаков очевидного короткого замыкания. УСТАНОВИТЕ новый кабель (14B322) или (14B323).

AI9 ПРОВЕРЬТЕ СЛАБОТОЧНЫЙ ПРЕДОХРАНИТЕЛЬ ВЫСОКОГО НАПРЯЖЕНИЯ

ПРЕДУПРЕЖДЕНИЕ: Никогда не устанавливайте заглушку сервисного отключения, когда снята сервисная крышка высокого напряжения. Всегда устанавливайте крышку перед подключение сервисного разъединителя. Крышка предотвращает непреднамеренное контакт с высоким напряжением, которое присутствует в нескольких точках под крышка. Несоблюдение этих инструкций может привести к серьезным телесные повреждения или смерть.

  • Зажигание ВЫКЛ.
  • Обесточьте систему высоковольтной батареи.
    СМ.: Отключение высоковольтной системы (414-03 Высоковольтная батарея, Монтаж и кабели, Общие процедуры).
  • Снимите крышку электроники высоковольтной батареи.
    СМ.: Высоковольтный слаботочный предохранитель — гибридный электромобиль (HEV) (414-03 Высоковольтная батарея, Монтаж и кабели, Снятие и установка).
  • Для HEV измерьте сопротивление высоковольтного слаботочного предохранителя.
  • Для PHEV измерьте сопротивление низковольтного предохранителя высокого напряжения.

Сопротивление меньше 3 Ом?
Да ПЕРЕЙТИ на AI10
Нет УСТАНОВИТЕ новый (50А) низкоамперный предохранитель высокого напряжения. Для HEV ПРОВЕРЬТЕ высоковольтный кабель между ACCM и DCDC на наличие признаков очевидного короткого замыкания. УСТАНОВИТЕ новый кабель (14B322).
СМ.: Кабели аккумуляторной батареи высокого напряжения — гибридный электромобиль (HEV) (414-03 Аккумуляторная батарея высокого напряжения, Монтаж и кабели, Снятие и установка). Для PHEV ПРОВЕРЬТЕ высоковольтный кабель между ACCM и нагревателем охлаждающей жидкости кабины на наличие признаков очевидного короткого замыкания. УСТАНОВИТЕ новый кабель (14B322) или (14B323).
УДАЛИТЕ все диагностические коды неисправностей (DTC). ПРОВЕРЬТЕ систему на предмет нормальной работы. Если проблема не устранена, ПЕРЕЙДИТЕ к AI10.

AI10 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ ACCM (МОДУЛЬ УПРАВЛЕНИЯ КОНДИЦИОНЕРОМ ВОЗДУХА) ЭКСПЛУАТАЦИЯ

ПРИМЕЧАНИЕ: Перед проверкой кондиционера (A/C) Электрический компрессор Модуль управления кондиционером (ACCM) с диагностический сканер может быть выполнен на электромобиле Highbrid (HEV) автомобиль должен находиться в режиме готовности к вождению. Переключить зажигание включен, когда рычаг селектора коробки передач находится в положении P. Обратите внимание на зеленый Индикатор готовности появится в нижней правой части экрана. комбинация приборов и сообщение о готовности к вождению, которое появится посередине левого кластерного экрана.

  • Зажигание ВЫКЛ.
  • Отсоедините и проверьте все разъемы ACCM.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
    • поврежденные или согнутые контакты – установите новые клеммы/контакты
    • выталкиваемые штифты – при необходимости установите новые штифты
  • Подсоедините все разъемы ACCM. Убедитесь, что они установлены и зафиксированы правильно.
  • Переведите автомобиль в режим готовности к вождению.
  • С помощью диагностического сканера удалите все диагностические коды неисправностей (DTC).
  • Зажигание ВЫКЛ.
  • Подождите 10 секунд.
  • Переведите автомобиль в режим готовности к вождению.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новый электрический компрессор кондиционера.
СМ.: Компрессор кондиционера (A/C) — 3,3 л Duratec-V6 — Hybrid (BP) (412-00 Система климат-контроля — Общая информация, снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.

ТОЧНЫЙ ТЕСТ AJ: ПРОВЕРЬТЕ РАБОТУ НАГРЕВАТЕЛЬ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ КАБИНЫ P01EB:96, P2DA4:00, P2DA5:00, P2DA6:00, P2DA7:00, U069E:81, U069E:87

Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 55.

Нормальная работа и неисправности

Жидкостный обогреватель кабины , СМ.: Дополнительный климат-контроль — Работа системы и описание компонентов (412-03 Дополнительный климат-контроль, описание и работа).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC P01EB: 96 Работоспособность цепи управления подогревателя охлаждающей жидкости двигателя "A": внутренняя неисправность компонента Эта ошибка связана с проблемой с кабиной подогреватель охлаждающей жидкости или контур его охлаждения. Проверить низкий уровень охлаждающей жидкости, заблокированные клапаны, перегнутые шланги, неправильно проложенные шланги, неисправная охлаждающая жидкость насосы. Если обогреватель работает и система обогревает кабину, проверить датчики температуры. Убедитесь, что подключение высокого напряжения к нагревателю подключен, проблем с кабелем нет.
SOBDMC P2DA4:00 Характеристики нагревателя охлаждающей жидкости "A" внутреннего модуля управления: нет информации о подтипе Тест не пройден в следующих условиях: Нагреватель охлаждающей жидкости кабины сообщает о внутреннем коротком замыкании, охлаждающая жидкость кабины отопитель сообщает о неисправности датчика температуры, отопитель охлаждающей жидкости салона сообщает неисправность датчика тока. Подогреватель охлаждающей жидкости кабины отключен.
SOBDMC P2DA5:00 Цепь напряжения питания нагревателя охлаждающей жидкости "A": нет информации о подтипе Тест не пройден, когда сообщает об этом нагреватель охлаждающей жидкости салона неисправность блока питания. Об этом сообщает система охлаждения салона. отопителя и указывает на неисправность самого отопителя охлаждающей жидкости салона. Подогреватель охлаждающей жидкости кабины отключен.
SOBDMC P2DA6:00 Перегрев нагревателя охлаждающей жидкости "A": нет информации о подтипе Тест не пройден, когда сообщает об этом нагреватель охлаждающей жидкости салона неисправность по перегреву. Об этом сообщает салон нагреватель охлаждающей жидкости и указывает на неисправность в нагревателе охлаждающей жидкости салона. сам. Подогреватель охлаждающей жидкости кабины отключен.
SOBDMC P2DA7:00 Системное напряжение модуля управления нагревателя охлаждающей жидкости "A": нет информации о подтипе Тест не пройден, когда сообщает об этом нагреватель охлаждающей жидкости салона неисправность «Напряжение ВН вне допустимого диапазона». Подогреватель охлаждающей жидкости кабины отключен.
SOBDMC U069E:81 Потеряна связь с нагревателем охлаждающей жидкости "A": получены неверные серийные данные Обогреватель охлаждающей жидкости кабины обменивается данными по LIN автобусный контур. Вероятно, это вызвано периодическим сбоем LIN.
SOBDMC U069E:87 Потеряна связь с нагревателем охлаждающей жидкости "A": отсутствует сообщение Обогреватель охлаждающей жидкости кабины обменивается данными по LIN автобусный контур. Если нет связи с другими модулями LIN, проводка LIN может быть неисправен. Если отсутствует только этот модуль LIN, обогреватель или его ветвь шины LIN может быть неисправна.

Возможные источники

  • Предохранитель
  • Проводка, клеммы или разъемы
  • Подогреватель охлаждающей жидкости кабины

Визуальный осмотр и предварительная проверка

  • Убедитесь, что предохранитель BCMC 97 (10 А) исправен.
ПРЕДУПРЕЖДЕНИЕ: Во избежание риска поражения электрическим током всегда соблюдайте точно все предупреждения и сервисные инструкции, включая инструкции чтобы обесточить систему. Высоковольтная система потребляет около 300 вольт постоянного тока, подаваемого по высоковольтным кабелям к его компонентам и модули. Кабели и проводка высокого напряжения обозначены оранжевым цветом. лента жгута проводов или оранжевое покрытие провода. Все высоковольтные компоненты маркированы предупреждающими этикетками о высоком напряжении с символом высокого напряжения. Несоблюдение этих инструкций может привести к серьезным личным травмы или смерти.
ПРИМЕЧАНИЕ: Перед выполнением этого точного теста убедитесь, что батарея заряжена не менее чем на 50 %. Для получения информации о зарядке см. раздел 414-03.
AJ1 ПРОВЕРЬТЕ НАГРЕВАТЕЛЬ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ КАБИНЫ С ИСПОЛЬЗОВАНИЕМ ИДЕНТИФИКАЦИИ ПАРАМЕТРОВ (PID)

УВЕДОМЛЕНИЕ: Работа отопителя охлаждающей жидкости салона без работы насос охлаждающей жидкости отопителя салона может повредить охлаждающую жидкость салона обогреватель.

ПРИМЕЧАНИЕ: Перед активной командой Охлаждающая жидкость отопителя салона Насос, нагреватель охлаждающей жидкости салона или распределитель охлаждающей жидкости отопителя салона Клапан может быть выполнен, автомобиль должен быть в режиме готовности к вождению. Включите зажигание, установив рычаг селектора коробки передач в положение P. Найдите зеленый индикатор готовности, который появится в правом нижнем углу. часть комбинации приборов и появится сообщение о готовности к вождению в середине левого кластерного экрана.

  • Переведите автомобиль в режим готовности к вождению.
  • Нажмите кнопку EV (центральная консоль) и выберите EV Now.
  • Установите элементы управления HVAC на Auto и установите температуру на 80 ° F.
  • Доступ к СОБДМК и контролировать HTRCABIN_PWM (%) ПИД

  • Прикоснитесь к шлангам радиатора отопителя.

Шланги радиатора отопителя нагреваются?
Да ПЕРЕЙТИ на AJ10
Нет ПЕРЕЙТИ в AJ2

AJ2 ПРОВЕРЬТЕ ACCM (МОДУЛЬ УПРАВЛЕНИЯ КОНДИЦИОНЕРОМ ВОЗДУХА) ПИД-регулятор высокого напряжения (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ)

ПРИМЕЧАНИЕ: Обогреватель охлаждающей жидкости кабины и кондиционер Модуль управления использует один и тот же источник высокого напряжения. Контролируйте ACCM HV ПИД.

  • Когда автомобиль находится в режиме готовности к вождению,

    Доступ к ACCM и контролировать ACCM_CHVS (В) ПИД


Находится ли напряжение PID в диапазоне от 100 до 467 вольт?
Да ПЕРЕЙТИ в AJ6
Нет ПЕРЕЙТИ в AJ3

AJ3 ПРОВЕРКА НА ЧАСТИЧНО СОЕДИНЕННЫЕ ВЫСОКОВОЛЬТНЫЕ РАЗЪЕМЫ
  • Зажигание ВЫКЛ.
  • Обесточьте систему высоковольтной батареи.
    СМ.: Отключение высоковольтной системы (414-03 Высоковольтная батарея, Монтаж и кабели, Общие процедуры).
  • Осмотрите высоковольтный (14B323) ACCM C1803B, C1222 и подогреватель охлаждающей жидкости кабины C1815A (14B322) для частично сопрягаемых соединений.

Какой-либо из разъемов не полностью вставлен?
Да ПОДСОЕДИНИТЕ отсоединенные разъемы. Убеждаться они сидят и фиксируются правильно. ПРОВЕРЬТЕ систему на предмет нормальной работы. Если беспокойство все еще присутствует, ПЕРЕЙДИТЕ к AJ4
Нет ПЕРЕЙТИ в AJ4

AJ4 ПРОВЕРЬТЕ КАБЕЛИ ВЫСОКОГО НАПРЯЖЕНИЯ НАГРЕВАТЕЛЬ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ КАБИНЫ НА ОБРЫВ

УВЕДОМЛЕНИЕ: Используйте правильный(е) адаптер(ы) зонда при изготовлении измерения. Использование неправильного(ых) адаптера(ов) зонда может привести к повреждение разъема.

  • Зажигание ВЫКЛ.
  • Обесточьте систему высоковольтной батареи.
    СМ.: Отключение высоковольтной системы (414-03 Высоковольтная батарея, Монтаж и кабели, Общие процедуры).
  • Отсоедините распределительную коробку высоковольтной батареи C1815E .
  • Отключить ACCM C1803B .
  • Отсоедините нагреватель охлаждающей жидкости кабины C1815A. .
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1803B-B C1815A-1
    C1803B-А C1815A-4

    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1815E-4 C1815A-3
    C1815E-2 C1815A-2

Сопротивления меньше 3 Ом?
Да ПЕРЕЙТИ в AJ5
Нет УСТАНОВИТЕ новые (14B322) или (14B323) кабели высокого напряжения по мере необходимости.

AJ5 ПРОВЕРЬТЕ НАГРЕВАТЕЛЬ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ КАБИНЫ ВЫСОКОЕ НАПРЯЖЕНИЕ СЛАБОТОЧНЫЙ ПРЕДОХРАНИТЕЛЬ

ПРЕДУПРЕЖДЕНИЕ: Никогда не устанавливайте заглушку сервисного отключения, когда снята сервисная крышка высокого напряжения. Всегда устанавливайте крышку перед подключение сервисного разъединителя. Крышка предотвращает непреднамеренное контакт с высоким напряжением, которое присутствует в нескольких точках под крышка. Несоблюдение этих инструкций может привести к серьезным телесные повреждения или смерть.

  • Снимите высоковольтную батарею.
    СМ.: Высоковольтная батарея — гибридный электромобиль (HEV) (414-03 Высоковольтная батарея, Монтаж и кабели, Снятие и установка).
  • Снимите корпус высоковольтной батареи.
    СМ.: Высоковольтный слаботочный предохранитель — гибридный электромобиль (HEV) (414-03 Высоковольтная батарея, Монтаж и кабели, Снятие и установка).
  • Измерьте сопротивление высоковольтного слаботочного предохранителя.

Сопротивление меньше 3 Ом?
Да ПЕРЕЙТИ на AJ12
Нет УСТАНОВИТЕ новый (50А) низкоамперный предохранитель высокого напряжения.
СМ.: Высоковольтный слаботочный предохранитель — гибридный электромобиль (HEV) (414-03 Высоковольтная батарея, Монтаж и кабели, Снятие и установка).

AJ6 ПРОВЕРЬТЕ ЦЕПИ НИЗКОГО НАПРЯЖЕНИЯ НАГРЕВАТЕЛЬ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ КАБИНЫ НА НАПРЯЖЕНИЕ НА НАПРЯЖЕНИЕ
  • Зажигание ВЫКЛ.
  • Отключить Предохранитель BCMC 97 (10А).
  • Отсоедините нагреватель охлаждающей жидкости кабины C1815B. .
  • Отключить ACCM C1803A .
  • Отключить СОБДМК C1458A .
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1815B-3 Земля
    C1815B-2 Земля

Напряжение присутствует?
Да ОТРЕМОНТИРУЙТЕ неисправную цепь.
Нет ПЕРЕЙТИ в AJ7

AJ7 ПРОВЕРЬТЕ ЦЕПИ НИЗКОГО НАПРЯЖЕНИЯ НАГРЕВАТЕЛЬ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ КАБИНЫ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1815B-3 Земля
    C1815B-2 Земля

Сопротивления больше 10000 Ом?
Да ПЕРЕЙТИ на AJ8
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

AJ8 ПРОВЕРЬТЕ НИЗКОВОЛЬТНУЮ ЦЕПЬ НАГРЕВАТЕЛЬ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ КАБИНЫ НА ОБРЫВ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1815B-3 Предохранитель BCMC 97 (10A), полость, сторона компонентов

    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1815B-2 C1458A-H1

    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1815B-1 Земля

Сопротивления меньше 3 Ом?
Да ПЕРЕЙТИ на AJ9
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

AJ9 ПРОВЕРЬТЕ ЦЕПИ НИЗКОГО НАПРЯЖЕНИЯ НАГРЕВАТЕЛЬ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ КАБИНЫ НА КОРОТКОЕ ЗАМЫКАНИЕ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1815B-1 C1815B-2
    C1815B-1 C1815B-3
    C1815B-2 C1815B-3

Сопротивления больше 10000 Ом?
Да ПЕРЕЙТИ на AJ10
Нет ОТРЕМОНТИРУЙТЕ соответствующие цепи.

AJ10 ПРОВЕРЬТЕ ПРОКЛАДКУ ШЛАНГА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

ПРИМЕЧАНИЕ: Прокладка шлангов охлаждающей жидкости имеет решающее значение для правильной работы системы обогрева салона.

  • Зажигание ВЫКЛ.
  • Проверьте прокладку шланга системы обогрева салона. Обратите особое внимание на прокладку шланга отводного клапана, а также на верхнюю и нижние порты переборки. Посмотреть схемы системы,
    СМ.: Дополнительный климат-контроль — работа системы и описание компонентов (412-03 Дополнительный климат-контроль, описание и работа).

Правильно ли проложены шланги охлаждающей жидкости?
Да ПЕРЕЙТИ на AJ11
Нет ИСПРАВЬТЕ прокладку шланга охлаждающей жидкости.
СМ.: Дополнительный климат-контроль — работа системы и описание компонентов (412-03 Дополнительный климат-контроль, описание и работа).

AJ11 ПРОВЕРЬТЕ УРОВЕНЬ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ

ПРИМЕЧАНИЕ: Дайте двигателю остыть перед проверкой уровня охлаждающей жидкости двигателя.

  • Визуально проверьте уровень охлаждающей жидкости двигателя в дегазационном баллоне.

Соответствует ли уровень охлаждающей жидкости двигателя спецификациям?
Да ПЕРЕЙТИ на AJ12
Нет См. соответствующую процедуру в группе 303-03.

AJ12 CLEAR ALL SOBDMC (ВТОРИЧНЫЙ БОРТОВОЙ ДИАГНОСТИЧЕСКИЙ МОДУЛЬ УПРАВЛЕНИЯ C) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ

ПРИМЕЧАНИЕ: Перед активной командой Охлаждающая жидкость отопителя салона Насос, нагреватель охлаждающей жидкости салона или распределитель охлаждающей жидкости отопителя салона Клапан может быть выполнен, автомобиль должен быть в режиме готовности к вождению. Включите зажигание, установив рычаг селектора коробки передач в положение P. Найдите зеленый индикатор готовности, который появится в правом нижнем углу. часть комбинации приборов и появится сообщение о готовности к вождению в середине левого кластерного экрана.

  • Подсоедините все отсоединенные разъемы. Убедитесь, что они установлены и зафиксированы правильно.
  • Переведите автомобиль в режим готовности к вождению.
  • Нажмите кнопку EV (центральная консоль) и выберите EV Now.
  • Установите элементы управления HVAC на Auto и установите температуру на 80 ° F.
  • С помощью диагностического сканера УДАЛИТЕ все диагностические коды неисправностей (DTC) SOBDMC.
  • Доступ к СОБДМК и контролировать HTRCABIN_PWM (%) ПИД

  • Прикоснитесь к шлангам радиатора отопителя.

Шланги радиатора отопителя нагреваются?
Да Если нагреватель охлаждающей жидкости салона работает нормально, в настоящее время система работает корректно. Беспокойство, возможно, было из-за соединений отопителя охлаждающей жидкости салона. УСТРАНИТЬ первопричину любые проблемы с разъемом или контактом.
Нет УСТАНОВИТЕ новый нагреватель охлаждающей жидкости кабины. ОБРАЩАЙТЕСЬ к соответствующую процедуру в группе 412-03. ПОВТОРНО ПРОВЕРЬТЕ нагреватель охлаждающей жидкости кабины. разводка шлангов системы. Обратите особое внимание на прокладку шланга к переключающий клапан. Посмотреть схемы системы,
СМ.: Дополнительный климат-контроль — работа системы и описание компонентов (412-03 Дополнительный климат-контроль, описание и работа).
ПРОВЕРЬТЕ систему на предмет нормальной работы. (Чтобы проверить нормальную работу системы отопителя охлаждающей жидкости салона, переведите автомобиль в режим готовности к вождению, убедитесь, что выбран режим EV Now и управление отоплением, вентиляцией и кондиционированием воздуха (HVAC) установлено на Auto, а температура в салоне установлена ​​на 80°F. Запустить систему на 5 минут и почувствуйте температуру воздуха в регистрах выпуска воздуха или вентиляционные отверстия.)

ТОЧНЫЙ ТЕСТ AK : U0100:00

Нормальная работа и неисправности

ACCM и модуль управления HVAC обмениваются данными с PCM по шине CAN. Если сообщения отсутствуют или не получены от PCM, такие функции, как кондиционер, могут быть неработоспособными или могут работать неправильно, или температура наружного воздуха может сообщаться неправильно.

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ACCM U0100:00 Потеряна связь с ECM/PCM "A": нет информации о подтипе Устанавливается в непрерывную память, когда ACCM обнаруживает, что сетевые сообщения отсутствуют в PCM более 5 секунд.
ОВКВ U0100:00 Потеряна связь с ECM/PCM "A": нет информации о подтипе Устанавливается в непрерывную память, когда модуль управления HVAC обнаруживает, что сетевые сообщения отсутствуют в PCM более 5 секунд.

Возможные источники

  • Проблема сетевой связи
  • концерн ACCM
  • Беспокойство модуля управления HVAC
  • Концерн ПКМ
AK1 ПОДТВЕРДИТЬ ОПАСНОСТЬ
  • Зажигание включено.
  • Убедитесь в наличии наблюдаемого симптома.

Присутствует ли наблюдаемый симптом?
Да перейти к АК2
Нет В настоящее время система работает в обычном режиме. Код неисправности мог быть установлен из-за высокого сетевого трафика или состояния прерывистой неисправности.

AK2 ПРОВЕРЬТЕ, ЧТОБЫ ДИАГНОСТИЧЕСКИЙ ПРИБОР СКАНИРОВАНИЯ СВЯЗАЛСЯ С PCM (МОДУЛЬ УПРАВЛЕНИЯ ТРАНСМИССИИ)
  • Подключить диагностический прибор.
  • Попытайтесь установить сеанс связи с автомобилем с помощью диагностического сканера.

Можно ли установить автомобильную сессию?
Да ПЕРЕЙТИ на АК3
Нет
СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).

AK3 ПРОВЕРКА НА НЕСЕТЕВЫЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)
  • С помощью диагностического сканирующего прибора выполните самопроверку блока ACCM, установившего код неисправности.

Имеются ли несетевые диагностические коды неисправностей (DTC)?
Да Сначала ПРОВЕРЬТЕ все несетевые диагностические коды неисправностей (DTC). СМ. соответствующую таблицу DTC в этом разделе.
Нет ПЕРЕЙТИ на АК4

AK4 ПРОВЕРКА PCM (МОДУЛЬ УПРАВЛЕНИЯ ТРАНСМИССИИ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)
  • С помощью диагностического сканера выполните самопроверку PCM.

Имеются ли несетевые диагностические коды неисправностей (DTC)?
Да СМ. Диагностику и тестирование в соответствующем разделе 303-14.
Нет ПЕРЕЙТИ на АК5

AK5 ПОВТОРНАЯ ПРОВЕРКА НА DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) U0100:00
  • Используя диагностический сканер, удалите диагностические коды неисправностей (DTC) для модуля, устанавливающего DTC (модуль управления ACCM или HVAC).
  • Зажигание ВЫКЛ.
  • Зажигание включено.
  • Подождите 10 секунд.
  • С помощью диагностического сканера выполните самопроверку модуля, устанавливающего код неисправности (модуль управления ACCM или HVAC).

DTC U0100:00 все еще присутствует?
Да ПЕРЕЙТИ на АК6
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или состояния прерывистой неисправности.

AK6 ПРОВЕРЬТЕ ДРУГИЕ ПРИЧИНЫ ПРОБЛЕМ СВЯЗИ В СЕТИ

ПРИМЕЧАНИЕ: Если новые модули были установлены до При установке диагностического кода неисправности (DTC) конфигурация модуля может быть изменена. неправильно установлен во время установки программируемого модуля (PMI) или Установка программируемого модуля (PMI), возможно, не выполнялась вне.

  • Проверьте историю обслуживания автомобиля на наличие недавних действий по обслуживанию, связанных с PCM и модулем, устанавливающим код неисправности (модуль управления ACCM или HVAC). Если найдена недавняя история обслуживания:
    • убедитесь, что был установлен правильный сменный модуль
      • Список деталей автомобиля можно использовать для проверки правильности установки деталей.
    • убедитесь, что конфигурация сменного модуля была правильной
      • перенастройте модуль, используя исходные данные, если предыдущая конфигурация подозревается
    • убедитесь, что модуль не был получен с аналогичного автомобиля и не был установлен в транспортное средство с опаской
      • верните замененный модуль в исходный автомобиль и получите новый сменный модуль
  • Запустите систему и определите, сохраняется ли наблюдаемый симптом.

Наблюдаемый симптом все еще присутствует?
Да перейти к АК7
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано неправильными процедурами замены деталей или неправильная конфигурация модуля.

AK7 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ PCM (МОДУЛЬ УПРАВЛЕНИЯ ТРАНСМИССИИ) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и проверьте все разъемы PCM.
  • Ремонт:
    • коррозия (установите новые разъемы или клеммы - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые контакты клемм
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините разъемы PCM. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей это беспокойство,
Нажмите здесь, чтобы получить доступ к управляемой процедуре (PCM). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

ТОЧНЫЙ ТЕСТ AL : U0111:00

Нормальная работа и неисправности

ACCM связывается с BECM по шине CAN. Если сообщения отсутствуют или не получены от BECM, A/C может быть неработоспособным.

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ACCM U0111:00 Потеряна связь с модулем управления энергией батареи "A": нет информации о подтипе Устанавливается в непрерывную память, когда ACCM обнаруживает, что сетевые сообщения отсутствуют в BECM более 5 секунд.

Возможные источники

  • Проблема сетевой связи
  • концерн ACCM
  • концерн БЭКМ
AL1 ПОДТВЕРДИТЬ ОПАСНОСТЬ
  • Зажигание включено.
  • Убедитесь в наличии наблюдаемого симптома.

Присутствует ли наблюдаемый симптом?
Да ПЕРЕЙТИ к AL2
Нет В настоящее время система работает в обычном режиме. Код неисправности мог быть установлен из-за высокого сетевого трафика или состояния прерывистой неисправности.

AL2 ПРОВЕРЬТЕ СЕТЬ СВЯЗИ
  • С помощью диагностического сканера выполните проверку сети.

Проходит ли BECM сетевой тест?
Да ПЕРЕЙТИ к AL3
Нет
СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).

AL3 ПРОВЕРКА НА НЕСЕТЕВЫЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)
  • С помощью диагностического сканирующего прибора выполните самопроверку блока ACCM, установившего код неисправности.

Имеются ли несетевые диагностические коды неисправностей (DTC)?
Да Сначала ПРОВЕРЬТЕ все несетевые диагностические коды неисправностей (DTC). СМ. соответствующую таблицу DTC в этом разделе.
Нет ПЕРЕЙТИ к AL4

AL4 ПРОВЕРЬТЕ BECM (МОДУЛЬ КОНТРОЛЯ ЭНЕРГИИ АККУМУЛЯТОРНОЙ БАТАРЕИ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)
  • С помощью диагностического сканера выполните самопроверку BECM.

Имеются ли несетевые диагностические коды неисправностей (DTC)?
Да
СМ.: Высоковольтная батарея, монтаж и кабели (414-03 Высоковольтная батарея, монтаж и кабели, диагностика и тестирование).
Нет ПЕРЕЙТИ к AL5

AL5 ПОВТОРНАЯ ПРОВЕРКА НА DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) U0111:00
  • С помощью диагностического сканера очистите диагностический Коды неисправностей (DTC) для рассматриваемого модуля, устанавливающего DTC.
  • Зажигание ВЫКЛ.
  • Зажигание включено.
  • Подождите 10 секунд.
  • С помощью диагностического сканера выполните самопроверку соответствующего модуля, установив код неисправности.

DTC U0111:00 все еще присутствует?
Да ПЕРЕЙТИ к AL6
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или состояния прерывистой неисправности.

AL6 ПРОВЕРЬТЕ ДРУГИЕ ПРИЧИНЫ ПРОБЛЕМ СВЯЗИ В СЕТИ

ПРИМЕЧАНИЕ: Если новые модули были установлены до При установке диагностического кода неисправности (DTC) конфигурация модуля может быть изменена. неправильно установлен во время установки программируемого модуля (PMI) или Установка программируемого модуля (PMI), возможно, не выполнялась вне.

  • Проверьте историю обслуживания автомобиля на предмет недавних действий по обслуживанию, связанных с BECM и ACCM, установившим код неисправности. Если найдена недавняя история обслуживания:
    • убедитесь, что был установлен правильный сменный модуль
      • Список деталей автомобиля можно использовать для проверки правильности установки деталей.
    • убедитесь, что конфигурация сменного модуля была правильной
      • перенастройте модуль, используя исходные данные, если предыдущая конфигурация подозревается
    • убедитесь, что модуль не был получен с аналогичного автомобиля и не был установлен в транспортное средство с опаской
      • верните замененный модуль в исходный автомобиль и получите новый сменный модуль
  • Запустите систему и определите, сохраняется ли наблюдаемый симптом.

Наблюдаемый симптом все еще присутствует?
Да ПЕРЕЙТИ к AL7
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано неправильными процедурами замены деталей или неправильная конфигурация модуля.

AL7 ПРОВЕРКА ПРАВИЛЬНОСТИ BECM (МОДУЛЬ КОНТРОЛЯ ЭНЕРГИИ АККУМУЛЯТОРНОЙ БАТАРЕИ) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и проверьте все разъемы BECM.
  • Ремонт:
    • коррозия (установите новые разъемы или клеммы - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые контакты клемм
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините разъемы BECM. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новый BECM.
СМ.: Модуль управления энергией аккумуляторной батареи (BECM) — гибридный электромобиль (HEV) (414-03 Высоковольтная аккумуляторная батарея, Монтаж и кабели, Снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

ТОЧНЫЙ ТЕСТ: U3003:16

Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 55.

Нормальная работа и неисправности

Модули контролируют подаваемое напряжение и устанавливают код неисправности, если оно падает ниже порогового значения.

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ОВКВ U3003:16 Напряжение батареи: напряжение цепи ниже порогового значения Модуль управления HVAC обнаруживает более низкое, чем ожидалось, напряжение в системе.
РВАК U3003:16 Напряжение батареи: напряжение цепи ниже порогового значения Модуль управления RHVAC обнаруживает более низкое, чем ожидалось, напряжение в системе.

Возможные источники

  • Проводка, клеммы или разъемы
  • Проблема с системой зарядки
  • Низкий заряд батареи
  • Модуль управления ОВКВ
  • Модуль управления ОВКВ
AM1 ПОВТОРНАЯ ПРОВЕРКА НА ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ ПО НИЗКОМУ НАПРЯЖЕНИЮ (DTCS)
  • Зажигание включено.
  • С помощью диагностического сканера очистите диагностический Коды неисправности (DTC) для рассматриваемого модуля, устанавливающего DTC низкого напряжения.
  • Подождите 10 секунд.
  • С помощью диагностического сканера выполните самопроверку соответствующего модуля, установив код неисправности низкого напряжения.

DTC U3003:16 все еще присутствует?
Да ПЕРЕЙТИ на АМ2
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за предыдущего состояния низкого напряжения аккумуляторной батареи.

AM2 ПРОВЕРКА ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ СИСТЕМЫ ЗАРЯДКИ (DTCS)
  • С помощью диагностического сканера выполните проверку PCM. Самотестирование KOEO и KOER.

Имеются ли какие-либо диагностические коды неисправностей (DTC), связанные с напряжением?
Да ПРОВЕРЬТЕ проблему с системой зарядки. ОБРАЩАЙТЕСЬ к соответствующей диагностике и тестированию в разделе 414-00.
Нет ПЕРЕЙТИ на АМ3

AM3 ПРОВЕРЬТЕ СОСТОЯНИЕ И ЗАРЯД АККУМУЛЯТОРНОЙ БАТАРЕИ
  • Зажигание ВЫКЛ.
  • Проверьте состояние аккумулятора и убедитесь, что аккумулятор полностью заряжен.
    СМ.: Аккумулятор (414-01 Аккумулятор, Монтаж и кабели, Диагностика и тестирование).

Батарея в порядке и полностью заряжена?
Да ПЕРЕЙТИ на АМ4
Нет ПРОВЕРЬТЕ аккумулятор.
СМ.: Аккумулятор (414-01 Аккумулятор, Монтаж и кабели, Диагностика и тестирование).

AM4 СРАВНИТЕ ПИД-РЕГУЛИРОВКУ НАПРЯЖЕНИЯ ПОДОЗРЕВАЕМОГО МОДУЛЯ (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ) НАПРЯЖЕНИЕ БАТАРЕИ
  • Зажигание включено.
  • Измерьте и запишите напряжение батареи.
  • Для подозрительного модуля отслеживайте PID подачи напряжения:
    • Доступ к ОВКВ и контролировать VPWR (В) ПИД

    • Доступ к RHVAC и контролировать VPWR (В) ПИД


Находится ли показание напряжения в пределах 0,2 В от зарегистрированного напряжения батареи?
Да Для модуля управления HVAC ПЕРЕЙДИТЕ к AM7.
Для модуля управления RHVAC ПЕРЕЙДИТЕ к AM8
Нет ПЕРЕЙТИ на АМ5

AM5 ПРОВЕРИТЬ ЦЕПЬ ПИТАНИЯ НАПРЯЖЕНИЯ МОДУЛЯ НА ВЫСОКОЕ СОПРОТИВЛЕНИЕ

УВЕДОМЛЕНИЕ: Используйте правильный(е) адаптер(ы) зонда при изготовлении измерения. Использование неправильного(ых) адаптера(ов) зонда может привести к повреждение разъема.

  • Зажигание ВЫКЛ.
  • Отключите подозрительный модуль.
  • Зажигание включено.
  • Измерьте и запишите напряжение батареи.
  • Для подозрительного модуля измерьте:
    Нажмите, чтобы отобразить соединители

    Модуль управления ОВКВ


    Положительный вывод Измерение/действие Отрицательный вывод
    C228A-26 Земля

    Нажмите, чтобы отобразить соединители

    Модуль управления ОВКВ


    Положительный вывод Измерение/действие Отрицательный вывод
    C3198-6 Земля

Находится ли показание напряжения в пределах 0,2 В от зарегистрированного напряжения батареи?
Да ПЕРЕЙТИ на АМ6
Нет УСТРАНИТЕ цепь на высокое сопротивление.

AM6 ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ ПОДОЗРЕВАЕМОГО МОДУЛЯ НА ВЫСОКОЕ СОПРОТИВЛЕНИЕ
  • Для подозрительного модуля измерьте:
    Нажмите, чтобы отобразить соединители

    Модуль управления ОВКВ


    Положительный вывод Измерение/действие Отрицательный вывод
    C228A-26 C228A-1

    Нажмите, чтобы отобразить соединители

    Модуль управления ОВКВ


    Положительный вывод Измерение/действие Отрицательный вывод
    C3198-6 C3198-5

Находится ли показание напряжения в пределах 0,2 В от зарегистрированного напряжения батареи?
Да Для модуля управления HVAC ПЕРЕЙДИТЕ к AM7.
Для модуля управления RHVAC ПЕРЕЙДИТЕ к AM8
Нет УСТРАНИТЕ цепь на высокое сопротивление.

AM7 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) РАБОТА МОДУЛЯ УПРАВЛЕНИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите все электрические разъемы модуля управления HVAC.
  • Ремонт:
    • коррозия (установите новый разъем или клемму - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы или контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подключить все ОВК электрические разъемы модуля управления. Убедитесь, что они сидят и фиксируются правильно. ПОДОЖДИТЕ 20 секунд, пока не будет выполнена калибровка диапазона. после повторного подключения модуля перед любой дальнейшей оценкой или производится измерение. Если калибровка диапазона привода не начинается, или была прервана, ВЫПОЛНИТЕ процедуру калибровки HVAC, используя диагностический сканер.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новый модуль управления HVAC.
СМ.: Модуль управления отоплением, вентиляцией и кондиционированием воздуха (HVAC) (412-00 Система климат-контроля — общая информация, снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.

AM8 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ RHVAC (ЗАДНИЙ ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) РАБОТА МОДУЛЯ УПРАВЛЕНИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите электрический разъем модуля управления RHVAC.
  • Ремонт:
    • коррозия (установите новый разъем или клемму - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы или контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините электрический разъем модуля управления RHVAC. Убедитесь, что он правильно установлен и защелкивается.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSMS или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новый модуль управления RHVAC. СМ. соответствующую процедуру в группе 412-02.
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.

ТОЧНЫЙ ТЕСТ: U3003:17

Нормальная работа и неисправности

Модули контролируют подаваемое напряжение и устанавливают код неисправности, если оно превышает пороговое значение.

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ОВКВ U3003:17 Напряжение батареи: напряжение цепи выше порогового значения Устанавливается в постоянной памяти и во время самопроверки по требованию, когда модуль управления HVAC обнаруживает, что напряжение питания превышает 16 вольт. Этот код неисправности также может быть установлен в модуле управления HVAC из-за зарядки аккумуляторной батареи или запуска автомобиля от внешнего источника.
РВАК U3003:17 Напряжение батареи: напряжение цепи выше порогового значения Устанавливается в постоянной памяти и во время самопроверки по требованию, когда модуль управления RHVAC обнаруживает, что напряжение питания превышает 16 вольт. Этот DTC также может быть установлен в модуле управления RHVAC из-за зарядки аккумуляторной батареи или запуска автомобиля от внешнего источника.

Возможные источники

  • Проблема с системой зарядки
  • Модуль управления ОВКВ
  • Модуль управления ОВКВ
ПРИМЕЧАНИЕ: Диагностический код неисправности (DTC) U3003:17 может храниться в память модуля из-за предыдущей зарядки аккумулятора или запуска автомобиля от внешнего источника события.
AN1 ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ ВЫСОКОГО НАПРЯЖЕНИЯ (DTCS), УСТАНОВЛЕННЫЕ В ДРУГИХ МОДУЛЯХ
  • Зажигание включено.
  • С помощью диагностического сканера извлеките коды неисправностей непрерывной диагностики памяти (CMDTC).

Есть ли напряжение, связанное с зарядкой или перенапряжением? Диагностические коды неисправностей (DTC) присутствуют в нескольких модулях?
Да ПРОВЕРЬТЕ состояние перезарядки. ОБРАЩАЙТЕСЬ к соответствующей диагностике и тестированию в разделе 414-00.
Нет ПЕРЕЙТИ на АН2

AN2 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ
  • Выключите все внутреннее/внешнее освещение и аксессуары.
  • Запустите двигатель и дайте ему поработать примерно на 2000 об/мин в течение 3 минут, контролируя напряжение аккумуляторной батареи.

Поднимается ли напряжение аккумулятора до 15,5 вольт или выше?
Да ПРОВЕРЬТЕ состояние перезарядки. ОБРАЩАЙТЕСЬ к соответствующей диагностике и тестированию в разделе 414-00.
Нет ПЕРЕЙТИ на AN3

AN3 ПОВТОРНО ПРОВЕРЬТЕ DTC ВЫСОКОЕ НАПРЯЖЕНИЕ (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ)
  • Зажигание ВЫКЛ.
  • Зажигание включено.
  • С помощью диагностического сканера сотрите код неисправности подозрительного модуля.
  • Подождите 10 секунд.
  • С помощью диагностического сканера выполните самопроверку подозрительного модуля, установившего код неисправности высокого напряжения.

DTC U3003:17 все еще присутствует?
Да Для модуля управления HVAC ПЕРЕЙДИТЕ к AN4.
Для модуля управления RHVAC ПЕРЕЙДИТЕ к AN5.
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен ранее во время зарядки аккумулятора или при запуске автомобиля от внешнего источника.

AN4 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) РАБОТА МОДУЛЯ УПРАВЛЕНИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите все электрические разъемы модуля управления HVAC.
  • Ремонт:
    • коррозия (установите новый разъем или клемму - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы или контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подключить все ОВК электрические разъемы модуля управления. Убедитесь, что они сидят и фиксируются правильно. ПОДОЖДИТЕ 20 секунд, пока не будет выполнена калибровка диапазона. после повторного подключения модуля перед любой дальнейшей оценкой или производится измерение. Если калибровка диапазона привода не начинается, или была прервана, ВЫПОЛНИТЕ процедуру калибровки HVAC, используя диагностический сканер.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новый модуль управления HVAC.
СМ.: Модуль управления отоплением, вентиляцией и кондиционированием воздуха (HVAC) (412-00 Система климат-контроля — общая информация, снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.

AN5 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ RHVAC (ЗАДНИЙ ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) РАБОТА МОДУЛЯ УПРАВЛЕНИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите электрический разъем модуля управления RHVAC.
  • Ремонт:
    • коррозия (установите новый разъем или клемму - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы или контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините электрический разъем модуля управления RHVAC. Убедитесь, что он правильно установлен и защелкивается.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новый модуль управления RHVAC. СМ. соответствующую процедуру в группе 412-02.
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.

PINPOINT TEST AO: ШИНА ВЫКЛ.

Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 55.

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ACCM U0001:88 Высокоскоростная коммуникационная шина CAN: шина отключена Модуль не может установить связь сети в определенный момент времени. На данный момент неисправность отсутствует, т.к. Модуль должен был связаться с диагностическим сканером, чтобы сообщить об этом DTC.

Возможные источники

  • Перемежающаяся ошибка с CAN
AO1 ДИАГНОСТИКА ПЕРЕМЕЩАЮЩЕЙСЯ НЕИСПРАВНОСТИ

ПРИМЕЧАНИЕ: Модуль не смог установить связь в сети в определенный момент времени. В настоящее время неисправность отсутствует, так как модуль пришлось связаться с диагностическим сканером, чтобы сообщить об этом Диагностический код неисправности (DTC).

  • Зажигание включено.
  • Используя диагностический сканер, удалите диагностические коды неисправностей (DTC) для рассматриваемого модуля.
  • Подождите не менее 10 секунд.
  • С помощью диагностического сканера выполните самопроверку соответствующего модуля.
  • Проверьте целостность разъемов и проводки CAN.

Код неисправности все еще присутствует?
Да ДИАГНОСТИРОВАТЬ рассматриваемую CAN.
СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).
Нет В настоящее время система работает корректно. ПРОВЕРЬТЕ целостность разъемов и проводки соответствующей шины CAN.

PINPOINT TEST AP: ПОЛУЧЕНЫ НЕДЕЙСТВИТЕЛЬНЫЕ ДАННЫЕ

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ОВКВ U0401:00 От ECM/PCM получены неверные данные A: нет информации о подтипе Устанавливается, когда модуль управления HVAC получает недопустимые сетевые данные от PCM.
ОВКВ U0401:82 Неверные данные, полученные от ECM/PCM A: Активен/Счетчик последовательности неверен/Не обновлен Устанавливается, когда модуль управления HVAC получает недопустимые сетевые данные от PCM.
ОВКВ U0422:68 От блока управления кузовным оборудованием получены неверные данные: информация о событии Устанавливается, когда модуль управления HVAC получает недопустимые сетевые данные от BCM.
ОВКВ U0422:81 От модуля управления кузовным оборудованием получены неверные данные: получены неверные серийные данные Устанавливается, когда модуль управления HVAC получает недопустимые сетевые данные от BCM.
ОВКВ U0452:82 Неверные данные, полученные от модуля управления средствами защиты: активен/неверный счетчик последовательности/не обновлен Устанавливается, когда модуль управления HVAC получает недопустимые сетевые данные от RCM.
ОВКВ U0466:68 Получены неверные данные от модуля управления HVAC — сзади: информация о событии Устанавливается, когда модуль управления HVAC получает недопустимые сетевые данные от RHVAC.

Возможные источники

  • Подозреваемый модуль
AP1 ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) ОТ МОДУЛЯ, ОТПРАВЛЯЮЩЕГО НЕДЕЙСТВИТЕЛЬНЫЕ ДАННЫЕ
  • Зажигание включено.
  • С помощью диагностического сканера выполните самопроверку соответствующего модуля, отправляющего неверные данные.

Присутствуют ли какие-либо диагностические коды неисправностей (DTC) от модуля, отправляющего неверные данные?
Да ПРОВЕРЬТЕ модуль, отправляющий неверные данные. ОБРАТИТЕСЬ к соответствующему разделу в Руководстве по ремонту.
Нет ДИАГНОСТИРОВАТЬ наличие наблюдаемого симптома. ОБРАЩАЙТЕСЬ к соответствующей таблице симптомов в этом разделе.

PINPOINT TEST AQ: ОШИБКА КОНФИГУРАЦИИ МОДУЛЯ

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ОВКВ U2024:51 Данные калибровки модуля управления: не запрограммировано Этот код неисправности устанавливается из-за неполных или неправильных процедур PMI.
ОВКВ U2100:00 Начальная конфигурация не завершена: нет информации о подтипе Этот код неисправности устанавливается из-за неполных или неправильных процедур PMI.

Возможные источники

  • Неполный или неверный PMI
AQ1 ВЫПОЛНИТЕ PMI (УСТАНОВКА ПРОГРАММИРУЕМОГО МОДУЛЯ) ДЛЯ ПОДОЗРЕВАЕМОГО МОДУЛЯ
  • Зажигание включено.
  • С помощью диагностического сканера выполните процедуру PMI для подозрительного модуля в соответствии с указаниями диагностического сканера.
  • С помощью диагностического сканера сотрите диагностические коды неисправностей (DTC) подозрительного модуля.
  • С помощью диагностического сканера выполните самопроверку подозрительного модуля.

Присутствует ли исходный код неисправности?
Да Для всех остальных модулей УСТАНОВИТЕ новый модуль в вопрос. ОБРАТИТЕСЬ к соответствующей процедуре снятия и установки в эта секция.
Нет Ремонт завершен.

PINPOINT TEST AR: ОТКАЗ ВНУТРЕННЕГО МОДУЛЯ

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ACCM B11EE: 41 Компрессор кондиционера: общая ошибка контрольной суммы Устанавливается, когда ACCM обнаруживает внутреннюю ошибку.
ACCM U3000:04 Модуль управления: внутренние сбои системы Устанавливается, когда ACCM обнаруживает внутреннюю ошибку.
ACCM U3000:42 Модуль управления: общий сбой памяти Устанавливается, когда ACCM обнаруживает внутреннюю ошибку.
ACCM U3000:49 Модуль управления: внутренняя электронная неисправность Устанавливается, когда ACCM обнаруживает внутреннюю ошибку.
ОВКВ U3000:41 Модуль управления: общая ошибка контрольной суммы Устанавливается, когда модуль управления HVAC обнаруживает внутреннюю неисправность.
ОВКВ U3000:49 Модуль управления: внутренняя электронная неисправность Устанавливается, когда модуль управления HVAC обнаруживает внутреннюю неисправность.
РВАК U3000:41 Модуль управления: общая ошибка контрольной суммы Устанавливается, когда RHVAC обнаруживает внутреннюю неисправность.
РВАК U3000:42 Модуль управления: общий сбой памяти Устанавливается, когда RHVAC обнаруживает внутреннюю неисправность.

Возможные источники

  • Подозреваемый модуль
AR1 УСТАНОВИТЬ НОВЫЙ ПОДОЗРИТЕЛЬНЫЙ МОДУЛЬ
  • Зажигание ВЫКЛ.
  • УСТАНОВИТЕ новый рассматриваемый модуль. СМ. соответствующую процедуру снятия и установки в группе 412.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ OASIS и следуйте инструкциям для применимых TSB, GSB, SSM или FSA.
Нет Ремонт завершен.

ТОЧНЫЙ ТЕСТ КАК: P2611:00, P2612:00, P2613:00 ЗАПОРНЫЙ КЛАПАН ХОЛОДИЛЬНОЙ БАТАРЕИ

Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 55.

Нормальная работа и неисправности

Запорный клапан охладителя аккумуляторной батареи СМ.: Дополнительный климат-контроль — Работа системы и описание компонентов (412-03 Дополнительный климат-контроль, описание и работа).

Чтобы подтвердить завершение ремонта, используйте диагностический сканер, удалите все диагностические коды неисправностей (DTC) и провести самотестирование SOBDMC. Самотестирование SOBDMC запрашивает срабатывание клапана климат-контроля.

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
БКМС P2611:00 Цепь управления/обрыв распределительного клапана хладагента кондиционера "A": нет информации о подтипе Тест не пройден, когда BCMC сообщает об обрыве цепи в линии управления запорным клапаном охладителя аккумуляторных батарей.
БКМС P2612:00 Цепь управления распределительного клапана хладагента кондиционера "A", низкий уровень сигнала: нет информации о подтипе Тест завершается неудачно, когда BCMC сообщает о коротком замыкании на массу в цепи управления запорным клапаном охладителя аккумуляторной батареи.
БКМС P2613:00 Высокий уровень сигнала в цепи управления распределительного клапана хладагента кондиционера "A": нет информации о подтипе Тест завершается неудачно, когда BCMC сообщает о коротком замыкании цепи управления запорным клапаном охладителя аккумуляторных батарей.
SOBDMC P2611:00 Цепь управления/обрыв распределительного клапана хладагента кондиционера "A": нет информации о подтипе Тест не пройден, когда BCMC сообщает об обрыве цепи в линии управления запорным клапаном охладителя аккумуляторных батарей.
SOBDMC P2612: 00 Цепь управления распределительного клапана хладагента кондиционера "A", низкий уровень сигнала: нет информации о подтипе Тест завершается неудачно, когда BCMC сообщает о коротком замыкании на массу в цепи управления запорным клапаном охладителя аккумуляторной батареи.
SOBDMC P2613:00 Высокий уровень сигнала в цепи управления распределительного клапана хладагента кондиционера "A": нет информации о подтипе Тест завершается неудачно, когда BCMC сообщает о коротком замыкании цепи управления запорным клапаном охладителя аккумуляторных батарей.

Возможные источники

  • Проводка, клеммы или разъемы
  • Запорный клапан охладителя аккумуляторной батареи
  • BCMC
УВЕДОМЛЕНИЕ: Используйте правильный(е) адаптер(ы) зонда при изготовлении измерения. Использование неправильного(ых) адаптера(ов) зонда может привести к повреждению разъем.
AS1 ПРОВЕРЬТЕ ЦЕПИ ЗАПОРНОГО КЛАПАНА ХОЛОДИЛЬНОЙ БАТАРЕИ НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Зажигание ВЫКЛ.
  • Отключить BCMC C1035B .
  • Отключить запорный клапан охладителя аккумуляторной батареи C1980 .
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1980-1 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ цепь. УДАЛИТЕ все диагностические коды неисправностей (DTC) и ВЫПОЛНИТЕ самопроверку SOBDMC.
Нет ПЕРЕЙТИ на AS2

AS2 ПРОВЕРЬТЕ ЦЕПИ ЗАПОРНОГО КЛАПАНА ХОЛОДИЛЬНОЙ БАТАРЕИ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА ЗЕМЛЮ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1980-2 Земля

Сопротивление больше 10000 Ом?
Да ПЕРЕЙТИ на AS3
Нет ОТРЕМОНТИРУЙТЕ цепь. УДАЛИТЕ все диагностические коды неисправностей (DTC) и ВЫПОЛНИТЕ самопроверку SOBDMC.

AS3 ПРОВЕРЬТЕ ЦЕПИ ЗАПОРНОГО КЛАПАНА ХОЛОДИЛЬНОЙ БАТАРЕИ НА ОБРЫВ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1980-1 C1035B-28
    C1980-2 Земля

Сопротивления меньше 3 Ом?
Да ПЕРЕЙТИ на AS4
Нет ОТРЕМОНТИРУЙТЕ поврежденные цепи. УДАЛИТЕ все диагностические коды неисправностей (DTC) и ВЫПОЛНИТЕ самопроверку SOBDMC.

AS4 ПРОВЕРЬТЕ ЦЕПИ ЗАПОРНОГО КЛАПАНА ХОЛОДИЛЬНОЙ БАТАРЕИ НА КОРОТКОЕ ЗАМЫКАНИЕ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1980-1 C1980-2

Сопротивление больше 10000 Ом?
Да УСТАНОВИТЕ новый охладитель охлаждающей жидкости высоковольтной батареи.
СМ.: Радиатор охлаждающей жидкости высоковольтной батареи (412-03, Дополнение к системе климат-контроля, снятие и установка).
УДАЛИТЕ все диагностические коды неисправностей (DTC) и ВЫПОЛНИТЕ самопроверку SOBDMC. ПРОВЕРЬТЕ систему на предмет нормальной работы. Если проблема не устранена, ПЕРЕЙДИТЕ к AS5.
Нет ОТРЕМОНТИРУЙТЕ цепи. УДАЛИТЕ все диагностические коды неисправностей (DTC) и ВЫПОЛНИТЕ самопроверку SOBDMC.

AS5 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ BCMC (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА C) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите все электрические разъемы BCMC (если они не были отсоединены ранее).
  • Ремонт:
    • коррозия (установите новый разъем или клемму - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы или контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините все электрические разъемы BCMC. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новый BCMC.
СМ.: Блок управления кузовным оборудованием C (BCMC) (419-10 Многофункциональные электронные модули, Снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.

ТОЧНЫЙ ТЕСТ ПРИ: P2E62:00, P2E63:00, P2E64:00 ЗАПОРНЫЙ КЛАПАН СЕРДЕЧНИКА ЗАДНЕГО ОТОПИТЕЛЯ

Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 55.

Нормальная работа и неисправности

Запорный клапан радиатора заднего отопителя СМ.: Дополнительный климат-контроль — Работа системы и описание компонентов (412-03 Дополнительный климат-контроль, описание и работа).

Чтобы подтвердить завершение ремонта, используйте диагностический сканер, удалите все диагностические коды неисправностей (DTC) и провести самотестирование SOBDMC. Самотестирование SOBDMC запрашивает срабатывание клапана климат-контроля.

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
БКМС P2E62:00 Цепь управления/обрыв перепускного клапана охлаждающей жидкости двигателя "E": нет информации о подтипе BCMC сообщает об обрыве цепи управления запорным клапаном радиатора заднего отопителя. В заднюю климатическую зону может постоянно поступать теплый воздух.
БКМС P2E63:00 Цепь управления перепускным клапаном охлаждающей жидкости двигателя "E", низкий уровень сигнала: нет информации о подтипе BCMC сообщает о коротком замыкании на массу в цепи управления запорным клапаном радиатора заднего отопителя.
БКМС P2E64:00 Высокий уровень сигнала в цепи управления перепускным клапаном охлаждающей жидкости двигателя "E": нет информации о подтипе BCMC сообщает о коротком замыкании на цепь управления запорным клапаном радиатора заднего отопителя.
SOBDMC P2E62:00 Цепь управления/обрыв перепускного клапана охлаждающей жидкости двигателя "E": нет информации о подтипе BCMC сообщает об обрыве цепи управления запорным клапаном радиатора заднего отопителя схема. Сообщается, что запорный клапан радиатора заднего отопителя не был закрыт до СОБДМК.
SOBDMC P2E63:00 Цепь управления перепускным клапаном охлаждающей жидкости двигателя "E", низкий уровень сигнала: нет информации о подтипе BCMC сообщает о коротком замыкании на массу в блоке управления запорным клапаном радиатора заднего отопителя схема. Сообщается, что запорный клапан радиатора заднего отопителя не был закрыт до СОБДМК.
SOBDMC P2E64:00 Высокий уровень сигнала в цепи управления перепускным клапаном охлаждающей жидкости двигателя "E": нет информации о подтипе BCMC сообщает о коротком замыкании на цепь управления запорным клапаном радиатора заднего отопителя схема. Сообщается, что запорный клапан радиатора заднего отопителя не был закрыт до СОБДМК.

Возможные источники

  • Проводка, клеммы или разъемы
  • Запорный клапан радиатора заднего отопителя
  • BCMC
УВЕДОМЛЕНИЕ: Используйте правильный(е) адаптер(ы) зонда при изготовлении измерения. Использование неправильного(ых) адаптера(ов) зонда может привести к повреждению разъем.
AT1 ПРОВЕРЬТЕ ЦЕПИ ЗАПОРНОГО КЛАПАНА СЕРДЕЧНИКА ЗАДНЕГО ОБОГРЕВАТЕЛЯ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА НАПРЯЖЕНИЕ
  • Зажигание ВЫКЛ.
  • Отключить BCMC C1035C .
  • Отсоедините запорный клапан радиатора заднего отопителя C429. .
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C467-1 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ цепь. УДАЛИТЕ все диагностические коды неисправностей (DTC) и ВЫПОЛНИТЕ самопроверку SOBDMC.
Нет ПЕРЕЙТИ на АТ2

AT2 ПРОВЕРЬТЕ ЦЕПИ ЗАПОРНОГО КЛАПАНА ЗАДНЕГО ОТОПИТЕЛЯ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА МАССУ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C467-1 Земля

Сопротивление больше 10000 Ом?
Да ПЕРЕЙТИ на АТ3
Нет ОТРЕМОНТИРУЙТЕ цепь. УДАЛИТЕ все диагностические коды неисправностей (DTC) и ВЫПОЛНИТЕ самопроверку SOBDMC.

AT3 ПРОВЕРЬТЕ ЦЕПИ ЗАПОРНОГО КЛАПАНА СЕРДЕЧНИКА ЗАДНЕГО ОТОПИТЕЛЯ НА ОБРЫВ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C467-1 C1035C-27
    C467-2 Земля

Сопротивления меньше 3 Ом?
Да ПЕРЕЙТИ на АТ4
Нет ОТРЕМОНТИРУЙТЕ поврежденные цепи. УДАЛИТЕ все диагностические коды неисправностей (DTC) и ВЫПОЛНИТЕ самопроверку SOBDMC.

AT4 ПРОВЕРЬТЕ ЦЕПИ ЗАПОРНОГО КЛАПАНА СЕРДЕЧНИКА ЗАДНЕГО ОТОПИТЕЛЯ НА КОРОТКОЕ ЗАМЫКАНИЕ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C467-1 C467-2

Сопротивление больше 10000 Ом?
Да УСТАНОВИТЕ новый запорный клапан радиатора заднего отопителя. ССЫЛАТЬСЯ соответствующей процедуре в группе 412-03. УДАЛИТЬ всю диагностику Коды неисправностей (DTC) и ВЫПОЛНИТЕ самодиагностику SOBDMC. ПРОВЕРЬТЕ систему на предмет нормальной работы. Если проблема не устранена, ПЕРЕЙДИТЕ к AT5.
Нет ОТРЕМОНТИРУЙТЕ цепи. УДАЛИТЕ все диагностические коды неисправностей (DTC) и ВЫПОЛНИТЕ самопроверку SOBDMC.

AT5 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ BCMC (БЛОК УПРАВЛЕНИЯ КУЗОВА C) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите все электрические разъемы BCMC (если они не были отсоединены ранее).
  • Ремонт:
    • коррозия (установите новый разъем или клемму - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы или контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините все электрические разъемы BCMC. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новый BCMC.
СМ.: Блок управления кузовным оборудованием C (BCMC) (419-10 Многофункциональные электронные модули, Снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.

ТОЧНЫЙ ТЕСТ AU: B3A01:00, B3A02:00, B3A03:00 ЗАПОРНЫЙ КЛАПАН ЗАДНЕГО ИСПАРИТЕЛЯ

Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 55.

Нормальная работа и неисправности

Запорный клапан заднего испарителя СМ.: Дополнительный климат-контроль — Работа системы и описание компонентов (412-03 Дополнительный климат-контроль, описание и работа).

Чтобы подтвердить завершение ремонта, используйте диагностический сканер, удалите все диагностические коды неисправностей (DTC) и провести самотестирование SOBDMC. Самотестирование SOBDMC запрашивает срабатывание клапана климат-контроля.

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
БКМС B3A01:00 Цепь управления привода клапана распределения хладагента кондиционера "C" / обрыв: нет информации о подтипе Проверка не пройдена, когда BCMC сообщает об обрыве цепи управления запорным клапаном заднего испарителя.
БКМС B3A02:00 Цепь управления привода распределительного клапана хладагента кондиционера "C", низкий уровень сигнала: нет информации о подтипе Проверка не пройдена, когда BCMC сообщает о коротком замыкании на массу в цепи управления запорным клапаном заднего испарителя.
БКМС B3A03:00 Цепь управления привода распределительного клапана хладагента кондиционера "C": высокий уровень сигнала: нет информации о подтипе Тест не пройден, когда BCMC сообщает о коротком замыкании на цепь управления запорным клапаном заднего испарителя.

Возможные источники

  • Проводка, клеммы или разъемы
  • Запорный клапан заднего испарителя
  • BCMC
УВЕДОМЛЕНИЕ: Используйте правильный(е) адаптер(ы) зонда при изготовлении измерения. Использование неправильного(ых) адаптера(ов) зонда может привести к повреждению разъем.
AU1 ПРОВЕРЬТЕ ЦЕПИ ЗАПОРНОГО КЛАПАНА ЗАДНЕГО ИСПАРИТЕЛЯ НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Зажигание ВЫКЛ.
  • Отключить BCMC C1035C .
  • Отсоедините запорный клапан заднего испарителя C467. .
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C467-1 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ цепь. УДАЛИТЕ все диагностические коды неисправностей (DTC) и ВЫПОЛНИТЕ самопроверку SOBDMC.
Нет ПЕРЕЙТИ в AU2

AU2 ПРОВЕРЬТЕ ЦЕПИ ЗАПОРНОГО КЛАПАНА ЗАДНЕГО ИСПАРИТЕЛЯ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C467-1 Земля

Сопротивление больше 10000 Ом?
Да ПЕРЕЙТИ в AU3
Нет ОТРЕМОНТИРУЙТЕ цепь. УДАЛИТЕ все диагностические коды неисправностей (DTC) и ВЫПОЛНИТЕ самопроверку SOBDMC.

AU3 ПРОВЕРЬТЕ ЦЕПИ ЗАПОРНОГО КЛАПАНА ЗАДНЕГО ИСПАРИТЕЛЯ НА ОБРЫВ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C467-1 C1035C-27
    C467-2 Земля

Сопротивления меньше 3 Ом?
Да ПЕРЕЙТИ в AU4
Нет ОТРЕМОНТИРУЙТЕ поврежденные цепи. УДАЛИТЕ все диагностические коды неисправностей (DTC) и ВЫПОЛНИТЕ самопроверку SOBDMC.

AU4 ПРОВЕРЬТЕ ЦЕПИ ЗАПОРНОГО КЛАПАНА ЗАДНЕГО ИСПАРИТЕЛЯ НА КОРОТКОЕ ЗАМЫКАНИЕ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C467-1 C467-2

Сопротивление больше 10000 Ом?
Да УСТАНОВИТЕ новый запорный клапан заднего испарителя.
СМ.: Запорный клапан заднего испарителя (412-03, Дополнение к системе климат-контроля, снятие и установка).
УДАЛИТЕ все диагностические коды неисправностей (DTC) и ВЫПОЛНИТЕ самопроверку SOBDMC. ПРОВЕРЬТЕ систему на предмет нормальной работы. Если проблема все еще присутствует, ПЕРЕЙДИТЕ к AU5.
Нет ОТРЕМОНТИРУЙТЕ цепи. УДАЛИТЕ все диагностические коды неисправностей (DTC) и ВЫПОЛНИТЕ самопроверку SOBDMC.

AU5 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ BCMC (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА C) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите все электрические разъемы BCMC (если они не были отсоединены ранее).
  • Ремонт:
    • коррозия (установите новый разъем или клемму - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы или контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините все электрические разъемы BCMC. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новый BCMC.
СМ.: Блок управления кузовным оборудованием C (BCMC) (419-10 Многофункциональные электронные модули, Снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.

ТОЧНЫЙ ТЕСТ AV: P2183, P2184, P2185, P2186

Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 55.

Нормальная работа и неисправности

Датчик температуры охлаждающей жидкости отопителя салона (также известный как датчик 2 ECT), СМ.: Дополнительный климат-контроль — работа системы и описание компонентов (412-03 Дополнительный климат-контроль, описание и работа).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ПКМ P2183:00 Диапазон/характеристики цепи датчика температуры охлаждающей жидкости двигателя 2: нет информации о подтипе Этот DTC устанавливается, когда PCM обнаруживает, что напряжение в цепи датчика 2 ЕСТ выходит за допустимые пределы.
ПКМ P2184:00 Цепь датчика 2 температуры охлаждающей жидкости двигателя, низкий уровень сигнала: нет информации о подтипе Этот DTC устанавливается, когда PCM обнаруживает низкое напряжение в цепи датчика 2 ECT, что указывает на короткое замыкание на массу.
ПКМ P2185:00 Цепь датчика 2 температуры охлаждающей жидкости двигателя: высокий уровень сигнала: нет информации о подтипе Этот DTC устанавливается, когда PCM обнаруживает высокое напряжение в цепи датчика 2 ECT, что указывает на короткое замыкание на цепь напряжения.
ПКМ P2186:00 Цепь датчика 2 температуры охлаждающей жидкости двигателя Прерывистая/неустойчивая: нет информации о подтипе Этот DTC устанавливается, когда PCM обнаруживает неустойчивое напряжение в цепи датчика 2 ECT, что указывает на прерывистое соединение или короткое замыкание на массу или напряжение.

Возможные источники

  • Проводка, клеммы или разъемы
  • Датчик температуры охлаждающей жидкости отопителя салона (также известный как датчик 2 ЕСТ)
  • ПКМ
ПРЕДУПРЕЖДЕНИЕ: Во избежание риска поражения электрическим током всегда соблюдайте точно все предупреждения и сервисные инструкции, включая инструкции чтобы обесточить систему. Высоковольтная система потребляет около 300 вольт постоянного тока, подаваемого по высоковольтным кабелям к его компонентам и модули. Кабели и проводка высокого напряжения обозначены оранжевым цветом. лента жгута проводов или оранжевое покрытие провода. Все высоковольтные компоненты маркированы предупреждающими этикетками о высоком напряжении с символом высокого напряжения. Несоблюдение этих инструкций может привести к серьезным личным травмы или смерти.
УВЕДОМЛЕНИЕ: Используйте правильный(е) адаптер(ы) зонда при изготовлении измерения. Использование неправильного(ых) адаптера(ов) зонда может привести к повреждению разъем.
ПРИМЕЧАНИЕ: Перед выполнением этого точного теста убедитесь, что батарея заряжена не менее чем на 50 %. Для получения информации о зарядке см. раздел 414-03.
AV1 ПРОВЕРЬТЕ ПРОКЛАДКУ ШЛАНГА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

ПРИМЕЧАНИЕ: Прокладка шлангов охлаждающей жидкости имеет решающее значение для правильной работы системы обогрева салона.

  • Зажигание ВЫКЛ.
  • Проверьте прокладку шланга системы обогрева салона. Обратите особое внимание на прокладку шланга отводного клапана, а также на верхнюю и нижние порты переборки. Посмотреть схемы системы,
    СМ.: Дополнительный климат-контроль — работа системы и описание компонентов (412-03 Дополнительный климат-контроль, описание и работа).

Правильно ли проложены шланги охлаждающей жидкости?
Да УДАЛИТЬ все коды неисправности непрерывной диагностики памяти (CMDTC) из всех модулей. ТЕСТ системы для нормальной работы. (Для проверки системы отопителя охлаждающей жидкости кабины на предмет нормальной работы, переведите автомобиль в режим готовности к вождению, убедитесь, что функция EV Now включена. выбрано, а отопление, вентиляция и кондиционирование воздуха (HVAC) управление установлено на Auto, а температура в салоне установлена ​​на 80 ° F. Запустите системы в течение 5 минут и почувствуйте температуру воздуха на выходе воздуха регистры или вентиляционные отверстия.) Если проблема не устранена, ПЕРЕЙДИТЕ к AV2.
Нет ИСПРАВЬТЕ прокладку шланга охлаждающей жидкости.
СМ.: Дополнительный климат-контроль — работа системы и описание компонентов (412-03 Дополнительный климат-контроль, описание и работа).

AV2 ПРОВЕРЬТЕ ECT (ТЕМПЕРАТУРА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ) ЦЕПЬ ДАТЧИКА 2 НА ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Зажигание ВЫКЛ.
  • Отключить ПКМ C1551B .
  • Отключить Датчик ЕСТ 2 C1064 .
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1064-1 Земля
    C1064-2 Земля

Напряжение присутствует?
Да ОТРЕМОНТИРУЙТЕ неисправную цепь.
Нет ПЕРЕЙТИ на AV3

AV3 ПРОВЕРЬТЕ ECT (ТЕМПЕРАТУРА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ) ЦЕПЬ ДАТЧИКА 2 НА ЗАМЫКАНИЕ НА МАССУ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1064-1 Земля
    C1064-2 Земля

Сопротивления больше 10000 Ом?
Да ПЕРЕЙТИ на AV4
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

AV4 ПРОВЕРЬТЕ ECT (ТЕМПЕРАТУРА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ) ДАТЧИК 2 ЦЕПИ НА ОБРЫВ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1064-1 C1551B-25
    C1064-2 C1551B-28

Сопротивления меньше 3 Ом?
Да ПЕРЕЙТИ на AV5
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

AV5 ПРОВЕРЬТЕ ECT (ТЕМПЕРАТУРА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ) ДАТЧИК 2 ЦЕПИ НА КОРОТКОЕ ЗАМЫКАНИЕ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1064-1 C1064-2

Сопротивление больше 10000 Ом?
Да ПЕРЕЙТИ на AV6
Нет ОТРЕМОНТИРУЙТЕ цепи.

AV6 ПРОВЕРЬТЕ ECT (ТЕМПЕРАТУРА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ) ДАТЧИК 2 СОПРОТИВЛЕНИЕ
  • Мера:
    Положительный вывод Измерение/действие Отрицательный вывод
    C1064 контакт 1, сторона компонентов C1064 контакт 2, сторона компонентов
  • • Сравните измеренное сопротивление датчика 2 ЕСТ с приведенной ниже таблицей.
    Температура Сопротивление (кОм)
    130°С (266°Ф) 0,86 - 0,97
    120°С (248°Ф) 1,13 - 1,25
    110°С (230°Ф) 1,48 - 1,64
    100°С (212°Ф) 1,97 - 2,18
    90°С (194°Ф) 2,66 - 2,95
    80°С (176°Ф) 3,64 - 4,03
    70°С (158°Ф) 5.07 - 5.60
    60°С (140°Ф) 7,17 - 7,93
    50°С (122°Ф) 10.37 - 11.47
    40°С (104°Ф) 15.30 - 16.92
    30°С (86°Ф) 23.04 - 25.47
    20°С (68°F) 35.47 - 39.21
    10°С (50°Ф) 56.03 - 61.94
    0°С (32°F) 91,05 - 100,64
    -10°С (14°F) 152,29 - 168,33

Находится ли сопротивление в пределах указанных значений температуры?
Да ПЕРЕЙТИ на AV7
Нет УСТАНОВИТЕ новый ECT датчик 2. СМ. соответствующую процедуру в группе 412-03. ПРОВЕРЬТЕ система для нормальной работы. (Чтобы проверить нормальную работу системы отопителя охлаждающей жидкости салона, переведите автомобиль в режим готовности к вождению, убедитесь, что выбран режим EV Now и управление отоплением, вентиляцией и кондиционированием воздуха (HVAC) установлено на Auto, а температура в салоне установлена ​​на 80°F. Запустить систему на 5 минут и почувствуйте температуру воздуха в регистрах выпуска воздуха или вентиляционные отверстия.) Если проблема все еще присутствует, ПЕРЕЙДИТЕ к AV7.

AV7 ПРОВЕРКА ПРАВИЛЬНОЙ РАБОТЫ МОДУЛЯ УПРАВЛЕНИЯ ТРАНСМИССИИ (PCM)
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите разъемы PCM.
  • Ремонт:
    • коррозия (замените разъем или клеммы – очистите контакты модуля)
    • поврежденные или погнутые контакты – замените клеммы/контакты
    • выдвинутые штифты – при необходимости замените штифты
  • Подсоедините разъемы PCM. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и убедитесь, что проблема все еще присутствует.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей это беспокойство,
Нажмите здесь, чтобы получить доступ к управляемой процедуре (PCM). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

ТОЧНЫЙ ТЕСТ AW: КОНДИЦИОНЕР (КОНДИЦИОНЕР ВОЗДУХА) ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН КОМПРЕССОРА ВЫПУСК

Нормальная работа и неисправности

Давление нормального открытия предохранительного клапана кондиционера составляет 3447–4137 кПа (500–600 фунтов на кв. дюйм).

Возможные источники

  • Высокое давление в системе
  • Клапан сброса давления кондиционера
AW1 ПРОВЕРКА КОНДИЦИОНЕРА (КОНДИЦИОНЕРА ВОЗДУХА) ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН КОМПРЕССОРА
  • Запустить двигатель.
  • На элементах управления HVAC установите температуру на полный холод, выберите ПАНЕЛЬ и нажмите кнопку A/C (индикатор горит).
  • Используя соответствующий набор манометров коллектора, проверьте давление в системе высокого давления кондиционера.

Давление в системе на стороне высокого давления выше давления открытия предохранительного клапана кондиционера [3447–4137 кПа (500–600 фунтов на кв. дюйм)]?
Да ОТРЕМОНТИРУЙТЕ систему кондиционирования на предмет засорения. ОБРАЩАЙТЕСЬ к соответствующей общей процедуре испытаний системы хладагента в группе 412-00.
Нет УСТАНОВИТЕ новый компрессор кондиционера. СМ. соответствующую процедуру в группе 412-00.

ТОЧНЫЙ ИСПЫТАТЕЛЬ AX: P26BE, P26BF ПЕРЕПУСКНОЙ КЛАПАН ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ОТОПИТЕЛЯ КАБИНЫ

Информацию о схемах и разъемах см. в ячейке 23 электрических схем.

Нормальная работа и неисправности

Перепускной клапан охлаждающей жидкости отопителя кабины СМ.: Дополнительный климат-контроль — работа системы и описание компонентов (412-03 Дополнительный климат-контроль, описание и работа).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ПКМ P26BE:00 Цепь управления перепускным клапаном охлаждающей жидкости двигателя "D", низкий уровень сигнала: нет информации о подтипе Проверка не пройдена, когда BCMC сообщает об обрыве цепи управления запорным клапаном заднего испарителя.
ПКМ P26BF:00 Высокий уровень сигнала в цепи управления перепускным клапаном охлаждающей жидкости двигателя "D": нет информации о подтипе Проверка не пройдена, когда BCMC сообщает о коротком замыкании на массу в цепи управления запорным клапаном заднего испарителя.

Возможные источники

  • Проводка, клеммы или разъемы
  • Перепускной клапан охлаждающей жидкости отопителя кабины
  • ПКМ
УВЕДОМЛЕНИЕ: Используйте правильный(е) адаптер(ы) зонда при изготовлении измерения. Использование неправильного(ых) адаптера(ов) зонда может привести к повреждению разъем.
AX1 ПРОВЕРЬТЕ ЦЕПИ ПЕРЕВОДНОГО КЛАПАНА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ОБОГРЕВАТЕЛЯ КАБИНЫ НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Зажигание ВЫКЛ.
  • Отключить Предохранитель BCMC 14 (15А).
  • Отсоедините перепускной клапан охлаждающей жидкости отопителя кабины C1913. .
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1913-3 Земля
    C1913-4 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ цепь.
Нет ПЕРЕЙТИ в AX2

AX2 ПРОВЕРЬТЕ ЦЕПИ ПЕРЕВОДНОГО КЛАПАНА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ОБОГРЕВАТЕЛЯ КАБИНЫ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1913-3 Земля
    C1913-4 Земля

Сопротивление больше 10000 Ом?
Да ПЕРЕЙТИ к AX3
Нет ОТРЕМОНТИРУЙТЕ цепь.

AX3 ПРОВЕРЬТЕ ЦЕПИ ПЕРЕВОДНОГО КЛАПАНА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ОБОГРЕВАТЕЛЯ КАБИНЫ НА ОБРЫВ
  • Отключить BCMC C1035B .
  • Отключить ПКМ C1551T .
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1913-1 Земля
    C1913-3 C1551T-73
    C1913-4 C1035B-44

Сопротивления меньше 3 Ом?
Да УСТАНОВИТЕ новый перепускной клапан охлаждающей жидкости отопителя салона.
СМ.: Перепускной клапан охлаждающей жидкости обогревателя салона (412-03, Дополнение к климат-контролю, снятие и установка).
ПРОВЕРЬТЕ систему на предмет нормальной работы. Если проблема все еще присутствует, ПЕРЕЙДИТЕ к AX4.
Нет ОТРЕМОНТИРУЙТЕ поврежденные цепи.

AX4 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ PCM (МОДУЛЬ УПРАВЛЕНИЯ ТРАНСМИССИИ) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите все электрические разъемы PCM (если они не были отсоединены ранее).
  • Ремонт:
    • коррозия (установите новый разъем или клемму - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы или контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините все электрические разъемы PCM. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей это беспокойство,
Нажмите здесь, чтобы получить доступ к управляемой процедуре (PCM). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или штырем.

ТОЧНЫЙ ТЕСТ AY: НЕДОСТАТОЧНОЕ ОХЛАЖДЕНИЕ КОНДИЦИОНЕРА ВОЗДУХА (A/C)

Возможные источники

  • Неправильная заправка хладагента в систему кондиционирования
  • Активатор дверцы температуры
AY1 ПРОВЕРЬТЕ СИСТЕМУ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА НА ПРАВИЛЬНУЮ ЗАПРАВКУ

ПРИМЕЧАНИЕ: Правильная диагностика системы кондиционирования воздуха (A/C) на компрессор автомобиля зависит от правильной заправки системы хладагентом и протестированы при температуре окружающей среды выше 21,1°C (70°F).

  • ВЫПОЛНИТЕ проверку системы хладагента. СМ. соответствующую общую процедуру в группе 412-00.

Прошла ли система испытания системы хладагента?
Да ПРОВЕДИТЕ ДИАГНОСТИКУ, если привод температурной дверцы не работает должным образом. ПЕРЕЙТИ к пинпойнт-тесту G ПЕРЕЙТИ к точному тесту H
Нет УСТРАНИТЕ неисправность, указанную в таблице испытаний системы хладагента.

ТОЧНЫЙ ТЕСТ AZ: СНИЖЕНИЕ ПОТОКА ВОЗДУХА НА ВЫХОДЕ

Возможные источники

  • Забит салонный фильтр
  • Неправильная заправка хладагента в систему кондиционирования
  • Двигатель вентилятора
ПРИМЕЧАНИЕ: Перед выполнением следующего теста диагностируйте все Модуль управления отоплением, вентиляцией и кондиционированием воздуха (HVAC) и Диагностические коды неисправностей (DTC) модуля управления силовым агрегатом (PCM).
AZ1 ПРОВЕРЬТЕ ВОЗДУШНЫЙ ФИЛЬТР САЛОНА
  • Зажигание ВЫКЛ.
  • Осмотрите воздушный фильтр салона на предмет возможного засорения или влажный. См. соответствующую процедуру в группе 412-00.

Салонный фильтр не забит?
Да ЗАМЕНИТЕ или ОТРЕМОНТИРУЙТЕ при необходимости.
Нет ПЕРЕЙТИ в AZ2

AZ2 ПРОВЕРЬТЕ РАБОТУ ДВИГАТЕЛЯ ВЕНТИЛЯТОРА
  • Зажигание включено.
  • Используя элементы управления HVAC, выберите режим панели, установите среднюю температуру.
  • Включите двигатель вентилятора на всех скоростях.
  • Выключите двигатель вентилятора.

Двигатель вентилятора работает нормально?
Да ПЕРЕЙТИ в AZ3
Нет ПРОВЕРЬТЕ двигатель вентилятора. ПЕРЕЙТИ к точечному тесту P

AZ3 ПРОВЕРЬТЕ СИСТЕМУ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА НА ПРАВИЛЬНУЮ ЗАПРАВКУ

ПРИМЕЧАНИЕ: Правильная диагностика системы кондиционирования воздуха (A/C) на компрессор автомобиля зависит от правильной заправки системы хладагентом и протестированы при температуре окружающей среды выше 21,1°C (70°F).

  • ВЫПОЛНИТЕ проверку системы хладагента. СМ. соответствующую общую процедуру в группе 412-00.

Прошла ли система испытания системы хладагента?
Да В настоящее время система работает корректно.
Нет УСТРАНИТЕ неисправность, указанную в таблице испытаний системы хладагента.

ТОЧНЫЙ ТЕСТ БА: Кондиционер (КОНДИЦИОНЕР ВОЗДУХА) СИСТЕМА NVH (ШУМ, ВИБРАЦИЯ И РЕЗКОСТЬ)

ПРИМЕЧАНИЕ: Правильная диагностика системы кондиционирования воздуха (A/C) на компрессор автомобиля зависит от правильной заправки системы хладагентом и протестированы при температуре окружающей среды выше 21,1°C (70°F).

Нормальная работа и неисправности

ПРОВЕРЬТЕ систему кондиционирования на наличие утечек. СМ. соответствующие Общие процедуры в группе 412-00.

Некоторые звуки являются нормальными при работе системы кондиционирования. Если заправка хладагентом соответствует норме, сравните ее с аналогичным автомобилем.

Возможные источники

  • Низкая заправка хладагентом
  • Воздушный зазор муфты компрессора кондиционера не соответствует спецификации
  • Изношен подшипник шкива компрессора кондиционера
  • Изношен подшипник компрессора кондиционера
  • Линии или шланги кондиционера, соприкасающиеся с рамой или другими компонентами
Действия по диагностике для этого признака или кода неисправности не предусмотрены. СМ.: Методы диагностики (100-00 Общая информация, описание и работа).

Описание и работа - Система климат-контроля - Работа системы и описание компонентов

Работа системы Схема системы Элемент Описание 1 Гибридный 2 FDIM 3 Микрофон 4 АПИМ 5 GWM 6 Реле муфты кондиционера 7 Датчик солнечной нагрузки 8 ФК..

Общие процедуры — Регулировка воздушного зазора муфты кондиционера (A/C) — Автомобили с: хладагентом R134A/R1234YF

Активация ПРИМЕЧАНИЕ: Компрессор с пружинной резиновой муфтой показан другим подобным. Проверьте воздушный зазор муфты кондиционера в 3 равноотстоящих местах между диском муфты и шкивом муфты кондиционера...

Дополнительная информация:

Руководство по техническому обслуживанию Ford Explorer 2020-2023: Снятие и установка — переключатель управления замком передней двери


Удаление ПРИМЕЧАНИЕ: Показана левая (левая) сторона, правая (правая) сторона аналогична. Снимите панель обшивки передней двери. См.: Панель обивки передней двери (501-05 Внутренняя отделка и декоративные элементы, Снятие и установка). Снимите выключатель управления замком передней двери...

Руководство по обслуживанию Ford Explorer 2020-2023: Диагностика и тестирование - сцепление B


Таблица симптомов В сцепление Для работы муфты B СМ.: Муфта B (307-01A Автоматическая коробка передач — 10-ступенчатая автоматическая коробка передач — 10R60, Описание и работа). В сцепление Состояние Возможные источники Действие Муфта B не применяется SSB механически застрял в выключенном состоянии УСТАНОВИТЕ новый соленоид...

Каталог запчастей к Ford Explorer
