Кабель управления

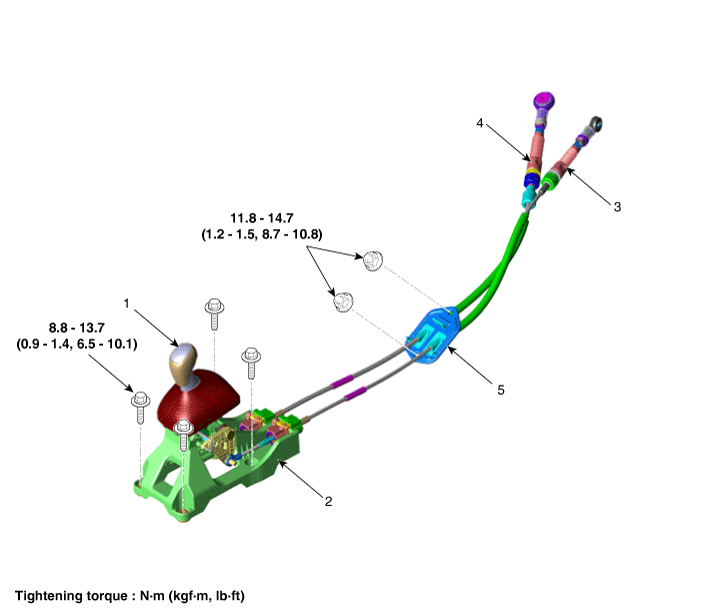

Компоненты и расположение компонентов

Компоненты

Процедуры ремонта

Удаление

1. 1

   Переместите рычаг переключения передач на 4-ю передачу.

2. 2

   Снимите воздушный фильтр в сборе и воздуховод.

   (См. Механическая система двигателя — «Воздушный фильтр»)

3. 3

   Снимите батарею и поддон для батареи.

   (См. Электрическая система двигателя — «Аккумулятор»)

4. 4

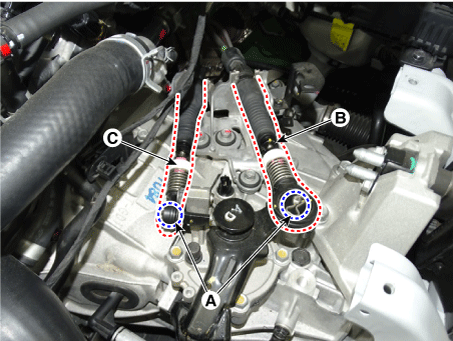

   Снимите трос управления с вала управления после удаления защелки булавки (А).

5. 5

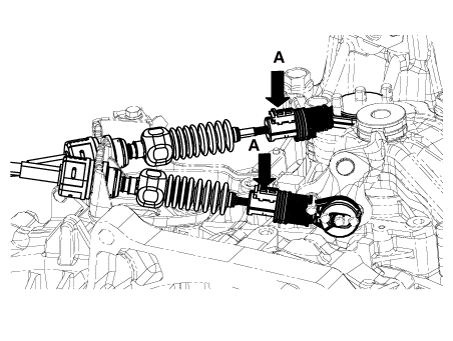

   Снимите трос переключения (B) и выберите трос (C).



6. 6

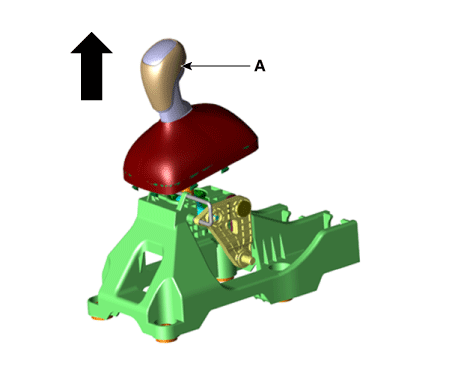

   Снимите ручку (А), потянув ее вверх после снятия. пыльники от верхней крышки консоли.



7. 7

   Снимите напольную консоль в сборе.

   (См. Кузов — «Узел напольной консоли»)

8. 8

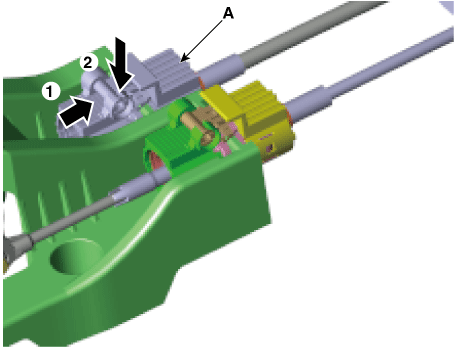

   Снимите кабель выбора.

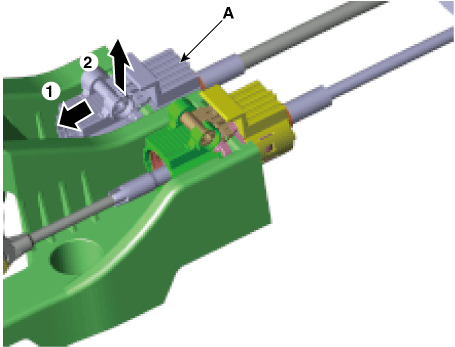

   1. Снимите стопорный штифт (А).



   2. Снимите трос выбора (А) с рычага переключения передач.



9. 9

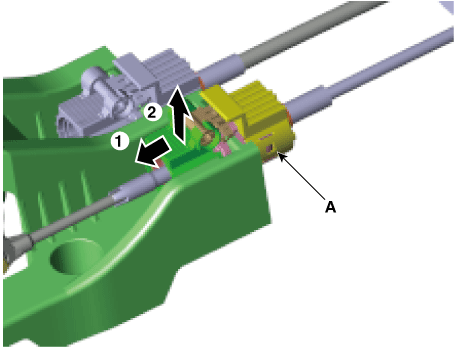

   Снимите трос переключения передач.

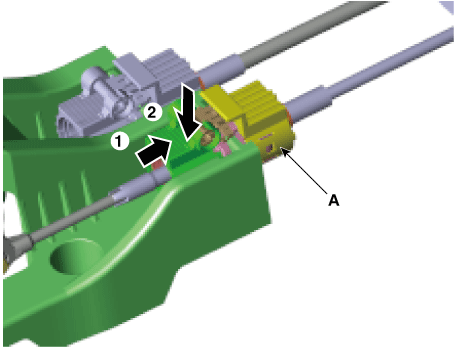

   1. Снимите стопорный штифт (А) в направлении, указанном стрелкой.



   2. Снимите трос переключения передач (А) с рычага переключения передач.



10. 10

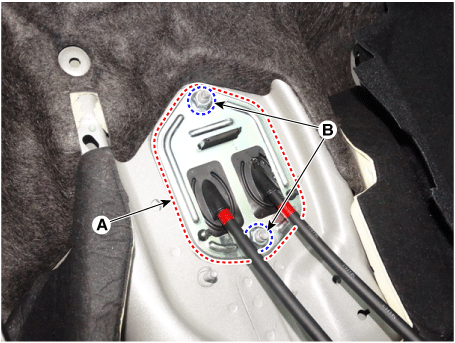

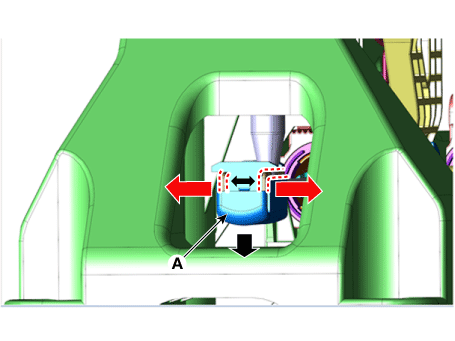

    Снимите фиксатор троса переключения передач (А) после ослабления гаек (В). Затем, снимите трос переключения передач, потянув его в сторону салона автомобиля.



Монтаж

1. 1

   Установите фиксатор троса переключения передач (А), затянув гайки (В).

   Момент затяжки : 11,8–14,7 Н·м



2. 2

   Установите выбранный кабель.

   1. Установите трос выбора (А) с рычага переключения передач.



   2. Установите трос выбора на штифт рычага, а затем вставьте стопорный штифт (А).



3. 3

   Установите трос переключения передач.

   1. Установите трос переключения передач (А) с рычага переключения передач.



   2. Установите конец троса переключения передач (А).

4. 4

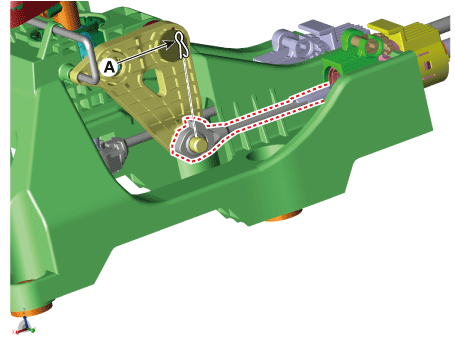

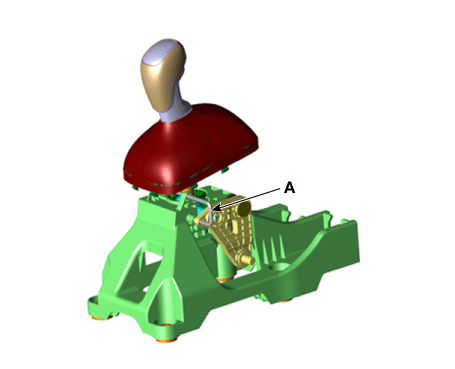

   Убедитесь, что рычаг переключения передач и вал управления находятся в положении «4-я». положение, а затем установите 4-й фиксирующий штифт (A).



5. 5

   Установите трос управления.

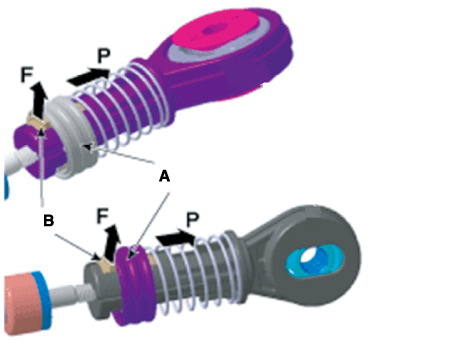

   1. Потянув держатель (А) в направлении «Р», потяните замок (B) в направлении «F».



   2. Нажмите на замок (A) после установки троса управления в блок управления. вал и кронштейн троса.

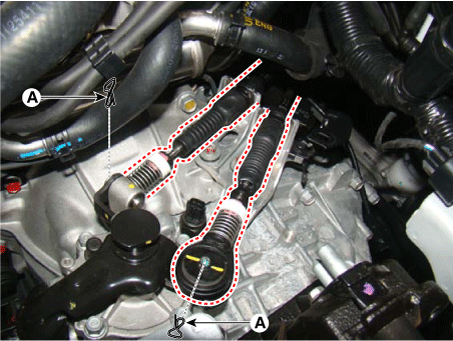

   3. Вставьте стопорные штифты (А).



6. 6

   Снимите 4-й фиксирующий штифт (А).



7. 7

   Проверьте правильность работы рычага вала управления при нажатии (1-я, 2-я, 3-я, 4-я, 5-я, 6-я, задняя передача).

8. 8

   Установите напольную консоль в сборе.

   (См. Кузов — «Узел напольной консоли»)

9. 9

   Установите батарею и поддон для батареи.

   (См. Электрическая система двигателя — «Аккумулятор»)

10. 10

    Установите воздушный фильтр в сборе и воздуховод.

    (См. Механическая система двигателя — «Воздушный фильтр»)
