Киа Kia Forte: электрическая система двигателя

Киа Kia Forte 2019-2023 (БД) Руководство по ремонту / Электрическая система двигателя

Сервисные данные

Система зажигания

Катушка зажигания

Элемент		Спецификация
Вторичная катушка [при 1000 об/мин двигателя]	Входное напряжение (В)	13,5
	Время задержки (мс)	3,94
	Искровой ток (мА)	старше 96 лет
	Продолжительность искры (мс)	Более 1,45
Приколоть		4

Свеча зажигания

Элемент	Спецификация
Тип	SILZKR8E8G
Зазор	0,7 - 0,8 мм (0,028–0,31 дюйма)

Конденсатор

Элемент	Спецификация
Емкость (мкФ)	0,47 [1 кГц]
Сопротивление изоляции (МОм)	1000 [500 В пост. тока/ 1 мин]

Система зарядки

Генератор

Элемент			Спецификация
Номинальное напряжение			13,5 В, 130 А
Скорость в использовании			1000–18 000 об/мин
Приколоть			3 (C, L, FR)
Тип шкива			Шкив ОАД
Регулятор напряжения			IC регулятор встроенного типа
Напряжение настройки регулятора (внутренний режим)			14,55 ± 0,3 В
Напряжение настройки регулятора (внешний режим)	С - Терминал	Частота (Гц)	115 - 500
		Напряжение (В)	Высокий: 3,3–3,7 Низкий: 1,3–1,7
		Тип сигнала	ШИМ
	FR - Терминал	Частота (Гц)	212 - 288
		Ток (мА)	2,7 - 7
		Тип сигнала	ШИМ

Батарея

▷CMF60L - DIN

Элемент	Спецификация
Емкость [20 ч / 5 ч] (Ач)	60/48
Холодный пусковой ток (А)	550 (САЕ) / 440 (EN)
Резервная емкость (мин.)	92
Удельный вес	1,27–1,29 [25°C(77°F)]
Напряжение (В)	12

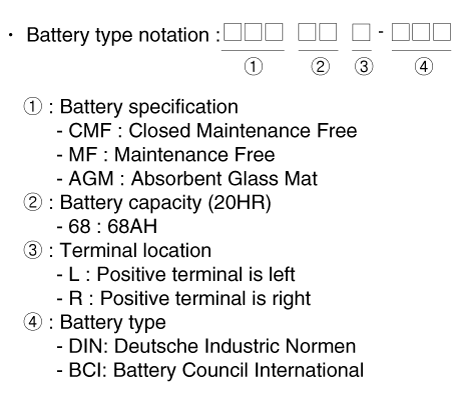

•	Описание типа модели

•	Ампер холодного пуска (CCA): Ампер холодного пуска - это рейтинг, используемый в аккумуляторной промышленности, чтобы определить способность батареи запускать двигатель при низких температурах.

–	Номинал — это количество ампер нового, полностью заряженного аккумулятора. может доставлять при температуре -18 ° C (-0,4 ° F) в течение 30 секунд, сохраняя при этом напряжение не менее 7,2 вольта для 12-вольтовой батареи.

–	Чем выше рейтинг CCA, тем больше стартовая мощность батарея.

•	РЕЗЕРВНАЯ МОЩНОСТЬ (RC): Резервная емкость - это аккумуляторная промышленность. рейтинг, определяющий способность аккумулятора питать транспортное средство с неработающий генератор или ремень вентилятора.

–	Рейтинг — это количество минут, в течение которых аккумулятор находится при температуре 26,7 °C (80 °F). можно разряжать током 25 ампер и поддерживать напряжение 10,5 вольт для 12 вольтовой батареи.

–	Чем выше рейтинг резерва, тем дольше может работать ваш автомобиль. Если ваш генератор или ремень вентилятора выйдет из строя.

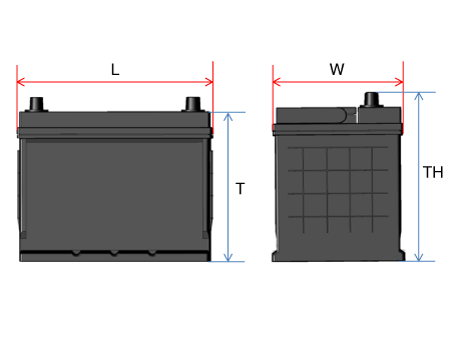

Тип БКИ

Емкость (5 часов / 20 часов)	Длина	Ширина	Высота	Общая высота
Емкость (5 часов / 20 часов)	Д (мм)	Ш (мм)	Хм)	ТН (мм)
28/35	188 - 192	126 - 130	198 - 202	218 - 222
32/40	194 - 198	133 - 137	199 - 203	223 - 227
36/45	203 - 207	173 - 177	200 - 204	221 - 225
44/55	213 - 217	173 - 177	198 - 202	218 - 222
48/60	228 - 232	173 - 177	200 - 204	221 - 225
54/68	258 - 262	173 - 177	198 - 202	220 - 224
56/70	258 - 262	173 - 177	198 - 202	223 - 227
64/80	274 - 278	170 - 174	198 - 202	221 - 225
70/88	349 - 353	172 - 176	186 - 200	183 - 187
72/90	300 - 304	170 - 174	200 - 204	221 - 225
76/95	294 - 298	172 - 176	198 - 202	220 - 224
80/100	326 - 330	170 - 174	203 - 207	225 - 229

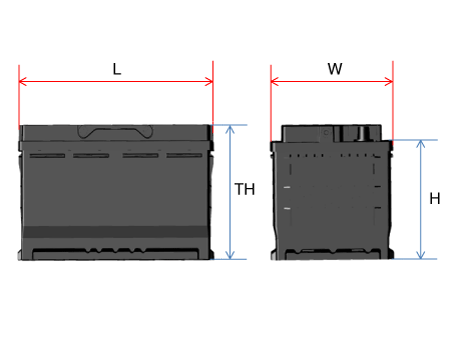

Тип DIN

Емкость (5 часов / 20 часов)	Длина	Ширина	Высота	Общая высота
Емкость (5 часов / 20 часов)	Д (мм)	Ш (мм)	Хм)	ТН (мм)
36/45	205 - 207	173 - 175	164 - 168	188 - 190
48/60	240 - 242	173 - 175	164 - 168	188 - 190
54/68	276 - 278	173 - 175	164 - 168	188 - 190
64/80	313 - 315	173 - 175	164 - 168	188 - 190
72/90	351 - 353	173 - 175	164 - 168	188 - 190
80/100	351 - 353	173 - 175	164 - 168	188 - 190
88/110	392 - 394	173 - 175	164 - 168	188 - 190

Тип AGM DIN

Емкость (5 часов / 20 часов)	Длина	Ширина	Высота	Общая высота
Емкость (5 часов / 20 часов)	Д (мм)	Ш (мм)	Хм)	ТН (мм)
40/50	205 - 207	173 - 175	164 - 168	188 - 190
48/60	227 - 229	173 - 175	164 - 168	188 - 190
56/70	276 - 278	173 - 175	164 - 168	188 - 190
64/80	312 - 314	173 - 175	164 - 168	188 - 190
72/90	351 - 353	173 - 175	164 - 168	188 - 190
84/105	392 - 394	173 - 175	164 - 168	188 - 190

Датчик батареи

Элемент	Спецификация
Номинальное напряжение (В)	12 - 14
Ток покоя (мкА)	Макс. 175
Приколоть	2 (Б+, ЛИН)

Стартовая система

Стартер

Элемент		Спецификация
Номинальное напряжение		12 В, 0,9 кВт
Количество зубьев шестерни		11
Производительность [Без нагрузки, 11,5 В]	Ампер	Макс. 60 А
	Скорость	Мин. 5500 об/мин

Момент затяжки

Моменты затяжки

Элемент	Н·м	кгс·м	фунт·фут
Болт крепления катушки зажигания	9,8 - 11,8	1,0 - 1,2	7,2 - 8,7
Свеча зажигания	14,7 - 24,5	1,5 - 2,5	10,9 - 18,1
Гайка крепления клеммы "B" генератора	9,8 - 11,8	1,0 - 1,2	7,2 - 8,7
Верхний болт крепления генератора	23,5 - 26,4	2,4 - 2,7	17,3 - 19,5
Нижний болт крепления генератора	29,4 - 41,2	3,0 - 4,2	21,7 - 30,4
Болт крепления кронштейна растяжки генератора	24,3 - 26,9	2,48 - 2,74	17,9 - 19,8
Затяжка клеммы (+) аккумулятора	7,8 - 9,8	0,8 - 1,0	5,2 - 8,7
Гайка затяжки клеммы (-) аккумуляторной батареи	3,9 - 5,9	0,4 - 0,6	2,9 - 4,3
Болт крепления кронштейна крепления аккумуляторной батареи	19,6 - 29,4	2,0 - 3,0	14,4 - 21,7
Болт крепления поддона аккумуляторной батареи	19,6 - 29,4	2,0 - 3,0	14,4 - 21,7
Болт крепления кабеля датчика аккумуляторной батареи (масса шасси)	10,8 - 13,7	1,1 - 1,4	8,0 - 10,1
Гайка крепления клеммы "В" соленоида стартера	9,8 - 11,8	1,0 - 1,2	7,2 - 8,7
Болт крепления стартера	49,0 - 63,7	5,0 - 6,5	36,2 - 47,0

Специальные сервисные инструменты

Название/номер инструмента	Иллюстрация	Описание
Ключ для снятия шкива генератора 09373-27000		Используется для снятия/установки шкива генератора
Рефлектор SCC 09964-C1100		Отражатель для юстировки радара SCC
Калибровочный луч 09964-C1200		Лазер для определения центра автомобиля.
Штатив 09964-C1300		Рефлектор SCC или вертикальная/горизонтальная опора лазера.
