Рычаг переключения передач

Компоненты и расположение компонентов

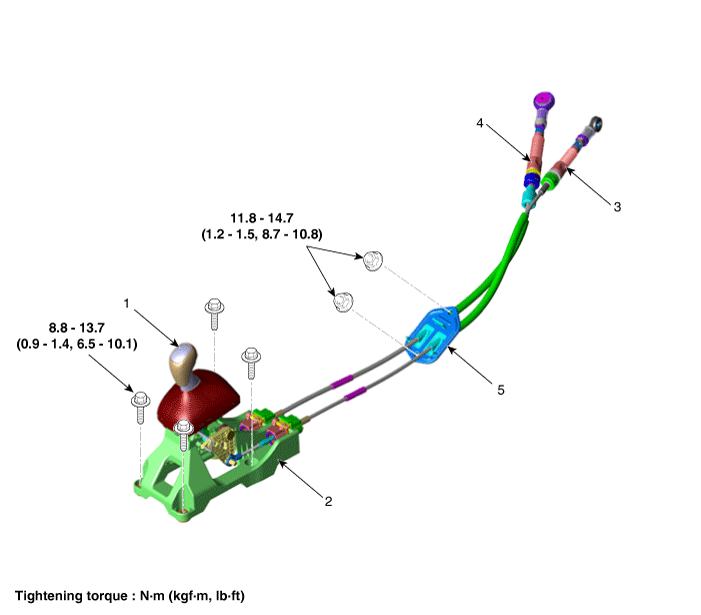

Компоненты

Процедуры ремонта

Удаление

1. 1

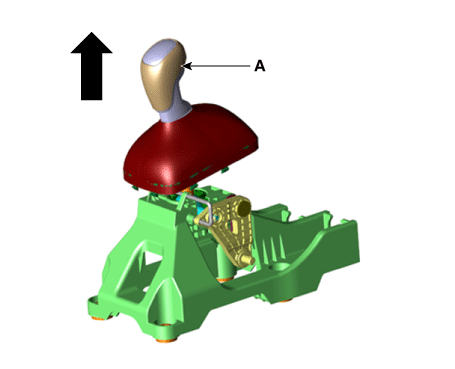

   Снимите ручку (А), потянув ее вверх после снятия. пыльники от верхней крышки консоли.



2. 2

   Снимите напольную консоль в сборе.

   (См. Кузов — «Узел напольной консоли»)

3. 3

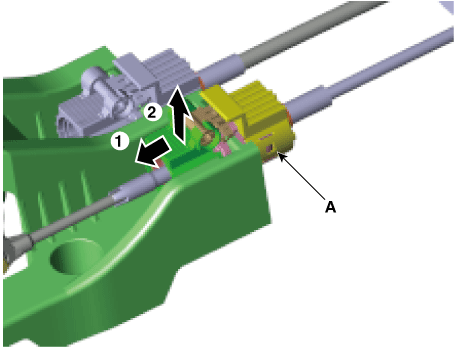

   Снимите кабель выбора.

   1. Снимите стопорный штифт (А).



   2. Снимите трос выбора (А) с рычага переключения передач.



4. 4

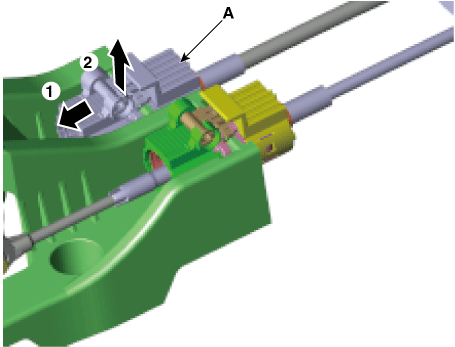

   Снимите трос переключения передач.

   1. Снимите стопорный штифт (А) в направлении, указанном стрелкой.



   2. Снимите трос переключения передач (А) с рычага переключения передач.



5. 5

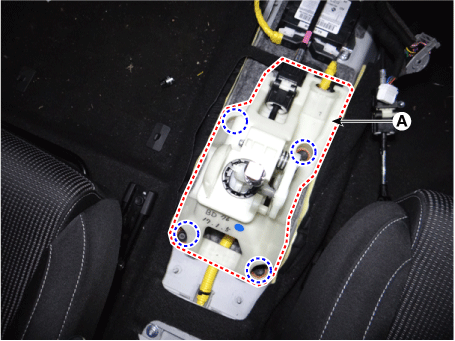

   Снимите узел рычага переключения передач (А) после ослабления крепежных болтов.

   Момент затяжки : 8,8–13,7 Н·м



Монтаж

1. Установите в порядке, обратном снятию.

осмотр

1. 1

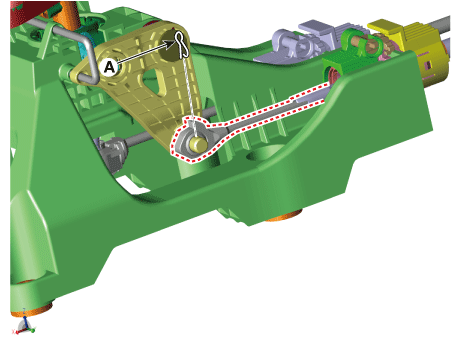

   Проверьте правильность работы рычага вала управления при нажатии (1-я, 2-я, 3-я, 4-я, 5-я, 6-я, задняя передача).

2. 2

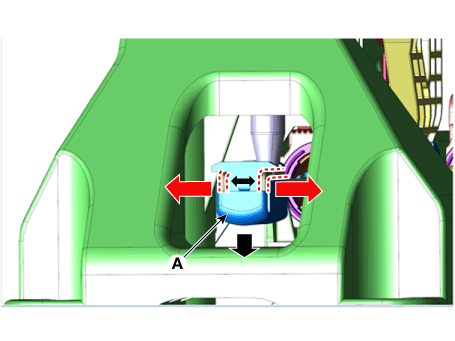

   Когда рычаг переключения передач находится в положении «R», убедитесь, что юбка находится в правильном положении. позиция.

3. 3

   Если шестерня кажется тугой, снова отрегулируйте длину троса управления.

   (См. Кабель управления — «Установка»)
