Дисковые тормоза и колодки

Процедуры ремонта

осмотр

Проверьте колодки на предмет чрезмерного износа, диски на биение и износ и суппорты на предмет износа. утечка жидкости.

Передний тормоз

Проверка толщины переднего тормозного диска

1. 1

   Проверьте тормозные колодки на предмет износа и выцветания.

2. 2

   Проверьте тормозной диск на наличие повреждений и трещин.

3. 3

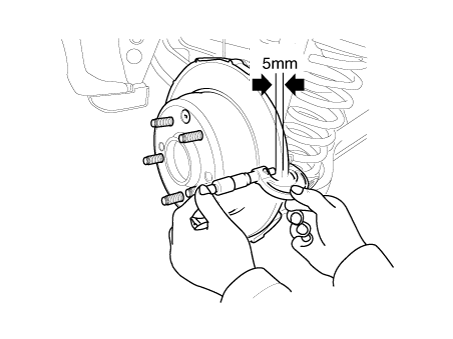

   Удалите всю ржавчину и загрязнения с поверхности и измерьте диск. толщиной не менее чем в 8 точках на одинаковом расстоянии (5 мм) от внешний круг тормозного диска.

   Толщина переднего тормозного диска

   Стандарт

   - 15 дюймов: 23,0 мм (0,9055 дюйма)

   - 16 дюймов: 25,0 мм (0,9843 дюйма)

   Лимит обслуживания

   - 15 дюймов: 21,0 мм (0,8268 дюйма)

   - 16 дюймов: 23,4 мм (0,9213 дюйма)

   Отклонение: Менее 0,005 мм (0,0002 дюйма)



4. 4

   Если износ превышает допустимый, замените левый и правый диски и колодки в сборе. транспортного средства.

Проверка передних тормозных колодок

1. 1

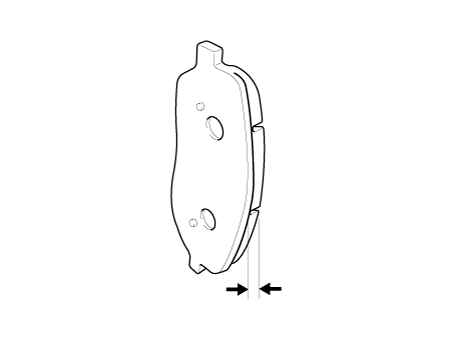

   Проверьте износ колодок. Измерьте толщину колодки и замените ее, если она меньше указанного значения.

   Толщина колодки

   Стандартное значение:

   - 15 дюймов: 11,0 мм (0,4331 дюйма)

   - 16 дюймов: 11,5 мм (0,4528 дюйма)

   Лимит обслуживания

   - 15 дюймов: 2,0 мм (0,0787 дюйма)

   - 16 дюймов: 2,0 мм (0,0787 дюйма)

2. 2

   Убедитесь, что смазка нанесена на скользящие контактные точки. Проверить на металл повреждение колодки и подложки.



Проверка биения переднего тормозного диска

1. 1

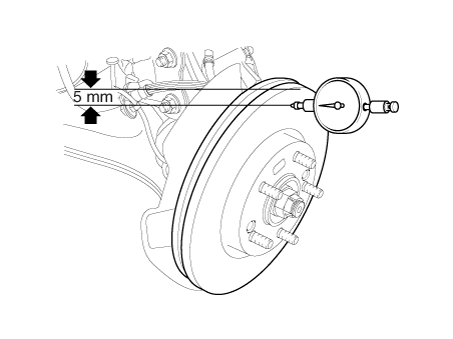

   Поместите циферблатный индикатор на расстоянии около 5 мм (0,2 дюйма) от внешней окружности. тормозного диска и измерьте биение диска.

   Биение тормозного диска Ограничение: 0,04 мм (0,00157 дюйма) или менее (новый)



2. 2

   Если биение тормозного диска превышает указанный предел, замените диск, а затем снова измерьте биение.

3. 3

   Если биение не превышает указанного предела, установите тормоз диск, повернув его на 180°, а затем снова проверьте биение тормозного диска.

4. 4

   Если биение невозможно исправить изменением положения тормоза диск, замените тормозной диск.

Задний тормоз

Проверка толщины заднего тормозного диска

1. 1

   Проверьте тормозные колодки на предмет износа и выцветания.

2. 2

   Проверьте тормозной диск на наличие повреждений и трещин.

3. 3

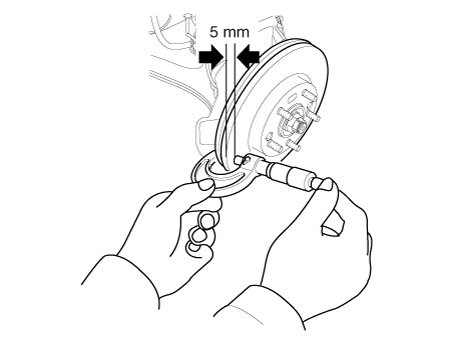

   Удалите всю ржавчину и загрязнения с поверхности и измерьте диск. толщина не менее чем в 8 точках на одинаковом расстоянии (5 мм) от внешний круг тормозного диска.

   Толщина тормозного диска

   -Стандарт: 10,0 мм (0,3937 дюйма)

   -Предел обслуживания: 8,4 мм (0,3307 дюйма)

   -Отклонение: менее 0,005 мм (0,0002 дюйма)



4. 4

   Если износ превышает допустимый, замените левый и правый диски и колодки в сборе. транспортного средства.

Проверка задних тормозных колодок

1. 1

   Проверьте износ колодок. Измерьте толщину колодки и замените ее, если она меньше указанного значения.

   Толщина колодки

   -Стандартное значение: 9,0 мм (0,3543 дюйма)

   -Предел обслуживания: 2,0 мм (0,0787 дюйма)

2. 2

   Убедитесь, что смазка нанесена на скользящие контактные точки. Проверить на металл повреждение колодки и подложки.

Проверка биения заднего тормозного диска

1. 1

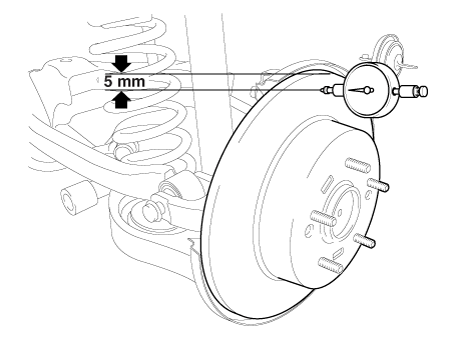

   Поместите циферблатный индикатор примерно в 5 мм (0,2 дюйма) от внешней окружности тормозной диск и измерьте биение диска.

   Биение тормозного диска -Предел: 0,03 мм (0,00118 дюйма) или менее (новый)



2. 2

   Если биение тормозного диска превышает допустимое значение, замените диск, а затем снова измерьте биение.

3. 3

   Если биение превышает предельную спецификацию, установите тормозной диск повернув его на 180°, а затем снова проверьте биение тормозного диска.

4. 4

   Если биение невозможно исправить изменением положения тормоза диск, замените тормозной диск.
