Kia Forte: система подвески / система контроля давления в шинах

Киа Kia Forte 2019-2023 (БД) Руководство по ремонту / Подвесная система / Система контроля давления в шинах

Компоненты и расположение компонентов

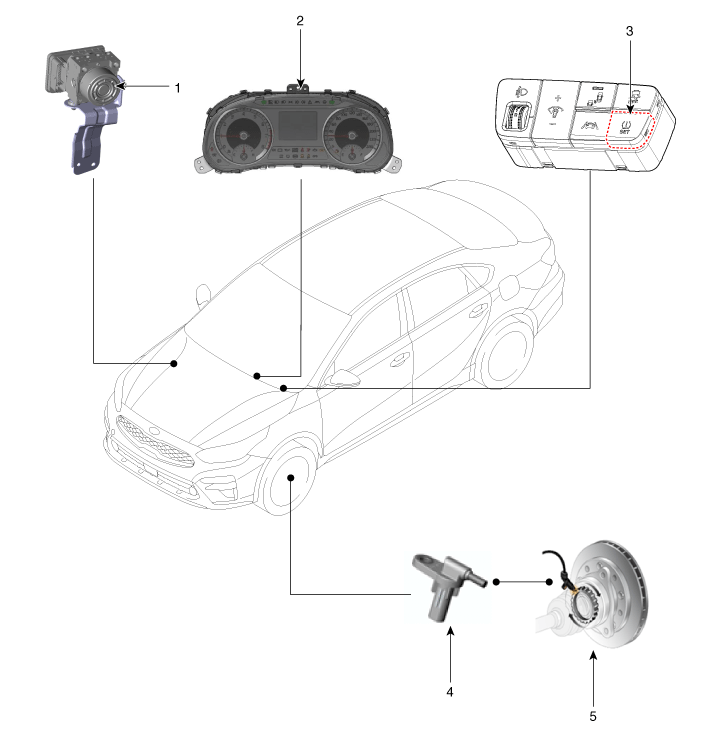

Компоненты

1. Модуль управления ESC
2. Кластер
3. Переключатель TPMS SET

4. Датчик скорости колеса
5. Тоновое колесо

Описание и работа

Описание

Система косвенного контроля давления в шинах (TPMS)

Используя сигнал скорости вращения колеса от ESC, система анализирует радиус поворота. шины и изменение жесткости шины для обнаружения потери давления.

Система TPMS определяет недостаточное давление путем расчета потери давления на основе заданного давление. Поэтому рекомендуемое давление должно быть повторно сохранено с помощью SET. кнопку после замены шин или регулировки давления.

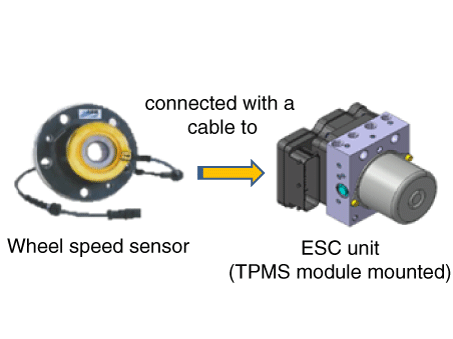

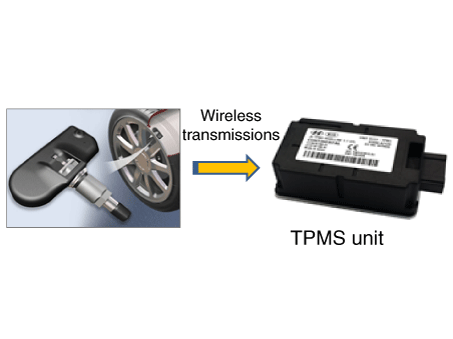

Различия между прямым и непрямым TPMS

Косвенный TPMS

Прямая TPMS

•	Радиус поворота шины и изменение жесткости шины рассчитывается косвенно.

•	Датчик давления воздуха в блоке устанавливать не нужно.

•	Рекомендуемое давление в шинах должно быть повторно сохранено после замены шину или регулировку давления воздуха (нажатием кнопки «SET»).

•	Давление внутри шины измеряется с помощью датчика, а затем по беспроводной связи передается на устройство.

•	Для быть установлен.

•	Плохая производительность может возникать из-за частотных шумов, так как прямое TPMS использует метод беспроводной передачи.

Контрольная лампа низкого давления в шинах

Состояние включения

•	• Когда давление в шинах ниже допустимого порога

Состояние выключения

•	Когда сигнальная лампа низкого давления в шинах загорается из-за быстрая утечка, сигнальная лампа гаснет, если шина накачана выше порога предупреждения.

Вмешательство в нормальную работу непрямой TPMS

Тип		Условия	Симптомы	Возможная причина
Условия вождения	Вождение на низкой скорости	Непрерывная езда со скоростью менее 25 км/ч	Предупреждение не выдано	Меньшая достоверность данных датчика скорости вращения колеса
	Вождение на высокой скорости	Непрерывная езда со скоростью более 120 км/ч	Низкая производительность	Характеристики шин
	Замедление/ускорение	Быстрое ускорение/торможение	Задержка предупреждения	Отсутствие эффективной информации
Состояние дороги		Крутой поворот или кривая дорога	Задержка предупреждения	Отсутствие эффективной информации
Состояние дорожного покрытия		Немощеное или скользкое дорожное покрытие	Задержка предупреждения	Отсутствие эффективной информации
Цепь противоскольжения		Цепи противоскольжения устанавливаются на шины автомобиля.	Предупреждение не выдано	Меньшая достоверность данных датчика скорости вращения колеса

Поиск неисправностей

Симптом

Возможная причина

Средство

Контрольная лампа низкого давления в шинах загорается при правильном давлении в шинах/Низком контрольная лампа давления в шинах не загорается при низком давлении

•	Кнопка SET не была нажата после замены шины или воздуха. регулировка давления.

1.	Проверьте давление воздуха.

Убедитесь, что процедура кодирования варианта колеса в дюймах была выполнена правильно. выполненный.

–	Если код не соответствует опциям автомобиля например размер колеса и т.д. повторить процедуру.

Проверьте рекомендуемый уровень давления в шинах, а затем нажмите кнопку УСТАНОВИТЬ.

–	Не нажимайте кнопку SET, не проверив уровень воздуха. давление.

–	Сигнальная лампа может не загораться при движении с установлены цепи противоскольжения или движение по грунтовым дорогам.

•	Кнопка SET была нажата с неправильным давлением.

–	Кнопка SET была нажата при низком давлении без наполнения шины до указанного давления (независимо от сигнальной лампы освещение).

–	Кнопка SET была нажата при чрезмерно или недостаточно накачанных шинах.

–	Кнопка SET была нажата со значительной разницей в давлении между шинами.

•	При движении с установленными цепями противоскольжения

•	При движении в основном по грунтовым/извилистым дорогам

Принципиальные диаграммы

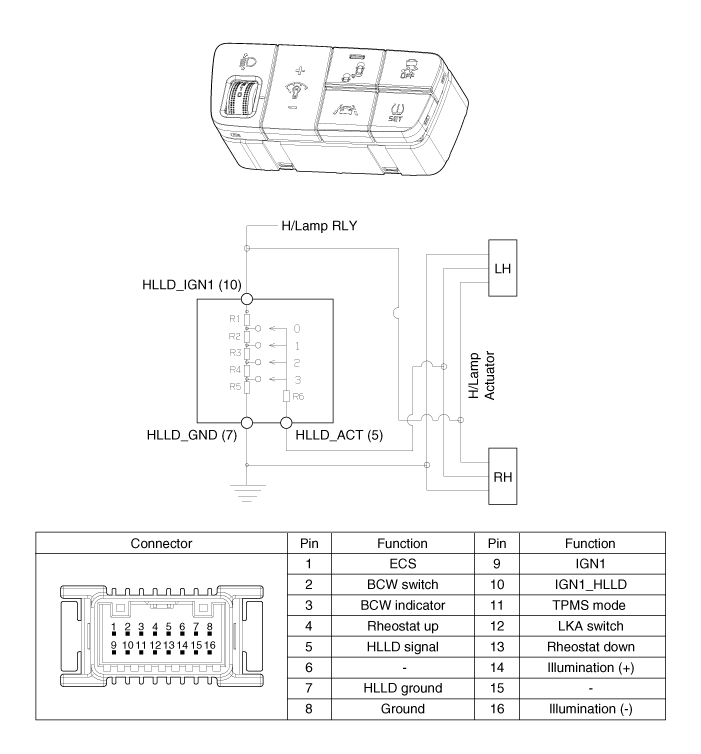

Принципиальная электрическая схема

Процедуры ремонта

Корректирование

Процедура косвенного сброса TPMS

1.	Отрегулируйте давление во всех 4 шинах до рекомендуемого давления воздуха.

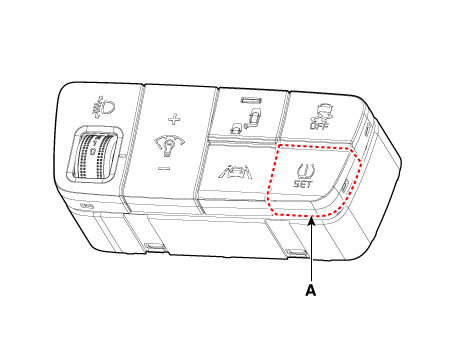

2.	Нажмите кнопку SET (A) более чем на 3 секунды, чтобы сохранить давление.

3.	Проверьте, мигает ли сигнальная лампа системы в течение 4 секунд. (выключить после мигания)

Выполните процедуру обучения через вождение.

•	Выполняйте процедуру обучения на ровной поверхности.

•	Требуется не менее 20 минут учебного времени.

Процедура диагностики с помощью диагностического прибора

Выполните косвенное кодирование вариантов TPMS с помощью диагностического прибора в случае Замена модуля ESC.

Снятие и установка

1.	Отсоедините отрицательную клемму аккумулятора.

2.	Снимите нижнюю панель аварийной подушки. (См. Кузов — «Нижняя панель аварийной площадки»)

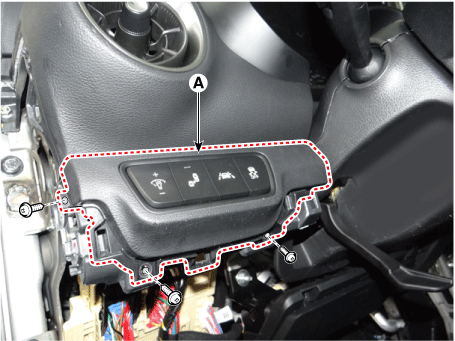

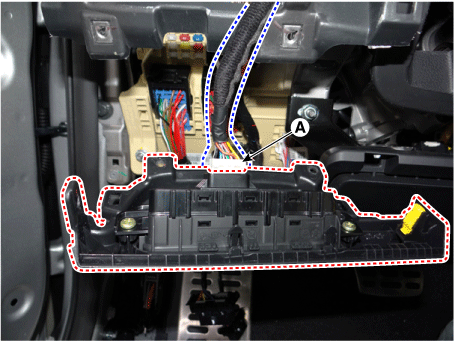

3.	Снимите панель переключателей боковой накладки (A) после ослабления крепления. винты.

4.	Отсоедините разъем выключателя боковой панели (А).

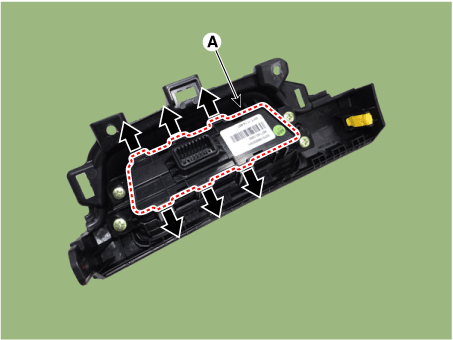

5.	Снимите узел переключателя боковой подушки безопасности (A) с боковой подушки безопасности. панель переключателей.

6.	Установите в порядке, обратном снятию.

осмотр

1.	Отсоедините разъем переключателя системы TPMS от переключателя боковой подушки безопасности.

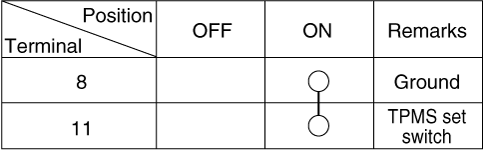

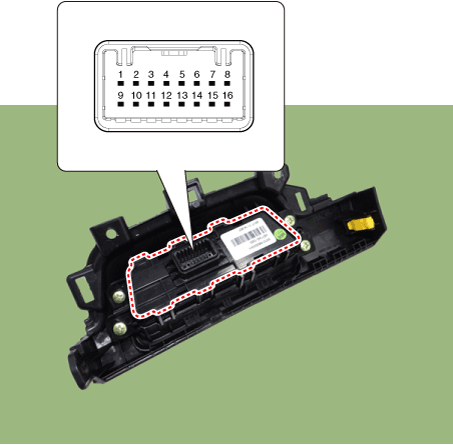

2.	Задействуйте переключатель установки TPMS, затем проверьте целостность цепи между клеммами. и разъем переключателя установки TPMS.

Колесо

Процедуры ремонта Последовательность затяжки гайки ступицы Затяните гайки ступицы следующим образом. Момент затяжки: 107,9–127,5 Н·м (11,0–13,0 кгс·м, 79,6–94,0 фунт·фут) ...

Рулевая система

Сервисные данные Сервисные данные Элемент Спецификация Тип Рулевое управление с электроприводом Рулевой механизм Тип ...
