Описание и работа

Описание

Каталитический нейтрализатор бензинового двигателя представляет собой трехкомпонентный катализатор. Он окисляется окись углерода и углеводороды (HC), и отделяет кислород от оксидов азота (NOx).

Каталитический нейтрализатор (ВСЦ)

Процедуры ремонта

Удаление

1.	Снимите кожух двигателя. (См. Механическая система двигателя — «Крышка двигателя»)

2.	Отсоедините отрицательную клемму аккумулятора.

3.	Снимите переднюю нижнюю крышку машинного отделения. (См. Механическая система двигателя — «Машинное отделение под крышкой»)

4.	Слейте охлаждающую жидкость. (См. Механическая система двигателя — «Охлаждающая жидкость»)

5.	Снимите шланг воздухозаборника. (См. Механическая система двигателя — «Воздушный фильтр»)

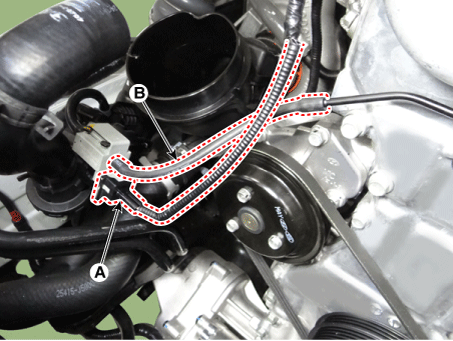

6.	Отсоедините разъем клапана рециркуляции (А) и вакуумный шланг. (Б).

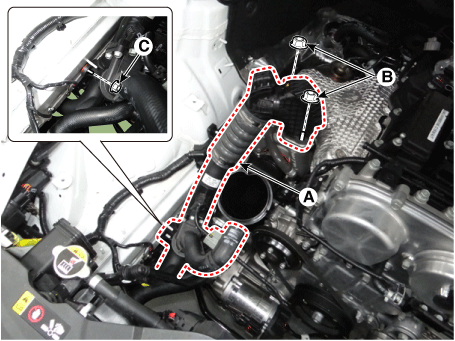

Снимите впускной шланг и трубку промежуточного охладителя в сборе (А).

Момент затяжки

Орехи (В):

14,7–19,6 Н·м (1,5–2,0 кгс·м, 10,8–14,5 фунт·фут)

Гайка (С):

14,7–19,6 Н·м (1,5–2,0 кгс·м, 10,8–14,5 фунт-фут)

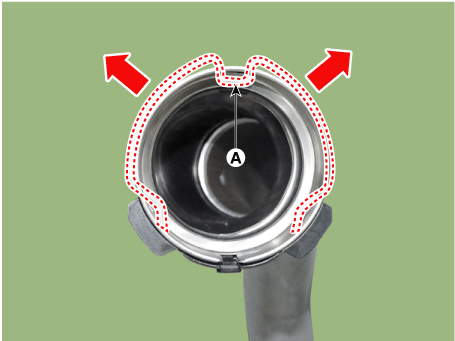

1)	При отсоединении впускного шланга интеркулера вытяните зажим быстроразъемного соединения (A) в направлении, указанном стрелкой как показано ниже.

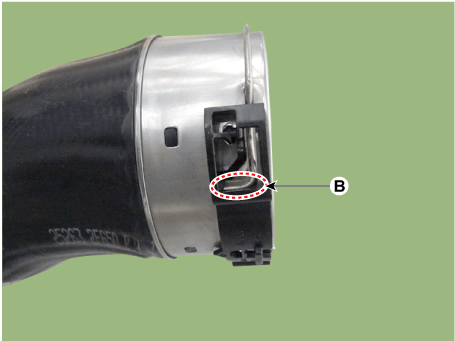

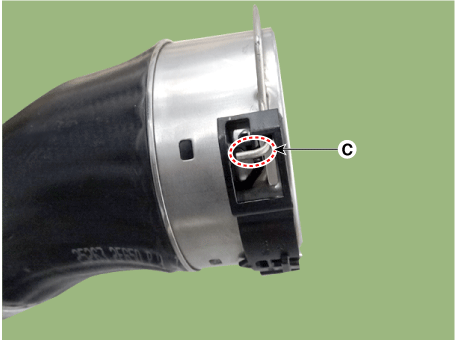

2)	Переместите зажим быстроразъемного соединения из положения (B) в положение (C), как показано ниже, и вытяните шланг быстрого соединения.

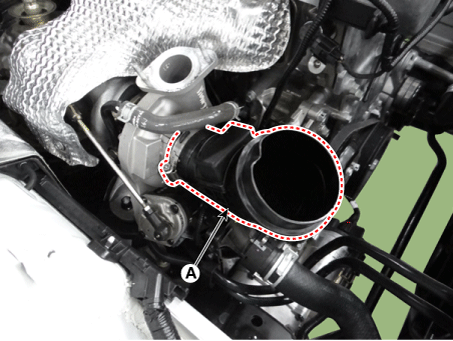

Снимите впускной шланг турбонагнетателя (А).

Момент затяжки :

4,9–6,9 Н·м (0,5–0,7 кгс·м, 3,6–5,1 фунт-фут. 43,4–60,8 фунт · дюйм)

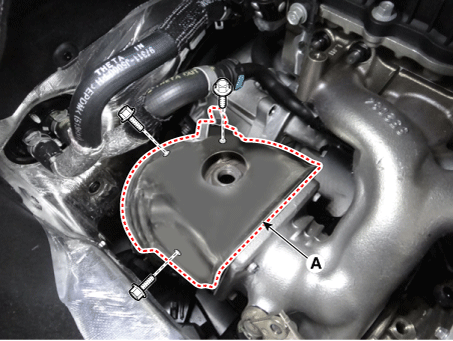

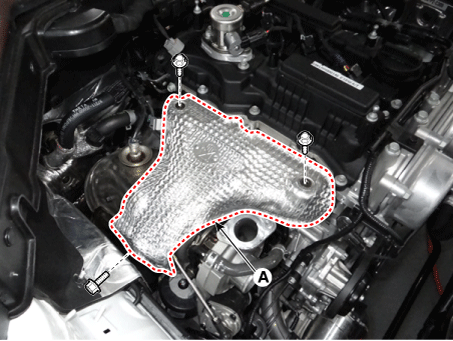

Снимите термозащитный кожух (А).

Момент затяжки :

7,8–11,8 Н·м (0,8–1,2 кгс·м, 5,8–8,7 фунт-фут)

10.	Снимите подогреваемый кислородный датчик. (См. Блок управления двигателем/топливная система — «Подогреваемый кислородный датчик (HO2S)»).

11.

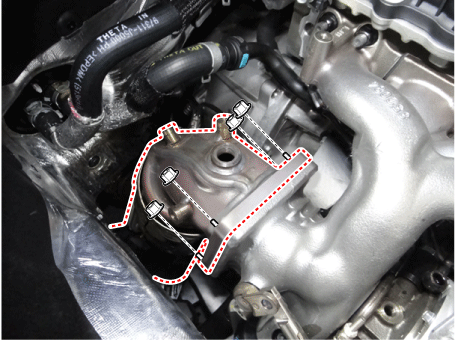

Снимите теплозащитный щиток (А) каталитического нейтрализатора прогрева (WCC).

Момент затяжки :

18,6–23,5 Н·м (1,9–2,4 кгс·м, 13,7–17,4 фунт-фут)

12.	Снимите передний глушитель. (См. Механическая система двигателя — «Глушитель»)

13.

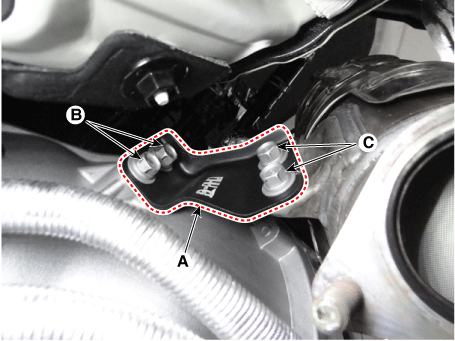

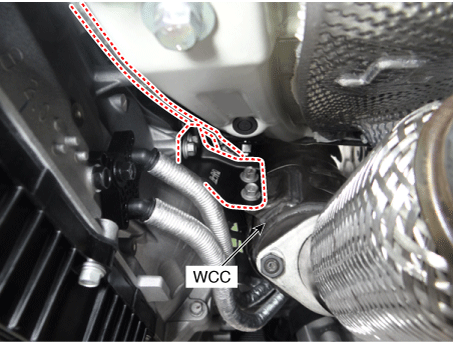

Снимите опору (А) каталитического нейтрализатора прогрева (WCC).

Момент затяжки

Болты (В):

18,6–27,5 Н·м (1,9–2,8 кгс·м, 13,7–20,3 фунт-фут)

Болты (С):

52,0–57,9 Н·м (5,3–5,9 кгс·м, 38,3–42,7 фунт-фут)

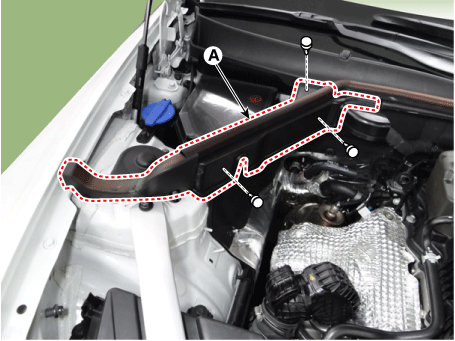

14.	Снимите уплотнительную крышку правого капота (А).

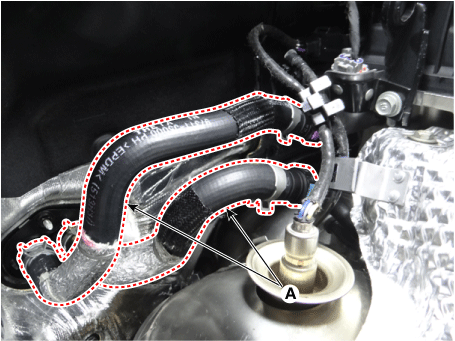

15.	Отсоедините шланг отопителя (А).

16.

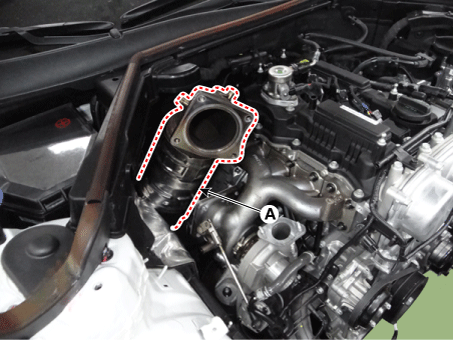

Снимите каталитический нейтрализатор прогрева (WCC) (A) и прокладку.

Момент затяжки :

49,0–53,9 Н·м (5,0–5,5 кгс·м, 36,2–39,7 фунт-фут)

Монтаж

1.	Установите в порядке, обратном снятию.
