Kia Stinger: блок цилиндров / блок цилиндров

Kia Stinger CK 2018-2023 Руководство по ремонту / Механическая система двигателя / Цилиндрический блок / Цилиндрический блок

Процедуры ремонта
Разборка

В случае снятия топливного насоса высокого давления, топливопровода высокого давления, подающая трубка и инжектор, возможны травмы из-за утечки топливо высокого давления. Поэтому не выполняйте никаких ремонтных работ сразу после остановки двигателя.

Используйте накладки на крылья, чтобы не повредить окрашенные поверхности.

Во избежание повреждения осторожно отсоединяйте разъемы проводки, пока удерживая соединительную часть.

Поверните шкив коленчатого вала так, чтобы поршень №1 оказался вверху. мертвая точка.

Пометьте всю проводку и шланги, чтобы избежать неправильного подключения

1.

Снимите двигатель и коробку передач в сборе.

(См. Двигатель и трансмиссия в сборе — «Двигатель и трансмиссия Сборка")

2.

Снимите автоматическую коробку передач.

(См. Система автоматической коробки передач — «Автоматическая коробка передач»)

3.

Снимите приводную пластину.

(См. Блок цилиндров — «Приводной диск»)

4.

Снимите передний приводной вал. (При наличии системы полного привода)

(См. Приводной вал и ось — «Передний карданный вал»)

5.

Снимите передний дифференциал в сборе. (При наличии системы полного привода)

(См. Приводной вал и ось — «Передняя балка дифференциала»)

6.

Снимите задний сальник.

(См. Блок цилиндров — «Заднее сальник»)

7.

Установите двигатель в сборе на стенд двигателя для разборки.

8.

Снимите впускной коллектор.

(См. Система впуска и выпуска — «Впускной коллектор»)

9.

Снимите выпускной коллектор.

(См. Система впуска и выпуска — «Турбокомпрессор и выпускной коллектор»)

10.

Снимите цепь привода ГРМ.

(См. Система синхронизации - «Цепь синхронизации»)

11.

Снимите головку блока цилиндров в сборе.

(См. раздел Головка цилиндра в сборе — «Головка цилиндра»)

12.

Снимите компрессор кондиционера.

(См. Отопление, вентиляция, кондиционирование воздуха - «Компрессор»)

13.

Снимите генератор.

(См. Электрическая система двигателя — «Генератор»)

14.

Снимите головку блока цилиндров в сборе.

(См. раздел Головка цилиндра в сборе — «Головка цилиндра»)

15.

Снимите блок управления температурой воды.

(См. Система охлаждения — «Узел управления температурой воды»)

16.

Снимите уравновешивающий вал и масляный насос.

(См. Система смазки — «Уравновешивающий вал и масляный насос»)

17.

Снимите каркас лестницы.

18.

Снимите поршень и шатун в сборе.

(См. Блок цилиндров — «Поршень и шатун»)

19.

Снимите коленчатый вал.

(См. Блок цилиндров — «Коленчатый вал»)

20.

Снимите датчик детонации.

(См. раздел «Управление двигателем/топливная система» — «Датчик детонации»)

21.

Снимите датчик положения коленчатого вала (CKPS).

(См. Система управления двигателем/топливная система — «Датчик положения коленчатого вала»)

22.

Снимите датчик давления масла.

(См. Система смазки — «Реле давления масла»)

23.

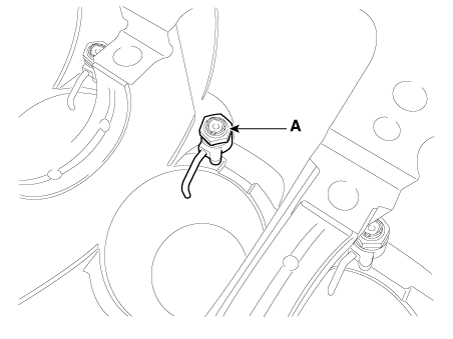

Снимите масляный жиклер (А).

осмотр
1.

Удалите прокладочный материал.

С помощью скребка для прокладок удалите весь материал прокладки с верхней поверхности. блока цилиндров.

2.

Очистить блок цилиндров

Используя мягкую щетку и растворитель, тщательно очистите блок цилиндров.

3.

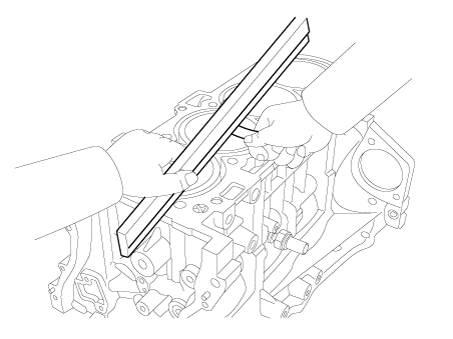

Осмотрите верхнюю поверхность блока цилиндров на плоскостность.

Используя прецизионную линейку и щуп, измерьте поверхности блока цилиндров и коллекторов на коробление.

Плоскостность поверхности прокладки блока цилиндров

Стандарт: Менее 0,05 мм (0,0019 дюйма) для всех

Менее 0,02 мм (0,0007 дюйма) для 100 мм (3,9370 дюйма) x 100 мм (3,9370 дюйма)

4.

Проверьте диаметр отверстия цилиндра.

Визуально проверьте цилиндр на наличие вертикальных царапин.

При наличии глубоких царапин заменить блок цилиндров.

5.

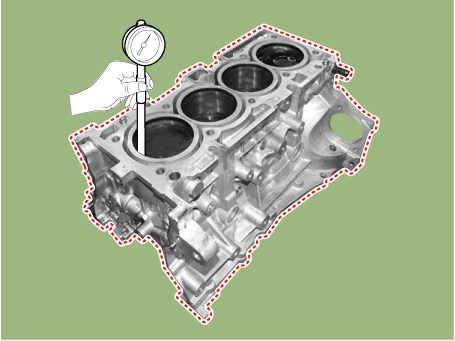

Проверьте диаметр отверстия цилиндра.

С помощью нутромера измерьте диаметр цилиндра в точке в осевом и осевом направлениях.

Стандартный диаметр:

86,00–86,03 мм (3,3858–3,3870 дюйма)

Измерить точки положения (от нижней части блока цилиндров)

: 110,7 мм (4,3582 дюйма) / 160 мм (6,2992 дюйма) / 210 мм (8,2677 дюйма) в.)

Сборка
1.

Установите масляный жиклер (А).

Момент затяжки :

24,5–29,4 Н·м (2,5–3,0 кгс·м, 18,1–21,7 фунт-фут)

2.

Установите датчик давления масла.

(См. Система смазки — «Реле давления масла»)

3.

Установите датчик положения коленчатого вала (CKPS).

(См. Система управления двигателем/топливная система — «Датчик положения коленчатого вала»)

4.

Установите датчик детонации.

(См. раздел «Управление двигателем/топливная система» — «Датчик детонации»)

5.

Установите коленчатый вал.

(См. Блок цилиндров — «Коленчатый вал»)

6.

Установите поршень и шатун в сборе.

(См. Блок цилиндров — «Поршень и шатун»)

7.

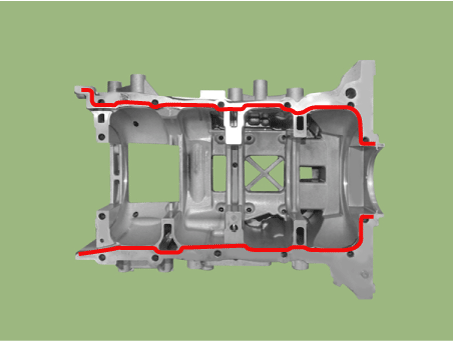

Нанесите жидкий герметик на сопрягаемые поверхности блока цилиндров и лестницы. рамка.

Ширина шарика: 2,0–3,0 мм (0,08–0,12 дюйма)

При сборке каркаса лестницы жидкий герметик Loctite 5900H, трехкомпонентный 1217H или аналогичный. каркас лестницы.

Деталь должна быть собрана в течение 5 минут после нанесения герметика. был применен.

Нанесите герметик на внутреннюю резьбу болтовых отверстий.

8.

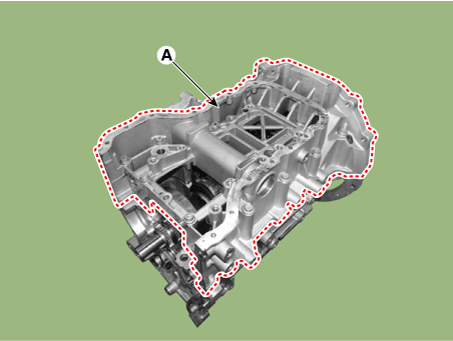

Установите раму лестницы (А).

(1)

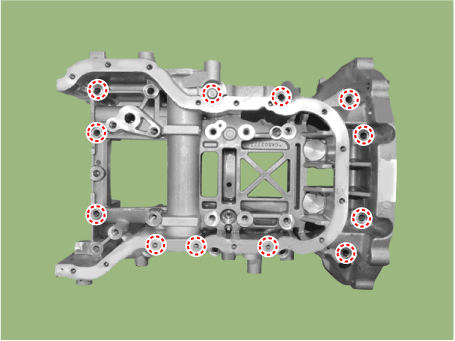

Затяните болты в соответствии с номером заказа, как показано, в 3 шага.

(2)

Ослабьте болты в порядке, обратном затяжке.

(3)

Затяните болты в соответствии с номером заказа, как показано, в 3 шага.

Момент затяжки

Шаг 1 :

8,8–9,8 Н·м (0,9–1,0 кгс·м, 6,5–7,2 фунт-фут)

Шаг 2 :

17,7–20,6 Н·м (1,8–2,1 кгс·м, 13,0–15,2 фунт-фут)

Шаг 3 :

27,5–31,4 Н·м (2,8–3,2 кгс·м, 20,3–23,1 фунт·фут)

9.

Установите остальные детали в порядке, обратном снятию.

После замены блока цилиндров на новый выберите правильный коренной подшипник коленчатого вала и поршень в соответствии с коленчатым валом метка отверстия шейки и метка отверстия цилиндра на блоке цилиндров.

Выбор коренного подшипника коленчатого вала

(См. Блок цилиндров — «Коленчатый вал»)

Выбор поршня

(См. Блок цилиндров — «Поршень и шатун»)
