Kia Stinger: Система охлаждения / Водяной насос

Kia Stinger CK 2018-2023 Руководство по ремонту / Механическая система двигателя / Система охлаждения / Помпа

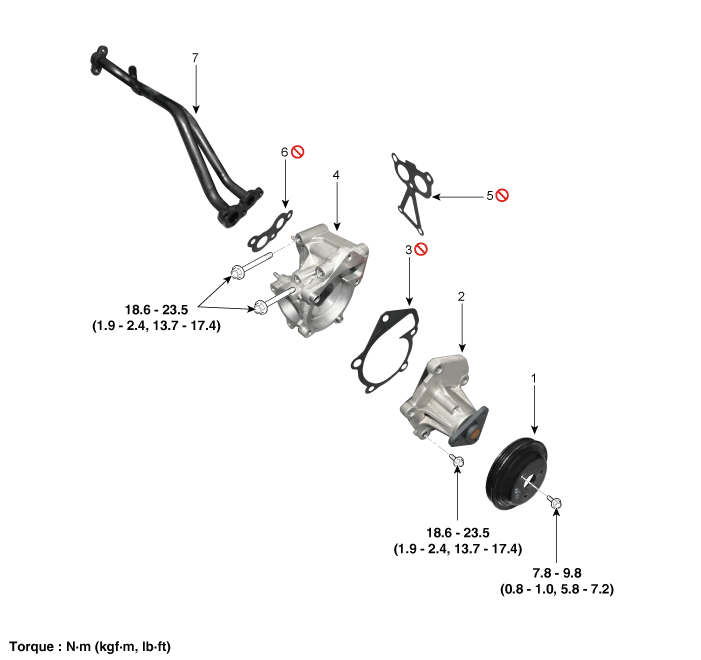

Компоненты и расположение компонентов

Компоненты

1. Шкив водяного насоса
2. Подузел водяного насоса
3. Прокладка водяного насоса
4. Корпус водяного насоса

5. Прокладка корпуса водяного насоса
6. Прокладка трубы подачи воды
7. Нагреватель и перепускная труба

Процедуры ремонта

Снятие и установка

1.	Снимите переднюю нижнюю крышку машинного отделения. (См. Двигатель и трансмиссия в сборе — «Под крышкой моторного отсека»)

2.	Слейте охлаждающую жидкость. (См. Система охлаждения — «Охлаждающая жидкость»)

3.	Снимите ремень водяного насоса. (См. Система приводного ремня — «Приводной ремень»)

4.	Снимите электрический термостат (ECT). (См. Система охлаждения — «Электрический термостат (ECT)»).

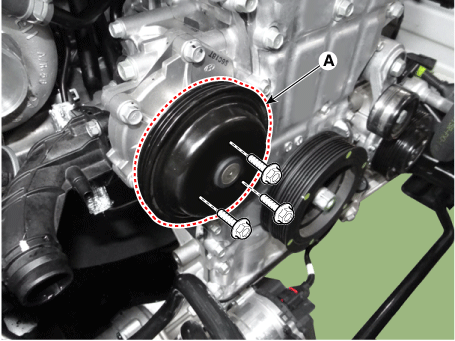

Снимите шкив водяного насоса (А).

Момент затяжки :

7,8–9,8 Н·м (0,8–1,0 кгс·м, 5,8–7,2 фунт-фут)

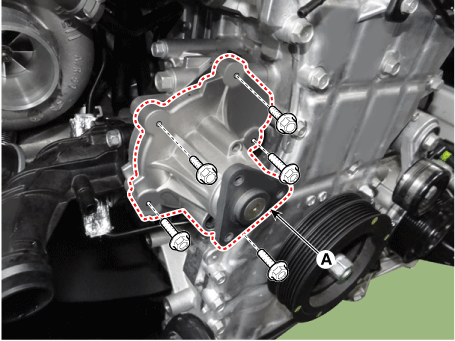

Снимите узел водяного насоса (А) с прокладкой.

Момент затяжки :

18,6–23,5 Н·м (1,9–2,4 кгс·м, 13,7–17,4 фунт-фут)

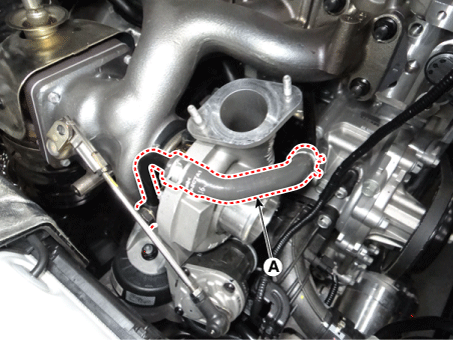

7.	Отсоедините шланг подвода воды к турбонагнетателю (А).

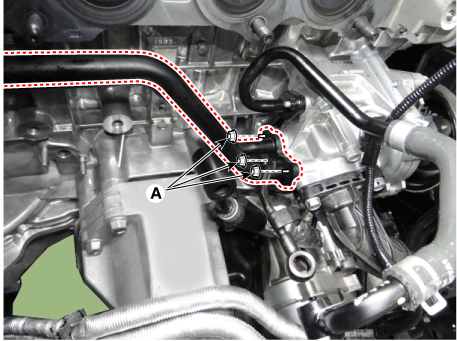

Снимите гайки крепления нагревателя и перепускной трубы (А).

Момент затяжки :

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

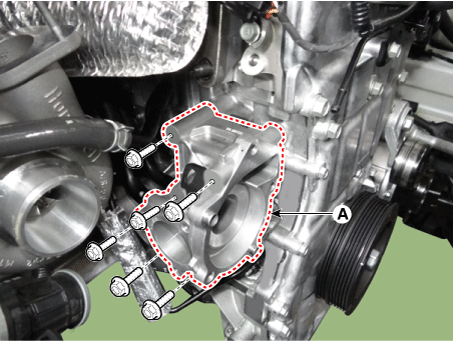

Снимите корпус водяного насоса (А) с прокладкой.

Момент затяжки :

18,6–23,5 Н·м (1,9–2,4 кгс·м, 13,7–17,4 фунт-фут)

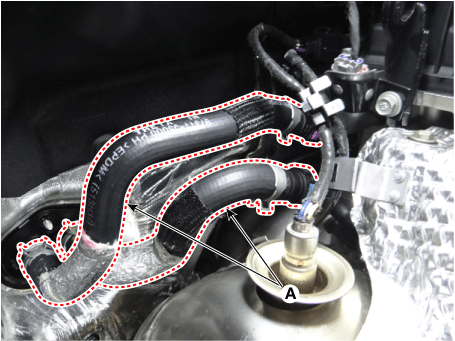

10.	Отсоедините шланги отопителя (А).

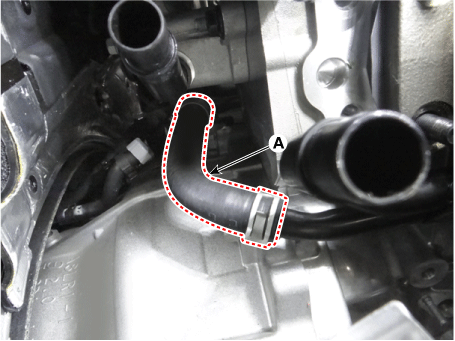

11.	Отсоедините перепускной шланг (А).

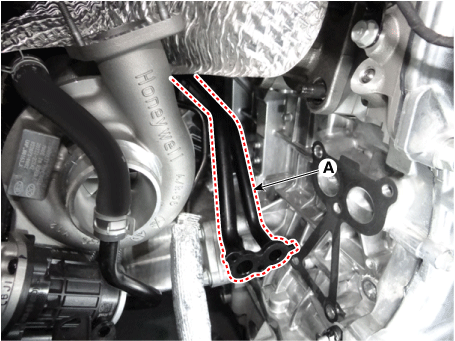

12.	Снимите нагреватель и перепускную трубу (А).

13.	Установите остальные детали в порядке, обратном снятию.

14.	Залейте охлаждающую жидкость. (См. Система охлаждения — «Охлаждающая жидкость»)

15.	Запустите двигатель и проверьте наличие утечек.

16.	Повторно проверьте уровень охлаждающей жидкости двигателя.

осмотр

1.	Проверьте каждую деталь на наличие трещин, повреждений или износа и замените насос охлаждающей жидкости. сборка при необходимости.

2.	Проверьте подшипник на наличие повреждений, ненормального шума и медленного вращения, а также при необходимости замените узел насоса охлаждающей жидкости.

Проверьте на утечку охлаждающей жидкости. Если охлаждающая жидкость вытекает из отверстия, уплотнение повреждено.

Замените насос охлаждающей жидкости в сборе.

Небольшое просачивание из выпускного отверстия является нормальным явлением.

Поиск неисправностей

Симптомы

Возможные причины

Средство

Утечка охлаждающей жидкости

•	Из сливного отверстия водяного насоса

Визуально проверьте

•	Проверьте утечки примерно после десятиминутного прогрева.

•	Если охлаждающая жидкость продолжает течь, замените водяной насос.

•	Если утечка прекратится, повторно используйте водяной насос (не заменяйте насос с новым).

•	Из прокладок или болтов

•	Проверьте затяжку болтов крепления водяного насоса.

•	Затяните болты крепления.

•	Проверьте повреждение прокладок или попадание пыли.

•	Замените прокладку и очистите от пыли.

•	С внешней поверхности водяного насоса

•	Проверьте материал водяного насоса и наличие трещин.

•	Плохой материал. Если обнаружена какая-либо трещина, замените водяной насос.

Шум

•	Из подшипников

•	От механических уплотнений

•	Помехи рабочего колеса

Осмотр с помощью стетоскопа

•	После запуска двигателя проверьте шум стетоскопом.

•	Если шума нет, повторно используйте водяной насос (не заменяйте его).

•	Если есть шум от водяного насоса, снимите приводной ремень. и перепроверьте.

Осмотр после снятия приводного ремня

•	Сняв водяной насос и приводной ремень, снова проверьте шум.

•	Если есть шум, повторно используйте водяной насос. Проверьте другую линию привода части.

•	Если шума нет, замените водяной насос на новый.

Проверка после снятия водяного насоса

•	Сняв водяной насос и приводной ремень, снова проверьте шум.

•	Если есть какие-либо помехи между ними, замените воду насос с новым.

Перегрев

•	Поврежденная крыльчатка

•	Ослабленная крыльчатка

Ослабленная крыльчатка

•	Коррозия крыла крыльчатки

•	Проверьте охлаждающую жидкость двигателя.

•	Плохое качество охлаждающей жидкости / техническое обслуживание

•	Отделение рабочего колеса от вала

•	Замените водяной насос.
