Kia Stinger: Блок управления контроллером/отопителем и кондиционером (DATC)

Kia Stinger CK 2018-2023 Руководство по ремонту / Отопление, вентиляция, кондиционирование / Контроллер / Блок управления отопителем и кондиционером (DATC)

Компоненты и расположение компонентов

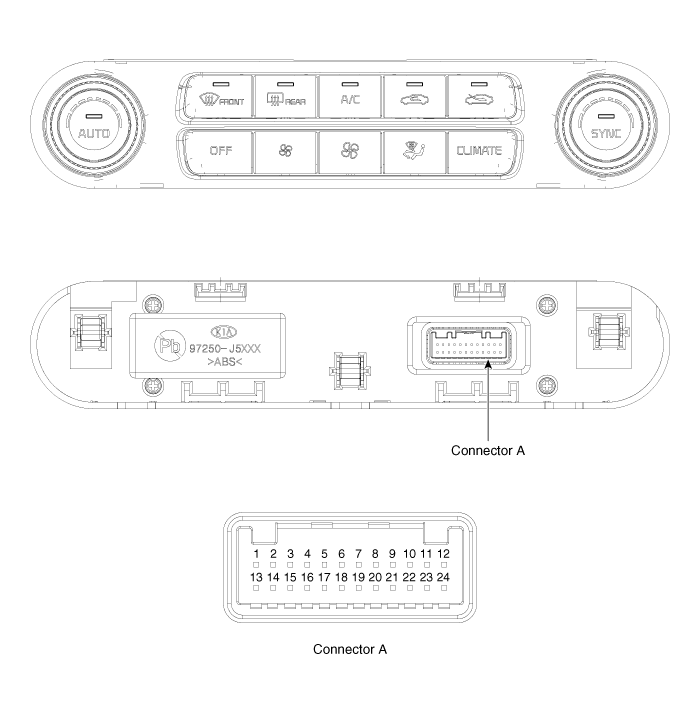

Компоненты

Функция контактов разъема

Соединитель А

Контакт №	Функция	Контакт №	Функция
1	Батарея (+)	13	IGN2
2	ИЛЛ (+)	14	ИСГ Мощность
3	-	15	IGN1
4	-	16	-
5	ЛИН БУС	17	-
6	-	18	-
7	HTD	19	-
8	-	20	-
9	Переключатель заднего обогревателя	21	-
10	-	22	УДЕРЖАНИЕ (-)
11	-	23	-
12	БОЛЬНОЙ (-)	24	Земля

Процедуры ремонта

Самодиагностика

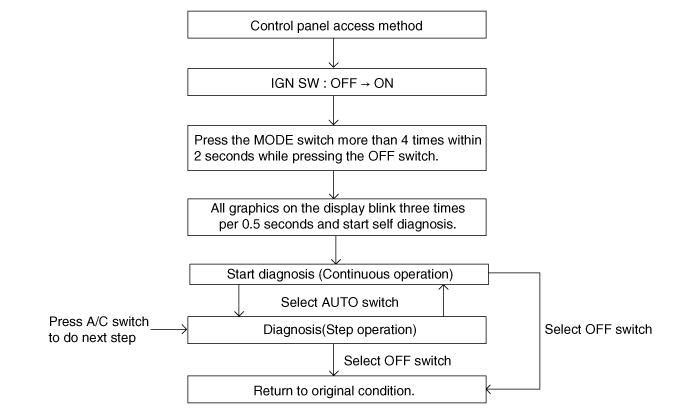

1.	Процесс самодиагностики

2.	Как прочитать код самодиагностики После того, как панель дисплея мигнет три раза с интервалом в 0,5 секунды, соответствующий код неисправности мигает на панели отображения температуры настройки с интервалом в 0,5 секунды и будет отображаться двузначное число. Коды указывается в числовом формате.

Отображение кода неисправности

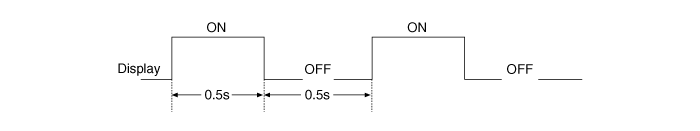

(1)	Непрерывная работа: один код DTC

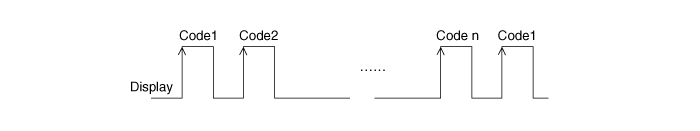

(2)	Непрерывная работа: более двух кодов DTC.

(3)

ШАГОВАЯ операция

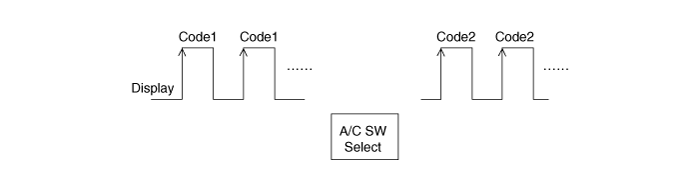

А.	Нормальный или один код неисправности совпадает с непрерывным операция.

Б.	Более двух кодов DTC.

Если во время проверки отображаются коды неисправностей, проверьте возможные причины неисправности, обратившись к кодам неисправностей.

Отображать	Описание ошибки
0	Нормальный
11	Датчик в салоне разомкнут
12	Короткое замыкание внутриавтомобильного датчика
13	Датчик окружающей среды открыт
14	Короткое замыкание датчика окружающего воздуха
17	Датчик испарителя разомкнут
18	Датчик испарителя короткое замыкание
19	Потенциометр временной дверцы открыт/закорочен- Привод
20	Неисправность потенциометра временной дверцы - Привод
21	Потенциометр дверцы режима открыт/закорочен
22	Неисправность потенциометра дверцы режимов
23	Датчик автозапотевания открыт
24	Короткое замыкание датчика автозапотевания
25	Потенциометр впускной двери открыт/короткое замыкание
26	Неисправность потенциометра впускной двери
32	Обрыв/короткое замыкание потенциометра временной двери - Пассажир
33	Неисправность потенциометра временной двери - пассажир
34	Потенциометр дверцы температуры консоли открыт/короткое замыкание
35	Неисправность потенциометра временной дверцы консоли
36	Потенциомер включения/выключения двери на консоли открыт/закорочен
37	Неисправность потенциометра двери вкл./выкл. консоли
43	Потенциометр автоматического предотвращения запотевания разомкнут/закорочен
44	Неисправность потенциометра автоматического предотвращения запотевания
45	Ошибка сигнала APT CAN
47	Неисправность сигнала RPM CAN
48	Неисправность сигнала CAN скорости автомобиля
49	Неисправность сигнала CAN температуры охлаждающей жидкости двигателя
66	Переключатель температуры консоли разомкнут/закорочен
71	ошибка электронного клапана управления двигателем
72	Ошибка связи панели LIN

Отказоустойчивый

НЕТ.	Элемент	Вина	Отказоустойчивый
1	Автомобильный датчик	Открытый или короткий	Контроль со значением 25°C(77.0°F)
2	Датчик температуры окружающей среды	Открытый или короткий	Контроль со значением 20°C(67°F)
3	Датчик температуры испарителя	Открытый или короткий	Контроль со значением -2°C(28,4°F)
4	ТЕМПЕРАТУРНЫЙ ПОТЕНЦИОМЕТР ДВЕРИ	Открытый или короткий	Если заданная температура составляет 17°C-24,5°C, зафиксируйте положение максимального охлаждения.
4	ТЕМПЕРАТУРНЫЙ ПОТЕНЦИОМЕТР ДВЕРИ	Открытый или короткий	Если заданная температура составляет 25°C-32°C, зафиксируйте положение максимального нагрева.
5	РЕЖИМ ПОТЕНЦИОМЕТР ДВЕРИ	Открытый или короткий	Зафиксируйте положение вентиляции в режиме вентиляции.
5	РЕЖИМ ПОТЕНЦИОМЕТР ДВЕРИ	Открытый или короткий	Зафиксируйте положение разморозки во всех режимах, кроме режима вентиляции.
6	ПОТЕНЦИОМЕТР ВПУСКНОЙ ДВЕРИ	Открытый или короткий	Исправить свежую позицию в свежем режиме.
6	ПОТЕНЦИОМЕТР ВПУСКНОЙ ДВЕРИ	Открытый или короткий	Зафиксируйте положение рециркуляции в режиме рециркуляции.
7	ПОТЕНЦИОМЕТР ДВЕРИ ОТ ЗАТУМАНИЯ	Открытый или короткий	Зафиксировать положение закрытия при выборе режима закрытия.
7	ПОТЕНЦИОМЕТР ДВЕРИ ОТ ЗАТУМАНИЯ	Открытый или короткий	Фиксировать открытую позицию в других случаях.
8	ECV	Открыть	CF_Fatc_EcvFlt = 01H (ошибка) ECV ВЫКЛ, выход кондиционера ВЫКЛ, крутящий момент 0,2 Нм
9	ОБЪЯВЛЕНИЯ	Открытый или короткий	ВЛАЖНОСТЬ 0%
11	C_SunRoofOpenState	НЕТ приема	Контроль до "закрыть" значение
17	F_N_ENG	НЕТ приема	650 об/мин
18	Н	F_N_ENG="Ошибка" или НЕТ приема	650 об/мин
20	РЛИ _ АС	НЕТ приема	Компрессор ВЫКЛ. (ECV ВЫКЛ.)
21	VS (скорость автомобиля)	FFh или НЕТ приема	VS-TCU (из TCU2)
22	VS TCU (скорость автомобиля рассчитывается TCU)	FFh или НЕТ приема	Контроль со значением 0 км/ч
27	PV_AV_CAN	FFh или НЕТ приема	Элемент управления со значением 0%
28	TEMP_ENG	FFh или НЕТ приема	90°С
29	R _ PAcnC (Выходное значение датчика APT)	FFh или НЕТ приема	Контроль со значением 0 гПа (ECV OFF)
32	R_TqAcnApvC	FFh или НЕТ приема	Управление со значением 0 Нм (ECV ВЫКЛ.)

Замена

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

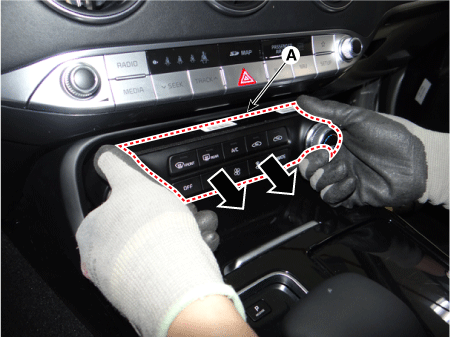

2.	Снимите блок управления отопителем и кондиционером (А).

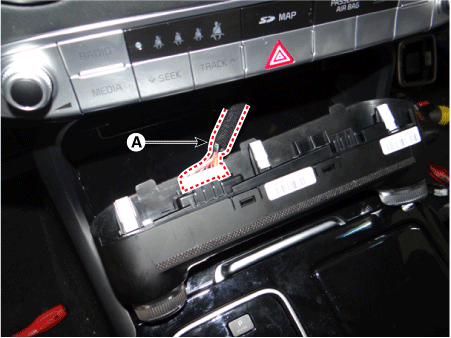

3.	Отсоедините разъемы (А) отопителя и блока управления кондиционером.

Установите в порядке, обратном снятию.

•	Убедитесь, что разъемы подключены правильно.

•	Замените все поврежденные клипсы.

Блок управления отопителем
