Датчик угла поворота рулевого колеса

Описание и работа

Описание

Датчик угла поворота рулевого колеса определяет направление вращения автомобиля. направление, обнаруженное датчиком, отправляется в HECU в виде сигнала CAN по каналу связи CAN.

HECU определяет скорость поворота рулевого колеса и угол с помощью этой шины CAN. сигнал. HECU также использует этот сигнал в качестве входного сигнала для управления стабилизатором поперечной устойчивости.

Процедуры ремонта

Удаление

1. 1

   Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.

2. 2

   Снимите модуль подушки безопасности водителя (DAB) и часовую пружину.

   (См. Система пассивной безопасности — «Модуль подушки безопасности водителя (DAB) и часовая пружина)

3. 3

   Снимите рулевое колесо.

   (См. Система рулевого управления — «Рулевое колесо»)

4. 4

   Снимите нижнюю панель кожуха рулевой колонки.

   (См. Кузов - "Панель кожуха рулевой колонки")

5. 5

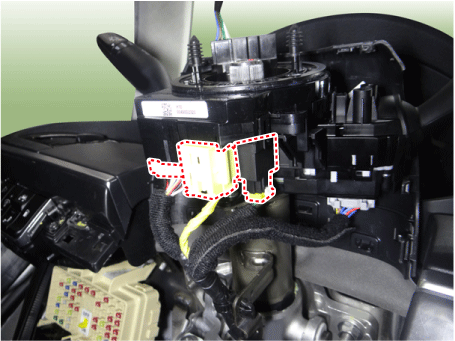

   Отсоедините разъем часовой пружины.



6. 6

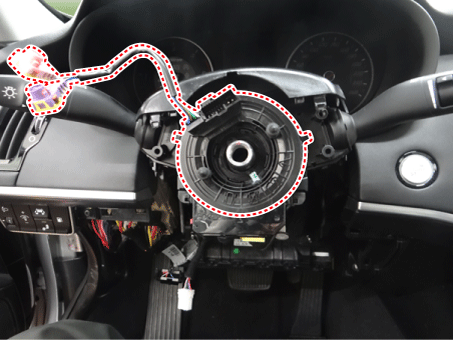

   Снимите часовую пружину с рулевой колонки.



7. 7

   Установите в порядке, обратном снятию.

Корректирование

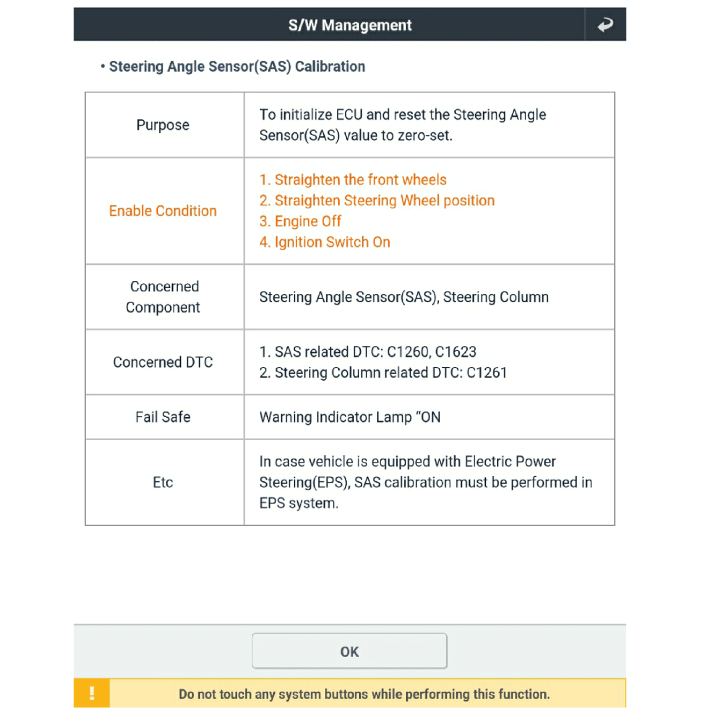

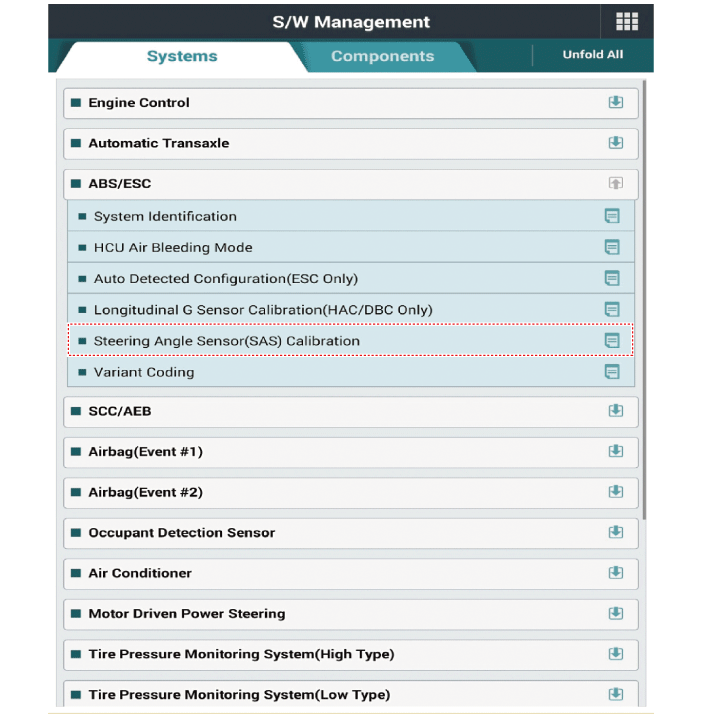

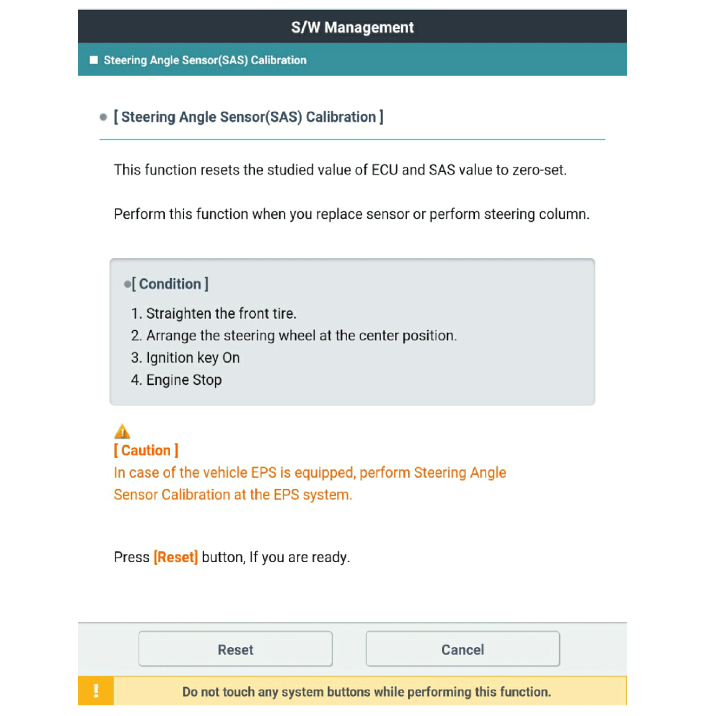

Калибровка SAS
