Датчик скорости переднего колеса

Процедуры ремонта

Удаление

[2WD]

1. 1

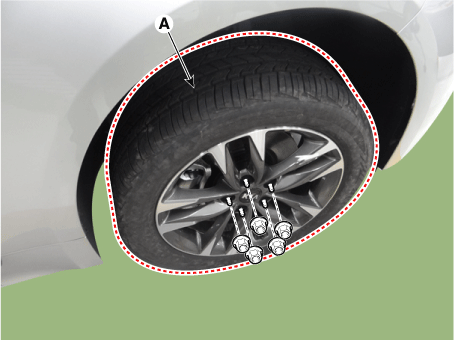

   Снимите колесные гайки, колесо и шину (А) с передней ступицы.

   Момент затяжки: 107,9–128 Н·м



2. 2

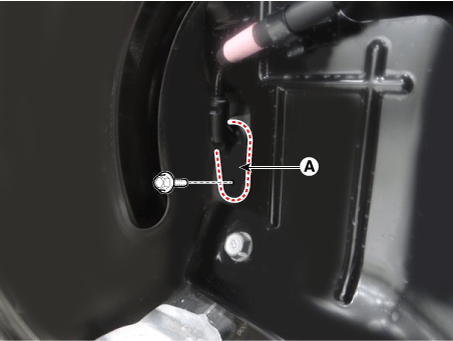

   Отсоедините разъем датчика скорости переднего колеса от передней оси.



3. 3

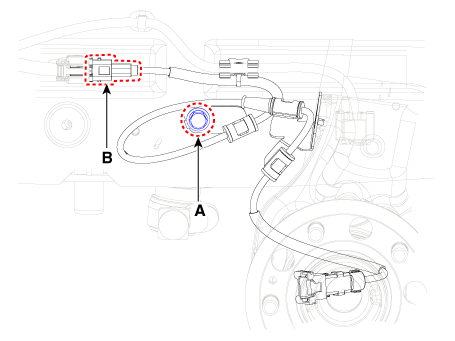

   Ослабьте болт кронштейна датчика скорости вращения колеса (А), а затем отсоедините разъем датчика скорости вращения колеса (В).

   Момент затяжки : 16,7–26 Н·м



4. 4

   Установите в порядке, обратном снятию.

[полный привод]

1. 1

   Снимите колесные гайки, колесо и шину (А) с передней ступицы.

   Момент затяжки: 107,9–128 Н·м



2. 2

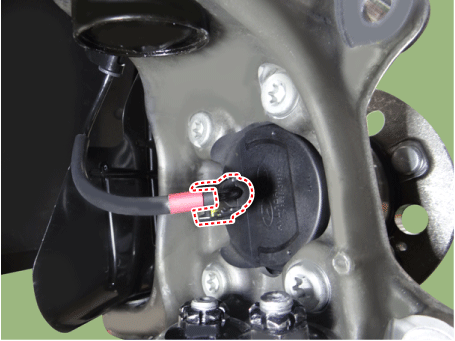

   Ослабьте болт датчика скорости вращения колеса и снимите датчик скорости вращения колеса. (А).

   Момент затяжки: 6,9–10,8 Н·м



3. 3

   Снимите кронштейн датчика скорости вращения колеса.

   Момент затяжки: 6,9–10,8 Н·м



4. 4

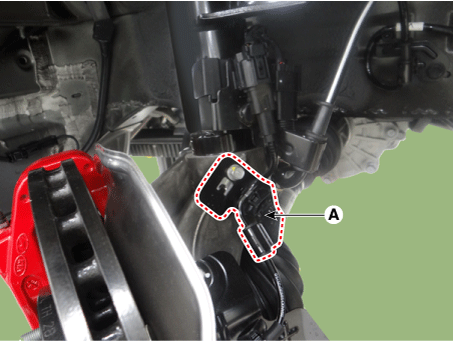

   Отсоедините разъем ECS (А) и снимите скобу.



5. 5

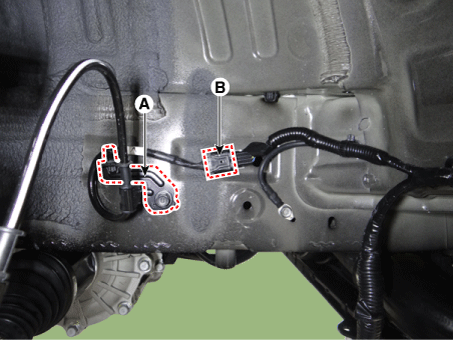

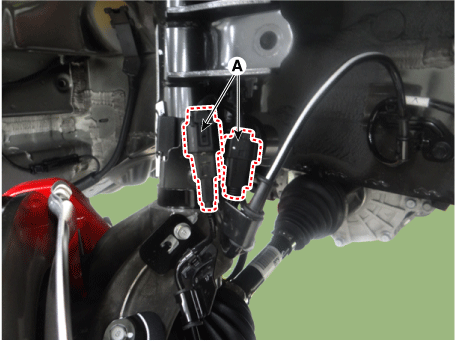

   Снимите кронштейн (А) и разъем (В).



6. 6

   Установите в порядке, обратном снятию.

осмотр

1. 1

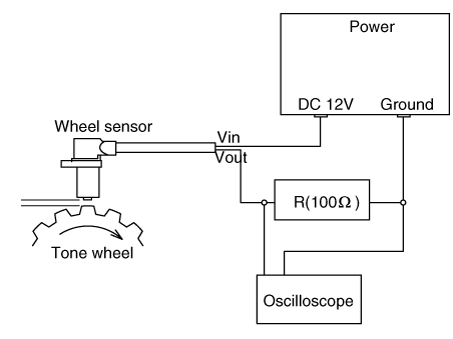

   Измерьте выходное напряжение между выводом датчика скорости вращения колеса и заземление тела.



2. 2

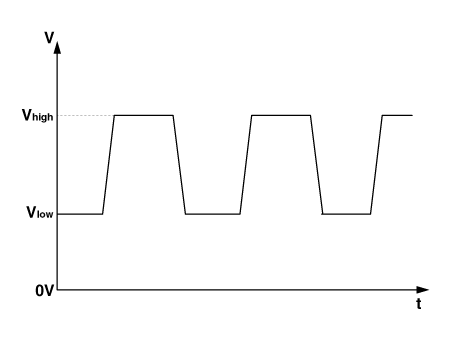

   Сравните изменение выходного напряжения датчика скорости вращения колеса с нормальное изменение выходного напряжения, как показано ниже.



   V_низкий: 0,59–0,84 В V_высокий: 1,18–1,68 В Диапазон частот: 1–2 500 Гц
