Датчик скорости заднего колеса

Процедуры ремонта

Удаление

[БЕЗ ЭКС]

1. 1

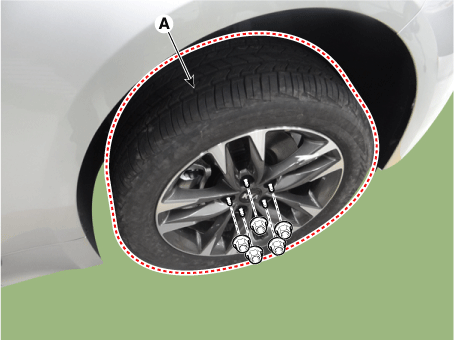

   Снимите колесные гайки, колесо и шину (А) со ступицы.

   Момент затяжки : 107,9–128 Н·м



2. 2

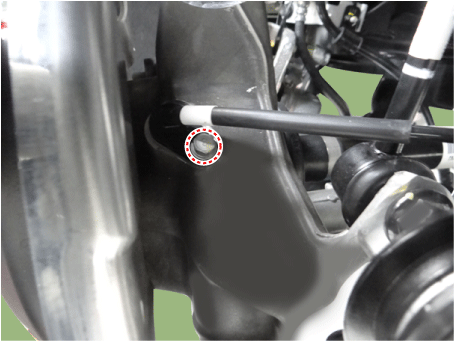

   Ослабьте болт датчика скорости заднего колеса и снимите заднее колесо. датчик скорости.

   Момент затяжки: 6,9–10,8 Н·м



3. 3

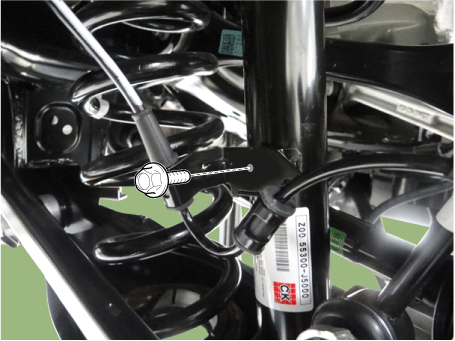

   Ослабьте болт кронштейна датчика скорости заднего колеса.

   Момент затяжки: 6,9–10,8 Н·м



4. 4

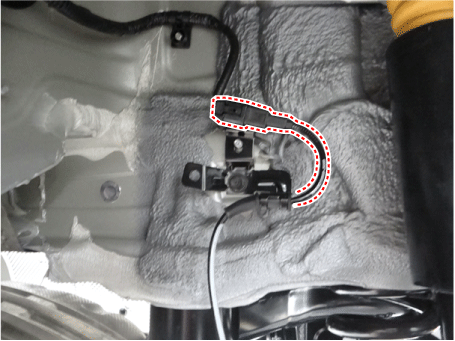

   Отсоедините разъем датчика скорости заднего колеса.



5. 5

   Установите в порядке, обратном снятию.

[ЭКС]

1. 1

   Снимите колесные гайки, колесо и шину (А) со ступицы.

   Момент затяжки : 107,9–128 Н·м



2. 2

   Ослабьте болт датчика скорости заднего колеса и снимите заднее колесо. датчик скорости.

   Момент затяжки: 6,9–10,8 Н·м



3. 3

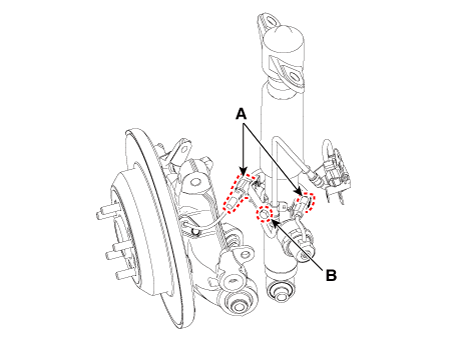

   Отсоедините разъем ECS (А).

4. 4

   Ослабьте болт кронштейна разъема ECS (B).



5. 5

   Отсоедините разъем датчика скорости заднего колеса.



6. 6

   Установите в порядке, обратном снятию.

осмотр

1. 1

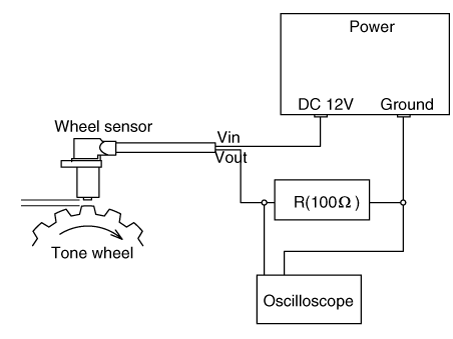

   Измерьте выходное напряжение между выводом датчика скорости вращения колеса и заземление тела.



2. 2

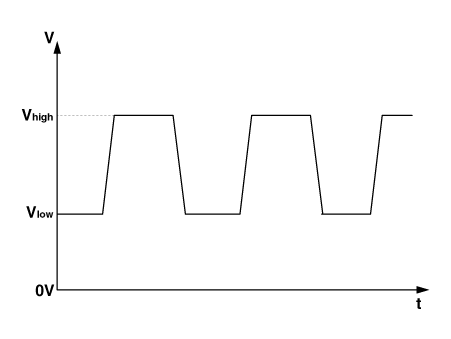

   Сравните изменение выходного напряжения датчика скорости вращения колеса с нормальное изменение выходного напряжения, как показано ниже.



   V_низкий: 0,59–0,84 В V_высокий: 1,18–1,68 В Диапазон частот: 1–2 500 Гц
