Kia Stonic: Приборная панель / молдинг приборной панели [RH]

Руководство по ремонту Kia Stonic (YB) / Кузов (внутри и снаружи) / панель приборов / Молдинг приборной панели [RH]

Компоненты и обзор компонентов

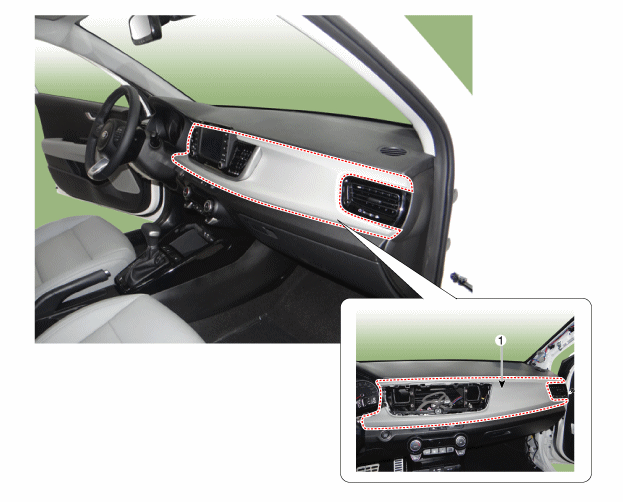

ОБЗОР КОМПОНЕНТОВ

1. Боковая панель приборной панели со стороны пассажира

процедуры ремонта

СНЯТИЕ И УСТАНОВКА

Наденьте перчатки, чтобы защитить руки.

•	Используя инструмент для снятия пластиковой панели, некоторые детали с внутренней подкладки, не царапая поверхность.

•	Будьте осторожны, чтобы не погнуть панель и панели или поцарапать.

1.	Снимите лицевую панель центральной консоли (А) с помощью съемника.

2.	Снимите лицевую панель центральной консоли (А) с помощью съемника.

3.	Ослабьте крепежные винты, затем снимите аудиосистему (А).

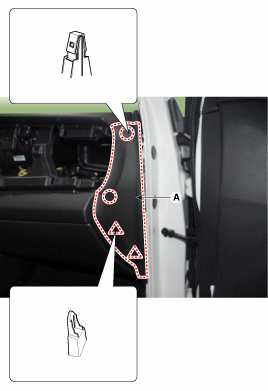

4.	Снимите боковую панель передней панели [RH] (A) с помощью съемника.

5.	Ослабьте крепежные винты, затем боковой вентиляционный канал [RH] (A) удаленный.

6.	Ослабьте крепежные винты, затем панель приборной панели (А) со стороны пассажира. удаленный.

Установка производится в порядке, обратном снятию.

•	Проверить штекерное соединение

•	Замените поврежденные клипсы.
